电烙铁的种类和使用规范

烙铁管理规范一、引言烙铁是一种常用的电工工具，用于焊接和烙画等工作。

为了确保工作的安全和效率，制定烙铁管理规范是必要的。

本文将详细介绍烙铁的选择、使用、维护和存放等方面的规范要求。

二、烙铁的选择1. 功率选择：根据工作需要选择合适的烙铁功率，一般情况下，小功率烙铁适用于精细焊接，大功率烙铁适用于大面积焊接。

2. 温度控制：烙铁应具备可调温度功能，根据焊接材料的要求进行温度调节，以保证焊接质量。

3. 烙铁头选择：根据工作需要选择适合的烙铁头形状和材质，如尖头、刀头、斜头等，同时注意烙铁头的质量和耐用性。

三、烙铁的使用1. 烙铁预热：使用前应将烙铁预热至适当温度，一般预热时间为2-3分钟，确保烙铁头达到所需温度。

2. 焊接操作：在使用烙铁进行焊接时，应保持烙铁头与焊接物的接触面积充分，并保持适当的压力。

焊接过程中，应均匀施加焊锡，并保持焊锡与焊接物的接触时间适宜。

3. 使用注意事项：使用烙铁时，应注意防止烙铁头过热，避免烙铁头与其他物体接触，以免引起火灾或损坏烙铁。

同时，使用过程中应注意个人安全，避免触电和烫伤。

四、烙铁的维护1. 清洁保养：使用完毕后，应将烙铁头上的残留焊锡清理干净，避免影响下次使用。

可以使用湿布或特殊的清洁剂进行清洁，但要确保烙铁完全干燥后再存放。

2. 烙铁头的修复：烙铁头出现损坏或氧化时，应及时进行修复或更换。

修复时，可使用砂纸或研磨器具进行打磨，使烙铁头恢复光滑。

3. 定期检查：定期检查烙铁的电线是否完好，是否有损坏或老化现象，如有问题应及时更换，以确保使用安全。

五、烙铁的存放1. 存放位置：烙铁应存放在干燥、通风的地方，避免阳光直射和潮湿环境，以防止烙铁受潮生锈。

2. 存放方式：烙铁应垂直存放，烙铁头朝下，以防止烙铁头受损。

同时，应将烙铁与其他易燃物品或易碎物品隔离，避免发生意外。

六、结论烙铁管理规范是确保烙铁工作安全和效率的重要措施。

通过选择合适的烙铁、正确使用、定期维护和妥善存放，可以延长烙铁的使用寿命，提高工作效率，确保焊接质量。

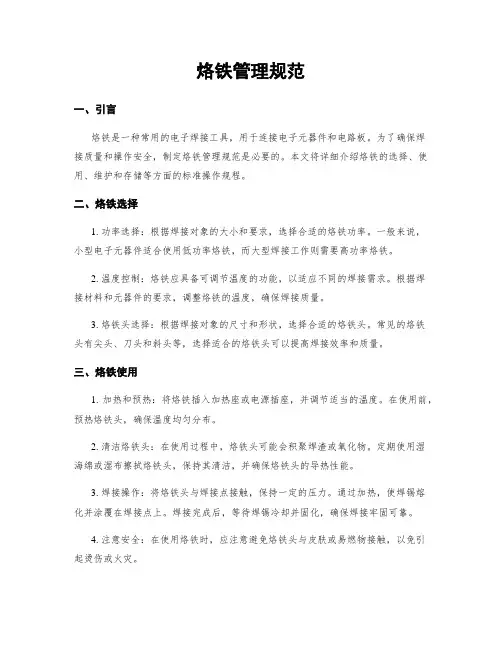

烙铁管理规范一、引言烙铁是一种常用的电子焊接工具，用于连接电子元器件和电路板。

为了确保焊接质量和操作安全，制定烙铁管理规范是必要的。

本文将详细介绍烙铁的选择、使用、维护和存储等方面的标准操作规程。

二、烙铁选择1. 功率选择：根据焊接对象的大小和要求，选择合适的烙铁功率。

一般来说，小型电子元器件适合使用低功率烙铁，而大型焊接工作则需要高功率烙铁。

2. 温度控制：烙铁应具备可调节温度的功能，以适应不同的焊接需求。

根据焊接材料和元器件的要求，调整烙铁的温度，确保焊接质量。

3. 烙铁头选择：根据焊接对象的尺寸和形状，选择合适的烙铁头。

常见的烙铁头有尖头、刀头和斜头等，选择适合的烙铁头可以提高焊接效率和质量。

三、烙铁使用1. 加热和预热：将烙铁插入加热座或电源插座，并调节适当的温度。

在使用前，预热烙铁头，确保温度均匀分布。

2. 清洁烙铁头：在使用过程中，烙铁头可能会积聚焊渣或氧化物。

定期使用湿海绵或湿布擦拭烙铁头，保持其清洁，并确保烙铁头的导热性能。

3. 焊接操作：将烙铁头与焊接点接触，保持一定的压力。

通过加热，使焊锡熔化并涂覆在焊接点上。

焊接完成后，等待焊锡冷却并固化，确保焊接牢固可靠。

4. 注意安全：在使用烙铁时，应注意避免烙铁头与皮肤或易燃物接触，以免引起烫伤或火灾。

四、烙铁维护1. 清洁烙铁头：在使用过程中，焊渣和氧化物会附着在烙铁头上，影响导热性能。

因此，定期使用湿海绵或湿布清洁烙铁头，保持其清洁。

2. 防止氧化：当烙铁长时间不使用时，应将其放置在防氧化剂或烙铁架上，以防止烙铁头氧化。

3. 更换烙铁头：烙铁头使用一段时间后会磨损，影响焊接效果。

当烙铁头变形或损坏时，应及时更换新的烙铁头。

4. 定期校准：根据烙铁的使用频率和要求，定期校准烙铁的温度，确保其准确度和稳定性。

五、烙铁存储1. 温度调整：在存储烙铁之前，将温度调至最低，并等待其冷却。

2. 清洁烙铁头：在存储前，使用湿海绵或湿布清洁烙铁头，去除焊渣和氧化物。

烙铁管理规范一、引言烙铁是一种常用的工具，广泛应用于电子制造、电路维修、焊接等领域。

为了确保使用烙铁的安全性和提高工作效率，制定一套烙铁管理规范是非常必要的。

本文将详细介绍烙铁的选购、使用、维护和存放等方面的规范要求。

二、选购烙铁1. 品牌和质量：选购烙铁时应选择知名品牌，确保质量可靠。

可以参考市场上的用户评价和专业评测报告。

2. 功率和温度控制：根据工作需要选择适当的功率和温度控制方式。

一般来说，较高功率的烙铁适用于大型焊接任务，而较低功率的烙铁适用于精细焊接工作。

3. 笔头种类：根据不同的工作需求，选择合适的笔头种类。

常见的有尖头、刀头、斜刀头等。

根据焊接对象的大小、形状和材料，选择合适的笔头能提高工作效率和焊接质量。

三、烙铁使用规范1. 安全操作：使用烙铁时应注意安全操作，避免烫伤和火灾等事故发生。

在使用前，确保工作区域干燥、通风良好，并远离易燃物品。

使用过程中，避免将烙铁放置在易燃物品上。

2. 温度控制：根据焊接材料的要求，调整烙铁的温度。

过高的温度可能导致焊接材料烧焦或熔化，而过低的温度则无法完成焊接任务。

在使用过程中，根据需要及时调整温度。

3. 使用时间限制：为了避免烙铁过热造成损坏，建议在连续使用一段时间后，适当休息一下，让烙铁冷却一会儿再继续使用。

同时，也可以减少烙铁的使用寿命。

4. 笔头清洁：使用过程中，烙铁笔头会产生氧化物和焊渣等污物，应定期清洁。

可以使用湿海绵或特殊的铁清洁剂进行清洁，保持笔头的良好导热性能。

四、烙铁维护规范1. 存放位置：在不使用烙铁时，应将烙铁放置在烙铁架上，避免直接接触桌面或其他易燃物品。

烙铁架应稳固且耐热，以免烙铁滑落或引发火灾。

2. 定期检查：定期检查烙铁的电源线、插头和温度控制器等部件是否正常工作。

如有损坏或异常情况，应及时维修或更换，以确保烙铁的正常使用。

3. 笔头更换：烙铁笔头是易损件，使用一段时间后会磨损或变形。

当笔头磨损或变形严重时，应及时更换新的笔头，以保证焊接质量和工作效率。

电洛铁的正确使用方法和注意事项一、电洛铁的分类：1、外热式电洛铁2、内热式电洛铁3、恒温电洛铁4、吸锡电洛铁恒温烙铁结构：由烙铁头＼烙铁架＼电源线＼烙铁柄＼控温器部分组成。

工作原理：通过电源线把交流电加到烙铁芯的两端，由于烙铁芯属于一种发热电阻丝，故它可直接把电能转换成热能，再通过热的传导作用，把热能传导给烙铁头，加热后可以用来进行焊接。

选用电烙铁可以从以下几个方面进行考虑：１、焊接集成电路、晶体管及受热易损原件时，应选用20W内热式或25W的外热式电烙铁。

2、焊接导线及同轴电缆时，应先用45W--75W外热式电烙铁，或50W内热式电烙铁。

3、焊接较大的元器件时，如行输出变压器的引线脚，大电解电容器的引线脚，金属底盘接地焊片等，应选用100W以上的电烙铁。

电烙铁的手持方法：棒型电烙铁100Ｗ以下的一般采用执钢笔的方式，100Ｗ以上的一般采用手握式。

烙铁的焊接最佳位置方式：焊接材料及辅料的介绍：焊接的材料---锡丝焊料是一种易容金属，焊料的选择对焊接质量有很大的影响，最常用的一般是锡丝。

焊料的作用是使元件引脚与连接点链接在一起形成一个回路。

焊丝的供给方法：焊丝的供给要掌握三个要领：供给时间、供给位置、供给数量供给时间：原则上是被焊件升温达到焊料的熔化温度时立即送上焊锡丝。

供给位置：应该是在烙铁与被焊件之间并尽量靠近焊盘。

供给数量：要看被焊件与焊盘的大小。

焊锡盖住焊盘后焊锡高于焊盘直径的1/3即可。

焊接材料及辅料介绍：认识锡丝1、树脂类焊锡丝：Wire Soler加热工具：主要使用电洛铁Flux含量：1-3wt%(重量)锡及Flux需适合品质基准，Flux在锡丝的长度方向上要均匀，表面光亮不能氧化。

锡丝的规格：0.3mm-3.0mm2、棒状焊锡：Bar(pole) Solder使用设备：Overflow DipFlux含量：无锡需要适合品质基准，表面光亮未氧化。

焊接辅料-助焊剂作用：1、辅助热传异，2、去除氧化物，3、降低表面张力，4、防止再氧化添加助焊剂可以去除金属表面的氧化膜，并使焊锡湿润性变好；添加助焊剂可以盖住并去除氧化膜，防止因加热引起的二次氧化；添加助焊剂可降低焊锡表面的压力。

电烙铁的操作规范篇一：电烙铁操作规程及使用常识电烙铁操作规程及使用常识一、操作规程1．概述一般电烙铁分内热式及外热式两种：A、内热式电烙铁：其烙铁头装在电热丝外面，有热得快、重量轻的特点。

B、外热式电烙铁：其烙铁头插在电热丝里面，其热得较慢、但比较牢靠。

电烙铁是使用市电把电能转变为热能的一种用电电器，有一定的电阻，使用时会消耗一定的功率。

一般电烙铁的功率有：20W、25W、30W、45W、60W、75W、100W等。

2．作注意事项：2.1为了使用的安全性及焊接的可靠性，使用电烙铁前应使用万用表测量电烙铁相应位置的电阻，以防止不良的电烙铁流入操作工序。

2.1.1 测电烙铁电源线两端的电阻，若符合电烙铁对应功率的电阻值才能使用：20W约为2.4KΩ、25W约为2KΩ、30W约为1.6KΩ、45W约为1.1KΩ 、60W 约为0.9KΩ 、75W约为0.6KΩ、100W约为0.5KΩ。

2.1.2测电烙铁电源线与金属壳之间的绝缘电阻，正常的电阻值大于等于10MΩ以上才能使用。

2.1.3测电烙铁金属外壳与地线之间的接地电阻，正常的接地电阻值应小于等于4Ω才能正常使用。

2.2为了使电烙铁头不被氧化并传热加快，延长电烙铁头的使用寿命，新电烙铁使用前应先给烙铁头搪锡。

具体办法是：把电烙铁头部用细纹锉刀锉亮，然后插入电源插座通电。

烙铁头渐渐被加热升温，烙铁头均匀涂一层松香，待松香冒烟时再搪上锡，至烙铁头表面均匀镀上层锡为止。

2.3为了保证焊点的质量及不烫坏元器件及其它零件，使用电烙铁前必须用点温计校验烙铁头温度，并作好校验记录。

3．操作方法3.1电烙铁的握持方法A 笔握法，适用于直烙铁头B 握拳法，适用于弯曲烙铁头3.2电烙铁的焊法先将电烙铁通电5分钟左右待达到适当的焊接温度时再进行焊接3.2.1带锡焊法：用热烙铁头沾带上适量的焊锡，再蘸上一点熔松香碰到焊点处，通过烙铁头把热量传递给焊点处，使它温度上升到适宜的焊接温度时，松香流淌到焊点处表面，使表面处浸润，熔焊锡附着到焊点处形成焊点，然后把烙铁头沿着焊点处焊接管脚滑移离开焊点处，随着焊点处温度下降，熔锡凝固出表面光洁的焊点，实现焊接目的3.2.2点锡焊法：用热烙铁头蘸一点松香，浸润焊点处，而后用右手握烙铁柄将烙铁头接触焊点部分，左手拿焊锡丝点到烙铁头与焊点处之间，烙铁头对焊线进行熔化并把焊锡均匀附着到焊点处形成焊点，然后把烙铁头和焊丝分别移滑移开焊点处，温度下降即形成光洁的焊点3.3加热电烙铁通电加热5分钟后即可达到熔融焊锡的温度。

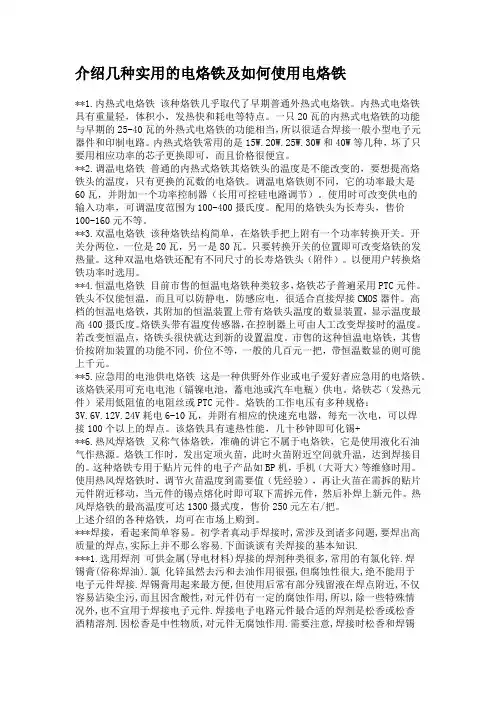

介绍几种实用的电烙铁及如何使用电烙铁**1.内热式电烙铁该种烙铁几乎取代了早期普通外热式电烙铁。

内热式电烙铁具有重量轻，体积小，发热快和耗电等特点。

一只20瓦的内热式电烙铁的功能与早期的25-40瓦的外热式电烙铁的功能相当，所以很适合焊接一般小型电子元器件和印制电路。

内热式烙铁常用的是15W.20W.25W.30W和40W等几种，坏了只要用相应功率的芯子更换即可，而且价格很便宜。

**2.调温电烙铁普通的内热式烙铁其烙铁头的温度是不能改变的，要想提高烙铁头的温度，只有更换的瓦数的电烙铁。

调温电烙铁则不同，它的功率最大是60瓦，并附加一个功率控制器（长用可控硅电路调节）。

使用时可改变供电的输入功率，可调温度范围为100-400摄氏度。

配用的烙铁头为长寿头，售价100-160元不等。

**3.双温电烙铁该种烙铁结构简单，在烙铁手把上附有一个功率转换开关。

开关分两位，一位是20瓦，另一是80瓦。

只要转换开关的位置即可改变烙铁的发热量。

这种双温电烙铁还配有不同尺寸的长寿烙铁头（附件）。

以便用户转换烙铁功率时选用。

**4.恒温电烙铁目前市售的恒温电烙铁种类较多，烙铁芯子普遍采用PTC元件。

铁头不仅能恒温，而且可以防静电，防感应电，很适合直接焊接CMOS器件。

高档的恒温电烙铁，其附加的恒温装置上带有烙铁头温度的数显装置，显示温度最高400摄氏度。

烙铁头带有温度传感器，在控制器上可由人工改变焊接时的温度。

若改变恒温点，烙铁头很快就达到新的设置温度。

市售的这种恒温电烙铁，其售价按附加装置的功能不同，价位不等，一般的几百元一把，带恒温数显的则可能上千元。

**5.应急用的电池供电烙铁这是一种供野外作业或电子爱好者应急用的电烙铁。

该烙铁采用可充电电池（镉镍电池，蓄电池或汽车电瓶）供电。

烙铁芯（发热元件）采用低阻值的电阻丝或PTC元件。

烙铁的工作电压有多种规格：3V.6V.12V.24V耗电6-10瓦，并附有相应的快速充电器，每充一次电，可以焊接100个以上的焊点。

常用电烙铁分类与应用1、焊接工具电烙铁是手工焊接的主要工具，选择合适的烙铁，正确地使用它，是保证焊接质量的基础。

烙铁的种类随着焊接元器件的不断微型、多样化，对焊接烙铁提出更高的要求，按照烙铁加热方式来分，有直热式、感应式、恒温烙铁、吸锡泵、热风焊台等。

1、直热式电烙铁直热式电烙铁，又分为外热式（烙热芯安装在烙铁头外面）和内热式（烙热芯安装在烙铁头里面）。

其结构参见图15-41.1、直热式电烙铁主要用以下几部分组成。

发热元件。

俗称烙铁芯子，它是将镍铬电组丝缠绕在元母陶瓷等耐热、绝缘材料上构成的。

内热的电烙铁与外热的电烙铁的主要区别在于外热式电烙铁的发热元件在传热的外部。

而内热的电烙铁体积、重量却小于外热式电烙铁。

图15-4烙铁头，用来存储和传递热量的烙铁头，一般用紫铜制成。

常用烙铁头的形状。

手柄。

一般用木料或胶木制成，设计不良的手柄若温升过高，会影响操作。

接线柱。

是发热元件同电源线的连接处。

必须注意：一般烙铁有三个接线柱，其中一个是接金属外壳的。

接线时应用三芯线将外壳接保护零线。

使用新烙铁或换烙铁芯时，应判明接地端，最简单的办法是用万用表测外壳与接线柱之间的电阻。

如烙铁不发热时，也可用万用表快速判定烙铁芯是否损坏。

2、应式电烙铁感应式电烙铁也称速热烙铁，俗称焊枪。

其结构如图15-5所示。

它里面实际是一个变压器，这个变压的次级只有1～3匝，当初级通电时，次级感应的大电流通过加热体，使同它相连的烙铁头迅速达到焊接所需温度。

这种烙铁的特点是加热速度快，一般通电几秒种即可达到焊接温度。

因而，不需像直热式电烙铁那样持续通电。

工作是只需按下来手柄上的开关几秒钟即可焊接，特别适用于断续工作使用。

但由于电烙铁头实际是变压器次级，因而对一些电荷敏感器件，如绝缘栅MOS 电路，不宜使用这种电烙铁。

图15-53、恒温电烙铁恒温电烙铁的结构如图15-6所示。

因为恒温电烙铁头内装有带磁铁的温度控制器，通过控制通电时间而实现恒温。

常用电烙铁的分类及使用方法电烙铁是通过熔解锡进行焊接的一种修理时必备的工具，主要用来焊接元器件间的引脚。

用电烙铁焊接电子元器件是硬件维修爱好者必须掌握的基本技术，操作相对简单但仍需勤加练习才能熟练使用。

一、常用电烙铁的分类电烙铁的种类比较多，常用的电烙铁分为外热式、内热式、恒温式和吸锡式等。

1.外热式电烙铁外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等组成，因其烙铁头安装在烙铁芯里面而得名，如下图所示。

烙铁头一般由紫铜材料制成，它的作用是储存和传导热。

使用时烙铁头的温度必须要高于被焊接物的熔点。

烙铁的温度取决于烙铁头的体积、形状和长短。

另外，为了适应不同焊接要求，我们生产了不同规格的烙铁头，常见的有锥形、凿形、圆斜面形等。

2.内热式电烙铁内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成，因其烙铁芯安装在烙铁头里面而得名。

内热式电烙铁发热快，热利用率高（一般可达350-C）且耗电省、体积小，因而得到了更加普通的应用，如下图所示。

3 .恒温电烙铁恒温电烙铁的烙铁头内，通常装有电磁铁式的温度控制器，通过控制通电时间而实现温度控制。

当给电路通电时电烙铁的温度上升，当到达预定温度时强磁体传感器达到了居里点磁性消失，这样磁芯断开时便停止通电。

当温度低于强磁体传感器的居里点时，磁体恢复磁性并吸引永久磁铁，接通控制开关，继续供电电烙铁的温度上升。

如此往复便得到了温度基本恒定的恒温电烙铁，如图所示。

4.吸锡电烙铁吸锡电烙铁是一种将活塞式吸锡器与电烙铁融为一体的拆焊工具，其具有使用方便、灵活、适用范围宽等优点，不足之处在于其每次只能对一个焊点进行拆焊。

二、电烙铁使用注意事项电烙铁在使用时应注意以下几点：1、在购买新电烙铁时最好选购三极插头的，外壳具有接地功能的电烙铁使用起来会更加安全，毕竟电烙铁接的是220V的交流电压还是比较危险的。

2、在使用前一定要认真检查确认电源插头、电源线无破损，并检査烙铁头是否松动。
