建筑专业施工图审查内容及质量控制要求

施工图设计的质量控制施工图设计的质量控制一、施工图设计的目的和内容施工图设计的目的是指导建筑安装的施工设备、构配件、材料的采购和非标准设备的加工制造，并明确建设工程的合理使用年限。

施工图设计是在初步设计、技术设计和方案设计的基础上进行详细、具体的设计，将工程和设备各构成部分尺寸、布置和主要施工做法等绘制出正确、完整和详细的建筑安装详图并配以必要的详细文字说明。

施工图设计的内容包括全项目性文件和各建筑物构筑物的设计文件。

全项目性文件包括设计总说明、总平面布置及说明、各专业全项目的说明及室外管线图、工程总概算等；各建筑物构筑物的设计文件包括建筑、结构、水暖、电器、卫生等专业图纸及说明以及公用设施、工艺设计和设备安装非标准设计的构造详图、单项工程预算等。

二、施工图设计的深度要求和工作求施工图设计要求能据以编制施工图预算、安排材料、设备订货和非标准设备的制作、进行施工和安装以及进行工程验收。

在施工图设计阶段，建设单位要督促并控制设计单位按照委托设计合同约定的日期保质、保量、准时交付施工图及概预算文件。

对设计过程进行跟踪控制，必要时对单位工程施工图进行中间验收并提出评估报告。

审核设计单位交付的施工图及概预算文件并提出评审验收报告，根据国家有关法规的规定将施工图报送当地政府建设主管部门指定的机构进行审查并根据审查意见对施工图进行修正。

最后，编写工作总结报告，资料整理归档。

三、施工图审核的主要原则和内容施工图审核的主要原则是是否符合有关部门对初步设计的审批要求，是否对初步设计进行了全面、合理的优化，安全可靠性、经济合理性是否有保证，是否符合工程造价的要求，设计深度是否符合设计阶段的要求，是否满足使用功能和施工工艺要求。

施工图审核的主要内容包括图纸的规范性、建筑造型与立面设计、平面设计、空间设计、装修设计、结构设计、工艺流程设计、设备设计、水、电、自控等设计、城规、环境、消防、卫生等要求满足情况。

四、施工图设计阶段质量控制程序施工图设计阶段的质量控制程序包括施工图审核、设计单位交付的施工图及概预算文件的评审验收报告、根据国家有关法规的规定将施工图报送当地政府建设主管部门指定的机构进行审查并根据审查意见对施工图进行修正，最后编写工作总结报告，资料整理归档。

施工图纸会审的基本内容1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

3、图纸会审的内容：（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。

（2）地质勘探资料是否齐全。

（3）设计图纸与说明是否符合当地要求。

（4）设计地震烈度是否符合当地要求。

（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。

（7）防火、消防是否满足。

（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

（9）施工图中所列各种标准图册施工单位是否具备。

（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。

（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

（13）施工安全、环境卫生有无保证。

（14）图纸是否符合监理大纲所提出的要求。

4、会审的程序：图纸会审应开工前进行。

如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。

4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

建筑专业施工图审查要点随着我国建筑业的快速发展，建筑施工图的审查也变得日益重要。

施工图审查是建筑施工中非常重要的一个环节，对于确保工程质量、合理利用资源、保证施工安全具有重要的意义。

下面将介绍建筑专业施工图审查的一些要点。

一、构筑物的基本要求施工图纸应符合国家及省、市有关建筑设计规范，包括但不限于建筑设计标准、建筑材料标准、建筑装饰材料标准、建筑施工材料标准等。

同时也应符合现有的相关法律法规、规章制度、标准和技术文件等。

二、施工图纸的基本要求1.、内容齐全、标注与图面协调、图面比例明确、编号及签字盖章鲜明。

2.、尺寸和间距。

施工图所涉及的各种结构、钢筋、砼配合比、外墙纹理、安全措施、楼层设置以及配套设施等应均符合国家及地方有关规定。

3.，必须明确地注明各种测量、验收和鉴定项目及验收标准和方法，并在施工过程中逐一进行检查，保证工程质量符合要求。

4.、规格、数量、质量及其生产厂家，施工单位必须依照图纸要求采用相应的材料，而不能随意更改。

施工单位必须出示商品合格证和内部质量控制检验记录表，证明施工材料符合有关标准要求。

5.、精度及各种容许差等基本技术要求，以保证工程质量符合要求。

三、安全及环保要点1.，包括足够的安全出口、防火、防爆设施、防雷措施、道路交通和其他必要的安全防范设施等。

2.，在施工现场妥善处理施工所产生的垃圾污水和废弃物等，并及时通知有关部门处理。

四、其他要点1.，以及外墙的美观性与安全性。

2.，施工单位参照规范施工。

3.、执照号码等情况。

4.，一般要求注明各房间的用途、区域和面积等信息，并按照建设单位安排施工工作。

建筑专业施工图审查的意义非常重要，对于保障工程质量、保证施工安全等方面都具有极为重要的意义。

因此，在施工图审查中需注意上述要点及其它技术细节，以期做好施工图审查的工作。

施工现场施工图纸管理与审查要点一、施工现场施工图纸管理要点1.建立健全施工图纸管理制度在施工现场，对施工图纸进行有效的管理是确保施工质量和进度的关键。

为此，首先应建立健全施工图纸管理制度。

该制度应包括图纸编制、审查、变更和归档等方面的规定，并且明确责任部门和人员。

2.严格控制图纸变更在实际的施工过程中，有时因为设计调整或其他因素，可能需要进行图纸的变更。

然而，图纸变更过于频繁会给项目带来不必要的风险和成本增加。

因此，在施工现场应严格控制图纸变更，确保每个变更都经过合理的审批流程，并及时更新相关文件。

3.确保施工图与设计图一致在进行施工前，关键是确认所使用的施工图与设计图一致。

这一点对于项目质量非常重要。

因此，在进入实际施工阶段之前，要认真比对并核实各种类型的细节，例如结构尺寸、设备布置、管道路径等。

如发现差异或错误，则需要及时联系设计单位进行修正。

4.规范图纸的外发与归档随着施工项目的推进，需要将图纸外发给相关单位进行配合和交流。

为了确保有效的沟通和信息传递，应制定规范的图纸外发管理流程，并在每一步都留下详细记录。

另外，在施工结束后，还需要将所有使用过的图纸进行归档保存，便于日后查阅和维护。

二、施工现场施工图纸审查要点1.确保图纸符合相关法律法规施工图纸必须符合国家和地方有关建筑、安全等方面的法律法规。

因此，在进行审查时，应仔细核对各项要求是否得到满足。

例如，消防通道宽度是否符合标准、电气设备是否符合安全规定等。

2.强调安全性和可行性在审查施工图纸时，应特别注重项目的安全性和可行性。

这包括确认建筑结构稳定性、材料选用合理性、设备设置是否符合实际需求等方面。

只有确保在使用环境中能够正常运行并提供安全保障的设计才能通过审查。

3.注意协调各专业之间的关系施工图纸往往涉及多个专业领域，如结构、给排水、电器等。

在进行审查时，需要特别注意各专业之间的协调关系。

例如，管道穿越结构是否合理、电缆敷设路径与其他设备是否冲突等。

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

一、审查要点：《工程建设标准强制性条文》（房屋建筑部分）有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。

二、审查内容：1、结构计算书1.1 荷载取值。

符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。

民用建筑未明确的常用荷载标准值如下:浴缸、坐厕的卫生间4KN/m2;有分隔的公共卫生间8KN/m2；阶梯教室、微机房3KN/m2;银行金库、配电室、水泵房10KN/m2。

注意屋面建筑找坡的荷载，墙面、楼面、天棚装饰荷载的取值是否和建筑一致。

阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。

高、低屋面处在低屋面应考虑施工堆料荷载。

1.2 计算机程序分析计算。

注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。

必须说明软件名称、版本号、编制单位。

需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。

1.3 应有必要的手算。

标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。

2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。

符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第1.0.8条，其它规范的有关规定。

2.2 抗震设防烈度、场地类别、抗震设防类别。

符合《建筑抗震设计规范》GB50011-2001附录A，未明确的按《岩土勘察报告》采用。

符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。

建筑工程施工图设计文件审查要点（试行）
一、总则
（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：
1、作为设计依据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；
4、审查需要提供的其它资料。

（四）施工图技术性审查应包括以下主要内容：
1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

2、地基基础和结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计依据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必
要的补充规定。

二、建筑专业审查要点
四、给水排水专业审查要点。

施工图质量监督与控制施工图质量监督与控制第一节：施工图质量控制措施一、施工图设计管理程序1、设计过程管理1.1 在进行施工图设计前，项目管理部的设计管理人员需向设计单位提供地质详勘报告，并提出各专业设计的配合要求。

1.2 如果施工图设计与方案设计、初步设计由不同设计单位协作进行，项目管理部应组织方案及初步设计单位进行设计交底和技术答疑，阐述设计意图和设计理念，交代关键部位和注意节点，并对涉及建筑效果部分的施工图实施把控。

1.3 对影响最终设计成果的变更需按流程重新申报审查。

2、项目管理部内部评审2.1 项目工程管理部负责组织内部的施工图评审，必要时可邀请集团公司相关部门参与，评审结果应填入《图纸评审记录表》。

内部评审应侧重于功能性、经济性及设计成果对设计合同、设计任务书、规范及强制性条文的符合性。

2.2 项目公司也可委托专家对施工图设计的经济合理性进行重点审核。

3、施工单位、监理单位审核项目工程管理部应要求施工单位和监理单位对施工图进行审核，并要求其提供书面审图记录。

审核重点是设计深度的符合性、准确性、各专业设计的协调性和施工可行性。

4、图纸会审和设计交底4.1 项目工程管理部在开工前应组织设计单位、施工单位及监理单位召开图纸会审与设计交底会议，并提前一周将各单位的审图结果提交给设计单位。

4.2 通过图纸会审，项目公司、设计单位、监理单位、施工单位协商确定存在的图纸问题和各种技术问题的解决方案，并形成纪要。

5、记录管理5.1 项目公司内部的施工图评审记录，应作为工作过程的记录，妥善保管。

5.2 图纸会审纪要是施工图的必要补充和修正，应确保文字清晰、表达正确、措辞严谨，经参与评审各方确认后发放，并与施工图共同报送集团工程师办公室备案。

5.3 图纸会审纪要及后续的变更联系单，应同步在各份图纸上做出必要的修订和标注，以防疏漏。

5.4 会审纪要格式要求：图纸会审纪要资料除按当地档案馆要求归档外，应保留过程资料，须另按会议纪要格式保存，应包含自审记录、会议签到表及会议纪要，会议纪要可简要概述会议内容。

施工图纸审查的法律规定与审核要求解析近年来，随着建筑业的快速发展，施工图纸审查成为保证建筑质量和安全的重要环节。

施工图纸审查的法律规定和审核要求对于确保施工过程中的合法性和合规性具有重要的意义。

本文将分析施工图纸审查的相关法律规定和审核要求，旨在帮助大家更好地理解和应用。

第一部分：施工图纸审查的依据施工图纸审查的法律依据主要包括《建筑法》、《建设工程质量管理条例》、《施工图审查管理办法》等相关法规法规定。

这些法律法规明确规定了施工图纸审查的程序和要求，为施工图纸的审查提供了法律依据。

第二部分：施工图纸审查的主要内容施工图纸审查的主要内容包括建筑结构、消防安全、给排水、电气安装等方面。

建筑结构方面，要求审查图纸中的结构安全是否符合国家标准和规定；消防安全方面，审查图纸中的消防设施是否满足防火要求；给排水和电气安装方面，要求审查图纸中的设计是否符合相关标准和规范。

第三部分：施工图纸审查的程序施工图纸审查的程序主要包括提交申请、初步审核、技术评审、复核、发放审查意见书等环节。

施工单位在施工前需要向相关部门提交施工图纸审查申请，并按要求提交相关资料。

审查部门根据法律法规进行初步审核，并组织专家进行技术评审。

经过复核确认无误后，审查部门向施工单位发放审查意见书，审查程序结束。

第四部分：施工图纸审查的审核要求施工图纸审查的审核要求主要包括设计规范、技术标准、安全要求等方面。

设计规范要求施工图纸必须符合国家有关建筑设计规范，包括建筑结构、材料选用、施工工艺等要求。

技术标准要求施工图纸中的设计方案和施工方法必须符合相关标准和规范。

安全要求要求施工图纸中的设计必须具备一定的安全性，以确保施工过程中的安全。

第五部分：施工图纸审查的风险控制施工图纸审查的风险控制主要包括技术风险和合规风险。

技术风险主要是指施工图纸中的设计是否合理、可行，以及施工过程中可能出现的技术问题。

合规风险主要是指施工图纸是否符合国家有关法律法规的要求和规范。

工程施工图会审内容一、施工图审查的目的和意义1.1 目的施工图审查的目的是通过对施工图的综合审查，对设计单位提交的施工图进行合理性、科学性、完整性的审查，验证施工图的准确性和合理性，并通过会审形式使建设单位、设计单位和施工单位三方共同参与对施工图的审核，达成一个共识，确保施工图的可实施性和可靠性，为施工提供正确、清晰、精确的指导。

1.2 意义（1）确保施工图的准确性和可行性，避免在施工过程中出现设计错误、遗漏等问题，从而减少施工中的调整和修正，提高施工效率，保证工程质量；（2）加强建设单位、设计单位和施工单位之间的沟通和协作，形成合作共识，明确各方责任，提高项目管理效率；（3）规避工程风险，提高工程施工过程中的安全性，节约施工成本，确保工程按时完成、合格交付；（4）促进施工方案的合理性和施工工艺的优化，提高工程的经济性和可持续性。

二、施工图审查的内容和程序2.1 施工图审查内容（1）图纸的编制和设计要求：包括图纸的规格和比例、图幅的划分、图纸的编码和标记、图纸的文件名称、图纸的标注、文字和符号的规范等；（2）建筑结构和构造：包括建筑物的结构体系、结构各部分的尺寸和材料、构造的形式和连接方式、承重构件的布置和构造等；（3）建筑装饰和装修：包括建筑物的装饰和装修材料、色彩和造型设计、细部构造、装饰图案和标识、材料和施工工艺要求等；（4）建筑给排水和暖通设备：包括建筑物的给排水系统、的冷热水系统、暖通系统、排烟系统、保温和隔热技术等；（5）电气照明和弱电系统：包括建筑物的电气布线、照明设计、插座、开关和控制装置、弱电系统、安全设备和紧急疏散系统等；（6）消防安全设施和灭火设备：包括消防通道、消防门、消防楼梯、灭火设备、报警系统和自动喷水灭火系统等；（7）其他专业设计要求：如声学设计、绿化设计、景观设计、水环境设计等。

2.2 施工图审查程序（1）施工图会审的组织：建设单位组织施工图会审工作，确保设计单位、施工单位和监理单位等参加；（2）施工图会审的召开：确定会审时间和地点，邀请相关单位和专家参加，提前通报审查内容、要求和注意事项；（3）施工图会审的程序：按照时间顺序逐一审查施工图的各项内容，逐项提出检查意见和建议；（4）施工图会审的记录：由专门人员记录会审过程和结果，整理汇总审查意见和建议，形成施工图会审意见书或会审纪要；（5）施工图会审的总结和归档：对施工图审查的结果进行总结和评估，完成施工图审查报告，并归档保存备查。

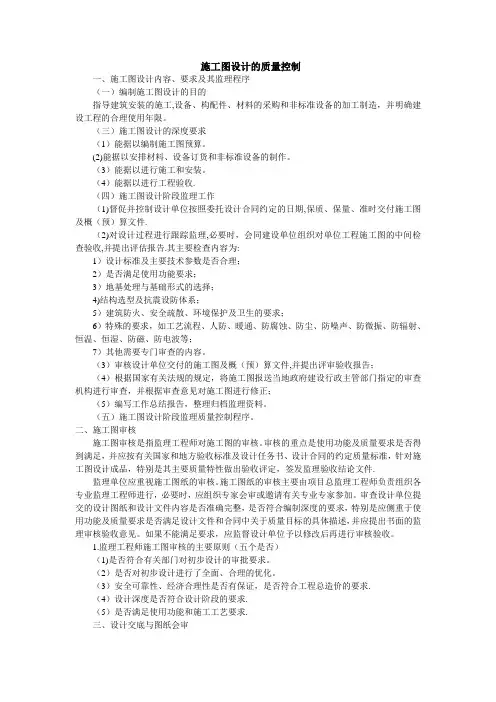

施工图设计的质量控制一、施工图设计内容、要求及其监理程序（一）编制施工图设计的目的指导建筑安装的施工,设备、构配件、材料的采购和非标准设备的加工制造，并明确建设工程的合理使用年限。

（三）施工图设计的深度要求（1）能据以编制施工图预算。

(2)能据以安排材料、设备订货和非标准设备的制作。

（3）能据以进行施工和安装。

（4）能据以进行工程验收.（四）施工图设计阶段监理工作（1)督促并控制设计单位按照委托设计合同约定的日期,保质、保量、准时交付施工图及概（预）算文件.（2)对设计过程进行跟踪监理,必要时，会同建设单位组织对单位工程施工图的中间检查验收,并提出评估报告.其主要检查内容为:1）设计标准及主要技术参数是否合理；2）是否满足使用功能要求；3）地基处理与基础形式的选择；4)结构选型及抗震设防体系；5）建筑防火、安全疏散、环境保护及卫生的要求；6）特殊的要求，如工艺流程、人防、暖通、防腐蚀、防尘、防噪声、防微振、防辐射、恒温、恒湿、防磁、防电波等；7）其他需要专门审查的内容。

（3）审核设计单位交付的施工图及概（预）算文件,并提出评审验收报告；（4）根据国家有关法规的规定，将施工图报送当地政府建设行政主管部门指定的审查机构进行审查，并根据审查意见对施工图进行修正；（5）编写工作总结报告，整理归档监理资料。

（五）施工图设计阶段监理质量控制程序。

二、施工图审核施工图审核是指监理工程师对施工图的审核。

审核的重点是使用功能及质量要求是否得到满足，并应按有关国家和地方验收标准及设计任务书、设计合同的约定质量标准，针对施工图设计成品，特别是其主要质量特性做出验收评定，签发监理验收结论文件.监理单位应重视施工图纸的审核。

施工图纸的审核主要由项目总监理工程师负责组织各专业监理工程师进行，必要时，应组织专家会审或邀请有关专业专家参加。

审查设计单位提交的设计图纸和设计文件内容是否准确完整，是否符合编制深度的要求，特别是应侧重于使用功能及质量要求是否满足设计文件和合同中关于质量目标的具体描述，并应提出书面的监理审核验收意见。

施工图纸的质量控制与审核方案施工图纸是建筑工程中不可或缺的一环，它直接影响着工程的质量和进度。

为了确保施工图纸的准确性和可行性，需要进行严格的质量控制和审核。

本文将探讨施工图纸的质量控制与审核方案，以保证工程的顺利进行。

一、施工图纸的质量控制施工图纸的质量控制是指在图纸编制过程中，通过一系列措施和方法，确保图纸的准确性、完整性和可行性。

以下是一些常用的质量控制措施：1. 严格遵守规范标准：施工图纸必须符合国家和行业的相关规范标准，包括设计规范、施工规范等。

在编制图纸之前，设计人员应详细研究规范标准，并确保图纸中的每个细节都符合要求。

2. 合理选用材料和构件：施工图纸中所选用的材料和构件必须符合工程的实际需求和质量要求。

设计人员应根据工程的特点和要求，选择合适的材料和构件，并在图纸中明确标注。

3. 严格把控尺寸和位置：施工图纸中的尺寸和位置是保证工程质量的重要因素。

设计人员应仔细核对每个尺寸和位置，确保其准确无误，并在图纸中进行明确标注。

4. 完善的图纸审查制度：图纸审查是质量控制的重要环节。

在图纸编制过程中，应建立完善的审查制度，包括初步设计审查、施工图设计审查等。

通过多次审查，及时发现和纠正图纸中存在的问题，确保图纸的质量。

二、施工图纸的审核方案施工图纸的审核是指对编制完成的图纸进行全面、系统的检查和评审，以确保图纸的准确性和可行性。

以下是一些常用的审核方案：1. 多人审核：施工图纸的审核应由多个专业人员进行，包括结构、给排水、电气等专业。

每个专业的审核人员应对自己专业范围内的内容进行仔细检查，确保图纸的各项要求得到满足。

2. 逐层审核：施工图纸的审核应按照层次逐层进行。

首先对整体布局和结构进行审核，然后逐层对各个分部分项进行审核。

这样可以确保每个层次的图纸都经过了严格的审核，减少错误和遗漏。

3. 交叉审核：施工图纸的审核应进行交叉检查，即不同专业之间相互审核。

例如，结构专业的审核人员应对电气专业的图纸进行审核，以确保各个专业的图纸之间的协调性和一致性。

建筑工程施工图审查要点建筑工程施工图审查是确保工程质量和安全的重要环节，它对设计方案的合理性、工程施工的可行性以及建筑材料的合规性进行全面评估。

下面将介绍建筑工程施工图审查的要点。

1. 总体布局和平面布置审查施工图时，需要关注建筑物的总体布局和平面布置是否符合规范要求。

包括建筑物的结构、功能区域的划分等，确保建筑物的各个部分都能够满足使用需求。

2. 建筑结构设计在审查施工图时，需要详细了解建筑结构设计的方案，包括结构的类型、承载力、抗震性能等。

确保结构设计符合相关规范，能够满足建筑物的安全性和稳定性要求。

3. 建筑材料的选择和使用审查工程施工图时，需要关注建筑材料的选择和使用是否符合规范要求。

建筑材料的质量和性能直接影响到工程的质量和安全性，因此必须确保使用的材料符合相关标准，并具有合格证明。

4. 施工工艺和施工方法审查施工图时，需要仔细研究施工工艺和施工方法的合理性和可行性。

合理的施工工艺和施工方法可以确保施工过程的顺利进行，避免施工中出现问题，保证建筑物的质量。

5. 消防安全设计建筑工程施工图审查还需要关注建筑物的消防安全设计。

包括消防通道的设置、疏散楼梯的布局、灭火设备的配置等。

通过审查施工图，确保建筑物在发生火灾等紧急情况时能够保障人员的安全疏散和有效灭火。

6. 电气系统设计审查施工图时，需要对建筑物的电气系统设计进行评估。

这包括电源的选择、电线电缆的敷设、安全用电设备的设置等。

通过审查施工图，确保电气系统的合理性和安全性，避免电气故障引发的安全问题。

7. 管道系统设计建筑工程施工图审查还需要关注管道系统的设计方案，包括给水管道、排水管道、暖通管道等。

对管道系统的设计进行审查，确保管道的布置和敷设满足规范要求，能够正常运行，不会出现泄漏和堵塞等问题。

8. 环境保护措施审查施工图时，还需要关注环境保护措施的设计。

包括施工期间的噪音和粉尘控制、施工废弃物的处理等。

通过审查施工图，确保施工过程中对环境的影响得到有效控制，避免环境污染问题的发生。

建筑工程施工图设计质量以及深度的要求分析【摘要】建筑工程施工图设计的质量和深度直接影响着工程施工的质量和进度。

本文就探讨了施工图设计的重要性、设计质量要求以及设计深度要求等方面。

施工图设计需要满足一定的标准和规范，确保设计的准确性和可执行性。

设计深度也需要充分考虑工程的具体要求，避免施工中出现问题。

影响施工图设计质量和深度的因素有很多，如设计人员专业水平、沟通协调能力以及技术支持等。

为了提高施工图设计的质量和深度，可以采取一些改进方法，如加强设计人员的培训、引入先进的设计软件等。

建筑工程施工图设计的质量和深度需求是确保工程施工顺利进行的重要保证。

【关键词】建筑工程、施工图设计、质量要求、深度要求、影响因素、改进方法、施工质量、工程进度、重要保证1. 引言1.1 建筑工程施工图设计质量以及深度的要求分析建筑工程施工图设计质量以及深度的要求分析是建筑工程施工过程中至关重要的一环。

施工图设计质量要求高，设计深度要求深，对实际施工过程起着至关重要的作用。

在建筑工程中，施工图设计是将设计方案转化为施工实际操作的具体指导标准，其质量和深度直接影响着工程施工质量和进度。

设计质量要求是指施工图设计应符合相关的法规、标准和规范要求，保证工程施工过程中能够减少施工错误和争议发生，确保施工质量和安全。

设计深度要求是指施工图设计应包含足够详细和全面的信息，能够为施工单位提供清晰明确的操作指导，避免施工过程中的误解和偏差。

影响施工图设计质量和深度的因素有很多，包括设计人员的专业水平、设计软件的使用技巧、设计方案的合理性等。

为了提高施工图设计的质量和深度，需要不断探索改进的方法，包括加强设计人员的培训和学习、优化设计流程、提升设计软件的使用技巧等。

建筑工程施工图设计的质量和深度需求是保障工程施工质量和进度的重要保证。

2. 正文2.1 施工图设计的重要性建筑工程施工图设计在整个工程施工过程中起着至关重要的作用。

施工图设计是工程项目的实施依据，是将设计理念转化为具体施工操作的桥梁。

深圳市建筑工程施工图审查要点—建筑专业一、《建筑工程施工图审查要点》由三部分组成：1）工程建设强制性条文；2）条文以外的部分强制性标准规范和地方标准；3）勘察设计文件的编制深度。

二、建筑专业审查要点（一）编制依据的审查建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实。

（二）规划要求设计是否符合规划批准的建设用地位置、建筑面积及控制高度是否在规划许可的范围内。

（三）施工图深度要求。

一、设计说明的基本内容1、编制依据：主管部门的审批文件、工程建设标准。

2、工程概况：建筑名称、建设地点、建设单位、用地概貌、建筑等级、设计使用年限、抗震设防等级、结构类型、建筑布局、建筑面积、建筑层数与高度。

防火设计建筑分类和耐火等级、屋面防水等级、地下室防水等级、人防工程防护等级、节能、无障碍设计等。

并应列出工程主要技术经济指标总表。

3、主要部位材料做法1）墙体（1）地下部分：a、外墙：b、内墙：（2）地上部分：a、外墙：b、内墙：（3）填充墙须遵照的技术细则如《非承重混凝土小型空心砌块墙体技术规程》等（4）墙体容重要求、构造、砌筑方法、砌块墙的构造柱，洞口加强和设置的过梁均按结构总说明施工，隔墙砌至梁底或板底。

（5）凡不同材质墙体交接处以及墙体中嵌有设备箱、柜等同墙体宽度时，粉刷前在交接处及箱体背面加铺订一层钢丝网，周边宽出300，以保证粉刷质量和防止裂缝产生。

（6）凡剪力墙、柱边门垛尺寸<100时，素混凝土与墙、柱整体浇注，构造配筋详结施。

（7）墙体图例。

（8）钢筋混凝土墙上留洞见结施和设备施工图，非承重墙预留洞见建施和设备施工图。

2）楼地面：本工程楼地面做法详见材料做法表和房间装修用料表。

楼面除注明处外，室内楼梯结构板为：h-0.05；楼地面局部结构板面降低范围、标高与建筑设计面层有高差处，找坡找平填料采用1:8水泥陶粒。

3）屋面：本工程屋面分为上人和不上人屋面，屋面构造见工程做法表，屋面防水间防水说明。
