临时用电线路负荷计算方法及导线选型修订稿

施工现场临时用电负荷计算方案一、背景介绍施工现场临时用电负荷计算方案是为了保障施工现场正常运转及安全施工而制定的一套计算方案。

通过合理计算施工现场临时用电负荷，可以确定所需的临时用电设备和电源容量，以便为施工单位提供准确的用电指导和安全保障。

二、计算原则1.安全原则：根据施工现场的特点和实际需求，确保电力设备和电源的安全运行，避免过载和短路等电力事故的发生。

2.经济原则：根据施工现场的用电需求和电力供应条件，选择合适的电缆规格和电器设备，以减少成本和能源浪费。

三、计算内容1.施工现场用电负荷计算：首先需要了解施工现场各个工序和设备的用电需求，包括设备的额定功率、使用时间等。

然后根据实际需求进行负荷计算，得出所需的用电容量。

2.施工现场电缆规格计算：根据负荷计算结果确定所需的电缆截面积。

电缆的截面积决定了其传输功率的能力，应根据具体负荷来选择合适的电缆规格。

3.施工现场电源容量计算：根据用电负荷计算结果和施工现场电源条件，确定所需电源的容量。

电源容量应保证满足施工现场的用电需求，并留有一定的余量以应对突发情况。

四、计算步骤1.了解施工现场用电需求：对施工现场进行全面的测量和调查，了解各个工序和设备的用电需求。

2.计算各个设备的功率：根据设备的型号和参数，计算出各个设备的额定功率。

3.计算各个设备的使用时间：根据实际情况，对各个设备的使用时间进行估算，得出每个设备的使用小时数。

4.计算用电负荷：根据设备的功率和使用时间，计算出每个设备的用电负荷。

将各个设备的用电负荷相加，得出总的用电负荷。

5.计算电缆规格：根据用电负荷的大小和电缆的传输能力，选择合适的电缆规格。

6.计算电源容量：根据用电负荷和电源的供电能力，确定所需的电源容量。

五、计算结果应用根据计算结果，施工单位可以选择合适的临时用电设备和电源容量，以满足施工现场的用电需求并确保施工安全。

同时，施工单位可以根据计算结果，制定用电方案和安全措施，以确保施工现场临时用电的正常运行。

临时用电专项施工方案施工现场临时用电设备的负荷计算与配电设计一、引言临时用电是在施工现场为施工方便和安全所需要的临时性电力供应。

为了确保施工现场的正常运行和安全使用电力设备，必须进行合理的负荷计算和配电设计。

本文将详细介绍临时用电设备的负荷计算方法以及配电设计的要点。

二、负荷计算1. 施工设备负荷计算根据施工现场所需要使用的设备种类和数量，计算每台设备的功率和电流需求，然后将所有设备的负荷加总得到总负荷。

负荷计算的公式如下：总负荷 = 设备1负荷 + 设备2负荷 + ... + 设备n负荷2. 动态负荷计算施工现场的负荷不是一直保持在最大值，而是会有波动。

因此，需要根据施工现场的实际情况进行动态负荷计算。

可以通过设备的实时监测和数据记录来获取负荷波动情况，然后根据实际数据进行负荷计算。

三、配电设计1. 电源选择根据施工现场的实际情况和负荷计算结果，选择适当的电源供应。

可以选择使用市电作为电源，也可以选择使用发电机组。

对于大型施工现场，通常选用发电机组作为电源，因为它可以提供足够的电力，并且具有可靠性高的优点。

2. 配电线路设计根据负荷计算结果，设计合理的配电线路。

要考虑线缆的材料、截面积、敷设方式等因素，确保电能的正常输送和安全使用。

同时，还要根据施工现场的实际情况设置合理的保护装置，如过载保护器、漏电保护器等。

3. 接地设计施工现场的临时用电系统必须进行有效的接地设计，以确保施工人员的人身安全。

接地设计包括接地体的选择和布置，接地电阻的测量等内容。

接地电阻应符合国家相关标准的要求，以确保接地系统的稳定性和可靠性。

四、安全措施施工现场的临时用电系统必须有完善的安全措施，以确保安全运行和预防事故的发生。

安全措施包括但不限于以下几点：1. 设立专人负责用电设备的操作和维护，并确保其具备相应的资质和培训；2. 定期对用电设备进行检查和维护，确保其正常运行；3. 建立完善的用电管理制度，明确用电规定和注意事项，加强对施工人员的安全教育和培训；4. 在重要设备和电气设施周围设置明显的警示标志，提醒施工人员注意安全。

相对应的"方法一”简单一、计算用电总量方法一:P=1.05~1.10(k,ΣP,∕Cosφ+k2ΣP2+k,ΣP t+k,EI*)公式中，p——供电设备总需要容敏(KVA)(相当rrr功功率pjs)Pi........ 电动机额定功率＜KW)PN——电焊机额定功率(KW)Pj........ 室内照叨容G(KW)P,----- 室外照明容4：(KW)COSCP---- 电动机I z均功率1*1数(最高为0.750.7K.般为0.65-0.75〉方法二：①各用电设备组的计算负荷：有功功率：PW=KXXZPe无功功率：Q∣sι=P,sι×tgφ视作功率：Sa=(P26+Q2a)0=P1.,/cos<∣>公J弋“-Rjsl-HJ i{L∖^^t∖l^<l^hi∖Vt<Jt^f t kw)QjsI-JIJ∣lLi^Λr^lL11<JΛiJ⅛U G仇痴<Rvar>SjSI--JlJI也设落勾1的现住tl”仇曲(KVA)Kx-HJ∙tl2金MIHr而火奉数Pe—换口^iJ Jc《你K卑^i^率〉IbJ的改ft⅛汴H②x⅛rκjfa曲计幻JPj∙=K X XΣPmQ fa=Rm X tgq>S J.=(R2I.+Q2l.)v2公HDI-Rjs-芥Hj HU殳符■力I的％J力HVZ仇4》的总和Ckw>Qjs-J^JIJ1乜改挤外1休j比」力El/仇d；fFK∣ΛΔ用I(kvar>SJs-H J"电设品制I的现汴UG仇故的E和(KVA)KX-WLLi攵品约IIrJ42人仇4；J不公UJU J ihJ见的；舒兴系数二、选择变压⅛S方法一，W=K X P/COScp公At中*W ...................... 变IK黑的K时‹κw>P ----------- 变JK##力14务2J旧内IrJ心JIJ∙Ll11l C KW>K----------- J力冲{"1失乐岩⅛・Mx I.05—I.1C∙c∖<p ............. 切率「天I奴・一般为0.754U⅛Wil/所得方E.从空JK解产品口录中必抒。

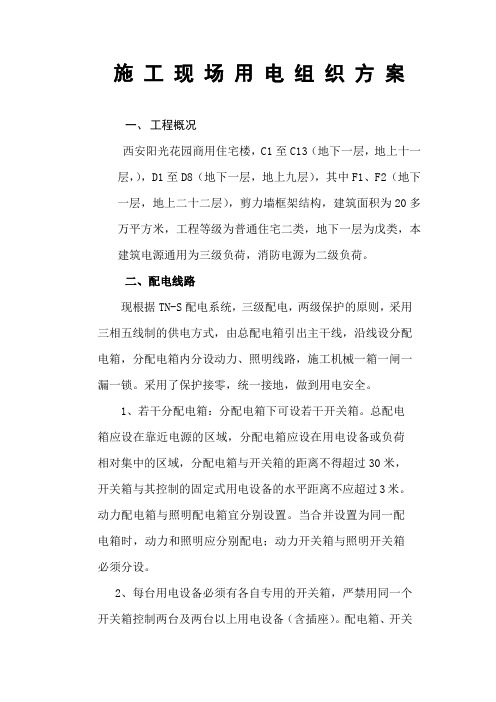

施工现场用电组织方案一、工程概况西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。

二、配电线路现根据TN-S配电系统，三级配电，两级保护的原则，采用三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。

采用了保护接零，统一接地，做到用电安全。

1、若干分配电箱：分配电箱下可设若干开关箱。

总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不应超过3米。

动力配电箱与照明配电箱宜分别设置。

当合并设置为同一配电箱时，动力和照明应分别配电；动力开关箱与照明开关箱必须分设。

2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。

配电箱、开关箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。

4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。

配电箱的电器安装板必须分设N线断子板和PE线端子板。

PE 线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。

进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。

5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。

导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。

配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。

配电箱、开关箱应防雨。

6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。

施工现场临时用电的电力负荷计算方法施工现场是指建筑工地、道路施工场所以及其他临时性施工场地。

在施工现场，电力供应是必不可少的，它为施工过程提供了必要的电力支持。

然而，为了确保施工现场用电安全可靠，需要进行电力负荷计算。

本文将介绍施工现场临时用电的电力负荷计算方法。

一、确定施工现场用电设备首先，需要确定施工现场所需的用电设备。

这些设备包括施工机械、照明设备、动力设备等。

根据施工现场的实际情况，列出所有需要使用电力的设备清单，并记录下每个设备的功率需求。

二、计算设备总功率根据设备清单中记录的功率需求，计算所有设备的总功率。

这可以通过将各设备的功率需求相加来得到。

例如，设备A需要1000W的功率，设备B需要1500W的功率，设备C需要800W的功率，那么设备总功率为1000W + 1500W + 800W = 3300W。

三、考虑设备同时使用因素在施工现场，往往存在多个设备同时使用的情况。

为了确保电力供应稳定，需要考虑设备同时使用时的功率需求。

通常，同时使用的设备总功率约为设备总功率的80%。

因此，需要将设备总功率乘以0.8来计算同时使用时的功率需求。

以前述的设备总功率为例，同时使用时的功率需求为3300W * 0.8 = 2640W。

四、加入预留功率施工现场电力负荷计算还需要考虑一定的预留功率，以应对临时性的电力突发需求。

通常，预留功率约为同时使用功率的10%。

因此，需要将同时使用功率乘以1.1来计算预留功率。

以前述的同时使用功率为例，预留功率为2640W * 1.1 = 2904W。

五、计算最终电力负荷最后，将预留功率与同时使用功率相加，得到施工现场临时用电的最终电力负荷。

综上所述，最终电力负荷为2904W + 2640W = 5544W。

六、总结施工现场临时用电的电力负荷计算方法包括确定施工现场用电设备、计算设备总功率、考虑设备同时使用因素、加入预留功率以及计算最终电力负荷。

通过这一计算方法，可以确保施工现场的电力供应满足施工需求，保证施工过程的顺利进行。

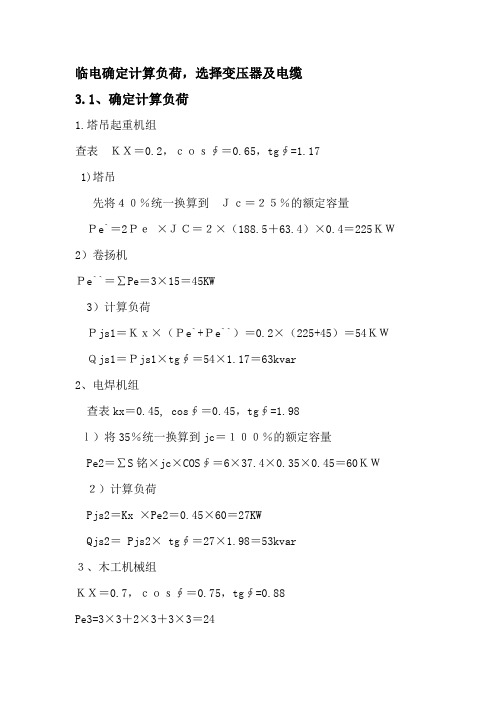

临电确定计算负荷，选择变压器及电缆3.1、确定计算负荷1.塔吊起重机组查表ＫＸ＝0.2，ｃｏｓ∮＝0.65，tg∮=1.171)塔吊先将４０％统一换算到Ｊｃ＝２５％的额定容量Ｐe`＝2Ｐｅ×ＪＣ＝２×（188.5＋63.4）×0.4＝225ＫＷ2）卷扬机Ｐe``＝∑Pe＝3×15＝45KW3）计算负荷Ｐjs1＝Ｋｘ×（Ｐe`+Ｐe``）＝0.2×（225+45）＝54ＫＷＱjs1＝Ｐjs1×tg∮＝54×1.17＝63kvar2、电焊机组查表kx＝0.45, cos∮＝0.45，tg∮=1.98ｌ）将35％统一换算到jc＝１００％的额定容量Pe2＝∑S铭×jc×COS∮＝6×37.4×0.35×0.45＝60ＫＷ２）计算负荷Pjs2＝Kx ×Pe2＝0.45×60＝27KWQjs2＝ Pjs2× tg∮＝27×1.98＝53kvar３、木工机械组ＫＸ＝0.7，ｃｏｓ∮＝0.75，tg∮=0.88Pe3=3×3＋2×3＋3×3＝24Ｐjs3＝Ｋｘ×Ｐe3＝0.7×24＝17ＫＷＱjs3＝Ｐjs3×tg∮＝17×0.88＝15kvar4．钢筋机械组ＫＸ＝0.7， tg∮=0.88Pe4=3×4.4＋3×5.5＋6×2＋5×2.2＋2×2.75＝58.2KW Ｐjs4＝Ｋｘ×Ｐe4＝0.7×58.2＝41ＫＷＱjs4＝Ｐjs4×tg∮＝41×0.88＝36kvar5、打夯机组Kx=0.8，tg∮=0.75Pe5＝8×3＝24KWＰjs5＝Kx×Pe5＝0.8×24＝19KWＱjs5＝Ｐjs5×tg∮＝19×0.75＝14Kvar6、振捣器组Kx=0.7，tg∮=1.02Pe6＝12×1.1＝13KWＰjs6＝Kx×Pe6＝0.7×13＝9KWＱjs6＝Ｐjs6×tg∮＝9×1.02＝9Kvar7、砼输送泵组Kx=0.7，tg∮=1.08Pe7＝90×3＝270KWＰjs7＝Kx×Pe7＝0.7×270＝189KWＱjs7＝Ｐjs7×tg∮＝189×1.08＝204Kvar8、总的动力计算负荷计算，干线同期系数取KX=0.9总的动力有功功率：P总1＝KX×(P1+P2+P3+P4＋P5+P6＋P7)＝0.9×356=320KW总的动力无功功率：Q总1＝KX×(Q1+Q2+Q3+Q4＋P5+P6+P7)＝0.9×394= 355Kvar总的动力视在功率：Ｓ总1=22总总QP＝478KVA＋施工现场照明用电量一般取现场总功率的 5％－10％，因工人宿舍照明用电取自食品加工厂，所以此现场照明取 5％。

施工现场临时用电的电源负荷计算方法在施工现场，临时用电是必不可少的。

为了确保施工过程中电力供应的稳定性和安全性，需要进行准确的电源负荷计算。

本文将介绍施工现场临时用电的电源负荷计算方法，以保证施工过程的顺利进行。

一、电源负荷计算方法的重要性在施工现场进行临时用电时，正确而准确地计算电源负荷至关重要。

合理的电源负荷计算可以避免电力过载和设备损坏的风险，并确保施工现场的电力供应满足需求。

因此，电源负荷计算方法的选择和应用至关重要。

二、电源负荷计算方法的选择针对施工现场临时用电，常用的电源负荷计算方法有两种，分别是按照总负荷法和按照单负荷法计算。

具体选择哪种方法需要根据施工现场的实际情况进行决定。

1. 总负荷法计算总负荷法计算是通过将所有用电设备的功率进行累加，得出施工现场总负荷的方法。

具体步骤如下：（1）明确施工现场使用的所有电器设备，包括电动机、照明设备、空调设备等；（2）查阅设备的功率参数，包括额定功率、电流等；（3）对所有设备的功率进行累加，得到施工现场的总负荷。

2. 单负荷法计算单负荷法计算是根据每个设备的功率需求来逐个计算负荷的方法。

具体步骤如下：（1）明确施工现场使用的每个电器设备，并查阅其功率参数；（2）分别计算每个设备的负荷，并将其累加得到总负荷。

三、电源负荷计算方法的应用选择合适的电源负荷计算方法后，需要根据实际情况进行应用。

在进行电源负荷计算时，需要注意以下几个方面。

1. 根据设备的额定功率进行计算在进行负荷计算时，应根据设备的额定功率来进行准确计算。

不同类型的设备，其功率参数可能不同，因此需要查阅设备的相关技术资料或询问供应商，确保计算的准确性。

2. 考虑设备的同时使用性在施工现场，可能存在多个设备同时使用的情况。

在进行负荷计算时，需要考虑设备的同时使用性，确保电源的供应能够满足施工现场的需求。

3. 预留充足的容量为了确保电力供应的稳定性和安全性，应在计算负荷时留有一定的余量。

施工现场临时用电计算公式施工现场临时用电计算是工程建设过程中必不可少的环节，它是为了保证施工现场临时用电的安全运行和合理配置电力资源。

施工现场临时用电计算主要涉及到负荷计算、电缆敷设、电线选择、线路容量等方面，下面我将详细介绍这些方面的基本公式和计算方法。

一、负荷计算在施工现场临时用电中，首先需要计算出施工现场的总负荷，然后根据实际情况配置临时用电设备。

施工现场的负荷计算主要包括照明负荷、动力负荷、特殊设备负荷等。

1.照明负荷计算2.动力负荷计算动力负荷主要包括电动机的负荷，计算方法为：负荷功率=电动机功率×电动机数量。

3.特殊设备负荷计算特殊设备负荷计算需要根据实际情况进行，例如焊接机、压缩机等特殊设备的功率。

二、电缆敷设根据施工现场临时用电的总负荷和布置情况，需要计算电缆的截面积、长度和敷设方式。

1.电缆截面积计算电缆截面积的计算需要考虑负荷、长度和线路损耗等因素。

根据电缆的截面积和电缆电压等级，可以确定电缆的耐受电流。

一般使用的电缆截面积公式为：截面积（mm²）= 负荷（kW）/ （电压× 电缆耐受电流）。

2.电缆长度计算电缆长度的计算需要考虑施工现场的布置情况，包括线路的走向、耐力和安全保护等要素。

3.敷设方式选择根据电缆的长度和敷设环境的特点，选择合适的敷设方式，包括直埋、桥架、电缆槽等。

三、电线选择在施工现场临时用电中，电线的选择主要需要考虑负荷、敷设环境和线路长度等因素。

根据实际情况选择合适的电线规格。

1.电线截面积计算根据负荷、线路长度和额定电流等参数，选择合适的电线截面积。

一般情况下，截面积的计算公式为：截面积（mm²）= （负荷× 1000）/（电压× 线路电流）。

2.电线标称电流选择根据选定的电线截面积和环境温度，查表选择合适的电线标称电流。

四、线路容量计算线路容量计算是为了保证线路的安全运行和电力传输的稳定性。

根据负荷、电压等参数计算线路的容量。

临时用电专项施工方案施工现场电源负荷计算与优化方案在施工工地的临时用电系统中，电源负荷的计算和优化方案是十分关键的。

合理计算和优化施工现场的电源负荷，不仅可以确保施工过程中的电力供应可靠性，同时也可以提高电能利用效率和降低能源成本。

本文将针对临时用电专项施工方案，探讨施工现场电源负荷的计算与优化方案。

一、电源负荷计算1. 施工用电设备清单首先，需要明确施工现场所需使用的电器设备清单，包括但不限于电动工具、吊装设备、照明设备、通风设备等。

对于每个设备，需要确认其额定功率和使用时间。

2. 功率计算根据设备清单中各个设备的额定功率，计算每个设备的功率需求。

考虑到设备同时使用的情况，需要将各个设备的功率相加得到总功率需求。

3. 考虑功率因数在电能使用中，功率因数是一个重要的参数。

对于工地临时用电系统，要考虑使用的设备是否存在功率因数较低的情况。

在计算电源负荷时，需要将功率因数进行修正，确保计算结果的准确性。

4. 考虑安全系数在实际施工中，电器设备可能会存在额外的功率需求。

为了弥补这些额外需求，可以引入安全系数，将总功率需求进行扩大，以提供足够的电力供应。

二、电源负荷优化方案1. 负载平衡通过对电源负荷的优化，可以实现负载平衡。

负载平衡是指将电源负荷合理分配到不同电线路上，以避免某一电线路的负载过重，导致电线过热、跳闸等问题。

通过在设计阶段考虑电源负荷的分布，合理规划电线路的布置，可以有效实现负载平衡。

2. 用能效率提升在电源负荷优化中，可以通过提升用能效率来降低电能消耗。

例如，选择高效节能的电器设备、优化设备使用方案、合理设置设备的工作模式等手段，都可以提高用能效率，减少能源浪费。

3. 电源管理系统引入先进的电源管理系统，可以实现对施工现场电源负荷的实时监测和管理。

通过监测各个设备的用电情况、优化能源分配策略，电源管理系统可以帮助实现电源负荷的智能化调控。

通过及时掌握电源负荷的变化情况，可以做出相应的调整，确保施工现场的电力供应与需求的平衡。

施工现场临时电负荷计算在施工现场，临时电是指为了满足施工期间对电力的需求而临时设置的电力设施。

在计算施工现场临时电负荷时，需要考虑施工期间各类设备和工艺对电力的实际需求，保证安全、可靠供电。

下面将详细介绍施工现场临时电负荷计算的方法。

首先，需要了解施工现场的主要用电设备和工艺。

这些设备和工艺包括但不限于施工机械设备、照明设备、空调设备、电动工具、起重设备、电焊设备等。

对每个设备和工艺，需要明确其额定功率和使用时间。

其次，需要根据设备和工艺的额定功率和使用时间计算每个设备和工艺的电能消耗量。

电能消耗量的计算公式为：电能消耗量=额定功率×使用时间。

其中，额定功率的单位为千瓦（kW），使用时间的单位为小时（h）。

对于周期性使用的设备和工艺，需要将使用时间乘以周期的次数。

接下来，需要将各个设备和工艺的电能消耗量进行汇总，得到总的临时电负荷。

总的临时电负荷等于各个设备和工艺的电能消耗量之和。

在计算临时电负荷时，还需要进行负载补偿。

负载补偿是为了保证设备和工艺同时运行时电力供应的稳定性和可靠性，避免电源过载。

负载补偿的方法有两种：一是按设备和工艺的峰值负荷进行计算，即将设备和工艺的电能消耗量的最大值作为负载补偿的标准；二是按设备和工艺的平均负荷进行计算，即将设备和工艺的电能消耗量的平均值作为负载补偿的标准。

最后，需要将计算出的临时电负荷与供电设备的额定容量进行对比，以确定供电设备是否满足需求。

供电设备的额定容量应大于等于临时电负荷。

如果供电设备的额定容量小于临时电负荷，需要增加供电设备或采取其他措施来满足电力需求。

综上所述，施工现场临时电负荷计算包括确定设备和工艺的额定功率和使用时间，计算电能消耗量，进行负载补偿，最后与供电设备的额定容量进行对比。

通过科学的计算方法，可以确保施工现场的安全、可靠供电，满足施工期间对电力的需求。
