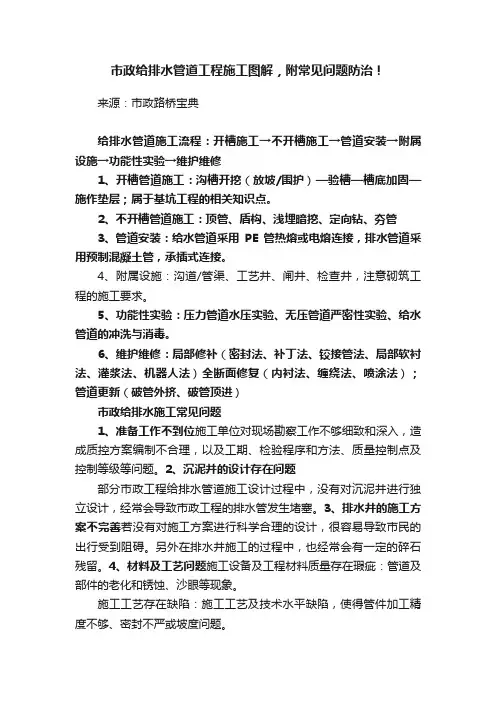

市政给排水管道工程施工图解，附常见问题防治！来源：市政路桥宝典给排水管道施工流程：开槽施工→不开槽施工→管道安装→附属设施→功能性实验→维护维修1、开槽管道施工：沟槽开挖（放坡/围护）—验槽—槽底加固—施作垫层；属于基坑工程的相关知识点。

2、不开槽管道施工：顶管、盾构、浅埋暗挖、定向钻、夯管3、管道安装：给水管道采用PE管热熔或电熔连接，排水管道采用预制混凝土管，承插式连接。

4、附属设施：沟道/管渠、工艺井、闸井、检查井，注意砌筑工程的施工要求。

5、功能性实验：压力管道水压实验、无压管道严密性实验、给水管道的冲洗与消毒。

6、维护维修：局部修补（密封法、补丁法、铰接管法、局部软衬法、灌浆法、机器人法）全断面修复（内衬法、缠绕法、喷涂法）；管道更新（破管外挤、破管顶进）市政给排水施工常见问题1、准备工作不到位施工单位对现场勘察工作不够细致和深入，造成质控方案编制不合理，以及工期、检验程序和方法、质量控制点及控制等级等问题。

2、沉泥井的设计存在问题部分市政工程给排水管道施工设计过程中，没有对沉泥井进行独立设计，经常会导致市政工程的排水管发生堵塞。

3、排水井的施工方案不完善若没有对施工方案进行科学合理的设计，很容易导致市民的出行受到阻碍。

另外在排水井施工的过程中，也经常会有一定的碎石残留。

4、材料及工艺问题施工设备及工程材料质量存在瑕疵：管道及部件的老化和锈蚀、沙眼等现象。

施工工艺存在缺陷：施工工艺及技术水平缺陷，使得管件加工精度不够、密封不严或坡度问题。

回填土沉陷情况严重：回填土压实作业不到位、土层稳固及强度不达标、含水量超标的情况，造成回填土沉降现象严重。

市政给排水管道常见质量通病防治管道位置偏移或积水产生原因测量差错，施工走样和意外的避让原有构筑物，在平面上产生位置偏移，立面上产生积水甚至倒坡现象。

防治措施（1）施工前认真按照施工测量规范和规程进行交接桩复测与保护。

（2）施工放样结合水文地质条件，按照埋置深度和设计要求以及有关规定放样，须复测检验误差符合要求后交付施工。

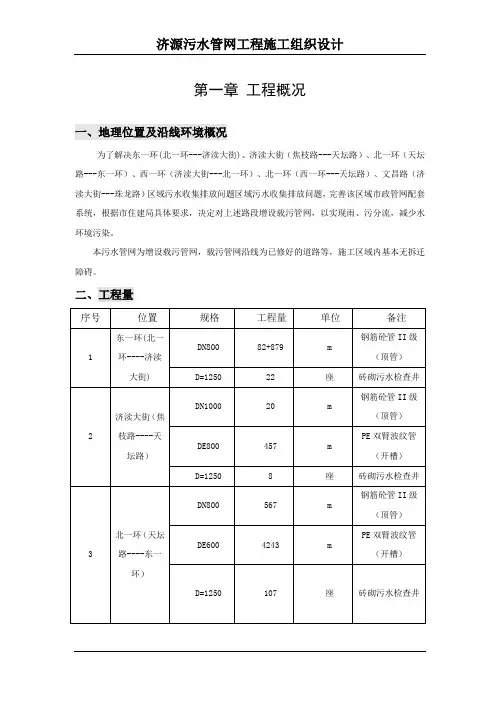

第一章工程概况一、地理位置及沿线环境概况为了解决东一环(北一环---济渎大街)、济渎大街（焦枝路---天坛路）、北一环（天坛路---东一环）、西一环（济渎大街---北一环）、北一环（西一环---天坛路）、文昌路（济渎大街---珠龙路）区域污水收集排放问题区域污水收集排放问题，完善该区域市政管网配套系统，根据市住建局具体要求，决定对上述路段增设载污管网，以实现雨、污分流，减少水环境污染。

本污水管网为增设载污管网，载污管网沿线为已修好的道路等，施工区域内基本无拆迁障碍。

二、工程量三、管材及其它材料4.1管材（1）顶管施工：顶管施工的钢筋砼采用顶管专用的钢承口II 级钢筋砼管，用于制作管子的砼强度等级不得低于C40，且管端200mm-300mm范围内增加环筋的数量和配置U型箍筋或其它形式加强筋；管材质量应符合《砼和钢筋砼排水管》（GB/T11836-2009）的规定，并能满足标准《顶进施工法用钢筋砼排水管》（J/T640-1996）。

(2)检查井采用铸铁井圈，防盗加重铸铁井盖，用重型井座。

检查井周围采用石灰土（含灰10%）分层回填，宽度50cm。

第二章工程目标一、工程质量目标1、本工程质量目标：达到国家规定的合格标准，一次验收合格通过并确保济源市优良样板工程；2、分部、分项工程质量目标：达到国家规定的合格标准，一次验收合格通过并确保济源市优良样板工程；二、工期目标本工程预计工期为100天，计划开工日期以批准日期为准。

三、现场管理目标施工现场按照《济源市文明安全工地标准》进行布置和管理、确保工地的安全文明施工。

在施工过程中，加强现场施工管理，为保护周边环境以及维护施工现场的安全，降低尘埃，及时覆盖、清除和搬走在施工过程中产生的垃圾，减少对周围环境的影响，确保粉尘、噪音、废水、废气的排放达到国家规定的有关标准。

四、安全施工目标1、不发生死亡或重伤事故；2、不发生中毒、中暑或职业病事故；3、不发生重大责任事故（经济损失5万元以上）；4、轻伤工伤事故频率在0.24%以下。

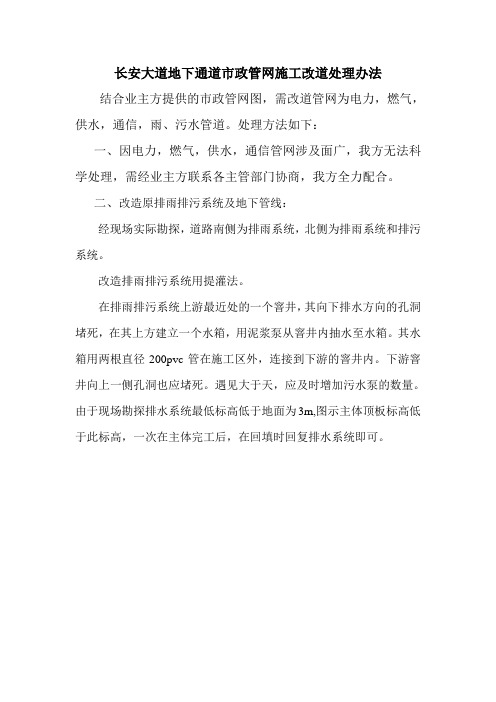

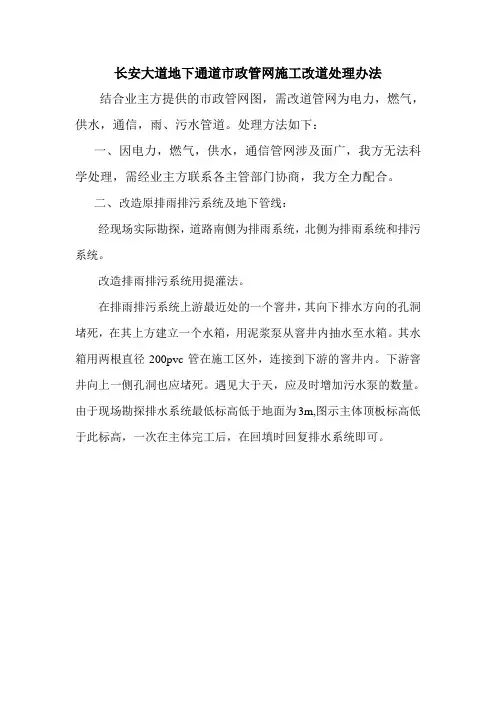

长安大道地下通道市政管网施工改道处理办法结合业主方提供的市政管网图，需改道管网为电力，燃气，供水，通信，雨、污水管道。

处理方法如下：
一、因电力，燃气，供水，通信管网涉及面广，我方无法科学处理，需经业主方联系各主管部门协商，我方全力配合。

二、改造原排雨排污系统及地下管线：
经现场实际勘探，道路南侧为排雨系统，北侧为排雨系统和排污系统。

改造排雨排污系统用提灌法。

在排雨排污系统上游最近处的一个窨井，其向下排水方向的孔洞堵死，在其上方建立一个水箱，用泥浆泵从窨井内抽水至水箱。

其水箱用两根直径200pvc管在施工区外，连接到下游的窨井内。

下游窨井向上一侧孔洞也应堵死。

遇见大于天，应及时增加污水泵的数量。

由于现场勘探排水系统最低标高低于地面为3m,图示主体顶板标高低于此标高，一次在主体完工后，在回填时回复排水系统即可。

改造提升排水管网工程方案一、引言排水管网是城市基础设施之一，对城市的防洪排涝和环境卫生起着重要的作用。

然而，随着城市的发展和建设，原有的排水管网已经不能满足城市发展的需要，出现了一系列的问题，如排水能力不足、管网老化、漏水严重等。

因此，改造提升排水管网工程成为当前城市建设的重要课题之一。

本文将从改造提升排水管网的必要性、目标、原则、方案设计、工程实施和效果评估等方面对改造提升排水管网工程进行详细的介绍和分析。

二、改造提升排水管网的必要性1. 城市发展需要：随着城市的发展和建设，城市面积不断扩大，人口不断增加，城市排水量和污水排放量也在不断增加。

原有的排水管网已经不能满足城市发展的需要，特别是在暴雨天气下出现了排水不畅和积水的现象。

2. 管网老化和漏水严重：部分城市的排水管网已经使用了数十年甚至上百年，管道老化严重，漏水现象较为严重，严重影响了排水管网的正常运行。

3. 环境治理需要：排水管网的老化和漏水导致了城市的环境卫生问题，影响了城市的形象和市民的生活质量。

因此，改造提升排水管网工程对于环境治理也有着重要的意义。

综上所述，改造提升排水管网工程是当前城市建设的迫切需要，也是促进城市发展、改善城市环境的重要举措。

三、改造提升排水管网的目标1. 提高排水能力：通过改造提升排水管网，提高排水管网的排水能力，使其能够适应城市发展的需要，特别是在暴雨天气下仍能保持畅通。

2. 减少漏水损失：通过改造提升排水管网，减少管网的漏水损失，提高管网的运行效率，节约水资源。

3. 优化管网结构：对原有排水管网进行合理的优化和改造，提高管网的整体运行效率和处理能力。

4. 改善城市环境：改造提升排水管网工程将有助于改善城市的环境卫生，提高市民的生活质量。

四、改造提升排水管网的原则1. 综合规划：改造提升排水管网工程应当结合城市的整体规划，合理布局管网和设施，避免重复建设和资源浪费。

2. 先进技术：改造提升排水管网应当采用先进的技术和设备，提高管网的运行效率和处理能力。

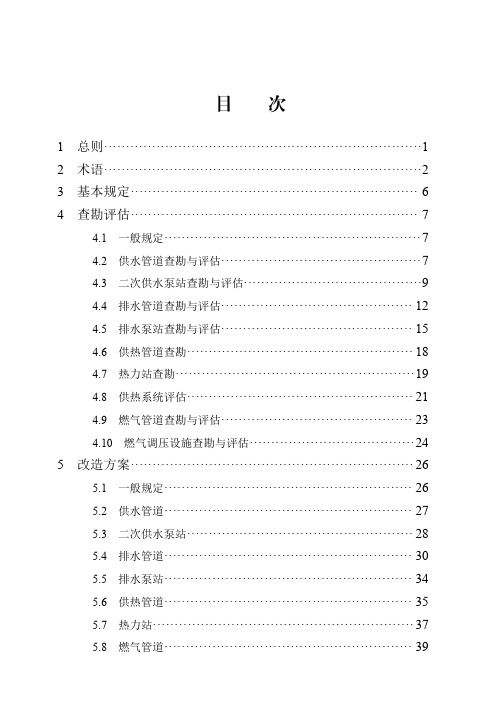

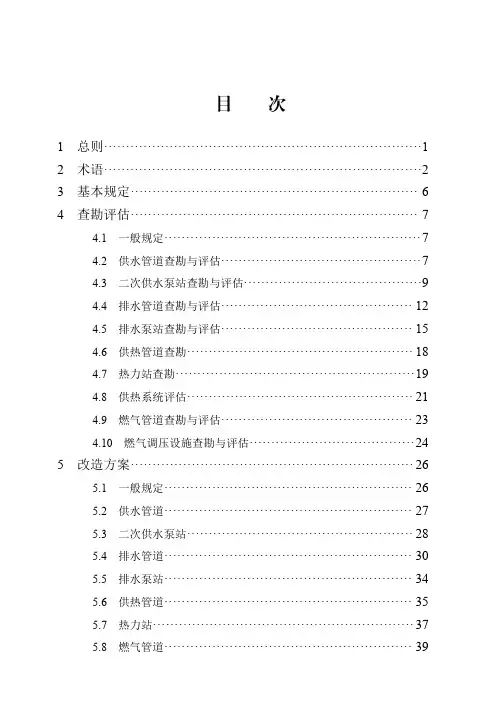

目次1总则 (1)2术语 (2)3基本规定 (6)4查勘评估 (7)4.1一般规定 (7)4.2供水管道查勘与评估 (7)4.3二次供水泵站查勘与评估 (9)4.4排水管道查勘与评估 (12)4.5排水泵站查勘与评估 (15)4.6供热管道查勘 (18)4.7热力站查勘 (19)4.8供热系统评估 (21)4.9燃气管道查勘与评估 (23)4.10燃气调压设施查勘与评估 (24)5改造方案 (26)5.1一般规定 (26)5.2供水管道 (27)5.3二次供水泵站 (28)5.4排水管道 (30)5.5排水泵站 (34)5.6供热管道 (35)5.7热力站 (37)5.8燃气管道 (39)5.9燃气调压设施 (40)5.10检测与控制 (41)6施工与验收 (44)6.1一般规定 (44)6.2基坑（槽）施工与质量验收 (45)6.3管道施工与质量验收 (45)6.4二次供水泵站、排水泵站、热力站、燃气调压设施施工与质量验收 (46)6.5竣工验收 (47)附录A二次供水泵站质量评估 (48)附录B功能性缺陷维护指数计算 (53)附录C结构性缺陷修复指数计算 (55)附录D排水泵站质量评估 (58)附录E排水泵站安全状况评估 (64)附录F供热系统查勘评估指标标准值 (67)附录G燃气管道评估 (69)附录H钢质管道外腐蚀评价级别 (73)附录I钢质管道管体腐蚀评价级别 (75)附录J调压站、调压装置评估 (76)附录K排水管道改造技术路线图 (80)本标准用词说明 (81)引用标准名录 (82)条文说明 (85)Contents1General Provisions (1)2Terms (2)3Basic Requirements (6)4Survey and Assessment (7)4.1General Requirements (7)4.2Survey and Assessment of Water Supply Pipelines (7)4.3Survey and Asssessment of Secondary Water SupplyPumping Station (9)4.4Survey and Assessment of Sewer Pipelines (12)4.5Survey and Assessment of Drainage Pumping Station (15)4.6Survey of City Heating Pipelines (18)4.7Survey of Substation (19)4.8Assessment of Heating System (21)4.9Survey and Assessment of Gas Pipelines (23)4.10Survey and Assessment of Gas Pressure Regulators (24)5Transformation Scheme (26)5.1General Requirements (26)5.2Water Supply Pipelines (27)5.3Secondary Water Supply Pumping Station (28)5.4Sewer Pipelines (30)5.5Drainage Pumping Station (34)5.6City Heating Pipelines (35)5.7Substation (37)5.8Gas Pipelines (39)5.9Gas Pressure Regulators (40)5.10Measuring and Control (41)6Construction and Acceptance (44)6.1General Requirements (44)6.2Construction and Quality Acceptance of Excavation(groove) (45)6.3Construction and Quality Acceptance of Pipelines (45)6.4Construction and Quality Acceptance of SecondaryWater Supply Pumping Station,Drainage PumpingStation,Substation and Gas Pressure Regulator (46)6.5Completion Acceptance (47)Appendix A Quality Assessment of Secondary Water SupplyPumping Station (48)Appendix B Calculation of Maintenance Index of FunctionalDefect (53)Appendix C Calculation of Repair Index of Structural Defect (55)Appendix D Quality Assessment of Drainage Pumping Station (58)Appendix E Safety Assessment of Drainage Pumping Station (64)Appendix F Standard value of Survey Assessment Index ofHeating System (67)Appendix G Assessment of Gas Pipelines (69)Appendix H Assessment Grade of Steel Pipeline ExternalCorrosion (73)Appendix I Assessment Grade of Steel Pipeline InternalCorrosion (75)Appendix J Assessment of Pressure Regulating Station andEquipment (76)Appendix K Technology Roadmap of Sewer PipelinesReconstruction (80)Explanation of Wording in this Specification (81)List of Quoted Standards (82)Explanation of Provisions (85)1总则1.0.1为规范城镇市政老旧管网改造工程，保障市政老旧管网改造后的功能与使用安全，制定本标准。

霍林郭勒市2016年污水管网新建改建工程招标编号RXHB-31施工组织设计第一章. 工程概况1.市政排水管网工程改造工程概况（1）工程名称：霍市2016年污水管网新建及改建工程（2）工程地点：霍市就业局、建业小区、怡景花园、沿山路，百合家园。

（3）工程特点：工程施工地点较分散管线位置多为回填砂砾，污水管材多样多为HDPE管和混凝土管，本工程除有新建管道外还包括玻璃管化粪池和污水检查井。

2.主要工程量HDPE双壁波纹管DN300 1391.2米HDPE双壁波纹管DN400 495.6米HDPE双壁波纹管DN500 180米化粪池6个检查井60个隔油池2个第二章.施工组织机构我项目部对该项施工很重视，特成立领导小组，以更好地指挥和调度本次施工，提前做好组织措施和技术措施，使之顺利进行。

小组成员如下：施工现场负责人：方承志技术负责人：伍华安全负责人：杨余宝质量监督人：周建华以上人员在整个施工过程中必须在场，统一调度，紧密配合，及时、高效的处理、解决施工过程中出现的各种问题，确保施工顺利进行。

第三章.施工方法及技术措施结合本工程的特点及施工要求，本工程的施工顺序如下：1.施工前准备工作（1）作业人员和施工管理人员，必须熟悉图纸。

基础开挖前，做好对施工员、挖掘机操作司机的技术交底工作，使所有人员均做到心中有数。

安排工作经验丰富的挖掘机司机进行操作，每台挖掘机均配施工员现场指挥。

（2）测量工具检验合格，且在检验有效期期内。

（3）作好设备试运转：对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转。

2.现场土方开挖（1）施工测量：施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法，布设测量控制网，并报监理工程师批准。

由测量人员根据设计图纸放出管线及井位。

注意预留工作位宽度。

将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。

在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。

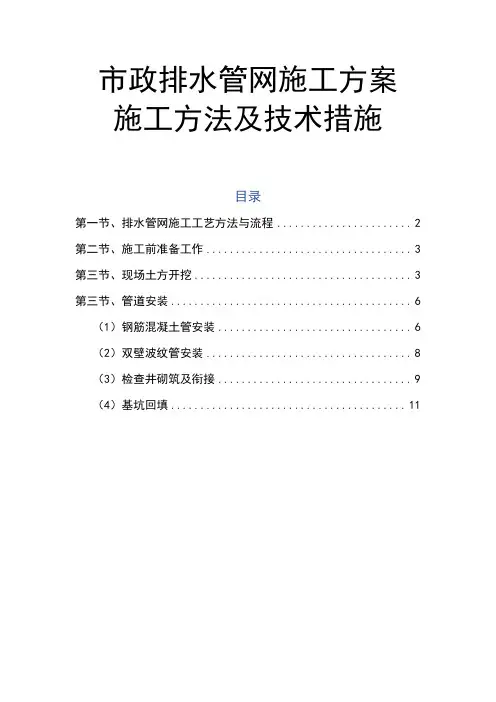

市政排水管网施工方案施工方法及技术措施目录第一节、排水管网施工工艺方法与流程 (2)第二节、施工前准备工作 (3)第三节、现场土方开挖 (3)第三节、管道安装 (6)（1）钢筋混凝土管安装 (6)（2）双壁波纹管安装 (8)（3）检查井砌筑及衔接 (9)（4）基坑回填 (11)第一节、排水管网施工工艺方法与流程结合本工程的特点及施工要求，本工程的施工顺序如下：第二节、施工前准备工作（1）作业人员和施工管理人员，必须熟悉图纸。

基础开挖前，做好对施工员、挖掘机操作司机的技术交底工作，使所有人员均做到心中有数。

安排工作经验丰富的挖掘机司机进行操作，每台挖掘机均配施工员现场指挥。

（2）测量工具检验合格，且在检验有效期期内。

（3）作好设备试运转：对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转。

第三节、现场土方开挖（1）施工测量：施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法，布设测量控制网，并报监理工程师批准。

由测量人员根据设计图纸放出管线及井位。

注意预留工作位宽度。

将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。

在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。

（2）管沟开挖：开挖沟槽用反铲挖掘机进行开挖（70%），人工辅助配合（30%）。

沟槽挖土方用自卸车外运至指定地点弃。

根据反铲挖掘机的特点，采用自上而下的开挖方式。

粗挖部分（雨、污主干管埋深超2.5m）采用1m3反铲挖土运至指定的弃土场,对于房子周围检查井连接至化粪池段的排水管,因埋土深度在2m左右,故采用0.5 m3反铲小挖机挖土。

机械开挖至距设计坑底标高20cm左右时，改用人工开挖、检平，尽量避免超挖现象。

沟槽底土面层尽量避免不超挖或扰动，若发生超挖或扰动，即将扰动部分清除，并将超挖.和清除位置填回石屑或碎石、砂，并夯实。

城市道路市政排水管网改造施工方案一、项目背景随着城市的快速发展和人口的增加，城市道路的排水系统需要进行改造以满足日益增长的需求。

因此，本施工方案针对城市道路市政排水管网改造提出了相应的策略和措施。

二、目标和目的1. 目标：提升城市道路排水系统的效能和可靠性。

2. 目的：减少道路积水现象，保障交通畅通和市民生活质量。

三、施工方案1. 前期筹备：a. 进行现场勘察，了解道路排水系统的现状和问题。

b. 制定详细的规划方案，包括排水管网的布局和设计。

2. 施工过程：a. 清理现有排水管道，彻底清除阻塞物。

b. 更换老旧管道和设备，确保排水系统的可靠性。

c. 新增加排水口和井盖，增加排水能力。

d. 进行排水管网测试和调试，确保系统运行正常。

3. 完工验收：a. 进行系统的功能性和稳定性试验。

b. 检查施工质量，确保符合相关标准和要求。

c. 提供完善的施工记录和文档。

四、安全措施1. 工地安全：确保工地设施完善，工作人员配备必要的安全装备。

2. 施工安全：严格按照施工规范进行作业，遵守施工期间的安全要求。

3. 交通安全：设置施工交通标志和警示设备，保障施工期间的交通安全。

五、项目计划根据实际情况和项目要求，制定详细的施工计划，并确保按时完成。

六、项目预算根据施工方案和相关要求，制定合理的项目预算，并进行预算控制。

七、沟通与协调在施工过程中，与相关部门和居民进行沟通和协调，确保施工顺利进行。

八、风险评估与应对进行相关风险评估，制定应对措施，以应对施工过程中可能出现的问题和风险。

九、总结通过本项目的施工，预计道路排水系统的效能和可靠性将得到显著提升，为城市交通畅通和市民生活提供良好的保障。

以上为城市道路市政排水管网改造施工方案的概要内容。

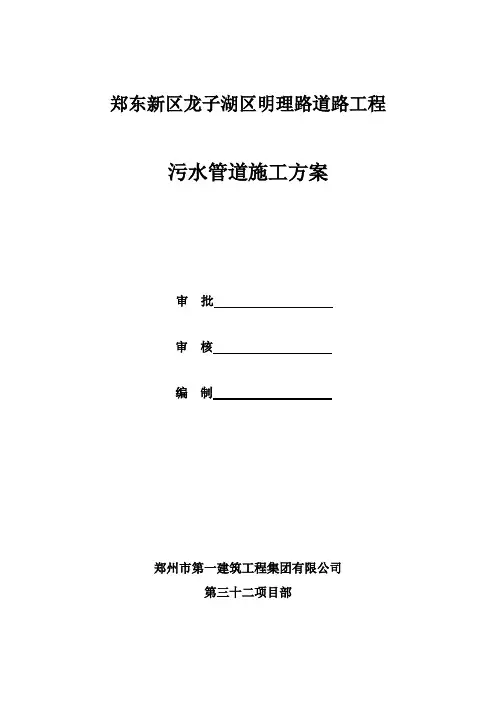

郑东新区龙子湖区明理路道路工程污水管道施工方案审批审核编制郑州市第一建筑工程集团有限公司第三十二项目部目录目录 (2)第一章编制依据 (1)编制目的 (1)编制原则 (1)编制依据 (1)第二章工程概况 (2)工程概况 (2)管道设计 (2)、管材、接口与基础 (2)、检查井 (3)、污水支管 (3)、砌体要求 (4)、沟槽开挖及回填 (4)场地环境分析 (4)、自然环境 (4)、场地环境 (5)施工条件 (5)第三章施工部署及施工方案 (6)施工实施目标 (6)施工总体部署 (6)施工方案 (6)、测量放线 (7)、沟槽开挖 (7)、砂石垫层施工 (8)、管道铺设安装 (8)、砂石基础回填施工 (9)、污水检查井施工 (10)、管道闭水试验 (12)、土方回填 (14)、原有市政管网保护 (15)第四章施工进度计划 (17)施工人力的计划 (17)施工材料的计划 (17)施工机械使用计划 (18)第五章质量保证措施 (19)质量管理制度 (19)污水工程施工的质量保证措施 (19)第六章安全保证措施 (21)安全生产的原则 (21)施工安全保证措施 (21)第七章文明施工措施 (23)文明施工措施 (23)第一章编制依据编制目的本施工组织设计的编制目的，旨在为郑东新区龙子湖区明理路工程投标阶段提供较为完善的纲领性文件。

在施工阶段，我们将结合以往类似工程施工管理经验，对投标阶段施工组织设计作适当调整，以便更好地指导工程施工管理，以确保实施优质、按期、高效、低耗、安全、文明地完成本工程的建设。

编制原则一、遵循招标文件及招标补遗书的各项条款的原则。

二、坚持招标文件和设计施工图纸中的技术规范的原则，正确组织施工，确保工程质量达到合格标准，确保产品使业主满意。

三、实行“项目法施工”的原则。

四、坚持实事求是的原则，根据本单位的实力，确保施工组织的可行性先进性和合理性。

五、充分发挥机械化、专业化、军事化管理模式的企业优势的原则。
