外墙EPS板保温系统施工工艺(含构造详图)外墙EPS板保温系统施工工艺一、工程施工技术规程及控制要点1、聚苯板外保温施工技术规程（1）聚苯板外墙外保温系统构造见下图：附图1-1：混凝土基层墙体聚苯板保温基本构造：（2）聚苯板外墙外保温系统的材料组成见下表：二、聚苯板外保温系统施工方案（一）、操作流程见下图：（二）、E P S板保温系统控制要点1．对施工环境的要求●施工环境、基层及使用的材料的温度不低于+5Cº。

不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工过程中结皮而影响施工质量。

●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。

●在外墙外保温体系中应使用公司提供或指定的配套材料,以确保材料的相容性及整个体系的质量。

2．建筑物和外墙体的要求●墙体的湿度不应高于其与环境的平衡湿度。

●墙体表面不得有污迹灰尘污或油脂类物质。

●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/m m²）。

●内墙抹灰砂浆、干粉砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。

●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。

●对所有水平方向的构件（如挑檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。

3、保温施工前条件●屋面防水施工完毕保护层施工完毕，所有出墙管安装完毕（空调出墙管、燃气不锈钢管、新风管等），所有预埋铁件完成（落水管管卡），小露台防水施工完毕，顶层与首层窗框安装完毕。

4、节点防水●根据节点图对窗口四周、空调板迎水面阴角、飘窗板迎水面阴角、顶层飘窗板、落水管及穿墙管等需防水处理位置进行防水处理。

●对于落水管及穿墙管等特殊易渗部位，管道周围保温板需满粘，周圈150m m范围内满刷防水胶浆行防水处理（见下图）。

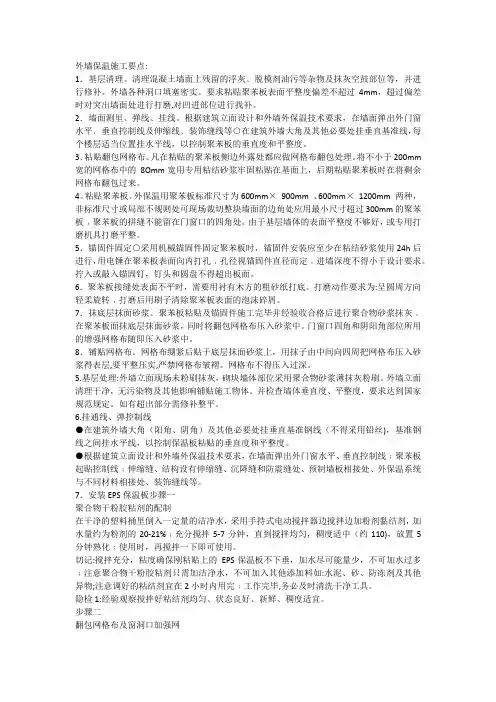

外墙保温施工要点:1．基层清理。

清理混凝土墙面上残留的浮灰﹑脱模剂油污等杂物及抹灰空鼓部位等，并进行修补。

外墙各种洞口填塞密实。

要求粘贴聚苯板表面平整度偏差不超过4mm，超过偏差时对突出墙面处进行打磨,对凹进部位进行找补。

2．墙面测里、弹线、挂线。

根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平﹑垂直控制线及伸缩线﹑装饰缝线等○在建筑外墙大角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。

3．粘贴翻包网格布。

凡在粘贴的聚苯板侧边外露处都应做网格布翻包处理。

将不小于200mm 宽的网格布中的8Omm宽用专用粘结砂浆牢固粘贴在基面上，后期粘贴聚苯板时在将剩余网格布翻包过来。

4。

粘贴聚苯板。

外保温用聚苯板标准尺寸为600mm×900mm 、600mm×1200mm 两种，非标准尺寸或局部不规则处可现场裁切整块墙面的边角处应用最小尺寸超过300mm的聚苯板﹐聚苯板的拼缝不能留在门窗口的四角处。

由于基层墙体的表面平整度不够好，或专用打磨机具打磨平整。

5．锚固件固定○采用机械锚固件固定聚苯板时，锚固件安装应至少在粘结砂浆使用24h后进行，用电锤在聚苯板表面向内打孔﹐孔径视锚固件直径而定﹐进墙深度不得小于设计要求。

拧入或敲入锚固钉，钉头和圆盘不得超出板面。

6．聚苯板接缝处表面不平时，需要用衬有木方的粗砂纸打底。

打磨动作要求为:呈圆周方向轻柔旋转﹐打磨后用刷子清除聚苯板表面的泡沫碎屑。

7．抹底层抹面砂浆。

聚苯板粘贴及锚固件施工完毕并经验收合格后进行聚合物砂浆抹灰﹐在聚苯板面抹底层抹面砂浆，同时将翻包网格布压入砂浆中。

门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。

8．铺贴网格布。

网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆得表层,要平整压实,严禁网格布皱褶。

网格布不得压入过深。

5.基层处理:外墙立面现场未粉刷抹灰，砌块墙体部位采用聚合物砂浆薄抹灰粉刷。

外墙EPS板保温系统施工工艺(含构造详图)外墙EPS板保温系统施工工艺一、工程施工技术规程及控制要点1、聚苯板外保温施工技术规程（1）聚苯板外墙外保温系统构造见下图：附图1-1：混凝土基层墙体聚苯板保温基本构造：（2）聚苯板外墙外保温系统的材料组成见下表：二、聚苯板外保温系统施工方案（一）、操作流程见下图：（二）、E P S板保温系统控制要点1．对施工环境的要求●施工环境、基层及使用的材料的温度不低于+5Cº。

不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工过程中结皮而影响施工质量。

●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。

●在外墙外保温体系中应使用公司提供或指定的配套材料,以确保材料的相容性及整个体系的质量。

2．建筑物和外墙体的要求●墙体的湿度不应高于其与环境的平衡湿度。

●墙体表面不得有污迹灰尘污或油脂类物质。

●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/m m²）。

●内墙抹灰砂浆、干粉砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。

●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。

●对所有水平方向的构件（如挑檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。

3、保温施工前条件●屋面防水施工完毕保护层施工完毕，所有出墙管安装完毕（空调出墙管、燃气不锈钢管、新风管等），所有预埋铁件完成（落水管管卡），小露台防水施工完毕，顶层与首层窗框安装完毕。

4、节点防水●根据节点图对窗口四周、空调板迎水面阴角、飘窗板迎水面阴角、顶层飘窗板、落水管及穿墙管等需防水处理位置进行防水处理。

●对于落水管及穿墙管等特殊易渗部位，管道周围保温板需满粘，周圈150m m范围内满刷防水胶浆行防水处理（见下图）。

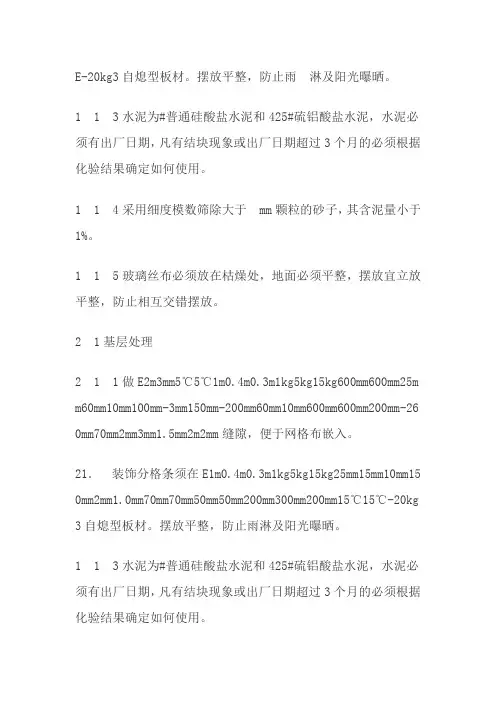

E-20kg3自熄型板材。

摆放平整，防止雨淋及阳光曝晒。

1 1 3水泥为#普通硅酸盐水泥和425#硫铝酸盐水泥，水泥必须有出厂日期，凡有结块现象或出厂日期超过3个月的必须根据化验结果确定如何使用。

1 1 4采用细度模数筛除大于mm颗粒的砂子，其含泥量小于1%。

1 1 5玻璃丝布必须放在枯燥处，地面必须平整，摆放宜立放平整，防止相互交错摆放。

2 1基层处理2 1 1做E2m3mm5℃5℃1m0.4m0.3m1kg5kg15kg600mm600mm25m m60mm10mm100mm-3mm150mm-200mm60mm10mm600mm600mm200mm-26 0mm70mm2mm3mm1.5mm2m2mm缝隙，便于网格布嵌入。

21．装饰分格条须在E1m0.4m0.3m1kg5kg15kg25mm15mm10mm15 0mm2mm1.0mm70mm70mm50mm50mm200mm300mm200mm15℃15℃-20kg 3自熄型板材。

摆放平整，防止雨淋及阳光曝晒。

1 1 3水泥为#普通硅酸盐水泥和425#硫铝酸盐水泥，水泥必须有出厂日期，凡有结块现象或出厂日期超过3个月的必须根据化验结果确定如何使用。

1 1 4采用细度模数筛除大于mm颗粒的砂子，其含泥量小于1%。

1．1 5玻璃丝布必须放在枯燥处，地面必须平整，摆放宜立放、平整，防止相互交错摆放。

2 1基层处理2 1 1做E2m3mm5℃5℃1m0.4m0.3m1kg5kg15kg600mm600mm25m m60mm10mm100mm-3mm150mm-200mm60mm10mm600mm600mm200mm-26 0mm70mm2mm3mm1.5mm2m2mm缝隙，便于网格布嵌入。

2021装饰分格条须在E1kg25kg25mm15mm10mm25℃150mm2mm1.0m m70mm70mm50mm50mm200mm300mm200mm15℃15℃-20kg3自熄型板材。

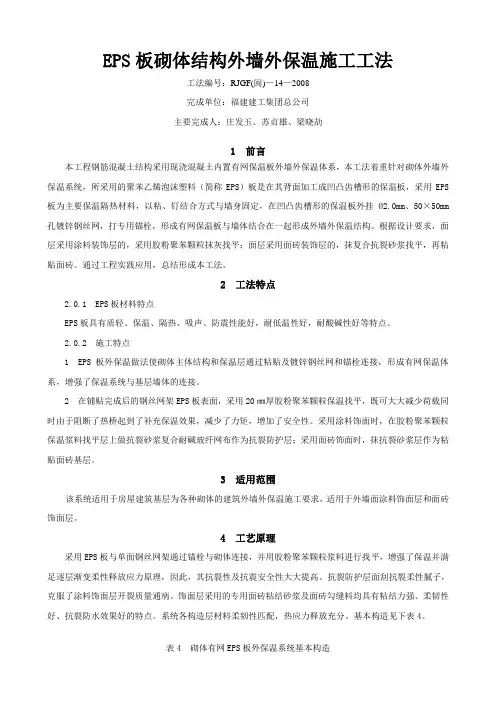

EPS板砌体结构外墙外保温施工工法工法编号：RJGF(闽)—14—2008完成单位：福建建工集团总公司主要完成人：庄发玉、苏贞雄、梁晓劼1 前言本工程钢筋混凝土结构采用现浇混凝土内置有网保温板外墙外保温体系，本工法着重针对砌体外墙外保温系统，所采用的聚苯乙烯泡沫塑料（简称EPS）板是在其背面加工成凹凸齿槽形的保温板，采用EPS 板为主要保温隔热材料，以粘、钉结合方式与墙身固定，在凹凸齿槽形的保温板外挂Ø2.0mm、50×50mm 孔镀锌钢丝网，打专用锚栓，形成有网保温板与墙体结合在一起形成外墙外保温结构。

根据设计要求，面层采用涂料装饰层的，采用胶粉聚苯颗粒抹灰找平；面层采用面砖装饰层的，抹复合抗裂砂浆找平，再粘贴面砖。

通过工程实践应用，总结形成本工法。

2 工法特点2.0.1 EPS板材料特点EPS板具有质轻、保温、隔热、吸声、防震性能好，耐低温性好，耐酸碱性好等特点。

2.0.2 施工特点1 EPS板外保温做法使砌体主体结构和保温层通过粘贴及镀锌钢丝网和锚栓连接，形成有网保温体系，增强了保温系统与基层墙体的连接。

2 在铺贴完成后的钢丝网架EPS板表面，采用20㎜厚胶粉聚苯颗粒保温找平，既可大大减少荷载同时由于阻断了热桥起到了补充保温效果，减少了力矩，增加了安全性。

采用涂料饰面时，在胶粉聚苯颗粒保温浆料找平层上做抗裂砂浆复合耐碱玻纤网布作为抗裂防护层；采用面砖饰面时，抹抗裂砂浆层作为粘贴面砖基层。

3 适用范围该系统适用于房屋建筑基层为各种砌体的建筑外墙外保温施工要求，适用于外墙面涂料饰面层和面砖饰面层。

4 工艺原理采用EPS板与单面钢丝网架通过锚栓与砌体连接，并用胶粉聚苯颗粒浆料进行找平，增强了保温并满足逐层渐变柔性释放应力原理，因此，其抗裂性及抗震安全性大大提高。

抗裂防护层面刮抗裂柔性腻子，克服了涂料饰面层开裂质量通病。

饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。

外墙保温工程施工设计方案编制单位:编制日期:目录一．工程概况二．外墙外保温施工工艺三．质量标准四．质量保证措施五．实现质量目标措施六．成品保护措施七．其他注意事项八. 材料节约措施九．安全及文明措施十. 对总包单位配合要求十一. 外保温细部做法附图一.工程概况1、工程地点：2、工程名称：外墙保温工程3、节能做法：外墙采用EPS板薄抹灰外墙外保温一体化系统4、施工面积保温约平方米。

二.外墙外保温施工工艺（一）、施工及编制依据：1、《居住建筑节能设计标准》（DBJ 14-037）2、《建筑节能工程施工质量验收规范》GB504113、《民用建筑热工设计规范》GB501764、《外墙外保温应用技术规程》（DBJ14-035-2007）5、省标《外墙外保温构造详图》（三）聚苯板抹灰保温系统（L07J110）（二八施工做法1. 总则1.1本工程是以聚苯乙烯泡沫塑料为保温材料，耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系。

该外墙外保温体系基本构造见表1:表1外墙外保温基本构造2. 材料准备2.1材料（1）聚苯乙烯泡沫塑料板（以下简称聚苯板）：保温板必须达到自然养生陈化六周时间，并严格控制密度，保证保温板的导热系数和力学性能，保证EPS板尺寸稳定。
