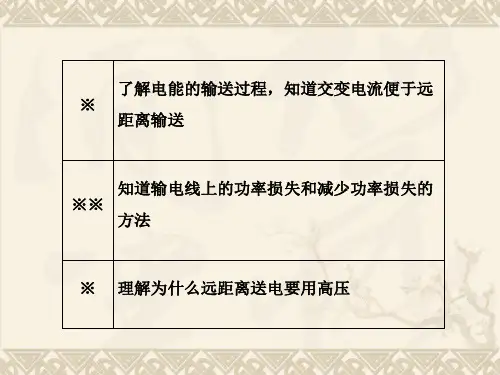

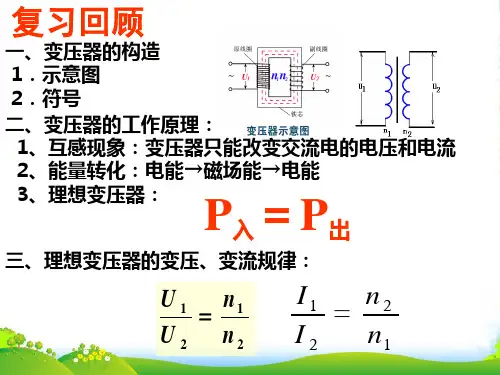

第五节电能的输送●教学目标一、知识目标1.知道“便于远距离输送”是电能的优点，知道输电过程.2.知道什么是输电线上的功率损失和如何减少功率损失.3.知道什么是输电导线上的电压损失和如何减少电压损失.4.理解远距离输电要用高压.二、技能目标培养学生阅读、分析、综合和应用能力.三、情感态度目标1.培养学生遇到问题要认真、全面分析的科学态度.2.介绍我国远距离输电概况，激发学生投身祖国建设的热情.●教学重点找出影响远距离输电损失的因素，使学生理解高压输电可减少P与U损失.●教学难点理解高压输电原理，区别导线上的输电电压U和损失电压ΔU.●教学方法自学讨论法.●课时安排1课时●教学过程一、引入新课人们常把各种形式的能（如水流能、燃料化学能、核能）先转化为电能再进行传输，这是因为电能可以通过电网来传输，那么电能在由电厂传输给用户过程中要考虑什么问题？这节课我们就来学习远距离输电的知识，请同学们认真仔细地阅读教材，回答老师提出的下列问题二、新课教学1.输电线上的功率损失输送电能的基本要求是什么？输送电能的基本要求是：可靠、保质、经济.可靠，是指保证供电线路可靠地工作，少有故障和停电.保质，就是保证电能的质量，即电压和频率稳定.经济是指输电线路建造和运行的费用低，电能损耗小，电价低.远距离大功率输电面临的困难是什么？在输电线上有功率损失和电压损失.输电线上功率损失的原因是什么？功率损失的表达式是什么？如何减小输电线上的电压损失？由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了.这是输电线上功率损失的主要原因.设输电电流为I ，输电线的电阻为R ，则功率损失为ΔP =I 2R.根据功率损失的表达式ΔP =I 2R 可知，要减少输电线上的功率损失，有两种方法：其一是减小输电线的电阻；其二是减小输电电流.如何减小输电线的电阻呢？根据电阻定律可知R 线=ρS1，要减小输电线的电阻R 线，可采用下述方法： ①减小材料的电阻率ρ.银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线.②减小输电线的长度l 不可行，因为要保证输电距离. ③增加导线的横截面积，可适当增大横截面积．．．．．．.太粗不可能，既不经济又架设困难. 如何减小输电线中的电流呢？在输电功率一定的条件下，根据P =UI 可知，要减小输电线中的电流I ，必须提高输电电压U ，这就是采用高压输电的道理.2.输电线上的电压损失在直流输电时，输电线上电压损失的原因是什么？交流输电呢？ 由于输电线有电阻，电流在输电线上有电压损失.对交流输电线路来说，既有电阻造成的电压损失，也有感抗和容抗造成的电压损失. 在不计感抗和容抗的条件下，电压损失的表达式是什么？ 电压损失ΔU =U -U ′=I R 线如何减小电压损失，保证输电质量呢？根据电压损失的表达式ΔU =I R 线可知，要减少输电线上的电压损失，有两种方法：其一是减小输电线的电阻R 线；其二是减少输电电流.方法同减少功率损失.为了减少功率损失和电压损失，都需要采用高压输电，但并不是电压越高越好.因为电压越高，对输电线绝缘的要求就越高，这样不经济.实际输电时，要综合考虑各种因素.3.几种输电模式常用的输电模式有几种？各是什么？低压输电：输电功率为100 kW 以下，距离为几百米以内，一般采用220 V 的电压输电.高压输电：输电功率为几千千瓦到几万千瓦，距离为几十千米到几百千米，一般采用35 kV 或110 kV 的电压输电.超高压输电：输电功率为10万千瓦以上，距离为几百千米，必须采用220 kV 或更高的电压输电.我国远距离输电采用的电压有哪几种？ 有110 kV 、220 kV 、330 kV 、500 kV .大型发电机发出的电压不符合远距离输电的要求，怎么办？而到达目的地的电压也不符合用户的要求，怎么办？在发电机处用升压变压器升高电压，在用户处用降压变压器降低电压.展示远距离高压输电情况及远距离高压输电的原理.如下图所示.设发电机的输出功率为P ，则功率损失为 ΔP =I 22R用户得到的功率为P 用=P -ΔP .电压损失为ΔU =I 2R ，则U 3=U 2-ΔU . 4.例题分析某交流发电机输出功率为5×10.5 W ，输出电压为U =1.0×10.3 V ，假如输电线的总电阻R=10 Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U =380 V .（1）画出输电线路的示意图（下图）.（标明各部分的符号）（2）所用升压和降压变压器的原、副线圈的匝数比是多少？（使用的变压器是理想变压器）解析：引导学生画出电路.引导学生写出各部分关系式 U ∶U 1=n 1∶n 2 I 2∶I 1=n 1∶n 2 U 2∶U 用=n 1′∶n 2′ I 3∶I 2=n 1′∶n 2′U 1=U 损+U 2 P =P 损+P 用户 P 损=I 22·R 解：I 1=UP=500 A P 损=5%P =5%×5×105 W=2.5×104 WP 损=I 22R I 2=RP 损=50 AI 3=用户用户UP =用户损U P P -=3801075.45⨯所以101500501221===I I n n 125503801075.4523'2'1=⨯⨯==I I n n 三、小结通过本节学习，主要学习以下问题： 1.远距离输电线路上，P 损=I 2R=RU 2损，其中（I =UP 总）. 2.远距离高压输电中，P 损和U 损都能减少. 3.交流和直流输电有其各自的优点和不足. 4.电站输出功率由用户消耗功率决定. 四、布置作业（略0 五、板书设计六、本节优化训练设计1.单相交流发电机的路端电压为220 V ，输出的电功率为4400 W ，发电机到用户单根输电线的电阻为2 Ω，求（1）用户得到的电压和电功率各是多少？（2）如果用变压比为1∶10的升压变压器升压后向用户输电，用户处再用变压比为10∶1的降压变压器降压后使用，那么用户得到的实际电压和电功率又是多少？2.一条河的流量为Q =40 m 3/s ，落差为h=5 m.利用它发电，单相交流发电机效率η1=50%，输出电压U =400 V ，输电线总电阻R 线=5 Ω，电线上允许损失的最大电功率为发电机输出的电功率η2倍,η2=5%，用户所需电压为220 V ，设计输电线两端变压器的原、副线圈匝数比各是多少？参考答案：1.解析（1）不用变压器，直接输电时：干线中电流：I =送送U P =220104.43A=20 A电线上损失的：U 损=I ·R 线=20×2×2 V=80 VP 损=I ·U 损=1600 W用户得到的：U 户=220 V-80 V=140 VP 户=P -P 损=4400 W-1600 W=2800 W（2）用变压器时，电路如图所示.U 1=10U =2200 V I 线=1U P =22004400 A=2 A U 2=U 1-I 线R=2200 V-2×4 V=2192 V 所以U 户′=102U =219.2 V P 户′=P -I 线2×R =4400 W-4×4 W=4384 W2.解析：发电机将水机械能转换为电能，其中： P 输=η1ρQgh =50%×103×40×10×5 W=106 W 输电线上损失：P 损=η2P 输=5×104 W输电线上允许输送的最大电流I 线=51054⨯=线损R P A=100 A 而不用变压器直接输送时，输电线上电流大小： I =400106=送输U P =2500 A 100 A为减少电能损失，必须是先升压后降压，输电线路如图所示.I 1=送输U P =2500 AI 2=线损R P =100 AI 3=2201095.06⨯=-户损U P P A=2210953⨯ A 所以2511221==I I n n2295023'2'1==I I n n 143●备课资料求解输电问题的思路由于发电机本身的输出电压不可能提高，所以采用高压输电时，在发电站内需用升压变压器升压后再由输电线输出，到用电区再用降压变压器降到所需的电压，在解答有关远距离输电问题时，首先要将整个电路分成几段进行研究，找出跟各段电路相应的物理量；然后利用变压器工作原理和直流电路的基本定律分段列式，最后联立求解，进行计算.另外，还需注意以下几点：（1）因为输电距离不变，所以输电线长度一定. （2）发电机的输出功率通常认为是恒定的.（3）输电导线上的电能损失往往要求不能超过某一规定值.（4）记熟两个基本公式：电压关系：U升=U降+ΔU=I R线+U降能量关系：P出=P损+P降=I2R线+IU降=IU升●备课资料汽油机点火装置的工作原理汽车中汽油发动机的点火装置是利用感应圈的原理制成的.感应圈是互感现象的重要应用之一.它实际上就是一个小功率的升压变压器.它能将十几伏的直流低电压变成数万伏的高电压，是科学实验中经常用来取得高压的一种电源设备.感应圈的结构示意图如图1所示，主体部分是在一个用许多薄硅钢片叠合而成的直条形铁芯上套有两个线圈的变压器，初级线圈绕在里层，次级线圈绕在外层，层间有良好绝缘，整个变压器经过绝缘处理后放进胶木外套筒中，空隙处灌满了很厚的一层石蜡.图1我们知道，恒定直流电是不能变压的.但不断的接通与切断直流电路却可以产生互感电动势，这表明断续的脉动直流电可以进行电压变换.这里通断电流的机构是采用一个最简单的电磁式断续器.当螺旋调节器触点Z与带有铁头的弹簧片P接触时，合上电源开关S，初级线圈中有直流电通过，于是铁芯被磁化吸引弹簧片，但此时却切断了电路；铁芯失去磁性便放开弹簧片，弹簧片又与触点Z接触，电路再度被接通.如此不断的重复下去，低压恒定直流电就变成了脉动直流电.由于初级线圈自感作用的结果，电流不能突然增大，也不能突然减小，因而变成上升被阻拦，下降被拖延的脉动直流.其波形如图2（a）所示.图中Δt1时间内的曲线表示电路接通时，电流上升的情形，而Δt2时间内的曲线则表示电路断开时，电流下降的情形，我们知道，由于初级线圈电流的变化，在初级和次级线圈中都会感应出电动势.电流的变化率越大，感应电动势也就越高.由图可见，由于电路断开时电流的变化率比电路接通时电流的变化率要大得多，所以电路断开时感应电动势也比接通时高得多.图2（b）中画出了次级的电动势e2的变化波形.由图可见，在电路接通时（Δt1时间内），感应电动势较小，而电路断开时（Δt2时间内），感应电动势上升至较大的数值.如果次级两端点D、D′相距较近，则感应电动势的正向与负向的值都可使DD′间的空气击穿而发生强烈的火花放电.这时，次级线圈中就有交变电流通过，其电流变化的规律与电动势变化的规律相同，仍如图2（b）所示.但是如果D、D′相距较远，则当电路接通时，次级的感应电动势较小.不足以使空气击穿放电，此时次级线圈没有电流通过；只有当电路断开时，由于次级感应电动势很大，DD′间的空气被击穿放电，次级线圈中才有电流通过.所以这时次级的电流是脉冲的直流电，如图2（c）所示.图2由于初级线圈的自感系数较大，当电路断开时，电流的变化率又很大，所以此时可产生约几百伏的自感电动势，比直流电源的电压要高得多.而且，因为次级线圈的匝数N2约为初级线圈匝数N1的300倍左右，次级线圈的电压将比初级线圈的电动势高约300倍，所以，次级线圈的电动势可以达到一万伏乃至几万伏的高压.因为学生已经知道自感电动势的大小与电流的变化率有关，所以上述内容可适当的进行补充，以利于学生理解自感及变压器.。
