吉林省长市104中学八年级物理下册《电功率和安全用电》习题(一)(无答案) 人教新课标版

六、课后练习1.不同粗细的保险丝允许通过的电流是不同的.一座教学楼的总保险盒中的保险丝允许通过的电流是25 A ；楼里共有20间教室.每间教室装了40 W 的电灯6盏；在全部电灯都亮着的时候；能不能再接上一个500 W 的电炉?2.某同学家电能表的规格是“220 V ；4 A ”；他家已有40 W 日光灯两盏；80 W 彩电一台；120 W 的洗衣机一台；当这些用电器同时使用时；能否再接一只800 W 的电饭锅使用？3.家庭电路中；有时会有下列现象发生.请分析产生这些现象的原因.（1）闭合电灯开关时；电灯一闪就灭.（2）电饭锅用上几秒钟后停止工作；同时其他用电器也停止工作.（3）闭合开关时；电灯不亮；并且使原来正常工作的用电器停止工作.4.下面关于保险丝的说法；正确的是A.保险丝是用电阻率较大；熔点较低的铅锑合金制成的B.保险丝的熔断电流应等于或稍大于电路中允许通过的最大正常工作电流C.保险丝断了；可以用铁丝代替D.保险丝越细越安全5.家庭电路铺设完毕后；电工师傅常把一只额定电流较大的灯泡L 0串联在电路中；根据L 0的明暗程度；初步判断各支路连接情况如图.（1）闭合S 、S 1；开启S 2、S 3；发现L 0不亮；电路中出现了什么故障？（2）闭合S 、S 2；开启S 1、S 3；发现L 0正常发光；电路中出现了什么故障？（3）闭合S 、S 3；开启S 1、S 2；发现L 0发暗红色的光；L 3支路的连接是否正常？［参考答案］1.解：学校照明电压U =220 V ；所有电灯总功率为P =40 W ×6×20=4800 W.电炉全部发光时总电流为：I =V220 W 4800=U P =21.82 A 电炉正常工作时的电流为：I ′=V220 W 500='U P =2.27 A 所以I +I ′=21.82 A+2.27 A=24. A ＜25 A所以能再接一只500 W 的电炉.2.解：家庭电路选装的电能表；一般是在供电线路能承受的最大功率的前提下；根据供电线路中所有用电器一起工作时的总功率来选择的.因此；能否再接入一个大功率的用电器主要看电表是否可能被烧坏.电表所在电路的总功率不能超过：P 总=UI =220 V ×4 A=880 W.现有用电器同时使用时总功率是：P =40 W ×2+80 W+120 W=280 W.因为P +P ′=280 W+800 W=10 W ＞P 总=880 W.所以不能再接880 W 的电饭锅.3.家庭电路各支路并联.（1）电灯开关闭合时；灯丝温度较低；电阻较小；由I =RU 可知；刚闭合开关时；电流较大；使灯丝烧断而熄灭.（2）电饭锅功率过大；致使干路中电流过大； 烧坏保险丝；使其他用电器也停止工作.（3）闭合电灯开关时；其他用电器停止工作说明电路开路（可能保险丝烧断）；而电灯的电功率较小；所以很可能开关串联的电灯发生短路所致.4.选A.［分析］A.保险丝是根据电流的热效应工作的.它串联在电路中；当电路中电流增大到危险程度之前必须自身熔断；达到保护电路的目的.为此制造保险丝的材料必须满足如下条件：（1）电流通过保险丝时能产生大量的热；使保险丝能及时熔断.根据电流的热效应跟电阻的关系可知；电流通过导体时产生的热量跟导体本身电阻的大小有关；电阻越大；产生的热量越多；因此；必须用电阻率较大的电阻丝制成.（2）保险丝应在电流达到危险程度之前熔断；因此要求保险丝的熔点必须很低.B.每个保险丝都有其额定电流和熔断电流.选择保险丝时；应使保险丝的额定电流等于或稍大于电路正常工作时的最大电流；如果保险丝的熔断电流刚好等于电路正常工作时的电流；则在电路中的电流稍一增加保险丝就会熔断.而使电路不能正常工作.C.若保险丝断了；用铁丝代替就起不到保护电路的作用；因为（1）铁的电阻率较小（与保险丝比较）；电流通过时不能产生大量的热；（2）铁的熔点较高；当电路发生危险时；不能自行熔断因而用铁丝代替保险丝是很危险的.D.保险丝的直径不同；允许通过的电流不同.直径越大；允许流过的电流越大.在不同的电路中；因用电器功率不同；电路中流过的电流也不同；根据P =UI 可知；在有大功率的用电器的电路中电流较大；如果用很细的保险丝；一通电就把保险丝熔断；使电路不能正常工作；因此应根据保险丝的实际情况选择保险丝；而不是保险丝越细越安全.注：家庭电路中的问题都是电能、电功率的知识的应用；因此学习时必须和以前的知识结合起来.5.（1）L 1支路有断路发生.（2）L 2被短路.（3）L 3正常工作.［分析］（1）L 0不亮；则说明L 1支路有断路；因而没有电流通过L 0（分别闭合S 2、S 3也可判断L 2L 3电路是否有断路）（2）L 0正常发光；说明L 0直接接到了电源两端；实际电压等于额定电压；L 2一定被短路了.（3）L 0发红光是因为其实际电压小于额定电压.观察电路可知；只有在L 0、L 3串联时才可能出现此情况；说明L 3正常工作；L 3电路是通路.注意：灯正常发光；则实际电压等于额定电压；灯光暗；实际电压小于额定电压；灯泡发光过亮则实际电压大于额定电压.［思考题参考答案］1.在选择保险丝时；应使它的额定电流等于或稍大于电路正常工作的最大电流.如果保险丝额定电流过大；电路中电流超过最大工作电流时它不会熔断；失去了保险的作用；如果额定电流过小；在正常工作时也会熔断；无故造成停电事故；因此保险丝的选择应合适；并不是越细越好.2.保险丝的额定电流应等于或小于电能表的额定电流.这样才能保证在电路中电流过大时；保险丝先熔断而不至于烧坏电表.。

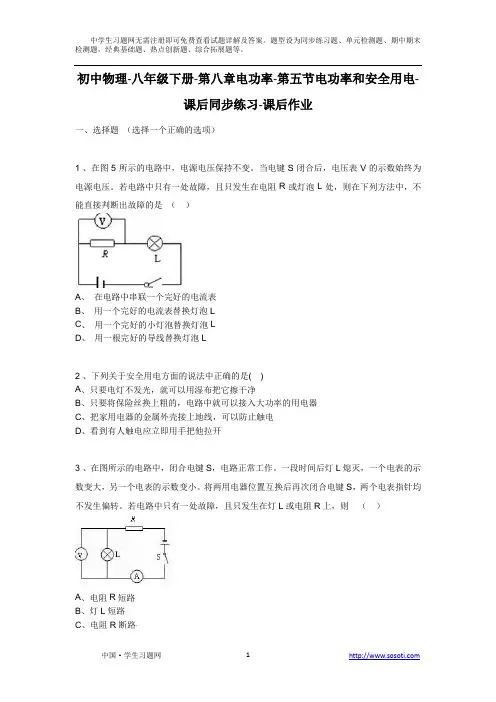

初中物理-八年级下册-第八章电功率-第五节电功率和安全用电-课后同步练习-课后作业一、选择题（选择一个正确的选项）1 、在图5所示的电路中，电源电压保持不变。

当电键S闭合后，电压表V的示数始终为电源电压。

若电路中只有一处故障，且只发生在电阻R或灯泡L处，则在下列方法中，不能直接判断出故障的是（）A、在电路中串联一个完好的电流表B、用一个完好的电流表替换灯泡LC、用一个完好的小灯泡替换灯泡LD、用一根完好的导线替换灯泡L2 、下列关于安全用电方面的说法中正确的是( )A、只要电灯不发光，就可以用湿布把它擦干净B、只要将保险丝换上粗的，电路中就可以接入大功率的用电器C、把家用电器的金属外壳接上地线，可以防止触电D、看到有人触电应立即用手把他拉开3 、在图所示的电路中，闭合电键S，电路正常工作。

一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。

将两用电器位置互换后再次闭合电键S，两个电表指针均不发生偏转。

若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A、电阻R短路B、灯L短路C、电阻R断路D、灯L断路4 、关于家庭电路和安全用电，下列说法中不正确的是（）A、只要不接触高压电的线路或设备就不会发生触电事故B、用测电笔可以辨别火线和零线C、有金属外壳的家用电器接地线是为了保证使用安全D、家庭电路中一定要安装保险丝（或其他保护设备）5 、下列关于安全用电的说法中，不正确的是（）A、有金属外壳的家用电器，外壳一定要接地B、放风筝时要远离高压输电线路C、使用测电笔时，手必须接触笔尾金属体D、家庭电路中有时可以用细铜丝代替保险6 、一段电阻丝正常工作时的电功率为20瓦，若将这段电阻丝均匀拉长一些后再接到原来的电源上，则它的实际功率( )A、大于20瓦B、等于20瓦C、小于20瓦D、无法判断7 、随着人们生活水平的提高，家用电器不断增多，下列关于家庭电路的说法中，正确的是（）A、灯与控制它的开关是并联的，与插座是串联的B、电度表是测电功率的仪表C、电路中电流过大的原因之一是使用的电器总功率过大D、只要人不会触电，可以在家中随意增加大功率的用电器8 、如图所示，电源电压保持不变，当电键S闭合后，发现灯不发光。

五．电功率和安全用电课标引领1．电路中电流过大的原因。

2．保险装置的特点及作用基础运用1．保险丝是由的铅锑合金制成的．家庭电路用的保险丝应联在电路中．当电流超过额定电流达到熔断电流时，它会自动．选用保险丝时，应使它的额定电流等于或略大于电路中的．2．炎热的夏天，人们同时使用多台空调时，常常会因电流过大，致使干路上的________熔断，产生这种故障的原因是用电器的________过大．3．只标有“220V 3A”字样的电能表，可以用在最大功率是 W的家庭电路上，如果这个电路中已装有“220V 40W”的电灯5盏，最多还可安装“220V 60W”的电灯盏．若上述所有灯泡每天均正常发光2h，30天用电 KW·h．4．当电路被保险装置切断时，不要急于更换________或使________复位，要先找到发生________的原因，排除之后再恢复供电．5．新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的________代替．当电流过大时，开关中的________起作用，使开关断开，切断电路6．某家用电能表上标有“220V 5A．3000R / kwh”的字样，当家中用电器全部工作时，电能表1min 转了45转，由此可估算出该家所用电器的总功率为 W．7．在日常生活中，符合安全用电常识的做法是（）A．用湿抹布擦电灯泡 B．有金属外壳的家用电器，金属外壳不接地C．发生火灾时，首先切断电源 D．保险丝烧断后，可用铜丝代替保险丝接上8．夜间，小强同学家中的4盏灯突然全部熄灭了，小强检查时，发现邻居家灯仍亮着，自己家中的保险丝也未烧断，他就用测电笔测家中各处电路，测电笔氖管都发光，小强同学迅速作出判断，他的正确判断是（）A．灯泡全部烧坏 B．室内线路某处短路C．进户线零线断路 D．进户线火线短路9．某同学家的保险丝熔断了,其原因（）A．一定是用电器的额定电压过高 B．一定是用电器的额定功率太大C．一定是电路中某处断路 D．以上说法均不对10．在220V的线路上安装了25W的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1A的保险丝，那么把几根这样的保险丝并联起来装上用比较合适：（）A．1根 B．2根 C．3根 D．4根11．把8 W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是（）Ａ.台灯电功率大太，保险丝熔断Ｂ．插座中有短路现象C．台灯插头内有短路现象D．台灯插头内有断路现象12．空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（）A．电路中有短路现象 B．电路中出现了断路现象C．电路中总功率过大 D．空气开关的额定电流过小13．现要安装“220 V 25W”灯泡25只，应选择的保险丝规格是（）A．熔断电流为3A的保险丝B．额定电流为3A的保险丝C．熔断电流为5A的保险丝D．额定电流为5A的保险丝14．将一台“220V ，100W”的电风扇、一个“220V， 100W”的充电器、一把“220V， 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（）A．电烙铁 B．充电器C．电风扇 D．一样多15．某校的教学楼装有“220V、10A”字样的电能表，该电路最多可接“220V、40W”灯泡（）A．48盏 B．55盏C．27盏 D．50盏16．小芳家中有40W的节能灯两个，25W的白炽灯两盏，150W的彩电一台，650W的洗衣机一台，她家用的电能表允许通过的最大电流为5A，下面说法中正确的是（）A．小芳家的用电器同时使用时，总电流大于5AB．小芳家的用电器不能同时使用C．小芳家再购置一个700 W的电饭锅，所有的用电器还可以同时使用D．为安全、方便地用电，小芳家应选用电流值稍大于5A就跳闸的空气开关能力拓展1．如图8-10所示,A 、B 两个接线柱间是一段保险丝，C 、D 两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝．2．小刚是勤学善思的好学生，他学习时用的台灯，可以通过调节旋钮（相当于一个滑动变阻器）改变亮度，小刚很快知道了它的工作原理．试用你学过的电学知识，用适当的元件符号，在下面空白处画出台灯工作原理的简单电路．小刚进一步考虑到，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了（设灯丝电阻不随温度变化） （ ）A ． 电源电压B ． 灯泡两端的电压C ． 灯丝电阻D ． 灯泡的额定功率1．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．如图8-10所示，用电器R 接在电压为220V 的电源上时，消耗电功率是1 100W ，电路中还有额定电流为10A 的熔断丝(俗称保险丝)．则：(1)只有用电器R 接入电路时，通过熔断丝的电流为多少?(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据仅适用于此人)?并分析为什么熔断丝不会断?(即熔断丝不能救人命)图8-10探究创新2．电工师傅常用一只额定电压为220V 的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图8-12所示．当S 闭合后，再分别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）： （1）L 0不亮，说明该支路 ． （2）L 0正常发光，说明该支路 ． （3）L 0发光呈暗红色，说明该支路 ．3．一个家庭电路中安装有“220V ，5A ”字样的电能表．若家中有6盏25W 的电灯、一台耗电70W 的电视机和耗电100W 的电冰箱都在工作．现在又要用功率为900W 的电饭煲，为了正常用电，他应该怎么办？五．电功率和安全用电基础运用1.电阻率大熔点低、串、熔断、最大正常工作电流；2.保险丝、总功率；3.660、7、37.2；4.保险丝、空气开关、故障.5.空气开关、电磁铁；6.900；7.C 8.C 9.D 10.C 11.C 12.B 13.B 14.A 15.B 16.D 能力拓展1. 保险丝、铜 丝、不能、不会、不能.2. B 电路如图答-15 探究创新1.（1）5 A （2）0.025 A 而此时干路中的电流为5.025 A ，小于保险丝的熔断电流10A ，所以保险丝不会熔断.12 3火线 零线图8-11图答-152.（1）开路；（2）短路；（3）正常3.已接入电路中用电器的总功率为320 W,而电路中能承受的最大功率为1100 W.所以要接入900 W 的电饭煲的方法是关掉家中一部分用电器（关掉用电器的额定功率之和应不少于120W。

《电功率和安全用电》基础测试1、保险丝是用 制作的，电阻比较 ，熔点比较 。

当电流过大时，它由于温度升高而熔断，切断电路，起到 的作用。

2、家庭电路中，自动空气开关的主要作用是（ ）A 、保证电路的电压不变B 、保证电路的电流不变C 、保证用电器的功率不变D 、在电路发生短路时自动切断电路3、下列现象中，可能会引起家庭电路保险丝熔断的是（ ）A 、灯丝烧断了B 、晚上未关灯C 、给手机充电D 、电路中增加了大功率的用电器4、下列说法正确的是（ ）A 、为了保险，保险丝越粗越好B 、保险丝烧断后，可以用铜丝代替C 、家庭内可以随意安装大功率的用电器D 、家庭电路的总电流不能超过保险丝的额定电流5、在家庭电路中，当家用电器全部使用时，下列说法正确的是（ ）A 、电路中总功率最大B 、电路中总电压最大C 、电路中总电阻最大D 、电流做的功最多6、实验室中40W 的电灯两盏，1000W 的电炉一只，两者分别用时通过保险丝的电流多大？实验室的保险丝允许通过的最大电流为5A ，那么电灯和电炉可否同时使用？为什么?参考答案：1、铅锑合金 大 高 保护2、D3、D4、D5、A6、电灯： I=U P =V W 22040=0.18A 电炉： I=U P =VW 22010000=4.55A I 总＝0.18A+4.55A=4.73A ＜5A 能同时使用物理八年级下册第八章第五节达标试题B 卷《电功率和安全用电》宁阳十二中 李东方1、家庭电路中电流过大的原因有：短路或 。

2、保险丝对家庭电路其保险作用， 用铜丝、铁丝代替。

（填“能”或“不能”）3、新建楼房的供电线路带有保险装置的空气开关，当电流过大时，开关中的电磁铁起作用，使开关 ,切断电路。

4、关于保险丝，下列说法正确的是（ ）A 、做保险丝的材料应该电阻较大熔点高B 、做保险丝的材料应该电阻较大熔点低C 、做保险丝的材料应该电阻较小熔点低D 必要时找段铜丝代替5、如右图所示，先在A 、B 之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现， 先熔断。
