Cisco交换机配置新手篇端口配置

c i s c o交换机端口聚合口怎么配置交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

其中聚合口通过一些配置，能有效提高交换机端口速率，具体怎么设置呢?下面我们一起来看看方法步骤1、打开c i s c o模拟器---选择交换机s2960、直连线、服务器像如图连接起来。

2、选择交换机s w i t c h0进行配置----进入特权模式，将f a0/1和f a0/2端口模式配置成t r u n k。

3、将f a0/1和f a0/2加入链路组1并开启----按照目标主机地址I P数据分发来实现负荷平衡----通过s h o w e t h e r c h a n n e l s u m m a r y来查看聚合口配置情况。

4、按照交换机s w i t c h0的配置，配置s w i t c h1----可以看到刚才b l o c k的端口变绿，表示已经开通。

5、将p c0I P配置为192.168.1.2子网掩码为255.255.255.0，p c1I P配置为192.168.1.3子网掩码为255.255.255.0---p c0p i n g p c1，p c1p i n g p c0都可以p i n g通，即完成聚合口的配置。

补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和U P l i n k端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个I P的网络)，连接之后不同的路由器用不同的I P连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

Cisco交换机基本配置和Console端口连接编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（Cisco交换机基本配置和Console端口连接）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为Cisco交换机基本配置和Console端口连接的全部内容。

交换机配置命令基础用户模式hostname# ；特权模式hostname（config)# ;全局配置模式hostname（config-if)＃；交换机口令设置：1.switch〉enable ；进入特权模式2.switch＃config terminal ；进入全局配置模式3.switch（config）#hostname csico ；设置交换机的主机名4.switch(config)＃enable secret csico1 ；设置特权加密口令5.switch（config)＃enable password csico8 ;设置特权非密口令6.switch（config）＃line console 0 ;进入控制台口7.switch(config—line)#line vty 0 4 ；进入虚拟终端8.switch(config-line)＃login ；虚拟终端允许登录9.switch（config—line)#password csico6 ；设置虚拟终端登录口令csico610.switch#exit ;返回命令交换机基本配置包括VLAN创建，删除，端口属性的设置，配置trunk端口,将某端口加入vlan中，配置VTP：1.switch＃vlan database ;进入VLAN设置2.switch(vlan)#vlan 2 ;建VLAN 23.switch(vlan）#vlan 3 name vlan3 ；建VLAN 3并命名为vlan34.switch（vlan）＃no vlan 2 ；删vlan 25.switch（config)＃int f0/1 ；进入端口16.switch(config）#speed ? 查看speed命令的子命令7.switch（config）＃speed 100 设置该端口速率为100mb/s (10/auto)8.switch(config)#duplex ？查看duplex的子命令9.switch（config）#duplex full 设置该端口为全双工(auto/half）10.switch(config)＃description TO_PC1 这是该端口描述为TO_PC111.switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 212.switch（config-if）＃switchport mode trunk ；设置为trunk模式（access模式)13.switch（config—if）＃switchport trunk allowed vlan 1,2 ;设置允许的vlan14.switch（config—if）＃switchport trunk encap dot1q ；设置vlan 中继15.switch(config)#vtp domain vtpserver ；设置vtp域名相同16.switch（config)#vtp password ；设置发vtp密码17.switch（config)＃vtp server ；设置vtp服务器模式18.switch(config）#vtp client ；设置vtp客户机模式交换机基础设置包括设置IP地址，默认网关，域名，域名服务器，配置和查看MAC地址表：1.switch（config)＃interface vlan 1 ；进入vlan 12.switch(config—if）#ip address 192.168。

1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````。

思科Cisco交换机配置手册配置教程配置接口特性这一章详细说明交换机上的接口和描述怎么配置他们。

这章有以下这些内容：●理解接口类型●使用接口命令●配置二层接口●监控和维护第二层接口●配置第三从接口注意：需要完整的有关该章的语法和应用信息，请参考Catalyst 3550 Multilayer Switch Command Reference和Cisco IOS Interface Command Referencefor Release 12.1.理解接口类型这个部分描述了不同的接口类型，以及其它章节所包括的详细配置这些接口的一些参考内容。

其他章节描述了物理接口特性的配置过程。

这部分包括：基于端口的VLAN （Port-Based VLANs）交换端口（Switch Ports）以太网通道端口组（EtherChannel Port Groups）交换虚拟接口（Switch Virtual Interfaces）被路由端口（Routed Ports）连接接口（Connecting Interfaces）基于端口的VLAN （Port-based Vlans）一个Vlan是一个按功能、组、或者应用被逻辑分段的交换网络，并不考虑使用者的物理位置。

要更多关于Vlan的信息请看“Configuring VLANS”。

一个端口上接受到的包被发往属于同一个Vlan的接收端口。

没有一个第三层的设备路由Vlan间的流量，不同Vlan的网络设备无法通讯。

为了配置普通范围（Normal-range） Vlan（Vlan IDs 1-1005），使用命令：config-vlan模式(global) vlan vlan-id或vlan-configuration模式(exec) vlan database针对Vlan ID 1-1005的vlan-configration模式被保存在vlan数据库中。

为配置扩展范围（extended-range）Vlans （Vlan ID 1006-4094），你必须使用config-vlan模式，并把VTP的模式设为transparent透明模式。

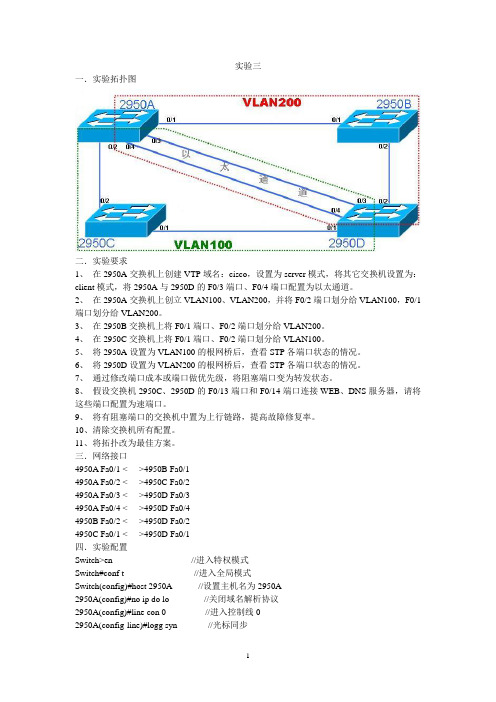

实验三一．实验拓扑图二．实验要求1、在2950A交换机上创建VTP域名：cisco，设置为server模式，将其它交换机设置为：client模式，将2950A与2950D的F0/3端口、F0/4端口配置为以太通道。

2、在2950A交换机上创立VLAN100、VLAN200，并将F0/2端口划分给VLAN100，F0/1端口划分给VLAN200。

3、在2950B交换机上将F0/1端口、F0/2端口划分给VLAN200。

4、在2950C交换机上将F0/1端口、F0/2端口划分给VLAN100。

5、将2950A设置为VLAN100的根网桥后，查看STP各端口状态的情况。

6、将2950D设置为VLAN200的根网桥后，查看STP各端口状态的情况。

7、通过修改端口成本或端口做优先级，将阻塞端口变为转发状态。

8、假设交换机2950C、2950D的F0/13端口和F0/14端口连接WEB、DNS服务器，请将这些端口配置为速端口。

9、将有阻塞端口的交换机中置为上行链路，提高故障修复率。

10、清除交换机所有配置。

11、将拓扑改为最佳方案。

三．网络接口4950A Fa0/1 <---->4950B Fa0/14950A Fa0/2 <---->4950C Fa0/24950A Fa0/3 <---->4950D Fa0/34950A Fa0/4 <---->4950D Fa0/44950B Fa0/2 <---->4950D Fa0/24950C Fa0/1 <---->4950D Fa0/1四．实验配置Switch>en //进入特权模式Switch#conf t //进入全局模式Switch(config)#host 2950A //设置主机名为2950A2950A(config)#no ip do lo //关闭域名解析协议2950A(config)#line con 0 //进入控制线02950A(config-line)#logg syn //光标同步2950A(config-line)#exec-time 0 0 //对Console口进行空闲超时时间的配置2950A(config-line)#exit //返回全局配置模式2950A(config)#end //返回特权模式2950A#vlan database //进入VLAN数据库模式2950A(vlan)#vtp domain cisco //创建名为cisco的管理域Changing VTP domain name from NULL to cisco2950A(vlan)#vtp server //设置VTP的模式为serverDevice mode already VTP SERVER.2950A(vlan)#exit //退出APPL Y completed.Exiting....//将接口设置为以太通道2950A#conf t //进入全局配置模式2950A(config)#int range fa0/3 – 4 //进入fa/3- 4接口2950A(config-if-range)#channel-group 1 mode on //加入以太网通道组1 Creating a port-channel interface Port-channel12950A(config-if-range)#no shut //开启接口2950A(config-if-range)#exit //退出//将端口设置为干道2950A(config)#int range fa0/1 – 2 //进入fa/1 – 2接口2950A(config-if-range)#switchport mode trunk //配置接口模式为trunk2950A(config-if-range)#switchport trunk encapsulation dot1q //配置封装模式2950A(config-if-range)#exit //返回全局配置模式2950A(config)#end //返回特权模式2950A#vlan database //进入VLAN数据库配置模式2950A(vlan)#vlan 100 //创建VLAN 100VLAN 100 added:Name: VLAN01002950A(vlan)#vlan 200 //创建VLAN 200VLAN 200 added:Name: VLAN02002950A(vlan)#exit //退出APPL Y completed.Exiting....2950A#conf t //进入全局配置模式2950A(config)#int fa0/2 //进入接口fa0/22950A(config-if)#switchport mode access // 配置接口模式为access2950A(config-if)#switchport access vlan 100 //将接口划分到VLAN 100 2950A(config-if)#exit //退出2950A(config)#int fa0/1 //进入接口fa0/12950A(config-if)#switchport mode access // 配置接口模式为access2950A(config-if)#switchport access vlan 200 //将接口划分到VLAN 2002950A(config-if)#exit //返回全局配置模式2950A(config)#end //返回特权模式//查看根网桥2950A#show spanning-tree //查看根网桥VLAN1Root ID Priority 32768Address cc00.06e4.0000Cost 31Port 321 (Port-channel1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secVLAN100Root ID Priority 32768Address cc00.0b60.0001This bridge is the root //显示是根网桥Hello Time 2 sec Max Age 20 sec Forward Delay 15 secVLAN200Root ID Priority 32768Address cc00.06e4.0000Cost 19Port 2 (FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec// 查看端口信息。

Cisco交换机配置新手篇:正确连接和初级配置Cisco交换机在网络设备中处于绝对领先地位，高端冗余设备（如：冗余超级引擎，冗余负载均衡电源，冗余风扇，冗余系统时钟，冗余上连，冗余的交换背板），高背板带宽，高多层交换速率等都为企业网络系统的高速稳定运行提供良好解决方案。

这就是为什么大型企业都选择Cisco交换机做核心层和分布层等主要网络设备。

Cisco分为高中低端交换机，分别面向不同层次。

但是多数Cisco交换机都基于Cisco 自家的IOS( Internet Operating System )系统。

所以设置都是大同小异。

让我们从零开始，一步一步教大家学会用Cisco交换机。

第一步：利用电脑超级终端与交换机建立连接可进行网络管理的交换机上都有一个“Console”端口，它是专门用于对交换机进行配置和管理的。

可以通过Console端口连接和配置交换机。

用Cisco自带的Console线R45端接入Cisco交换机Console口，Com口端接入电脑Com1或Com2口，必须注意的是要记清楚接入的是那个Com口。

按照步骤开启超级终端：开始－程序－附件－通讯－超级终端（图2）（图2）点击文件－新建连接（图3）（图3）输入超级终端名称,选择数据线所连端口(注意选择Com口时候要对应Console线接入电脑的Com口)确定－点击还原为默认值（图4）（图4）确定后开启交换机此时交换机开始载入IOS，可以从载入IOS界面上看到诸如IOS版本号，交换机型号，内存大小等数据当屏幕显示Press RETURN to get started的时候按回车就能直接进入交换机。

第二步：学习交换机的一些初级命令首先我们要知道Cisco有分两种系统，一种是基于CLI，一种是基于IOS。

暂时我们先探讨基于IOS的Cisco交换机。

基于IOS的交换机有三种模式，“>”用户模式，“#”特权模式，“（CONFIG）#”全局模式，在用户模式输入enable进入特权模式，在特权模式下输入disable回到用户模式，在特权模式下输入configure terminal进入全局模式。

思科交换机的基本配置随着Internet的高速发展,网络规模不断膨胀,对于从事网络专业的学生熟练掌握路由器和交换机的配置已显得十分重要。

接下来是小编为大家收集的思科交换机的基本配置方法，希望能帮到大家。

思科交换机的基本配置的方法一、交换机的基本配置Author：chenchao in ZJNU从本篇文章开始，将连载大概8-9篇自己学习交换与路由的实验报告，但是怕自己能力不行，会出现错误，所以，先载两篇文章，依次为：交换机的基本配置;路由器基本配置。

本篇为交换机的基本配置，使用的仿真软件是Cisco的一款免费软件：Cisco Packet Tracer。

想学习的可以在百度自行下载。

下面开始附上实验过程：实验环境：Cisco 2950交换机1台，Console电缆1根，PC机一台，网线1根。

连接如下图所示：实验步骤：一、交换机的带外配置;1、在用户模式、特权模式、全局模式、接口模式之间转换;Switch>enableSwitch#configure terminalEnter configuration commands, one perline. End with CNTL/Z.Switch(config)#interface FastEthernet 0/1Switch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console byconsoleSwitch#exitSwitch con0 is now availablePress RETURN to get started.Switch>2、将交换机的名称改为“student”;Switch(config)#hostname studentstudent(config)#3、为交换机各个模式设置密码“cisco”;特权模式下的密码保护student#enablestudent#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#enable password ciscostudent(config)#enable secret cisco1远程登录口令设置student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#line console 0student(config-line)#line vty 0 4student(config-line)#password cisco2student(config-line)#loginstudent(config-line)#student#4、为交换机制定一个IP地址10.10.10.X/24;student#configConfiguring from terminal, memory, ornetwork [terminal]?Enter configuration commands, one perline. End with CNTL/Z.student(config)#interface vlan 1student(config-if)#ip address 10.10.10.1255.0.0.05、开启交换机的Telnet服务功能，建立Telnet用户admin，口令cisco，并制定只能从10.10.10.y/24登录Telnet服务器;student#student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#user admin password 0 ciscostudent(config)#6、查看配置情况;student>enablePassword:student#show running-cBuilding configuration...hostname student!enable secret 5$1$mERr$q.MA2tj.WFptzvbifq/1i.enable password cisco!!username admin password 0 ciscointerface Vlan1ipaddress 10.10.10.1 255.0.0.0!!line con 0!line vty 0 4password cisco2loginline vty 5 15login!!End二、交换机的端口配置：1、配置接口的描述、关闭借口、启动接口、配置接口的速度为100Mbps、配置接口工作模式为全双工、配置接口的流程控制;student#configure terminalEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface FastEthernet0/1student(config-if)#shutdown%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to administratively down%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to downstudent(config-if)#student(config-if)#exitstudent(config)#interface FastEthernet0/1student(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to up%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to upstudent(config-if)#speed 100student(config-if)#duplex full%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to downstudent(config-if)#2、配置接口FastEthernet0/10为Access口;student#student#configure terminalEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface FastEthernet0/10student(config-if)#switchport mode accessstudent(config-if)#3、配置接口FastEthernet0/12为Trunk口;student#student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface fastethernet0/12student(config-if)#switchport mode Trunkstudent(config-if)#end4、查看配置情况;!interface FastEthernet0/1duplex fullspeed100!!interface FastEthernet0/9!interface FastEthernet0/10switchport mode access!interface FastEthernet0/11!interface FastEthernet0/12switchport mode trunk!student#show running-cBuilding configuration...Current configuration : 1275 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msec no service password-encryption!hostname student!enable secret 5$1$mERr$q.MA2tj.WFptzvbifq/1i. enable password cisco!!username admin password 0 cisco!!duplex fullspeed 100!interface FastEthernet0/2 !interface FastEthernet0/3 !interface FastEthernet0/4 !interface FastEthernet0/5 !interface FastEthernet0/6 !interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 !interface FastEthernet0/10 switchport mode access !interface FastEthernet0/11 !interface FastEthernet0/12 switchport mode trunk!interface FastEthernet0/13 !!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface GigabitEthernet1/1 !interface GigabitEthernet1/2 !interface Vlan1ipaddress 10.10.10.1 255.0.0.0 !!line con 0!line vty 0 4password cisco2loginline vty 5 15login!!end看了“思科交换机的基本配置”还想看：。

CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。

它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。

CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。

接下来，我们将对这些配置进行详细说明。

首先，IP地址的配置是CISCO交换机的基本操作之一。

通过配置IP地址，我们可以对交换机进行管理和监控。

具体的配置步骤如下：1. 进入交换机的配置模式。

在命令行界面输入"enable"命令，进入特权模式。

2. 进入全局配置模式。

在特权模式下输入"configure terminal"命令，进入全局配置模式。

3. 配置交换机的IP地址。

在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。

然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。

4. 保存配置并退出。

在接口配置模式下输入"exit"命令，返回到全局配置模式。

然后输入"exit"命令，返回到特权模式。

最后输入"copy running-config startup-config"命令，保存配置到闪存中。

其次，VLAN的配置是CISCO交换机的关键配置之一。

通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。

1. 进入交换机的配置模式。

同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。

2. 创建VLAN。

在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。

交换机的基本配置一、实验目的1、熟悉Cisco IOS的基本配置方式2、掌握交换机的基本配置命令二、相关知识IOS（Internetworking Operating System-Cisco，缩写IOS），CISCO网络配置系统，大多数Cisco设备中安装有此操作系统。

要配置好Cisco设备必需要熟悉IOS命令及相关的知识。

本实验以交换机为对象，其他设备的配置与此类似。

（一）交换机的初始配置为了配置或检查交换机，需要将一台计算机连接到交换机上,并建立双方之间的通信。

使用一根反接线连接交换机背面的“console port”和计算机背面的串口”com port”。

如图，用反接线一端通过RJ-45到DB-9连接器与计算机的串行口（如COM1口）相连，另一端与交换机的CONSOLE端口相连。

所谓交换机的初始配置是指第一次进行交换机的配置。

第一次配置主要包括交换机的主机名、密码和管理IP地址的配置。

启动计算机的“超级终端(HyperTerminal)”程序，会显示一个如图所示的对话窗口。

第一次建立交换机和超级终端的连接时，首先要为这一连接命名。

在下拉菜单中选择连接交换机所使用的COM端口，点击确定按钮，如图所示。

第二个对话窗口出现，点击“还原为默认值”后，点击确定按钮。

在交换机完成启动与超级终端建立连接之后，会出现关于系统配置对话的提示。

此时就可以对交换机进行手工配置。

注：交换机启动时，首先运行ROM中的程序，进行系统自检及引导，然后加载FLASH 中的IOS到RAM中运行，并在NVRAM中寻找交换机的配置文件，将其装入RAＭ中。

（二）几种常见配置命令模式交换机各种配置必须在不同的配置方式下才能完成，CISCO交换机提供了六种主要配置模式，分别为：（1）普通用户模式交换机初始化完成后，首先要进入一般用户模式，在一般用户模式下，用户只能运行少数的命令，而且不能对交换机进行配置。

在没有进行任何配置的情况下，缺省的交换机提示符为：Switch＞在用户配置模式下键入“？”则可以查看该模式下所提供的所有命令集及其功能，出现的“--More—”表示屏幕命令还未显示完，此时可按“回车键(Enter)”或者“空格键”显示余下的命令。
