皮带机安全培训•皮带机概述与工作原理•皮带机安全操作规程•皮带机常见故障及排除方法•皮带机安全防护措施与应急处理•皮带机日常维护与保养建议•提高皮带机安全意识与培训计划安排皮带机概述与工作原理01皮带机是一种以皮带或链条为牵引和承载构件的连续输送设备。

皮带机定义主要用于输送物料，如煤炭、矿石、粮食等，也可用于输送成件物品。

皮带机作用皮带机定义及作用010203驱动与从动辊通过电机驱动或液力偶合器连接驱动和从动辊，使皮带或链板在驱动和从动辊之间循环运行。

输送带或承载构件输送带或承载构件用于承载物料，并依靠驱动和从动辊之间的摩擦力实现连续输送。

张紧装置通过张紧装置对皮带或链板进行张紧，确保其与驱动和从动辊之间有足够的摩擦力。

工作原理简介驱动装置包括电机、减速器、联轴器和传动装置等，用于驱动皮带或链板运行。

从动辊与驱动辊相对设置，用于支撑皮带或链板并传递动力。

输送带或承载构件用于承载物料，通常由橡胶、帆布、金属等材料制成。

张紧装置包括拉紧绞车、滑轮组和张紧小车等，用于调节皮带的张紧度。

托辊支撑皮带或链板，减少摩擦阻力，保证物料平稳输送。

机架支撑整个皮带机，包括驱动装置、从动辊、张紧装置和托辊等。

皮带机结构组成皮带机安全操作规程02检查皮带机周围是否有人或障碍物，确保安全距离。

检查皮带机各部件是否完好，如电机、减速器、皮带等。

检查皮带张力是否合适，过松或过紧都可能导致安全问题。

检查皮带机防护装置是否完好，如有损坏应及时修复。

启动前检查事项皮带机运行过程中，应保持稳定的速度和负载，避免突然加速或减速。

皮带机运行过程中，应密切关注皮带机的运行状态，如发现异常应及时停机检查。

皮带机运行过程中，严禁将手或其他物品伸入皮带机内部。

皮带机运行过程中，应保持与操作人员的良好沟通，确保安全操作。

01020304运行中注意事项停机后保养要求停机后应立即切断电源，确保安全。

对皮带机各部件进行检查，如电机、减速器、皮带等，确保无异常。

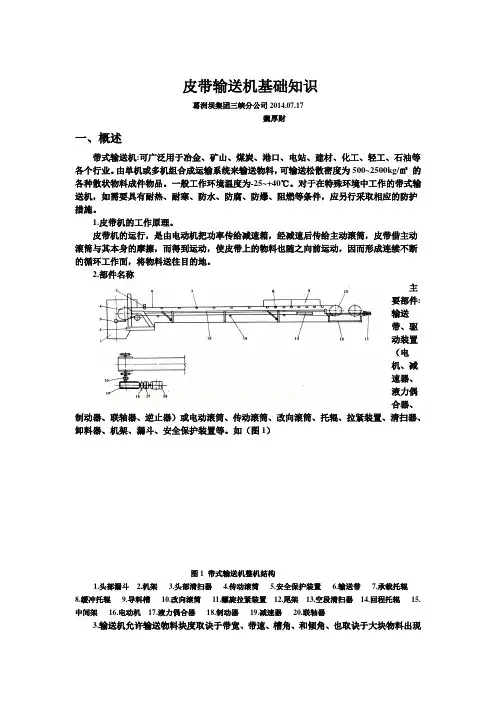

皮带输送机基础知识葛洲坝集团三峡分公司2014.07.17魏厚财一、概述带式输送机:可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。

由单机或多机组合成运输系统来输送物料，可输送松散密度为500~2500kg/㎡的各种散状物料成件物品。

一般工作环境温度为-25~+40℃。

对于在特殊环境中工作的带式输送机，如需要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。

1.皮带机的工作原理。

皮带机的运行，是由电动机把功率传给减速箱，经减速后传给主动滚筒，皮带借主动滚筒与其本身的摩擦，而得到运动，使皮带上的物料也随之向前运动，因而形成连续不断的循环工作面，将物料送往目的地。

2.部件名称主要部件:输送带、驱动装置（电机、减速器、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、安全保护装置等。

如（图1）图1 带式输送机整机结构1.头部漏斗2.机架3.头部清扫器4.传动滚筒5.安全保护装置6.输送带7.承载托辊8.缓冲托辊9.导料槽10.改向滚筒11.螺旋拉紧装置12.尾架13.空段清扫器14.回程托辊15.中间架16.电动机17.液力偶合器18.制动器19.减速器20.联轴器3.输送机允许输送物料块度取诀于带宽、带速、槽角、和倾角、也取诀于大块物料出现的频率。

我们常见的输送带带宽及适用最大块度。

如（表1）表1 常用带宽及适用的最大块度注:块度尺寸系指物料最大线性尺寸4.带式输送机的典型布置（图2）图2 带式输送机典型布置图可分为水平式皮带运输机；倾斜式皮带运输机；带有凸弧线段的皮带运输机；带有凹弧线段的皮带运输机。

二、普通皮带运输机1 驱动装置1.1驱动装置:带式输送机的动力部分，它驱动皮带不停的运行，使其能连续不断的工作。

它由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。

皮带输送机基础知识葛洲坝集团三峡分公司2014.07.17魏厚财一、概述带式输送机:可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。

由单机或多机组合成运输系统来输送物料，可输送松散密度为500~2500kg/㎡的各种散状物料成件物品。

一般工作环境温度为-25~+40℃。

对于在特殊环境中工作的带式输送机，如需要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。

1.皮带机的工作原理。

皮带机的运行，是由电动机把功率传给减速箱，经减速后传给主动滚筒，皮带借主动滚筒与其本身的摩擦，而得到运动，使皮带上的物料也随之向前运动，因而形成连续不断的循环工作面，将物料送往目的地。

2.部件名称主要部件:输送带、驱动装置（电机、减速器、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、安全保护装置等。

如（图1）图1 带式输送机整机结构1.头部漏斗2.机架3.头部清扫器4.传动滚筒5.安全保护装置6.输送带7.承载托辊8.缓冲托辊9.导料槽10.改向滚筒11.螺旋拉紧装置12.尾架13.空段清扫器14.回程托辊15.中间架16.电动机17.液力偶合器18.制动器19.减速器20.联轴器3.输送机允许输送物料块度取诀于带宽、带速、槽角、和倾角、也取诀于大块物料出现的频率。

我们常见的输送带带宽及适用最大块度。

如（表1）表1 常用带宽及适用的最大块度注:块度尺寸系指物料最大线性尺寸4.带式输送机的典型布置（图2）图2 带式输送机典型布置图可分为水平式皮带运输机；倾斜式皮带运输机；带有凸弧线段的皮带运输机；带有凹弧线段的皮带运输机。

二、普通皮带运输机1 驱动装置1.1驱动装置:带式输送机的动力部分，它驱动皮带不停的运行，使其能连续不断的工作。

它由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。

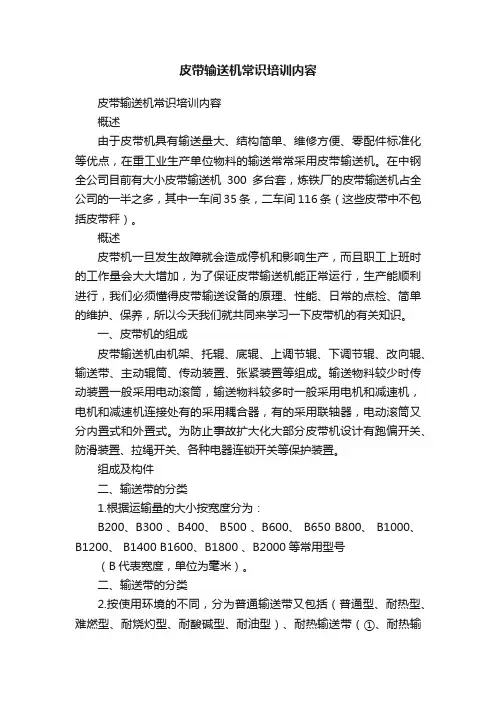

皮带输送机常识培训内容皮带输送机常识培训内容概述由于皮带机具有输送量大、结构简单、维修方便、零配件标准化等优点，在重工业生产单位物料的输送常常采用皮带输送机。

在中钢全公司目前有大小皮带输送机300多台套，炼铁厂的皮带输送机占全公司的一半之多，其中一车间35条，二车间116条（这些皮带中不包括皮带秤）。

概述皮带机一旦发生故障就会造成停机和影响生产，而且职工上班时的工作量会大大增加，为了保证皮带输送机能正常运行，生产能顺利进行，我们必须懂得皮带输送设备的原理、性能、日常的点检、简单的维护、保养，所以今天我们就共同来学习一下皮带机的有关知识。

一、皮带机的组成皮带输送机由机架、托辊、底辊、上调节辊、下调节辊、改向辊、输送带、主动辊筒、传动装置、张紧装置等组成。

输送物料较少时传动装置一般采用电动滚筒，输送物料较多时一般采用电机和减速机，电机和减速机连接处有的采用耦合器，有的采用联轴器，电动滚筒又分内置式和外置式。

为防止事故扩大化大部分皮带机设计有跑偏开关、防滑装置、拉绳开关、各种电器连锁开关等保护装置。

组成及构件二、输送带的分类1.根据运输量的大小按宽度分为：B200、B300 、B400、 B500 、B600、 B650 B800、 B1000、B1200、 B1400 B1600、B1800 、B2000等常用型号（B代表宽度，单位为毫米）。

二、输送带的分类2.按使用环境的不同，分为普通输送带又包括（普通型、耐热型、难燃型、耐烧灼型、耐酸碱型、耐油型）、耐热输送带（①、耐热输送带：TI型耐不大于100度、T2型耐不大于125度、T3型耐不大于150度②、耐高温输送带：耐温能力不大于200度③、耐烧灼输送带（金属网芯输送带）：耐温200-500度、耐寒输送带、耐酸碱输送带、耐油输送带、食品输送带等型号。

二、输送带的分类3.按照输送带布层拉力强度分为普通输送带、强力输送带。

强力型的帆布输送带分为尼龙输送带（NN输送带）和聚酯输送带（EP 输送带）。

生 产 培 训 教 案培训题目：皮带机的结构与特性培训目的：掌握和了解皮带机的选型原则、皮带机的布臵方式、驱动方式、拉紧方式、皮带的选型、托辊的结构形式及相关特性，以提高故障判断能力。

内容摘要：1、带式输送机概述2、逆止器3、滚筒4、拉紧装臵5、清扫器6．托辊7、胶带培训内容：第一节 带式输送机概述一、设备概述带式输送机是以胶带为牵引和承载部件，通过连续牵引，完成物件的输送任务。

带式输送机目前是连续运输机中效率最高，使用最普遍的一种机型。

它广泛应用于电力行业、采矿行业、冶金行业、水电站建设工地、港口等。

带式输送机有很多种，电力行业常用的一般是指普通带式输送机，它主要包括尼龙带式输送机、帆布带式输送机、聚酯带式输送机、钢丝绳芯带式输送机等。

目前普通带式输送机在火力发电厂输煤系统中应用的标准主要是：TD62型（T －通用；D －带式输送机）、TD75型和DT Ⅱ型（DT －带式输送机通用型代号）。

TD62型带式输送机是国家在1962年定型的带式输送机，在1980年前设计投产的电厂中，基本采用TD62型带式输送机。

在1980年后设计投产的电厂已普遍采用TD75型带式输送机。

TD62型和TD75型带式输送机从设备组成来看基本相同，不同的是设计参数的选取及个别部件的尺寸。

在运行阻力、结构、制造和功率消耗等方面，TD75型比TD62型带式输送机更先进，TD75型带式输送机托辊槽角为30°，而TD62型带式输送机托辊槽角为20°，这使得TD75型带式输送机输送量可提高20％左右，并能使物料运行平稳、不易撒落，由于输送量的提高，在相同的出力情况下可使带式输送机胶带的宽度下降一级，因而可节省胶带费用。

DT Ⅱ型带式输送机是在TD75典型结构的基础上于1994年改进的更为实用的全系列普通带式输送机，属于我国普通带式输送机的第二代自行定型的设备，故称之为Ⅱ型，DT Ⅱ型带式输送机的结构更为合理，其中好多部件结构的强度和合理性得到更好的完善。

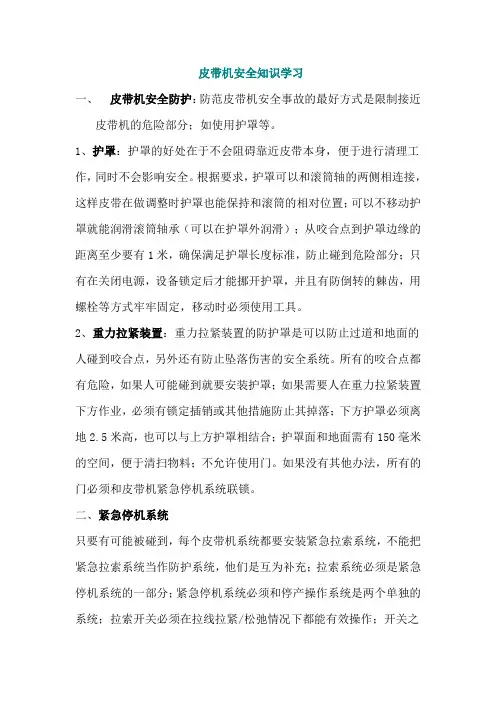

皮带机安全知识学习一、皮带机安全防护：防范皮带机安全事故的最好方式是限制接近皮带机的危险部分；如使用护罩等。

1、护罩：护罩的好处在于不会阻碍靠近皮带本身，便于进行清理工作，同时不会影响安全。

根据要求，护罩可以和滚筒轴的两侧相连接，这样皮带在做调整时护罩也能保持和滚筒的相对位置；可以不移动护罩就能润滑滚筒轴承（可以在护罩外润滑）；从咬合点到护罩边缘的距离至少要有1米，确保满足护罩长度标准，防止碰到危险部分；只有在关闭电源，设备锁定后才能挪开护罩，并且有防倒转的棘齿，用螺栓等方式牢牢固定，移动时必须使用工具。

2、重力拉紧装置：重力拉紧装置的防护罩是可以防止过道和地面的人碰到咬合点，另外还有防止坠落伤害的安全系统。

所有的咬合点都有危险，如果人可能碰到就要安装护罩；如果需要人在重力拉紧装置下方作业，必须有锁定插销或其他措施防止其掉落；下方护罩必须离地2.5米高，也可以与上方护罩相结合；护罩面和地面需有150毫米的空间，便于清扫物料；不允许使用门。

如果没有其他办法，所有的门必须和皮带机紧急停机系统联锁。

二、紧急停机系统只要有可能被碰到，每个皮带机系统都要安装紧急拉索系统，不能把紧急拉索系统当作防护系统，他们是互为补充；拉索系统必须是紧急停机系统的一部分；紧急停机系统必须和停产操作系统是两个单独的系统；拉索开关必须在拉线拉紧/松弛情况下都能有效操作；开关之间（或开关和弹簧间）拉线的最大长度不能超过50米。

如果系统有摩擦或小开关，有必要用较短的拉索，不管从哪个方向拉线，拉索都必须能停机。

拉索必须贯穿整个皮带机，包括主轮和尾轮，为避免摩擦过大，可以使用附加拉索开关；如果一个皮带机有一个以上拉索系统，必须确保整个系统没有无保护的真空地带。

有时甚至可以把两条系统重叠，确保在任何一处都可以拉到拉索；如果可能，拉索须高于皮带机100到200毫米（确保如果有人被皮带机挂到，系统可以自动启动）；在清理和检修皮带机时，不能只使用紧急停机系统或停产操作系统。

皮带输送机基础知识葛洲坝集团三峡分公司2014.07.17魏厚财一、概述带式输送机:可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。

由单机或多机组合成运输系统来输送物料，可输送松散密度为500~2500kg/㎡的各种散状物料成件物品。

一般工作环境温度为-25~+40℃。

对于在特殊环境中工作的带式输送机，如需要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。

1.皮带机的工作原理。

皮带机的运行，是由电动机把功率传给减速箱，经减速后传给主动滚筒，皮带借主动滚筒与其本身的摩擦，而得到运动，使皮带上的物料也随之向前运动，因而形成连续不断的循环工作面，将物料送往目的地。

2.部件名称主要部件:输送带、驱动装置（电机、减速器、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、安全保护装置等。

如（图1）图1 带式输送机整机结构1.头部漏斗2.机架3.头部清扫器4.传动滚筒5.安全保护装置6.输送带7.承载托辊8.缓冲托辊9.导料槽10.改向滚筒11.螺旋拉紧装置12.尾架13.空段清扫器14.回程托辊15.中间架16.电动机17.液力偶合器18.制动器19.减速器20.联轴器3.输送机允许输送物料块度取诀于带宽、带速、槽角、和倾角、也取诀于大块物料出现的频率。

我们常见的输送带带宽及适用最大块度。

如（表1）表1 常用带宽及适用的最大块度注:块度尺寸系指物料最大线性尺寸4.带式输送机的典型布置（图2）图2 带式输送机典型布置图可分为水平式皮带运输机；倾斜式皮带运输机；带有凸弧线段的皮带运输机；带有凹弧线段的皮带运输机。

二、普通皮带运输机1 驱动装置1.1驱动装置:带式输送机的动力部分，它驱动皮带不停的运行，使其能连续不断的工作。

它由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。

皮带输送机基础知识葛洲坝集团三峡分公司2014.07.17魏厚财一、概述带式输送机:可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。

由单机或多机组合成运输系统来输送物料，可输送松散密度为500~2500kg/㎡的各种散状物料成件物品。

一般工作环境温度为-25~+40℃。

对于在特殊环境中工作的带式输送机，如需要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。

1.皮带机的工作原理。

皮带机的运行，是由电动机把功率传给减速箱，经减速后传给主动滚筒，皮带借主动滚筒与其本身的摩擦，而得到运动，使皮带上的物料也随之向前运动，因而形成连续不断的循环工作面，将物料送往目的地。

2.部件名称主要部件:输送带、驱动装置（电机、减速器、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、安全保护装置等。

如（图1）图1 带式输送机整机结构1.头部漏斗2.机架3.头部清扫器4.传动滚筒5.安全保护装置6.输送带7.承载托辊8.缓冲托辊9.导料槽10.改向滚筒11.螺旋拉紧装置12.尾架13.空段清扫器14.回程托辊15.中间架16.电动机17.液力偶合器18.制动器19.减速器20.联轴器3.输送机允许输送物料块度取诀于带宽、带速、槽角、和倾角、也取诀于大块物料出现的频率。

我们常见的输送带带宽及适用最大块度。

如（表1）表1 常用带宽及适用的最大块度注:块度尺寸系指物料最大线性尺寸4.带式输送机的典型布置（图2）图2 带式输送机典型布置图可分为水平式皮带运输机；倾斜式皮带运输机；带有凸弧线段的皮带运输机；带有凹弧线段的皮带运输机。

二、普通皮带运输机1 驱动装置1.1驱动装置:带式输送机的动力部分，它驱动皮带不停的运行，使其能连续不断的工作。

它由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。

皮带输送机基础知识葛洲坝集团三峡分公司2014.07.17魏厚财一、概述带式输送机:可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。

由单机或多机组合成运输系统来输送物料，可输送松散密度为500~2500kg/㎡的各种散状物料成件物品。

一般工作环境温度为-25~+40℃。

对于在特殊环境中工作的带式输送机，如需要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。

1.皮带机的工作原理。

皮带机的运行，是由电动机把功率传给减速箱，经减速后传给主动滚筒，皮带借主动滚筒与其本身的摩擦，而得到运动，使皮带上的物料也随之向前运动，因而形成连续不断的循环工作面，将物料送往目的地。

2.部件名称主要部件:输送带、驱动装置（电机、减速器、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、安全保护装置等。

如（图1）图1 带式输送机整机结构1.头部漏斗2.机架3.头部清扫器4.传动滚筒5.安全保护装置6.输送带7.承载托辊8.缓冲托辊9.导料槽10.改向滚筒11.螺旋拉紧装置12.尾架13.空段清扫器14.回程托辊15.中间架16.电动机17.液力偶合器18.制动器19.减速器20.联轴器3.输送机允许输送物料块度取诀于带宽、带速、槽角、和倾角、也取诀于大块物料出现的频率。

我们常见的输送带带宽及适用最大块度。

如（表1）表1 常用带宽及适用的最大块度注:块度尺寸系指物料最大线性尺寸4.带式输送机的典型布置（图2）图2 带式输送机典型布置图可分为水平式皮带运输机；倾斜式皮带运输机；带有凸弧线段的皮带运输机；带有凹弧线段的皮带运输机。

二、普通皮带运输机1 驱动装置1.1驱动装置:带式输送机的动力部分，它驱动皮带不停的运行，使其能连续不断的工作。

它由安装在驱动架上的Y系列鼠笼型电机、液力偶合器（或梅花形弹性联轴器）、减速器、ZL型弹性柱销齿式联轴器、制动器（逆止器）等组成。
