什么是二位三通或五通电磁阀

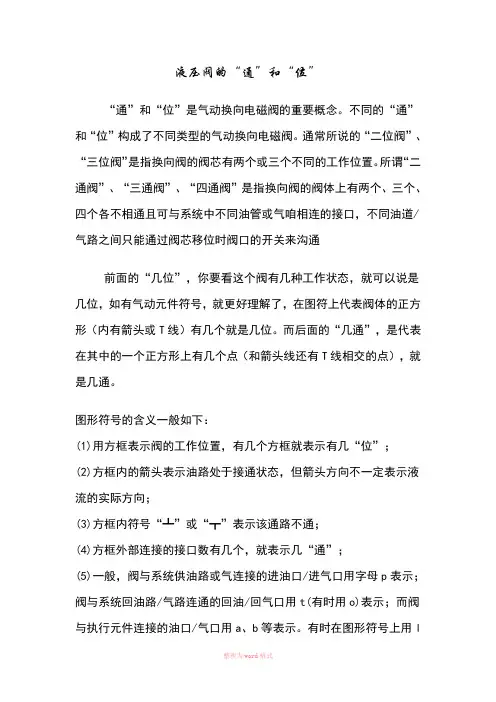

什么是二位三通或五通电磁阀说明：在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

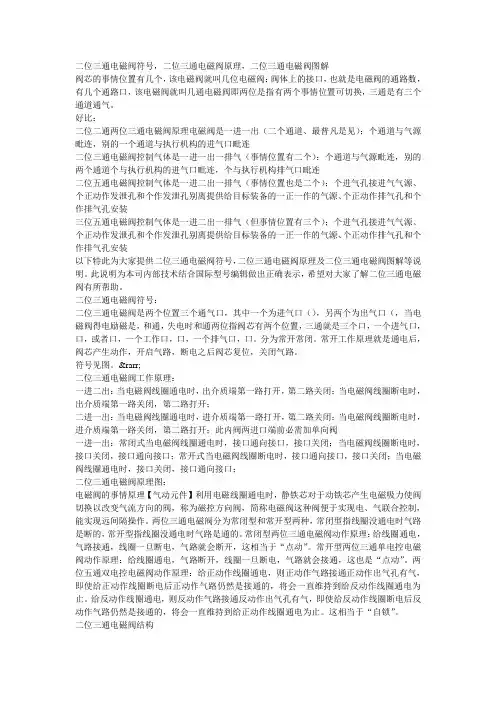

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

我来简单谈一下吧。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

阀芯具有三个工作位置和五个通口成为三位五通阀，当阀芯处于中间位置时，各通口处于关断状态，则称为中间封闭式；若输出口全部与排气口接通则称为中间卸压式；若输出口都与输入口接通则称为中间加压式。

单电控/双电控的区别实际主要是控制信号的区别，单电控是得电动作，失电复位。

双电控是一侧电磁阀得电动作，另一侧电磁阀得电复位。

电磁阀的替换问题应该考虑具体应用一般如果不考虑气流气压问题，而且两个单电控两位五通电磁阀不同时的控制同一个执行器的相逆动作，有可能可以替换。

一、电磁阀的主要特点1、外漏堵绝，内漏易控，使用安全。

内外泄漏是危及安全的要素。

其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。

这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。

电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。

所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。

2、系统简单，便接电脑，价格低廉。

电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。

更显著的是所组成的自控系统简单得多，价格要低得多。

由于电磁阀是开关信号控制，与工控计算机连接十分方便。

在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。

3、动作快速，功率微小，外形轻巧。

电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。

由于自成回路，比之其它自控阀反应更灵敏。

设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，就能自动保持阀位，平时一点也不耗电。

电磁阀外形尺寸小，既节省空间，又轻巧美观。

4、调节精度受限，适用介质受限。

电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，所以调节精度还受到一定限制。

电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。

另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。

5、型号多样，用途广泛。

电磁阀虽有先天不足，优点仍十分突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。

电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有优势而展开。

二、电磁阀的主要性能（一）、安全性：不注意安全即会产生灾难1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

2、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。

3、电磁阀公称压力应超过管内最高工作压力。

（二）、适用性：不适用等于花钱买废物，还要添麻烦1、介质特性1.1 质气，液态或混合状态分别选用不同品种的电磁阀。

1.2 介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。

1.3 介质粘度，通常在50cSt以下。

若超过此值，通径大于15mm用ZDF 系列多功能电磁阀作特殊订货。

通径小于15mm订高粘度电磁阀。

1.4 介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀。

1.5 介质若是定向流通，且不允许倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。

1.6 介质温度应选在电磁阀允许范围之内。

2、管道参数2.1 根据介质流向要求及管道连接方式选择阀门通口及型号。

例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。

又如控制两条管道汇流的，请选ZDF—Z2/1等。

2.2 根据流量和阀门Kv值选定公称通径，也可选同管道内径。

请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。

2.3 工作压差：最低工作压差在0.04Mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。

3、环境条件3.1 环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。

3.2 环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。

3.3 环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

3.4 在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀。

3.5 环境空间若受限制，请选用多功能电磁阀，因其省去了旁路及三只手动阀且便于在线维修。

4、电源条件4.1 根据供电电源种类，分别选用交流和直流电磁阀。

一般来说交流电源取用方便。

4.2 电压规格用尽量优先选用AC220V.DC24V。

4.3 电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须采取稳压措施或提出特殊订货要求。

4.4 应根据电源容量选择额定电流和消耗功率。

须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。

5、控制精度5.1 普通电磁阀只有开、关两个位置，在控制精度要求高和参数要求平稳时请选用多位电磁阀；Z3CF三位常开电磁阀，具有微启，全开和关闭三种流量；ZDF—Z1/1组合多功能电磁阀具有全开、大开、小开、全开四种流量。

5.2 动作时间：指电信号接通或切断至主阀动作完成时间。

（三）、可靠性：不可靠将会损害整个系统1、工作寿命：此项不列入出厂试验项目，属于型式试验项目。

为确保质量应选正规厂家的名牌产品。

2、工作制式：分长期工作制，反复短时工作制和短时工作制三种。

常规产品均为长期工作制，即线圈允许长期通电工作。

对于长时间阀门开通只有短时关闭的情况，则宜选用常开电磁阀。

用在短时工作制而批量又很大时，可作特殊订货以降低功耗。

3、工作频率：动作频率要求高时，结构应优选直动式电磁阀，电源听优选交流。

4、动作可靠性严格地来说此项试验尚未正式列入我国电磁阀专业标准，为确保质量应选正规厂家的名牌产品。

有些场合动作次数并不多，但对可靠性要求却很高，如消防、紧急保护等，切不可掉以轻心。

特别重要的，还应采取两只连用双保险。

（四）、经济性：不经济就是对资金，精力乃至生命的浪费它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。

经济性不单指产品价格，而是产品的性能价格比综合费用价格比。

三、电磁阀的分类电磁阀也可称为电控阀；分类例如：二位二通、二位三通、二位四通、二位五通、三位五通，还有开关型、中央封闭型、中央排气型、中央加压型等特殊功能的电磁阀，适用于不同的环境及执行元件，着重描写对气缸的动作进行命令性的控制，同时也被称作为方向控制阀，4V系列电磁阀有100系列、200系列、300系列、400系列，4V系列电磁阀整体型材制造,采用槽隙结构,以高精度加工技术保障产品性能,该产品结构紧凑,设计合理,换向性好,并可以集成安装于底版上.占用空间小、维修方便。

4V系列电磁阀有特点如下：1、便于安装（可单装，并可以集成安装于底版上.占用空间小、维修方便。

）2、换向速度快，可达到每秒3－4次3、线圈标准电压更换方便（接线：出线式/端子式）4、内部先导体采用磁控原理5、内结构简单，采用的橡胶密封，对阀芯以及密封件尺寸的精密性6、耗电量AC：4.5VA DC：3W7、工作温度：5～50摄氏度8、有效截面积（CV＝2.97）现在，电磁阀技术与控制技术、计算机技术、电子技术相结合，已经能够进行多种复杂的控制。
