顶管施工技术交底0 1

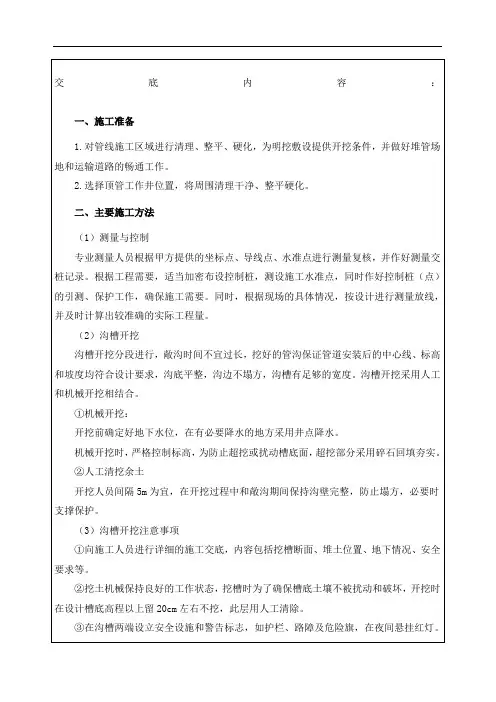

交底内容：

一、施工准备

1.对管线施工区域进行清理、整平、硬化，为明挖敷设提供开挖条件，并做好堆管场地和运输道路的畅通工作。

2.选择顶管工作井位置，将周围清理干净、整平硬化。

二、主要施工方法

（1）测量与控制

专业测量人员根据甲方提供的坐标点、导线点、水准点进行测量复核，并作好测量交桩记录。根据工程需要，适当加密布设控制桩，测设施工水准点，同时作好控制桩（点）的引测、保护工作，确保施工需要。同时，根据现场的具体情况，按设计进行测量放线，并及时计算出较准确的实际工程量。

（2）沟槽开挖

沟槽开挖分段进行，敞沟时间不宜过长，挖好的管沟保证管道安装后的中心线、标高和坡度均符合设计要求，沟底平整，沟边不塌方，沟槽有足够的宽度。沟槽开挖采用人工和机械开挖相结合。

①机械开挖：

开挖前确定好地下水位，在有必要降水的地方采用井点降水。

机械开挖时，严格控制标高，为防止超挖或扰动槽底面，超挖部分采用碎石回填夯实。

②人工清挖余土

开挖人员间隔5m为宜，在开挖过程中和敞沟期间保持沟壁完整，防止塌方，必要时支撑保护。

（3）沟槽开挖注意事项

①向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置、地下情况、安全要求等。

②挖土机械保持良好的工作状态，挖槽时为了确保槽底土壤不被扰动和破坏，开挖时在设计槽底高程以上留20cm左右不挖，此层用人工清除。

③在沟槽两端设立安全设施和警告标志，如护栏、路障及危险旗，在夜间悬挂红灯。

三、顶管施工工艺流程

1.施工顺序

施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。

2.工作井施工

（1）工作井和接收井的施工方法采用人工配合机械挖孔护壁法施工。

（2）工作井采用人工挖孔护壁支护结构。采用分层开挖，分层浇注井壁的方法施工，每节开挖护壁的高度最多不超过100cm。?

（3）钢筋的配置必须按照有关标准和规范进行，浇注的砼必须使用震动棒进行振捣。

施工技术交底记录

年 月 日 施管表4

工程名称

龙岭南片区污水管道工程

分部工程

管道主体工程

分项工程名称

顶管段施工

一、工程概况

1、 排水布置情况

永福路与宁家冲路顶管段管道设计均采用1000mm管径的Ⅲ级钢筋混凝土管，承插式橡胶圈接口。

采用泥水平衡法顶管工艺的工作井及接收井采用钢筋砼沉井结构，内部砌筑钢筋混凝土检查井。

2、本施工方案中的顶管布置部位

永福路(蓉园路-桃花伦东路）：顶管施工段位于线路与春嘉路交叉处，长度24m。

宁家冲路：横穿春嘉路长顶管长度为24m，横穿清溪河顶管长度为66m

二、顶管施工工艺

1、施工工艺

2、主要设备：

包括掘进机、起重设备、主顶系统、泥水系统、测量控制系统、电气控制系统、触变泥浆系统等。

3、顶管方法

（1）、顶进技术准备工作

（2）、机械与材料进场准备

（3）生产准备工作

（4）在地面的准备工作 施工准备

顶进设备安装

掘进机井内就位

掘进机穿墙

管道顶进

钢筋混凝土管接头

机头进入接收井，顶进结束

设备转移 循

环 测量放样

导轨安装

后座顶板安装

后座千斤顶安装

洞口止水装置安装

掘进机掘进

凿开工作井井壁

后座千斤顶顶进

出泥准备

偏差测量

管内出泥

顶进纠偏 轴线标高控制

接口检验 钢筋砼管进场验收

凿开接收井井壁

在顶管顶进施工前，按常规进行施工用电，用水，通道，排水及照明等设备的安装。

施工材料，设备及机具必备齐，以满足本工程的施工要求，管节、止水橡胶圈等应有足够的余量。井上、井下准备施工测量控制网，并经复核认可。

4、基座安装

顶管基座按设计轴线准确放样，安装时按测量放样的基线，吊入井下就位焊接，工作的轨道按顶管设计轴线并按实测洞门中心放置，并设置支撑加固。基座上的导轨应顺直、平行、等高，导轨的纵坡与管道设计坡度一致。导顶安装的允许偏差值如下：

顶管工施工安全技术交底

一、顶管施工概述

顶管施工是一种非开挖技术，用于地下管线的铺设和更新。通过顶管设备，将管道从地面上的工作井顶入地下，直至达到设计位置。顶管施工具有不影响交通、不破坏地面环境、施工周期短等优点。

二、安全技术交底内容

为了确保顶管施工的安全进行，以下是一些关键的安全技术交底内容：

1. 工作井安全：工作井是顶管施工的起点和终点，施工前应确保工作井的结构稳定，防止坍塌。

2. 设备检查：顶管设备在施工前应进行全面检查，确保设备的安全性能良好，包括顶管机、管道、顶进设备等。

3. 人员培训：施工前应对顶管工人进行专业培训，确保他们熟悉施工流程和安全操作规程。

4. 施工现场管理：施工现场应保持整洁，清除障碍物，确保施工通道畅通。

5. 管线探测：在顶管施工前，应进行管线探测，了解地下管线的位置和走向，避免损坏现有管线。

6. 施工监控：顶管施工过程中，应进行实时监控，包括顶进速度、顶力、管道偏差等，确保施工安全。

7. 安全防护：施工现场应设置安全防护措施，包括警示标志、

安全栏杆、安全网等，防止人员伤亡。

8. 紧急应对：施工现场应制定应急预案，包括设备故障、事故伤害等紧急情况的应对措施。

三、安全操作规程

为了确保顶管施工的安全操作，以下是一些具体的安全操作规程：

1. 操作人员应穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。

2. 在操作顶管设备时，应遵守设备操作规程，确保设备在安全范围内运行。

3. 在顶管过程中，应定期检查管道和设备，确保其正常运行，并及时处理发现的问题。

4. 施工人员应严格按照施工方案进行施工，不得擅自更改施工计划。

5. 施工现场应设置足够的安全警示标志，提醒施工人员和过往行人的注意。

6. 施工人员应掌握应急救生知识，以便在紧急情况下进行自救和互救。

四、安全培训和宣传

为了提高施工人员的安全意识，以下是一些安全培训和宣传措施：

顶管施工安全技术交底

一、背景介绍

顶管是一种常见的地下工程施工技术，其目的是在不破坏地表的情况下完成各类管线的铺设和维修。然而，由于顶管施工涉及到地下空间的开挖和施工作业等一系列风险，必须加强安全技术交底，以确保施工人员的安全和工程的顺利进行。

二、施工前准备工作

1. 熟悉设计图纸：施工人员应仔细研究顶管工程的设计图纸，了解所需施工材料、规格及施工工艺等信息。

2. 完善方案安全措施：根据设计图纸和具体施工场地的实际情况，结合施工工艺和设备条件，制定完善的施工方案和安全措施，确保施工过程中的安全。

3. 检查施工设备和工器具：施工前应对所使用的顶管设备和工器具进行检查，确保其完好无损、工作正常，并进行必要的维修和更换。

三、施工现场安全要求

1. 现场标识标牌：在施工现场及其周边设置合理明显的标识标牌，包括工作区域边界、安全警示标识和警戒线等，以提醒施工人员和外来人员注意安全。 2. 人员配备要求：严格按照工种和工作需要配置施工人员，保证每个施工工序都有相应的专业人员，并确保施工人员持有相应的资质证书和工作经验。

3. 安全防护措施：为施工人员提供必要的安全防护装备，如安全帽、安全鞋、防护手套等，并确保施工人员正确佩戴和使用。

4. 通风、排水系统：为施工区域提供良好的通风和排水系统，确保空气流通和施工现场无积水，预防各类事故的发生。

5. 临时设施安全：对于搭设的临时工作平台、临时通道和临时设备等，要确保其稳固可靠，防止施工人员受伤和设备损坏。

四、顶管施工安全注意事项

1. 施工过程中要保持施工现场干净整洁，预防杂物堆积引发意外。

2. 严禁施工人员饮酒、吸烟等不良习惯，确保工作期间清醒、专心，并提供充足的饮水设施，保证施工人员身体健康。

3. 严格执行施工工艺和操作规范，特别要注意施工层次的控制，防止坍塌和滑坡等事故的发生。

4. 在施工过程中，必要时可以采取地下水的降低和管道的固定加固等措施，确保施工安全。
