plc课程设计(水塔水位控制模拟)

  • 格式：docx
  • 大小：943.67 KB
  • 文档页数：14

成绩：

可编程控制器原理及应用

课程设计报告

设计题目：水塔水位控制模拟

学生姓名：黄博新

班 级：机械电子工程082

学 号：200810834209

指导老师：刘芹

设计时间：2011.01

目 录

1. 系统描述及控制要求 .................................... 3

1.1 系统描述........................................................ 3

1.2 控制要求........................................................ 3

2. 控制系统分析与实现 .................................... 4

2.1 I/O分配表 ..................................................... 4

2.2 I/O接线图 ..................................................... 4

2.3 流程图.......................................................... 5

2.4 梯形图和指令表.................................................. 6

2.5 程序仿真........................................ 错误!未定义书签。

2.6 程序调试 ............................................... 8

2.7时序图 ............................................... 12

3. 心得体会 ............................. 错误!未定义书签。

4. 参考文献 ............................. 错误!未定义书签。

1 系统描述及控制要求

1.1 系统功能描述

在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。

图1

S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。

1.2 控制要求

（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制

（2） S3为ON时，Y灯熄灭

（3） S4为OFF且S2为ON时，M灯亮

（4） S1为ON时，M灯熄灭

2 控制系统分析与实现

2.1 I/O分配表

表1

输入点分配 输出点分配

输入设备 输入点 输出设备 输出点

开关S1 X001 M灯 Y001

开关S2 X002

Y灯 Y002

开关S3 X003

开关S4 X004

2.2 I/O接线图

图2

X001

X002

X003

X004

COM

Y001

Y002

COM 

 S1

S2

S3

S4 M

Y FX1S

2.3 流程图

图3

开始

水池水位低于下限吗?

是

电磁阀Y打开 否

否 报警，0.5秒闪烁 4S后水池水位高于下限吗？

是

水塔水位低于下限吗？ 水池继续进水

水池水位高于上限

电磁阀Y关闭 是

电机M启动，抽水

水塔水位高于下限

水塔水位高于上限 水池水位低于下限

电机M停止

结束 否

2.4 梯形图和指令表

图4

图5

2.5 程序仿真

（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮 ；

（2）根据自己编写的程序，写入程序；

（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态” ；

（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。

8

图6 创建工程 图7 编写程序

图8 程序写入 图9 运行仿真界面

2.6 程序调试

（1）在程序界面单机鼠标右键，选择“软元件测试”选项；

（2）在弹出的“软元件测试”窗口中，选择相应的软元件，按照设计要求，执行相应的动作，然后观察实验现象；

9

图10 强制X004为ON 图11 Y002亮

图12 4秒后，Y002闪烁

10

图13 强制X003为0N 图14 Y002熄灭

图15 强制X004为OFF 图16 强制X002WEI ON

11

图17 Y001运行

图18强制X001为ON 图19 Y001停止运行

2.7 时序图

图20

图21 13

图22

图23

3 课程设计心得体会

我做的这个题目是有关与PLC系统理论与实践相结合的设计。这于我来说是对以前学习的知识的挑战与突破。在对这个设计的材料搜索进行独立搜索时，我对办公软件的应用有了进一步的提高。同时在对搜集的材料进行整核，结合所学理论知识，以及实际应用操作的情况下，提高了实际操作和独立解决问题的能力。

通过这次设计实践。让我更熟练的掌握了三菱的PLC软件的简单编程方法，对于三菱的PLC的工作原理和使用方法也有了更深刻的理解。在理论的运用中，也提高了我的工程素质。刚开始学习三菱PLC软件时，由于我对一些细节的不加重视，当我把自己想出来的一些认为是对的程序运用到梯形图编辑时，问题出现了。转换成指令表后则显示不出很多正确的指令程序，这主要是因为我没有把理论和实践相结合，缺乏动手能力而造成的结果，最后通过老师的纠正和自己的实际操作，终于把正确的结果做了出来，同样也看清了自己的不足之处。

设计过程中得到老师的意见和同学的提醒，再加上上网搜集到的资料，我也明白了不是每个问题都能自己解决的，只有通过自己努力以及别人的帮助才能把工作做得更好，古人说：三人行必有我师、思而不学则殆。所以说学习要善于向别人请教，学思结合。

如今课程设计是做完了，可是我的学习之路还没有完，是这次设计让我明白了人这一辈子不能仅仅局限于那一点点满足感，要放眼望去，通过去参与各种实践，提升自己的动手能力，创造属于自己的未来。

4 参考文献

[1] 郁汉琪．《可编程序控制器及应用》．中国电力出版社，2010

[2] 王兆义．《可编程序控制器教程》．北京机械工业出版社 2005

[3] 三菱FX2N系列《微型可编程控制器使用手册》

[4] 张万忠. 《可编程控制器应用技术》. 北京：化学工业出版社，2001

[5] 李俊季、赵黎明. 《可编程控制应用技术实训指导》. 北京：化学工业出版社，2001

[6] 张桂香. 《电气控制与PLC应用》. 北京：化学工业出版社，2003

[7] 钟肇新、范建东. 《可编程控制器原理及应用（第三版）》. 广州：华南理工大学出版社，2003

[8] 吕景泉. 《可编程控制器技术教程》. 北京：高等教育出版社，2000

合集下载

水塔水位plc自动控制

水塔水位plc自动控制

水塔水位plc自动控制

用plc控制水位的自动控制原理

水塔水位自动控制

一、实验目的

用PLC 构成水塔水位自动控制系统

二、实验设备

1） Dais-__ 可编程控制模拟实验仪

2） 计算机

3） 连接导线一套

三、实验内容

1、控制要求：当水塔水位低于水位界（S4 为ON 表示）时，电磁阀Y 打开，于是进

水（S4 为OFF 表示水池水位高于水池低水界），当水池水位高于水池低水界（S3 为

ON 表示），电磁阀Y 关闭。

1）I/O 分配表：

输入 输出

SB4：X2 L2：Y1

SB3：X3

2） 输入下图的梯形图。

3） 调试并运行程序，观察结果。

2、控制要求：当水池水位低于SB4 所指示的位置时，启动SB4 按钮，L2 所指示的电

机工作，水池进水。当水池水位达到SB3 所指示的位置时，启动SB3 按钮，使L2 所

指示的电机关闭，停止进水；当水塔水位低于SB2 所指示的位置时，启动SB2 按钮，

L1 所指示的电机工作，开始水塔进水。当水塔水位达到SB1 所指示的位置时，启动SB1 按钮，使L1 所指示的电机停止工作。

1）I/O 分配表：

输入 输出

SB1：X0 L1：Y0

SB2：X1 L2：Y1

SB3：X2

SB4：X3

2） 输入下图的梯形图。

用plc控制水位的自动控制原理

3）调试并运行程序，观察结果。

四、编程练习

1）当水池水位低于水位界时（S4 为ON），电磁阀Y 打开进水（S4

为OFF 表示水池水 位高于水池低水界）。当水位高于水池高水位界（S3

为ON 表示），阀门关闭。当S4 为OFF 时，且水塔水位低于水塔低位界

plc设计的水塔水位

plc设计的水塔水位

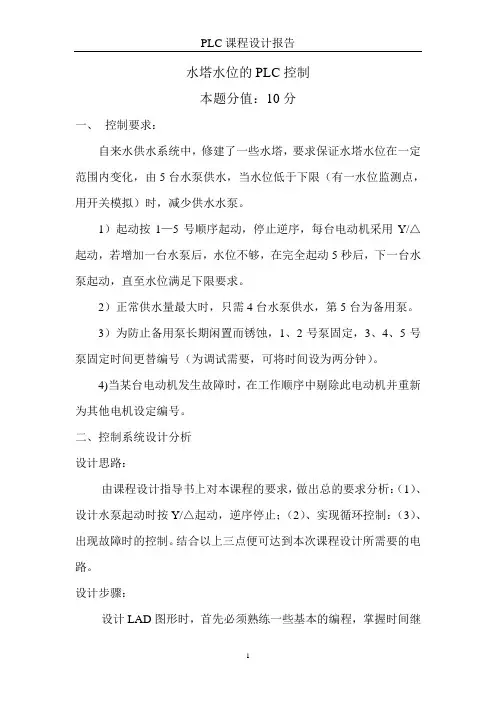

PLC课程设计报告
