中考初三化学实验装置图汇总

中考初三化学实验装置图汇总

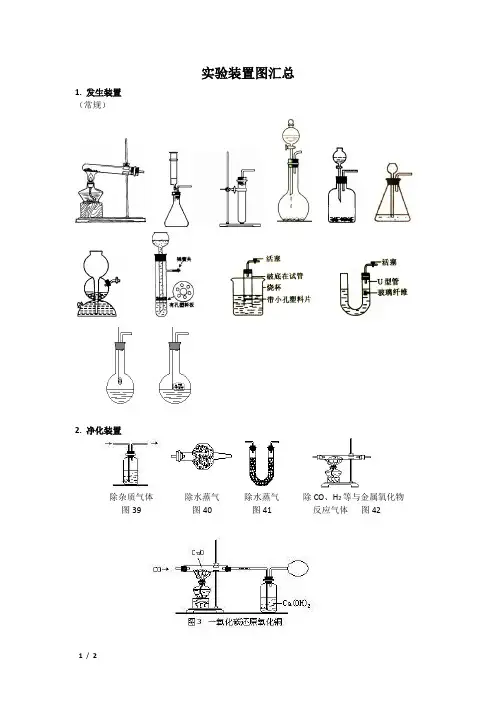

1. 发生装置

（常规）

（可控制反应进程）

2. 净化装置

除杂质气体

图39 除水蒸气

图40 除水蒸气

图41 除CO、H2等与金属氧化物反应气体

图42

3. 收集装置

4．尾气处理装置

5．量气体体积装置

6．气密性的检查 1、将装置的导管口一端浸没于水中，再用双手手掌握住容器（试管可用一只手握住，如左图；复杂仪器还可微热），若在导管口处有气泡冒出．．．．．．．．．，松手后，水在导管里形成了一段水柱．．．．．．．．．．，则装置的气密性良好。

概括为：微热看气泡，静置看液面（又称整体法）。

7．总体思想

装置连接→气密性检查→装固体药品→加液体药品→气体制取

、冷却反应装置8相平。中左短水位与右端水位中水相平，图中量器内的水位与水槽注意事项：图5250

下列各图所示装置的气密性检查中，漏气的是（ ）

例3.甲酸(HCOOH)通常是一种无色易挥发的液体，它在浓硫酸作用下易分解，反应方程式为： HCOOH浓硫酸CO↑+H2O ，某课外活动小组的同学欲用该反应来制取CO，并还原红棕色的氧化铁粉末。现有下列仪器或装置供选择： 2、如左图，关闭止水夹后，从长颈漏斗向试管中注入一定量的水，使漏斗内液面高于试管内液面，静置后若漏斗内液面不下降，则装置的气密性良好；液面下降，则装置的漏气；

概括为：注液静置看液面（又称局部法）。

（1）用甲酸滴入浓硫酸的方法制取CO，应选 （填序号）装置；如果要除去CO中混有少量甲酸气体，最好选择上图中 （填序号）进行洗气。

（2）用上述方法制取的CO还原氧化铁，并检验气体产物，则各仪器的接口连接顺序为：

（填字母）。

（3）在对氧化铁粉末加热前，为安全起见，应进行的一项重要操作是 。

（4）从开始加热到实验结束，氧化铁粉末的颜色变化为 ，

反应方程式为 。

（5）上述实验的尾气不能直接排放到空气中，请你说出一种处理尾气的方法： 。

（6）在该制取CO的反应中，浓硫酸所起的是 作用。

二、中考化学推断题

2．A、B、C、D 是初中化学常见的物质。自然界中 C 转化为 A 为光合作用，B、C 为所含 元素相同的氧化物，D 常用来实验室制取二氧化碳。它们之间的转化关系 如图所示（其中部分反应物、生成物和反应条件已略去）。

（1）写出 C 的一种用途__________；B 转化为 C，且生成物中有红色固体 生成的化学方程式为__________。

（2）写出 D 通过分解反应转化为 C 的化学方程式__________。 【答案】用来灭火 CO+CuOCu+CO2 CaCO3CaO+CO2↑

【解析】

【分析】

由题干信息，自然界中 C 转化为 A 为光合作用，B、C 为所含元素相同的氧化物，D 常用来实验室制取二氧化碳。推测C为二氧化碳，A为氧气，B为一氧化碳，D为碳酸钙。代入推导正确。

【详解】

（1）物质C为二氧化碳，可以用来灭火；B 转化为 C，且生成物中有红色固体生成说明一氧化碳还原氧化铜生成铜和二氧化碳，反应方程式为CO+CuOCu+CO2

（2）D为碳酸钙通过分解反应转化为二氧化碳的反应方程式为CaCO3CaO+CO2↑

【点睛】

在解此类题时，首先将题中有特征的物质推出，然后结合推出的物质和题中的转化关系推导剩余的物质，最后将推出的各种物质代入转化关系中进行验证即可。

3．如图中A、B、C、D、E为初中五种常见的不同类别的物质，A为红色氧化物，C中含有两种元素，E为大理石的主要成分，图中“﹣”表示两物质间能发生化学反应，“→”表示两物质间存在转化关系。请回答：

（1）D物质的化学式_____。

（2）A与C溶液反应的化学方程式：_____，该反应在生活中的用途是_____。

（3）D转变成E的化学方程式：_____。

【答案】Ca（OH）2 Fe2O3+6HCl═2FeCl3+3H2O 金属表面除锈 Ca（OH）2+CO2═CaCO3↓+H2O

【解析】

【分析】

根据A、B、C、D、E为初中五种常见的不同类别的物质，A为红色氧化物，初中学习过的红色氧化物只有Fe2O3，所以A就是Fe2O3，E为大理石的主要成分，即CaCO3。C既能与Fe2O3 反应又能与CaCO3 反应，应该为酸，结合其只有两种元素，故C为HCl，结合B由A转化生成，D可以转化生成E，则B可能为单质Fe，D可能为Ca（OH）2，把各物质代入框图进行验证即可。 【详解】

（1）D物质的化学式为Ca（OH）2

（2）A与C溶液反应的化学方程式：Fe2O3+6HCl═2FeCl3+3H2O；该反应在生活中的用途是金属表面除锈，因为铁锈的主要成分是氧化铁；

（3）D转变成E，即氢氧化钙与二氧化碳反应生成碳酸钙和水，故反应的化学方程式：Ca（OH）2+CO2═CaCO3↓+H2O。

故答案为：

（1）Ca（OH）2；（2）Fe2O3+6HCl═2FeCl3+3H2O；金属表面除锈；（3）Ca（OH）2+CO2═CaCO3↓+H2O。

【点睛】

此题为框图式物质推断题，完成此类题目，关键是找准解题突破口，直接得出结论，然后利用顺向或逆向或两边向中间推，逐一导出其他结论，本题的开放度较大，不必拘泥于面面俱到，只要符合题意即可。

4．已知A、B、C、D、E、F、G是初中化学常见的物质，A在常温下是一种无色液体，D是天然气的主要成分，G是一种重要的建筑材料的主要成分，E可做食品干燥剂。它们之间的转换关系如下图所示：

（1）出下列物质的化学式：A________________、D________________。

（2）出反应④的化学方程式__________________________________________________。

（3）用途广泛，请写出其中一点___________________________________。

（4）应③属于_________________反应（填“化合”、“分解”、“置换”）。

（5）B是最清洁的燃料，与其它燃料相比其优点有（写一点）________________。

【答案】H2O CH4 Ca(OH)2+CO2====CaCO3↓+H2O 气体干燥剂或食品干燥剂 化合 产物是水，无污染

【解析】

（1）A、B、C、D、E、F、G是初中化学常见的物质，D是天然气的主要成分，所以D是甲烷（CH4），A在常温下是一种无色液体，A通电会生成气体B和气体C，所以A是水（H2O），C会与甲烷反应，所以C是氧气，B是氢气，甲烷和氧气点燃会生成水和二氧化碳，所以更说明A是水，E是一种金属氧化物，与水反应能生成一种常见的碱，所以E是氧化钙，因易和水反应生成氢氧化钙，常用作某些气体的干燥剂；F是氢氧化钙，氢氧化钙和二氧化碳反应生成碳酸钙沉淀，G是一种重要建筑材料的主要成分，所以G是碳酸钙，经过验证，推出的各种物质均满足题中的转化关系，推导正确，所以A是H2O，D是CH4；（2）反应④是氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，化学方程式Ca(OH)2+CO2====CaCO3↓+H2O；（3）通过推导可知E是氧化钙，在日常生活中常被用作食品干燥剂；（4）反应③是氧化钙和水反应生成氢氧化钙，满足化合反应多变一的条件，属于化合反应；（5）氢气和氧气在点燃的条件下生成水，产物是水，无污染且热值高。

5．如图是初中化学一些常见物质之间转化的关系图（有些反应条件已省略）。其中，A、B、X、Y均为无色气体，E、F为常见金属。请安要求回答下列问题：

（1）B物质的化学式为_____；X物质的化学式为_____；

（2）蓝色溶液与E反应的化学方程式为_____。

（3）黑色固体甲与X反应的化学方程式为_____。

【答案】O2 CO Fe+CuSO4═FeSO4+Cu Fe3O4+4CO 高温3Fe+4CO2

【解析】

【分析】

无色液体通电会生成无色气体A、B，所以无色液体是水，A、B是氢气或氧气中的一种，浅绿色溶液中含有亚铁离子，单质E和稀硫酸反应会生成浅绿色溶液和气体单质A，所以E是铁，A是氢气，B就是氧气，浅绿色溶液硫酸亚铁，蓝色溶液和铁会生成硫酸亚铁，所以蓝色溶液是硫酸铜，黑色固体乙和硫酸反应会生成硫酸铜，所以乙是氧化铜，单质F和氧气反应会生成氧化铜，所以F是铜，氧气和单质E反应会生成黑色固体甲，黑色固体甲又会转化成铁，所以E是铁，甲是四氧化三铁，四氧化三铁和气体X反应会生成铁和气体Y，所以X是一氧化碳，Y是二氧化碳。

【详解】

（1）无色液体通电会生成无色气体A、B，所以无色液体是水，A、B是氢气或氧气中的一种，浅绿色溶液中含有亚铁离子，单质E和稀硫酸反应会生成浅绿色溶液和气体单质A，所以E是铁，A是氢气，B就是氧气，浅绿色溶液硫酸亚铁，蓝色溶液和铁会生成硫酸亚铁，所以蓝色溶液是硫酸铜，黑色固体乙和硫酸反应会生成硫酸铜，所以乙是氧化铜，单质F和氧气反应会生成氧化铜，所以F是铜，氧气和单质E反应会生成黑色固体甲，黑色固体甲又会转化成铁，所以E是铁，甲是四氧化三铁，四氧化三铁和气体X反应会生成铁和气体Y，所以X是一氧化碳，Y是二氧化碳，所以B是O2，X物质的化学式为CO。 （2）蓝色溶液与E的反应是硫酸铜和铁反应生成硫酸亚铁和铜，化学方程式为：

44=Fe+CuSOFeSO+Cu。

（3）黑色固体甲与X反应的反应是四氧化三铁和一氧化碳在高温的条件下反应生成铁和二氧化碳，化学方程式为：342FeO+4CO3Fe+4CO高温。

【点睛】

无色液体通电会生成无色气体A、B，所以无色液体是水，A、B是氢气或氧气中的一种，

单质E和稀硫酸反应会生成浅绿色溶液和气体单质A，所以E是铁，A是氢气，B就是氧气，单质F和氧气反应会生成氧化铜，所以F是铜。

6．已知A-E是初中化学的常见物质；A是一种常用于灭火的气体，可用于制汽水；B是胃酸中的主要成份；C和D是两种常见的碱；E是一种钠盐，其水溶液呈碱性．请回答下列问题：

（1）A和B的化学式分别是_____、_____。

（2）C和D的溶液中都含有的阴离子是_____（写离子符号）。

（3）若D和E反应可以得到C，请写出D和E反应的化学方程式_____，C的俗名是_____（写一种）；D的用途有_____（写一种）。

【答案】CO2 HCl OH- Ca(OH)2+Na2CO3=CaCO3↓+2NaOH 火碱 改良酸性土壤

【解析】

【详解】

（1）A是一种常用于灭火的气体，所以A是二氧化碳，因为二氧化碳可用于灭火，B是胃酸的主要成分，胃酸的主要成分是盐酸，所以填：CO2 HCl；

（2）C和D都是碱，碱中都有氢氧根离子，且氢氧根离子是阴离子，所以填：OH-；
