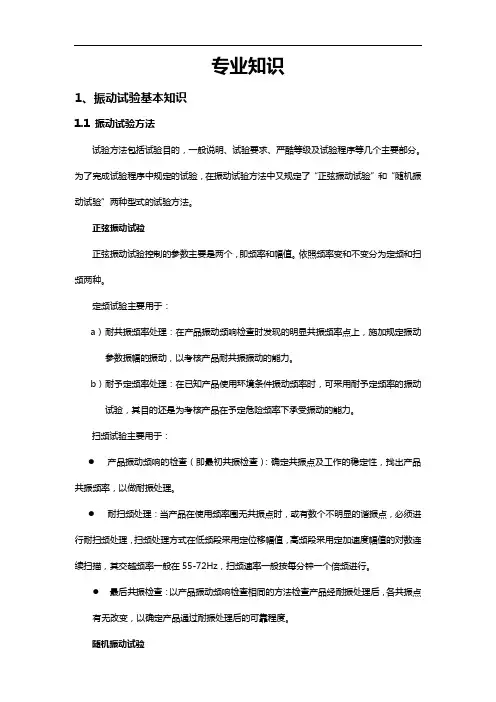

专业知识
1、振动试验基本知识
1.1 振动试验方法
试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。
正弦振动试验
正弦振动试验控制的参数主要是两个，即频率和幅值。依照频率变和不变分为定频和扫频两种。
定频试验主要用于：
a） 耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
b） 耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。
扫频试验主要用于：
产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
耐扫频处理：当产品在使用频率围无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。
最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点有无改变，以确定产品通过耐振处理后的可靠程度。
随机振动试验
随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。前两种是随机试验，后两种是混合型也可以归入随机试验。
电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。
1.2 机械环境试验方法标准
电工电子产品环境试验国家标准汇编（第二版）2001年4月
汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。
1 振动的危害
1.1 动静部分发生摩擦
解释：由于汽轮机单机容量的增加以及对效率的追求，动静部分特别是径向间隙很小（一般为2-5mm），过大的振动极易造成动静部分摩擦从而造成灾难性的后果，如果摩擦发生在转轴的汽封处，将会造成转子的热弯曲引起振动的进一步增加，形成恶性循环引起转子的永久性弯曲。
1.2 加速某些部件的磨损和产生偏摩
解释：因振动产生不均匀的磨损，主要有轴颈、轴承、活动试联轴器、发电机滑环、励磁整流子以及静止部分的滑销系统。振动之所以使这些部件产生不均匀的磨损，主要是动静部件或二个部件之间存在差别振动，同时，轴颈的回转中心不在轴瓦的中心，回转轨迹有一定的偏心度（以后会看到，这个偏心是轴承不产生油膜震荡的条件），周期性的作用力常常偏向某一方向，这是造成偏摩的根本原因。
1.3 动静部分的疲劳损坏
解释：刚体的振动具有一定的能量，振动的强度越大、振动的能量越大，由此使某些部件产生过大的动应力导致疲劳损坏并造成事故的进一步扩大。在现场，由振动使零件发生疲劳损坏的主要有轴瓦乌金碎裂，这是由于转轴和轴承之间的差别振动太大（对于一般落地试轴承，轴颈的振动强度是轴承的5-10倍）
1.4 某些紧固件的断裂和松弛
解释：过大的振动使轴承座紧固螺栓断裂和某些零件的松脱，丧失原有的功能，甚至浇筑的基础松动，最典型的事例是日本海南电厂的600MW机组，在启动过程中发生强烈振动最后导致51米长的轴系中断17处，国内也有类似事件，主要是国产200MW机组因调速系统故障引起机组的强烈振动导致轴系断裂，轴承座飞出。
1.5 机组经济性降低
解释：一般的振动最先使转子的轴封处发生摩擦，导致汽封间隙的扩大（几乎在每台汽轮机上发生，燃气轮机也不例外）使机组的漏汽量增加，经济性降低。
1.6 直接或间接造成事故
解释：过大的振动使汽轮机危急保安器或机组其他保护仪表的正常工作受到直接的影响，国产200MW机组就发生过因振动导致危急保安器误动的事例。另一方面，振动产生的噪音对运行人员的身心健康造成危害。
深圳市创为实技术发展有限公司 培训教材
共 44 页 Strongwish 内部材料 第 1 页
旋转机械状态监测与故障诊断
讲 义
陈 国 远
深圳市创为实技术发展有限公司
2005年8月
深圳市创为实技术发展有限公司 培训教材
共 44 页 Strongwish 内部材料 第 2 页 目 录
第一章 状态监测的基本知识 ........................................................ 4
一、有关的名词和术语 ...................................................................... 4
1. 振动的基本参量：幅值、周期（频率）和相位 .................................... 4
2. 通频振动、选频振动、工频振动 ............................................................ 6
3. 径向振动、水平振动、垂直振动、轴向振动 ........................................ 6
4. 同步振动、异步振动 ................................................................................ 7

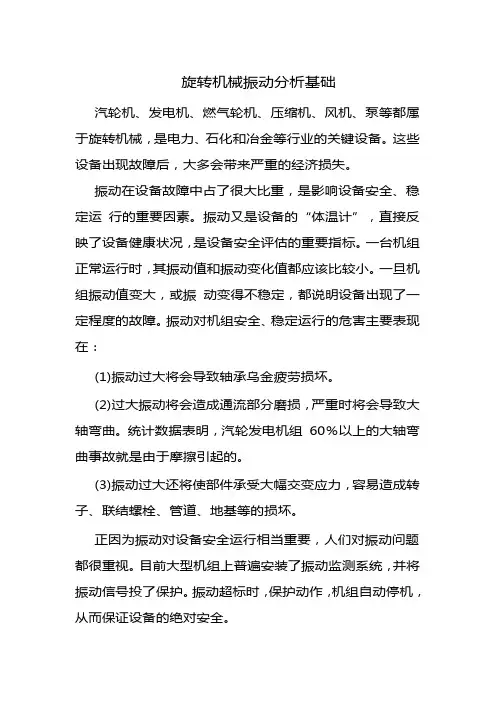

旋转机械振动分析基础
汽轮机、发电机、燃气轮机、压缩机、风机、泵等都属于旋转机械，是电力、石化和冶金等行业的关键设备。这些设备出现故障后，大多会带来严重的经济损失。
振动在设备故障中占了很大比重，是影响设备安全、稳定运 行的重要因素。振动又是设备的“体温计”，直接反映了设备健康状况，是设备安全评估的重要指标。一台机组正常运行时，其振动值和振动变化值都应该比较小。一旦机组振动值变大，或振 动变得不稳定，都说明设备出现了一定程度的故障。振动对机组安全、稳定运行的危害主要表现在：
(1)振动过大将会导致轴承乌金疲劳损坏。
(2)过大振动将会造成通流部分磨损，严重时将会导致大轴弯曲。统计数据表明，汽轮发电机组 60％以上的大轴弯曲事故就是由于摩擦引起的。
(3)振动过大还将使部件承受大幅交变应力，容易造成转
子、联结螺栓、管道、地基等的损坏。
正因为振动对设备安全运行相当重要，人们对振动问题都很重视。目前大型机组上普遍安装了振动监测系统，并将振动信号投了保护。振动超标时，保护动作，机组自动停机，从而保证设备的绝对安全。 一、振动分析基本概念
振动是一个动态量。图 所示是一种简单的振动形式－简
谐振动，即振动量按余弦（或正弦）函数规律周期性地变化，幅值反映了振动大小；频率反映了振 动量动态变化的快慢程度；相位反映了信号在t=0时刻的初始状态。
可见，为了完全描述一个振动信号，必须同时知道幅值、频率和相位这三个 参数，人们称之为振动分析的三要素。
振动是一个动态变化量。为了突出反映交变量的影响，振动监测时常取波形中正、负峰值的差值作为振动幅值，又称为峰峰值。
简谐振动是一种简单的振动形式，实际机组上发生的振动比简谐振动要复杂得多。不管振动多么复杂，由信号分析理论可知，都可以将其分解为若干具有不同频率、幅值和相位 的简谐分量的合成。
旋转机械振动分析离不开转速，为了方便和直观起见，常以 1x 表示与转动频率相等的频率，又称为工（基）频；以 0.5x、2x、3x 等表示与转动频率的 0.5 倍、2 倍和 3
