铸钢件补焊

铸件焊补工艺规程Q/HY-J12-2012编制：审核：批准：受控状态：发文编号：版本号：2013年4月30日发布2013年5月10日实施铸件焊补工艺规程Q/HY-J12-2012本标准适用于铸钢件缺陷（疏松、缩孔、包砂、冷隔、裂纹、缺肉）的焊接修补及质量工作检查的依据。

1 焊补前的准备1.1焊接修补前必须将铸钢件缺陷内部、外部清理干净，不允许有油污、污垢、铁锈（氧化皮）粘砂等影响焊接修补质量的脏物。

1.2开出坡口，使铸件内部未氧化的金属露出，否则将会使电弧熄灭而无法焊补或重出现裂缝、气孔和未焊透的缺陷。

铸件缺陷坡口的确定1.3对有可能延伸的裂纹应在裂纹两端钻截断孔，一般距离裂纹5-10mm，孔深超过裂纹深2-3mm，然后再铲坡口，截断孔作为坡口的两端包括在焊补之内。

1.4铸件的预热1.4.1对于焊前需作预热的焊件，在焊接过程中必须保持焊件不低于规定的预热温度的下限值。

1.4.2对于不同钢种的不同铸件严格按照工艺要求选择不同的预热温度。

2 焊补2.1扒挖后要将扒挖处打磨干净，磨掉增碳层，待确认清理干净后，方可进行焊接修补。

2.2根据铸件的不同钢种，按工艺要求选择合适的焊条牌号及规格，合适的焊机。

2.3根据铸件的不同缺陷选择合适的焊补方法。

2.3.1对于不同特点的裂纹可采用a 焊补较短的裂纹可采用直通焊、逆向分段焊，对称焊。

b 焊补薄壁铸件及较长裂纹可采用跳焊、逐步退焊、交替焊。

2.3.2贯穿裂纹间隙很大或刚性很大的铸件，焊补时可采用单面逐步堆焊法。

2.3.3圆形的不大缺陷孔用环形的焊缝焊补法。

2.4在焊补过程中为减少焊接应力可进行敲击焊缝（除第一层和最后一层）。

2.5对于不预热的铸件或采用多层焊时，为减少焊补过热尽量用小直径焊条和小电流，间断焊补，使焊缝稍冷后，敲掉溶渣再继续焊补。

2.6加工后发现缺陷，焊补时应在加工表面覆盖石棉板（或石棉布）2.7对于不同要求，不同钢种的铸件焊补按特殊的工艺要求执行。

铸钢件补焊规范及措施
一、焊前准备：
1、焊前清除缺陷处的表面铁锈、油污和水分等杂质，焊条应烘干。

2、铸钢件缺陷部分，如裂纹、气孔等，需清除干净。

3、补焊处的焊缝角度及坡口应符合API TK-2005中7.9的规定减小母材的融合比。

4、铸钢件未有缺陷处进行保护，防止飞溅和焊点，未补焊处防止受热变形，如侵入水中等。

二、焊接操作：
1、焊接前应使用烘干的焊条。

(焊条的选用应根据母材和焊接相配)
2、尽可能用短弧焊，以防止空气进入焊接点引起气死、裂纹，降低接头性能
3、热影响区在高温停留时间不应过长，以免晶粒粗大。

4、用250-350°C 的温度预热工件。

(注：在焊接时要保持与预热温度相同的层间温度)
5、锤击焊缝，以减少焊接应力。

6、工件补焊后应采取相应的热处理措施进行消应力，并进行超声波探伤直至工件合格。

7、做好标记，并有追溯性。

三、铸钢焊件预防：
1、加强设计要求和用户的技术的研究、协商。

2、对铸钢件的厂家质量严格控制。

3、严格按照焊接工艺执行操作。

1．认真检查工具和焊机等设备，应符合《安全操作规程》中的各项规定，做到安全生产。

2．铸件的裂纹、气孔、砂眼等缺陷的检查方法，一般用肉眼观察。

对于耐高温、高压等关键产品，必要时可用渗透法等无损探伤的方法检查。

3．铸件缺陷的清除一般使用气割、碳弧气刨、风铲和砂轮等方法进行。

4．碳弧气刨清除缺陷时要注意碳刨工艺4．1压缩空气的温度以室温为宜，压力为4~6公斤/平方厘米；4．2电弧长度应选择在1~3毫米为宜；4．3碳棒伸出长度在800~1000毫米，待烧剩到30毫米左右时停下调整；4．4刨槽深度与碳棒倾角的选择如下表：刨槽深度/m 2.5 3 4 5 6 7～8碳棒倾角α25℃30℃35℃40℃45℃85℃4．5 碳素钢、普通低碳钢：用直流反接法铸铁、铜及其合金：用直流正接5．缺陷清除后的焊补坡口应是倾斜和圆滑过渡，表面不得有棱角和毛刺坡口，两侧氧化皮应清除。

其坡口型式，应根据铸件的厚度缺陷形状、大小、深浅而定；常用坡口型式有以下几种：5．1未穿透的缺陷5．2穿透的缺陷，穿透间隙较小者，且间隙小于20mm5．3穿透的缺陷，穿透间隙较大者，且壁厚大于20mm用t（3～4mm）铜板作垫板，焊后除去。

5．4空间尺寸很大的穿透缺陷，可以嵌入金属块焊补，其金属的材料应与铸件母材近似：6．铸件缺陷周围50～60毫米内彻底清除油污、锈斑、水份等7．铸件焊补一般采用如下工艺措施：对于较短的裂纹或缺陷用直通式、焊接式、对称式焊接；对于较长的裂纹或缺陷用逆向分段焊或跳焊法；对于贯穿裂纹，间隙很大或刚性很大的铸件焊补时采用多层多道焊，轴孔可由上而下，逐圈堆焊，每次焊波相叠合不应小于三分之一焊波宽度；8．焊条的选择和准备根据铸件的钢种和缺陷的大小，刚性等选用相应的焊条。

凡属酸性焊条，焊前应将焊条在100～150℃烘焙1小时，低氢碱性焊条应在300～450℃烘焙2小时，然后放置80～100℃和恒温箱中，随用随取。

焊条选择范围见下表钢种焊条牌号焊机及接法焊补时铸件温度ZG10、ZG25 结422 交直流两用室温WCB 结502 交直流两用室温ZG35 结422 交直流两用室温ZG35 结507 直流反接室温ZG45 结507 直流反接150℃～250℃ZG50 结507 直流反接150℃～250℃ZG55 结857 直流反接150℃～250℃ZG35CrMo 结857、结757铬、结107铬直流反接200℃～300℃ZG40Cr 结607、结857、铬857 直流反接200℃～300℃ZG25CrNiMo 结857 直流反接150℃～200℃如有特殊要求，按工艺卡或另行规定进行焊补。

铸钢铸铁铸铝件缺陷焊补铸件上的某些缺陷，如气孔、夹渣、夹砂、裂纹、冷隔、渗漏等，如果超过有关标准、验收文件或订货协议中所允许的范围，可以按其规定进行修复。

经修复、检验，确认合格的铸件，不应列入废品。

焊补法应用最广，最可靠；渗补法经济而有效；其它修复方法还有熔补、环氧树脂粘补、塞补、腻补、金属喷镀、冷焊机修补等。

1.1铸钢件的焊补焊补是铸钢件的基本生产工序之一。

铸钢件上的铸造缺陷几乎都可以用焊补法修复。

电弧焊被广泛采用。

（1）铸钢的焊接性铸钢的含碳量对焊接性影响极大，合金元素的影响亦相当复杂。

碳钢或低合金钢的焊接性通常用碳当量CE估计，近似计算公式颇多，大同小异，常用公式如下：碳当量CE＜0.4%，焊接性良好；碳当量愈高，焊接性愈差。

常见合金元素对钢焊接性的影响，其见表28。

（2）焊补要点为了保证焊补品质（质量），应认真清理缺陷处的粘砂、氧化皮、夹杂物等；开出坡口；并根据钢的焊接性做好焊前预热和焊后热处理。

注：V 和Ti 在其正常含量范围内对焊接性的影响可不考虑，Si 含量在1.0%以下无明显影响。

①形状简单的中小件可不预热。

1.2铸铁件的焊补铸铁件上的气孔、砂眼、夹渣、裂纹、渗漏等缺陷，若不超过焊补的允许范围，可以进焊补修复。

但是，铸铁的焊接性能差，焊后常用气孔、变形，易断裂，难加工，因此焊补铸铁时，应非常慎重。

（1）焊补方法铸铁的焊补方法通常按工件的预热温度分类：焊前不预热或仅预热到250℃以下，称为冷焊；焊前预热到250～450℃，称为半热焊；焊前预热到500～700℃，称为热焊。

还有一种采用高频电火花放电修复，称为冷焊。

冷焊机主要适用于修复铸铁、铸钢、铸铝件的细小缺陷修复，低热电火花堆焊补焊，具有不变形、不开裂、可进行机加工、结合强度高的特点。

铸铁常用焊补方法的特点及适用范围见表30。

.4铬钢Cr＜1.0，C＜0.2良不需不需Cr1.5～1.6，C＜0.3可150～200℃①最好退火镍钢Ni＜2.0，C＜0.2良不需不需Ni2.0～3.0，C0.15～0.30可100～150①最好退火Ni＞3.0，C0.3～0.4尚可150～300应进行钼钢Mo0.4～0.6，C＜0.25可100①最好退火Mo0.4～0.6，C0.25～0.35可100～150①最好退火铜钢Cu＜2.0，C＜0.2良不需不需（2）焊条的选用焊补铸铁缺陷应根据母材选用适当焊条，见表31。

铸钢件补焊通用技术规范1 范围本文件规定了铸钢件补焊的缺陷范围、缺陷等级分类、补焊前准备技术要求、补焊技术要求、焊后热处理、检验和记录。

本文件适用于承压和中小型非承压铸钢件，铸件材料为碳素钢、碳锰钢、不锈钢、合金钢和高锰钢的铸造缺陷补焊。

本文件不适用于铸件焊接性缺陷的补焊，如焊接咬边、裂纹、未熔合、未焊透、夹渣等。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 150.1 压力容器通用要求GB/T 150.4 压力容器制造、检验及验收标准GB/T 983 不锈钢焊条GB/T 984 堆焊焊条GB/T 5117 非合金钢及细晶粒钢焊条GB/T 5118 热强钢焊条GB/T 5611 铸造术语GB/T 6417.1 金属熔化焊接头缺欠分类及说明GB/T 8110 熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝GB/T 10045 非合金钢及细晶粒钢药芯焊丝GB/T 13927 工业阀门压力试验GB/T 17493 热强钢药芯焊丝GB/T 40800 铸钢件焊接工艺评定规范3 术语和定义GB/T 5611界定的以及下列术语和定义适用于本文件。

缺陷范围 defect scope超过设计图纸尺寸公差、超过缺陷允许尺寸和不准许存在的缺陷。

铸造缺陷 cast defect铸造生产过程中，在铸件表面和内部产生的各种缺陷的总称。

注：缺陷的形态可分为孔洞类、裂纹类、变形类等；按缺陷的性质可分为热裂纹、冷裂纹、缩孔、气孔等。

缺陷面积 defect area清理缺陷后的缺陷投影面积。

剩余壁厚 residual wall thickness清除缺陷后的壁厚。

铸件面积 surface area of castings缺陷所在表面的投影面积。

关键件 critical parts要求精度高、制造难度大、在产品中起关键作用的零件。

铸钢件焊补标准
铸钢件焊补标准
铸钢件是一种常见的机械零件，其制造过程中难免会出现一些缺陷或损伤，这时就需要进行焊补。

焊补是一种常见的修复方法，但是如果不按照标准进行操作，就会影响铸钢件的质量和使用寿命。

因此，铸钢件焊补标准非常重要。

焊接前需要对铸钢件进行彻底的清洁和检查。

铸钢件表面必须清除油污、锈蚀、氧化物等杂质，以保证焊接质量。

同时，需要对铸钢件进行全面的检查，确定焊补的位置和范围，以及焊接材料的选择和焊接工艺的确定。

焊接材料的选择非常重要。

焊接材料必须与铸钢件的材质相同或相似，以保证焊接后的强度和耐用性。

同时，焊接材料的质量也必须符合相关标准，以保证焊接质量。

在焊接过程中，需要严格按照焊接工艺规范进行操作。

焊接工艺规范包括焊接电流、电压、焊接速度、焊接温度等参数的设定，以及焊接顺序、焊接位置、焊接角度等方面的要求。

只有严格按照规范进行操作，才能保证焊接质量。

焊接后需要进行检验和处理。

焊接后的铸钢件必须进行全面的检验，以确定焊接质量是否符合标准。

如果发现焊接质量不符合标准，需要进行重新焊接或其他处理。

同时，焊接后的铸钢件还需要进行表
面处理，以保证外观和防腐性能。

铸钢件焊补标准是保证焊接质量和使用寿命的重要保障。

只有严格按照标准进行操作，才能保证焊接质量和使用效果。

因此，在进行铸钢件焊补时，必须认真遵守相关标准和规范，以保证焊接质量和安全性。

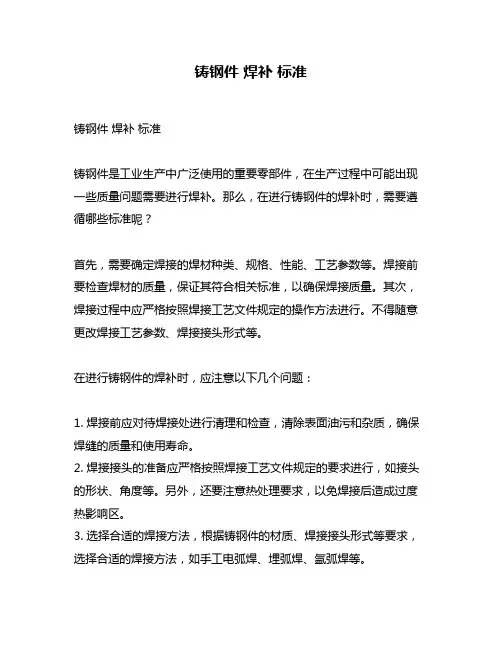

铸钢件焊补标准铸钢件焊补标准铸钢件是工业生产中广泛使用的重要零部件，在生产过程中可能出现一些质量问题需要进行焊补。

那么，在进行铸钢件的焊补时，需要遵循哪些标准呢？首先，需要确定焊接的焊材种类、规格、性能、工艺参数等。

焊接前要检查焊材的质量，保证其符合相关标准，以确保焊接质量。

其次，焊接过程中应严格按照焊接工艺文件规定的操作方法进行。

不得随意更改焊接工艺参数、焊接接头形式等。

在进行铸钢件的焊补时，应注意以下几个问题：1. 焊接前应对待焊接处进行清理和检查，清除表面油污和杂质，确保焊缝的质量和使用寿命。

2. 焊接接头的准备应严格按照焊接工艺文件规定的要求进行，如接头的形状、角度等。

另外，还要注意热处理要求，以免焊接后造成过度热影响区。

3. 选择合适的焊接方法，根据铸钢件的材质、焊接接头形式等要求，选择合适的焊接方法，如手工电弧焊、埋弧焊、氩弧焊等。

4. 检测焊接质量，对焊接后的铸钢件进行非损检测，确保焊接质量。

关于铸钢件焊补的标准，国家标准《钢结构工程施工质量验收规范》GB50205-2001中有详细规定。

具体包括以下几个方面：1. 要求焊接工艺文件，充分考虑铸钢件的材质、技术要求等方面，制定合理的焊接工艺文件以确保焊接质量。

2. 要求进行严格的焊材质量检测，其化学成分、力学性能、热影响区粘结力等要符合相关标准。

3. 对焊接质量、焊接接头形式、热处理要求等方面进行严格规定。

4. 要求进行焊缝的非损检测，如射线或超声波检测等。

在焊接过程中，如出现异常情况，应及时采取措施进行处理，避免对铸钢件造成不必要的质量损害。

同时，在进行焊接后，还应对焊接处进行相关的保护和处理，以确保焊接的持久性和稳定性。

总之，在进行铸钢件的焊补时，需要遵循相关的标准要求，严格控制焊接质量，保证焊接能够达到安全、可靠的要求，并为工业生产提供更加稳定的保障。

铸钢件缺陷判断及补焊工艺铸钢件缺陷是铸造企业中经常出现的问题，如何解决铸钢件的缺陷及补焊方法是一项节能的再制造工程技术，腾飞铸钢根据多年实际经验，把铸钢件缺陷处理判断及焊补措施总结了以下几点，共大家参考：一：缺陷判断：在实际生产中，有些铸件的缺陷不允许补焊，如贯穿性裂纹，穿透性缺陷，蜂窝状气孔，无法清除的夹砂，夹渣和面积超过65cm2的缩松等，以及双方合同中约定其他不能补焊的重大缺陷。

在补焊前应判断缺陷的类型，大小。

碳素钢凡补焊部位的面积小于60cm2，深度小于铸钢件厚度的20%或25mm深度。

二：补焊工艺：1：在铸件可以焊补的情况下，一般可采用碳弧气刨吹去铸造缺陷，然后用手提角磨机打磨缺陷部位至露出金属光泽，用角磨机将缺陷处打磨成坡型（详情见图1），减少施焊应力缺陷清理越彻底，补焊质量更到位。

2：铸钢件凡补焊部位的面积接近小于65cm2，小于铸件厚度的20%，在有条件的情况下，进行炉内整体预热，250~300℃如铸件不能整体加热，可用氧一乙炔在缺陷部位并扩展20mm后加热至300~350℃背暗处目测微暗红色，使缺陷部位充分预热，迅速补焊。

3：碳钢件焊接材料先用普通J422焊条或ER50-6焊丝二氧化碳气体保护焊接，补焊后应立即清除药渣，沿缺陷中心向外均匀锤击，降低补焊应力，补焊分几层进行，每层焊后均要及时清药渣和锤击补焊区，迅速补焊，以避免产生焊接裂纹。

4：缺陷补焊后，最好整体回火消除应力，温度可设为600~650℃精加工后发现的缺陷补焊后，无法整体回火消除应力，一般采用缺陷部位，氧一乙炔火焰局部加热回火方法，采用大割把中性火焰来回缓慢摆动，将铸件表面加热到目视暗红色。

（约740℃）保温（2min/mm但不少于30min）消除应力处理后立即在缺陷处盖上石棉板，防止产生裂纹。

5：JB/T5263-2005标准中规定，重缺陷补焊后应进行射线或超声波检测，即对于重缺陷和重要补焊，必须进行有效的无损检查，证明合格后方能使用。

铸钢件焊补标准的相关标准和规范1. 引言铸钢件在使用过程中，由于各种原因可能会出现缺陷或损伤，为了确保铸钢件的质量和可靠性，对于这些缺陷或损伤需要进行焊补修复。

焊补是一种常用的修复方法，可以恢复铸钢件的完整性和功能。

本文将详细描述铸钢件焊补的标准，包括标准的制定、执行和效果等方面。

2. 标准的制定2.1 焊补修复工艺规程焊补修复工艺规程是指针导焊补的具体操作规范和技术要求。

焊补修复工艺规程需要覆盖以下内容： - 焊接方法选择：根据铸钢件的材质、缺陷类型和大小选择合适的焊接方法，如手工电弧焊、气体保护焊等； - 焊接材料选择：根据铸钢件的材质和焊补的要求选择合适的焊接材料，包括焊条、焊剂等； - 焊补电流和电压控制：根据焊接材料和焊补要求确定合适的焊接电流和电压，以确保焊接质量； - 焊补顺序和路径规划：根据焊补的缺陷形状和大小，合理规划焊接顺序和路径，以确保焊补效果均匀一致。

2.2 焊补质量检验标准焊补质量检验标准是用于评估焊补修复后铸钢件质量的标准。

焊补质量检验标准需要包括以下内容： - 外观质量检验：对焊补后的铸钢件进行外观检查，检查焊缝的光滑度、焊尖、熔合等； - 尺寸和几何形状检验：测量焊补后铸钢件的尺寸和几何形状，检查与设计要求是否一致； - 力学性能检验：对焊补后的铸钢件进行拉伸、弯曲、冲击等力学性能测试，以评估其强度和韧性； - 焊接质量缺陷检验：利用非破坏性检测方法，如超声波、射线等，检测焊补后的铸钢件是否存在焊缺陷、裂纹等。

2.3 焊接人员资质要求焊补是一项需要专业技能和经验的工作，因此需要制定焊接人员的资质要求。

焊接人员资质要求应包括以下内容： - 学历和专业背景：焊接人员需具备相关的学历和专业背景，如焊接工程、金属材料等； - 焊接证书资格：焊接人员需要持有经认可的焊接证书，证明其具备相应的技术和经验； - 工作经验要求：焊接人员需要具备一定的焊接工作经验，以确保其熟悉焊接工艺和操作规范； - 安全意识和操作技巧：焊接人员需要具备良好的安全意识和操作技巧，能够正确使用焊接设备和工具。

铸钢件焊补工艺规程1.范围本工艺规程规定了起重机采用的铸钢件进行焊补的技术要求。

2.焊前准备铸件焊前准备工作包括：缺陷的清理、焊接坡口的制备、焊前预热、焊接材料的选择，电流强度规范的调整等。

1）焊补前应由专职检查人员检查焊前准备的各道工序和工艺规定的质量要求符合要求后，方可允许进行焊补；2）铸钢件毛坯缺陷焊补前，必须经过退火或正火处理；3）根据焊件不同情况，可采用气割、电弧气刨、砂轮打磨、机械加工等方法清理铸件缺陷和焊接坡口的加工；4）在应力集中处在制备坡口前应先在两端钻孔，防止裂纹延伸，孔径选取φ8～15mm，钻孔深度超出裂纹深度3～4mm；5）焊接坡口加工后，在坡口周边15～30mm范围内用磨光机打磨，去除氧化物及渗碳层，露出原金属光泽；6）在同一平面内的两处缺陷之间的非缺陷部位，若长度小于40mm时，应将两缺陷相距沟通成焊槽。

为了改善应力状态和焊接方便，焊槽的几何形状不应有锐角形状，转角处应圆滑过渡；7）对穿透性裂纹和其它缺陷，需要采用垫板或镶板时，垫板允许用低碳钢代替，而镶板的钢号必须和母材一致；8）根据铸件壁厚和焊接条件确定焊接坡口形式；如表1所示9）一般情况下，按铸件抗拉强度等级选用相应强度等级焊条；10）铸件缺陷周围50mm范围内如有油、锈、粘砂等杂物，焊前要清理干净；11）焊条使用前要烘干。

碱性焊条的烘干温度在250～350℃，保温1～2h。

酸性焊条的烘干温度一般在150～200℃，保温1～2h。

严禁用火焰直接烘烤；12）铸件缺陷清理后，经检查确认缺陷清理质量合格后，方准许进行焊补。

表13.焊补工艺1）一般铸钢件焊补工艺(1)焊补缺陷处理范围按表2，如超出此范围需经总工程师核准后方可焊补；(2)铸件焊补必须在室内进行，并且不准在通风处，在进行焊补时周围温度应保持在5℃以上；(3)碱性焊条低氢型必须采用直流反接法（即工件为负极），焊缝与母材交界处，必须很好的熔合；(4)碱性焊条的焊接不易操作，焊缝容易出现气孔，引弧时应在工艺板上进行，电弧稳定后再进行缺陷的焊补；(5)碱性焊条在焊缝过程中灭弧时，电弧不能拉长，必须压弧后迅速灭弧，弧坑应尽量减小，避免弧坑出现气孔和裂纹。

1. 主要内容和适用范围本通用工艺规程规定了涉及我公司铸钢件等缺陷的清除、补焊技术要求和工艺管理，确保补焊后符合质量要求。

适用于铸造碳钢件、铸造不锈钢件、铸造高锰钢件缺陷的清除、补焊。

2. 引用标准、法规JB/T5000.7-1998《重型机械通用技术条件铸钢件补焊》JB3223-96 《焊接材料质量管理规程》GB/T5117-1995 《碳钢焊条》ASTM A217/A217M-2007《美国材料与实验协会》JB/T9625-1999 《锅炉管道附件承压铸钢件技术条件》JB/T6902-1993 《阀门铸钢件液体渗透检查、超声波检查方法》3. 补焊前缺陷判定、清理和坡口形式的确定3.1 缺陷判定3.1.1对于铸钢件阀门壳体，需在水压试验（PRT）的基础上，配合超声波探伤（UT）、目视检查（VT）等确定缺陷种类、尺寸，并标识出来。

球形气孔、夹渣、夹砂注明直径；条形气孔、夹渣、夹砂注明宽长；链条状裂纹注明长度。

3.1.2超过规定的贯穿性裂纹、穿透性缺陷(穿底)、蜂窝状气孔、无法清除的夹砂/夹渣、大面积的缩松等,以及双方合同中约定的其他不能补焊的重大缺陷，原则上不允许补焊。

3.2 缺陷清理3.2.1 压力试验后，应将水排放到低于缺陷100mm位置，然后清除缺陷；3.2.2 清除方法可以用碳弧气刨或机械进行打磨，一般碳钢铸件缺陷剔除,可用≥4mm-J422焊条,180～250A电流,将缺陷除干净,用角磨机磨出金属光泽；3.2.3 裂纹等缺陷清除前应采取止裂措施，两端钻不小于10mm止裂孔，然后开坡口；3.2.4 清除缺陷前，焊工判断缺陷状况；3.2.5 如采用碳弧气刨清除缺陷时，在气刨前应放尽压缩空气管道或空气压缩机内的水，同时严格清除气刨后的渗碳层。

3.2.6 采用机械方法清除缺陷时，可用角向磨光机、砂轮机、扁铲等工具；3.2.7 补焊前需将缺陷清除干净，必要时可采用渗透探伤（MT）检验确认。

3.3 坡口形式的确定根据产品工件的结构、缺陷种类（裂纹、孔穴、气孔、夹砂、夹渣等）及壁厚确定坡口形式，并用碳弧气刨（J422焊条）或机械进行开坡口。

汽轮机铸钢件补焊技术导则
汽轮机铸钢件营造是汽轮机制造中极为重要的工序之一，但由于
工作负荷及其他原因，铸钢件难免会在使用过程中出现裂缝等损伤。

为了保证汽轮机的运行安全和效率，需要对铸钢件进行补焊修复。

下
面是汽轮机铸钢件补焊技术的一些导则：
1. 选择适当的焊接材料。

补焊时应该选择符合要求的焊条和焊
接材料，使得补焊区域能够达到与铸件相近的性质。

2. 清洁与准备工作。

在补焊前，要将铸钢件表面的脏污、油脂、锈迹等清除干净，以防止有害物质对于焊接的影响。

同时，需要对于
受损部位进行清理和准备，使之适合进行补焊。

3. 焊接技术。

补焊过程应控制电流、电压、焊接速度等参数，
并在焊接过程中要保证良好的焊接质量。

尤其是对于复杂的补焊部位，需采用相应的焊接技术和焊接方法。

4. 焊后处理。

焊接后还需要对于焊缝和热影响区进行后处理，
以消除焊接过程中产生的残余应力，并保证焊缝的平整。

总之，汽轮机铸钢件补焊技术需要综合考虑多种因素，包括清洁
与准备工作、焊接技术、焊接材料、焊后处理等方面。

通过细致的施
工和严格的操作，可以实现对铸钢件损伤进行有效的修复。

铸钢件焊补工艺规程1.范围本工艺规程规定了起重机采用的铸钢件进行焊补的技术要求。

2.焊前准备铸件焊前准备工作包括：缺陷的清理、焊接坡口的制备、焊前预热、焊接材料的选择，电流强度规范的调整等。

1）焊补前应由专职检查人员检查焊前准备的各道工序和工艺规定的质量要求符合要求后，方可允许进行焊补；2）铸钢件毛坯缺陷焊补前，必须经过退火或正火处理；3）根据焊件不同情况，可采用气割、电弧气刨、砂轮打磨、机械加工等方法清理铸件缺陷和焊接坡口的加工；4）在应力集中处在制备坡口前应先在两端钻孔，防止裂纹延伸，孔径选取φ8～15mm，钻孔深度超出裂纹深度3～4mm；5）焊接坡口加工后，在坡口周边15～30mm范围内用磨光机打磨，去除氧化物及渗碳层，露出原金属光泽；6）在同一平面内的两处缺陷之间的非缺陷部位，若长度小于40mm时，应将两缺陷相距沟通成焊槽。

为了改善应力状态和焊接方便，焊槽的几何形状不应有锐角形状，转角处应圆滑过渡；7）对穿透性裂纹和其它缺陷，需要采用垫板或镶板时，垫板允许用低碳钢代替，而镶板的钢号必须和母材一致；8）根据铸件壁厚和焊接条件确定焊接坡口形式；如表1所示9）一般情况下，按铸件抗拉强度等级选用相应强度等级焊条；10）铸件缺陷周围50mm范围内如有油、锈、粘砂等杂物，焊前要清理干净；11）焊条使用前要烘干。

碱性焊条的烘干温度在250～350℃，保温1～2h。

酸性焊条的烘干温度一般在150～200℃，保温1～2h。

严禁用火焰直接烘烤；12）铸件缺陷清理后，经检查确认缺陷清理质量合格后，方准许进行焊补。

表13.焊补工艺1）一般铸钢件焊补工艺(1)焊补缺陷处理范围按表2，如超出此范围需经总工程师核准后方可焊补；(2)铸件焊补必须在室内进行，并且不准在通风处，在进行焊补时周围温度应保持在5℃以上；(3)碱性焊条低氢型必须采用直流反接法（即工件为负极），焊缝与母材交界处，必须很好的熔合；(4)碱性焊条的焊接不易操作，焊缝容易出现气孔，引弧时应在工艺板上进行，电弧稳定后再进行缺陷的焊补；(5)碱性焊条在焊缝过程中灭弧时，电弧不能拉长，必须压弧后迅速灭弧，弧坑应尽量减小，避免弧坑出现气孔和裂纹。

焊工必备资料-常用的铸铁补焊方法常用的铸铁补焊方法有热焊法、加热减应区法和冷焊法三种。

(一)热焊法热焊法是在焊接前将被焊补铸件进行整体预热或大范围局部预热到600～650℃(暗红色)后开始焊补的方法。

为防止裂纹，必须保证在焊补过程中铸件的温度不低于400℃，否则，应重新升温，焊后必须加热到600～650℃，消除应力并缓冷。

热焊法的优点是：焊补区温差小，焊件整体受热均匀，焊后冷却慢，可有效地防止裂缝和白口的产生，而且焊缝区易于进行切削加工。

其缺点是加热设备费用高，焊接的劳动强度大。

热焊法的加热方法有：1．焦炭地炉鼓风加热法，这种方法加热速度快，适用于形状简单而且壁厚较大的铸件的预热及焊补，铸件可直接放在炉上预热和缓冷。

2．木柴或木炭砖炉加热法，此法加热缓慢且均匀，适用于小形复杂件的预热。

3．采用煤气、液化石油气或氧乙炔火焰加热。

(二)加热减应区法加热减应区法是利用物体热胀冷缩规律焊补铸铁的方法。

所谓“加热减应区”是指通过加热能减少焊缝处应力的区域。

加热减应区焊的实质是加热某一个或多个局部区域，人为地减少焊补处的应力即减低其拘束度，从而达到防止裂纹产生的焊接方法，详见图5—2。

加热减应区法与热焊法的区别是：热焊法须将铸件全部或大部分预热，并且焊补区也被预热；而加热减应区法只用气焊火焰预热某一个或几个不大的局部(加热减应区)，而焊补区有时不作预热。

加热减应区部位选择的原则是：1．阻碍焊缝金属自由膨胀和收缩的部位，即当该局部加热后，就可使焊缝金属及其它部位有自由膨胀和收缩的可能。

2．加热减应区应与铸件的其它部位联系不多，而且比较牢固。

如边、角部位。

且与焊补区共同受热后冷却时，能够比较自由地与焊补区一同收缩。

减应区可根据需要选择一处或多处。

采取加热减应区法施焊时应注意：加热减应区的加热温度不宜过高，一般不高于750℃，以免使该区性能降低；应在室内避风处焊接；气焊火焰在不焊时要对着空间或减应区，严禁对着其它未焊区域。

几种常见铸钢件缺陷的补焊方法和经验本文介绍了常见阀门铸钢件的缺陷及补焊方法，铸钢件缺陷的科学补焊,是一项节能的再制造工程技术。

本文就缺陷处理判断，剔除作了详细讲解。

对补焊的方法，次数，补焊后的处理经验给予解答。

总结了缺陷补焊中经济、有效的实用经验。

1、缺陷处理缺陷剔除在工厂里一般可采用碳弧气刨吹去铸造缺陷,然后用手提角磨机打磨缺陷部位至露出金属光泽。

但生产实践中更多的是直接用碳钢焊条大电流除去缺陷,并用角磨机磨出金属光泽。

一般铸件缺陷剔除,可用<4mm-j422焊条,160～180a电流,将缺陷除干净,角磨机将缺陷口打磨成u形,减少施焊应力。

缺陷清除的彻底,补焊质量好。

>缺陷判断在生产实践中,有些铸件缺陷不允许补焊,如贯穿性裂纹、穿透性缺陷(穿底)、蜂窝状气孔、无法清除的夹砂夹渣和面积超过65cm2的缩松等,以及双方合同中约定的其他不能补焊的重大缺陷。

在补焊前应判断缺陷的类型。

缺陷部位预热碳素钢和奥氏体不锈钢铸件,凡补焊部位的面积<><铸件厚度的20%或25mm,一般无需预热。

但zg15cr1mo1v、zgcr5mo等珠光体钢铸件,由于钢的淬硬倾向大,冷焊易裂,应作预热处理,预热温度为200～400℃(用不锈钢焊条补焊,温度取小值),保温时间应不少于60min。

如铸件不能整体预热,可用氧-乙炔在缺陷部位并扩展20mm 后加热至300-350℃(背暗处目测观察微暗红色),大号割炬中性焰枪先在缺陷处及周边做圆周快速摆动几分钟,然后改为缓慢移动保持10min(视缺陷厚度而定),使缺陷部位充分预热后,迅速补焊。

>2、补焊方法要求对奥氏体不锈钢铸件进行补焊时,要在通风处,使之快速冷却。

对珠光体低合金钢铸件和补焊面积过大的碳钢铸件则应选背风处或用挡风板遮挡,避免快冷造成裂纹。

补焊一个堆层的,补焊后应立即清除药渣,并沿缺陷中心向外均匀地锤击,降低补焊应力。

若补焊分几层进行(一般3～4mm为一补焊层),则每层补焊后均要及时清除药渣和锤击补焊区域。

此文档下载后即可编辑铸钢件补焊工艺守则一、适用范围：适用于碳素钢铸件和低合金钢铸件缺陷的焊补。

二、焊前的准备：1．缺陷部位的清理：焊补前需将铸件缺陷部位的粘砂、氧化皮、气孔、裂纹等缺陷清除干净，并开出净口，使铸件焊补处露出金属光泽。

清理方法：（1）碳弧气刨（2）砂轮打磨（3）火焰切割（4）电焊条挖等。

坡口形状：应根据铸件壁厚和缺陷的特点（大小、深浅）决定，见表一。

说明坡口示意图对于末穿透孔室或裂纹应开成“U”形坡口，裂纹要清理彻底，可用砂轮打磨底部，用五倍放大镜或用着色探伤检验无裂纹等缺陷。

铸件缺陷部位壁厚小于20mm。

一般穿透裂开“V”型坡口。

当坡口间隙比较大时，可垫一块厚3～4mm铜板，焊后将铜板拆去。

铸件缺陷部位壁厚大于20mm。

一般穿透裂开“X”型坡口坡口间隙比较大时，可在间隙处放厚2～4mm 相同材质的钢板。

坡口间隙很大时，可在间隙处嵌入相同材质的填块。

说 明：（1）坡口示意图只用示意坡口各种相关尺寸，由具体实际情况决定。

（2）所有坡口及钝边间隙应要求焊缝能焊透。

2．焊条的选择：应根据母材的要求来选择，见表二表焊接材料 焊 条 备 注ZG230-450 J422、J507 重要结构选用J506、J507ZG270-500 J506、J507 不等强度可选用J426、J φ27ZG310-510 J506、J507 不等强度可选用J426、J φ27ZG 1Cr 18Ni 9T i A137、A132 特殊结构选用A237ZG 0Cr 13Ni 4M OA237ZG 0Cr 13Ni 6M OA237ZG 20MnS i J506、J5073、焊条的焊干要求：碱性低氢型焊条在使用前要求烘干，并做到用多少拿多少，见表三。

表焊条牌号 烘干温度（0C ） 烘干时间（h ）备 注J426 250~3500C 1~2hJ427 300~4000C 1~2hJ506、J507 350~4000C 1~2hA132 100~2000C 1~2hA237 200~2500C 1~2h4、铸件的预热由于材质、结构形状、大小的不同，焊补时会产生应力、变形甚至裂纹，因此焊前铸应进行预热。

文件编号：CS-QD-QJ-001 版本：C 修订状态：0铸钢件铸造缺陷补焊操作规程1、目的针对公司生产的石油配件产品中涉及到了大量的铸钢件，而这些铸钢件的铸造质量往往不能满足产品一次加工成型的要求，绝大部分都存在铸造缺陷这一事实。

为了弥补原材料铸造缺陷，节省工期，减少重复工艺的签审程序，公司内部可根据正常程序自行修补此类缺陷。

为确保焊接质量，特制定铸钢件铸造缺陷补焊操作规程，请相关部门严格遵照执行。

2、适用范围2.1本操作规程仅适用于石油配件产品中下列铸钢件的补焊：ZG230~450、ZG270~500、ZG310~570、ZG35CrMo、A487 9D、ZG40CrNiMoA。

2.2补焊后适用与否，需由质技部质检人员进行最终确认。

3、焊前准备3.1焊前需将铸造缺陷彻底清除干净，根据缺陷情况，对补焊缺陷可采取铲挖、磨削、碳弧气刨、气割或机械加工等方法清除。

如用碳弧气刨进行清理，则必须在清理缺陷后用手砂轮打磨去除渗碳层。

一般至少去除2~3mm。

3.2坡口面应修得平整圆滑，不得存有尖角。

3.3补焊区域及坡口周围20mm以内的粘砂、油水、锈等杂质必须彻底清除。

3.4对于裂纹性质的缺陷，为防止裂纹扩展，可先在裂纹的两个端点钻直径不小于Φ10的此裂孔后，再开坡口。

3.5在补焊前，应按GB/T9444-2007或ASTM E709要求对铸钢件补焊坡口面进行磁粉检测，以证实缺陷被完全清除。

3.6在缺陷被完全清除后，坡口处大小在长30mm×宽30mm×深10mm范围内，在质检人员确认可以补焊的情况下，可以直接按第5条要求进行补焊。

超出此范围的缺陷，是否补焊，由技术人员进行最终确认。

3.7焊前预热要求3.7.1预热方式有整体预热和局部预热两种。

局部预热时，在坡口每侧预热范围的宽度，应不小于补焊部位壁厚的三倍，并且不得小于100mm，预热时尽量使热量在厚度方向上保持均匀。

大缺陷补焊优先选用整体预热。
