锅炉是工业生产中常见的热能设备，它能将水加热为蒸汽，为生产提供所需的热能。为了提高锅炉的安全可靠性以及运行效率，人们研发出了锅炉DCS控制系统。

锅炉DCS控制系统是一种基于分散控制系统（DCS）的设备，它采用先进的技术与算法，对锅炉的生产过程进行监控与控制。它包括硬件与软件两个方面的内容，通过自动化的手段来实现对锅炉的精确控制。

锅炉DCS控制系统的硬件部分主要包括主机、控制柜、仪表、传感器等设备。主机是整个系统的核心，它负责处理各种控制指令，并将结果传达给其他部件。控制柜是主机的辅助设备，用于集中管理和监控系统的运行状态。仪表是系统的感知器，它能够对温度、压力、流量等参数进行测量和监测。传感器是主机的数据输入设备，它能够将现场的物理量转化为电信号，并传输给主机进行处理。

锅炉DCS控制系统的软件部分主要包括操作系统、数据处理程序以及控制算法等。操作系统是系统的管理者，它能够协调各个组件间的工作，确保整个系统能够正常运行。数据处理程序是系统的大脑，它能够对传感器采集到的数据进行处理和分析，从而生成相应的控制策略。控制算法是系统的决策者，它能够根据所设定的目标和约束条件，自动调节锅炉的工作参数，以达到最佳的运行状态。

锅炉DCS控制系统的优势主要体现在以下几个方面：

首先，锅炉DCS控制系统能够实现对锅炉的智能化控制。通过采集和处理大量的实时数据，系统能够准确地判断当前的工作状态，并根据设定的控制策略，自动调整相关参数，以实现最佳的控制效果。

其次，锅炉DCS控制系统能够提高锅炉的安全性。系统能够实时监测锅炉的工作状态和各种异常情况，并在发生故障时自动切换到备用设备，以保证生产过程的连续性和安全性。 再次，锅炉DCS控制系统能够提高锅炉的能源利用率。通过对锅炉的工作参数进行优化调整，系统能够使得锅炉的能源利用率达到最高，从而实现能源的节约和环境的保护。

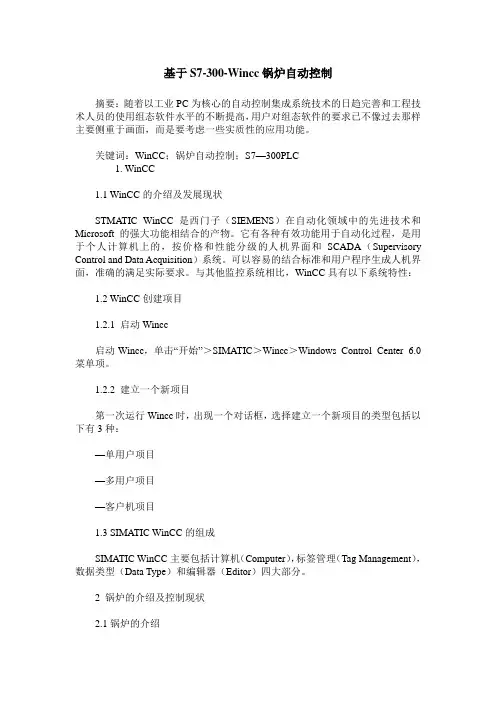

基于S7-300-Wincc锅炉自动控制

摘要：随着以工业PC为核心的自动控制集成系统技术的日趋完善和工程技术人员的使用组态软件水平的不断提高，用户对组态软件的要求已不像过去那样主要侧重于画面，而是要考虑一些实质性的应用功能。

关键词：WinCC；锅炉自动控制；S7—300PLC

1. WinCC

1.1 WinCC的介绍及发展现状

STMATIC WinCC是西门子（SIEMENS）在自动化领域中的先进技术和Microsoft的强大功能相结合的产物。它有各种有效功能用于自动化过程，是用于个人计算机上的，按价格和性能分级的人机界面和SCADA（Supervisory

Control and Data Acquisition）系统。可以容易的结合标准和用户程序生成人机界面，准确的满足实际要求。与其他监控系统相比，WinCC具有以下系统特性：

1.2 WinCC创建项目

1.2.1 启动Wincc

启动Wincc，单击“开始”＞SIMATIC＞Wincc＞Windows Control Center 6.0菜单项。

1.2.2 建立一个新项目

第一次运行Wincc时，出现一个对话框，选择建立一个新项目的类型包括以下有3种：

—单用户项目

—多用户项目

—客户机项目

1.3 SIMATIC WinCC的组成

SIMATIC WinCC主要包括计算机（Computer），标签管理（Tag Management），数据类型（Data Type）和编辑器（Editor）四大部分。

2 锅炉的介绍及控制现状

2.1锅炉的介绍

锅炉是使燃烧产生的热能把水加热或变成蒸汽的热力设备。锅炉的种类虽繁多，但都是由“锅”和“炉”以及保证“锅”和“炉”正常运行所必需的附件、仪表及附属设备三大部分组成。“锅”是指锅炉中盛放水和蒸气的密封受压部分，是锅炉的吸热部分，主要包括汽包、对流管、水冷壁、联箱、过热器、省煤器等。“炉”是指锅炉中燃料进行燃烧、放出热能的部分，是锅炉的放热部分，主要包括燃烧设备、炉墙、炉拱、钢架和烟道及排烟除尘设备等。

燃气锅炉控制原理

燃气锅炉控制原理是基于自动化技术，通过对燃气供应、燃烧过程、水位控制、温度控制等参数进行监测和调节，以实现锅炉的安全运行和高效燃烧。以下将详细介绍燃气锅炉控制原理的几个关键方面。

1. 燃气供应控制：燃气锅炉的燃烧过程需要有足够的燃气供应，控制系统通过监测燃气压力和流量，调节燃气阀门的开启程度，以保证燃气的稳定供应。

2. 燃烧过程控制：燃气锅炉的燃烧过程主要包括燃烧区的通风、燃烧的燃气和空气的配比等。控制系统会通过多个传感器监测燃烧区的氧气含量、烟尘排放量等参数，并对燃气和空气的配比进行调节，以实现燃烧的高效率和低排放。

3. 水位控制：燃气锅炉内有水和蒸汽两种介质，水位过高或过低都会对锅炉的安全运行造成影响。控制系统通过水位传感器监测锅炉内水位的变化，并根据设定值来控制给水泵的运行，以维持合适的水位。

4. 温度控制：燃气锅炉需要在一定的温度范围内工作，控制系统通过温度传感器监测锅炉的水温和蒸汽温度，并通过控制阀门或调节燃气与空气的配比来调节燃烧热功率，以达到所需的温度。

以上是燃气锅炉控制原理的主要内容，通过对这些参数的监测和调节，可以实现燃气锅炉的安全运行和高效能利用。

技术论文　锅炉微机控制，是近年来开发的一项　成工业以太网。这是企业现代化管理不可　、　新技术，它是微型计算机软件、硬件、自动　缺少的。　控制、锅炉节能等几项技术紧密结合的产　●作为锅炉控制装置，其主要任务是　物。我国目前大多数工业锅炉仍采用仪表　保证锅炉的安全、稳定、经济运行，减轻操　控制，处于能耗高、浪费大、环境污染严重　作人员的劳动强度。在采用计算机控制的　
