医院bim实施方案

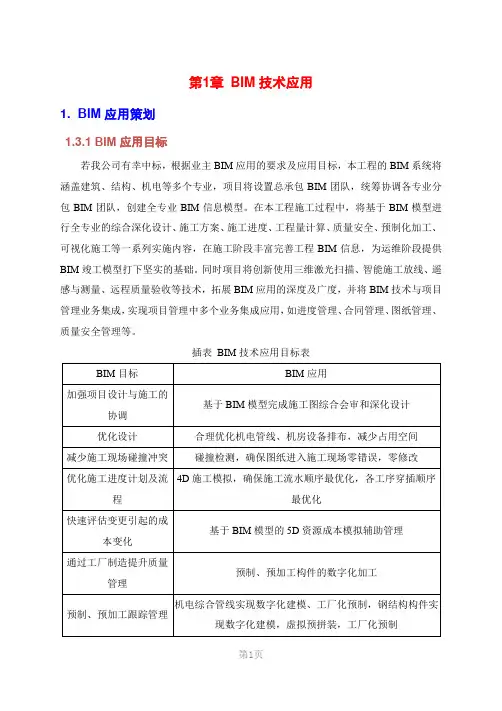

第1页 第1章 BIM技术应用

1. BIM应用策划

1.3.1 BIM应用目标

若我公司有幸中标，根据业主BIM应用的要求及应用目标，本工程的BIM系统将涵盖建筑、结构、机电等多个专业，项目将设置总承包BIM团队，统筹协调各专业分包BIM团队，创建全专业BIM信息模型。在本工程施工过程中，将基于BIM模型进行全专业的综合深化设计、施工方案、施工进度、工程量计算、质量安全、预制化加工、可视化施工等一系列实施内容，在施工阶段丰富完善工程BIM信息，为运维阶段提供BIM竣工模型打下坚实的基础。同时项目将创新使用三维激光扫描、智能施工放线、遥感与测量、远程质量验收等技术，拓展BIM应用的深度及广度，并将BIM技术与项目管理业务集成，实现项目管理中多个业务集成应用，如进度管理、合同管理、图纸管理、质量安全管理等。

插表 BIM技术应用目标表

BIM目标 BIM应用

加强项目设计与施工的协调 基于BIM模型完成施工图综合会审和深化设计

优化设计 合理优化机电管线、机房设备排布，减少占用空间

减少施工现场碰撞冲突 碰撞检测，确保图纸进入施工现场零错误，零修改

优化施工进度计划及流程 4D施工模拟，确保施工流水顺序最优化，各工序穿插顺序最优化

快速评估变更引起的成本变化 基于BIM模型的5D资源成本模拟辅助管理

通过工厂制造提升质量管理 预制、预加工构件的数字化加工

预制、预加工跟踪管理 机电综合管线实现数字化建模、工厂化预制，钢结构构件实现数字化建模，虚拟预拼装，工厂化预制 第2页 施工现场远程验收和管理 远程验收系统和RFID技术实现施工现场远程实时监控、验收和管理

项目管理应用集成 进度管理、合同管理、图档管理、质量安全管理等

为物业运营提供准确的工程信息 结合远程验收系统和RFID技术交付BIM竣工模型

1.3.2 BIM团队组织架构

项目部成立BIM技术应用团队，由项目总工程师担任BIM团队总负责，并设置BIM负责人一名，专职指导并带领BIM工作团队完成BIM施工模型建立、维护、应用及协调管理等工作。

BIM医院智慧运维管理方案

BIM医院智慧运维管理方案是一种基于BIM技术的智慧化管理方案，它将医院所有的设施、设备与运维数据集成在一起，通过数据分析、预测等手段，提高医院设施设备的智能化程度，实现自动化管理，提高整个医院的运营效率和质量。下面就介绍一下该方案的实现步骤。

1. BIM建模

首先，需要对医院的建筑及设施进行BIM建模。这样可以将医院的所有信息，包括机电设备、管道系统、照明设备等全部纳入其中。通过BIM建模技术，将医院的实时运维情况转化为数字化的数据信息，实现方便高效的实时管理。

2. 应用传感器技术

传感器技术可以实现对医院设备的实时监测，可以监控医疗器械是否正常运行、维护保养是否到期，还可以对医院环境进行监测，提供数据保障，以便医院管理部门及时掌握信息，进行科学决策。

3. 数据采集和分析

每个医院设施设备都设有传感器，传感器会根据设备的状态和运行情况，采集数据并传输到数据中心。数据中心会对采集到的数据进行存储和管理，同时进行数据分析和挖掘，得到数据中的隐藏信息，为医院设施设备的管理决策提供依据。

4. 自动化管理

通过将BIM建模和传感器技术与数据采集和分析互相结合，实现设备的数据化分析和自动化管理。智慧管理平台会通过大数据分析技术，对医院各个环节进行监测和控制，自动实现医院的诊疗等流程的信息化管理，大大提高了效率和质量。

5. 云端数据管理

在这个方案中，数据管理是非常重要的一个环节。各种数据需要存储、管理、分析和处理。为了保证数据的安全性和传输的稳定性，可以将数据交由云端来管理，同时可以通过互联网进行远程访问和控制。

综上所述，通过BIM医院智慧运维管理方案，医院设施设备的运行状态可以被实时掌握，有效预防和解决设施设备故障，提高医院的运营效率和质量，为医院运营管理提供了强有力的支持，具有非常重要的实际意义。

第十一章

BIM技术应用及管理方案

第一节 BIM技术的概念

BIM是指建筑信息模型（BIM，Building Information Molding ），是指基于最先进的三维数字设计和工程软件所构建的“可视化”的数字建筑模型，为设计师、建筑师、水电暖铺设工程师、开发商乃至物业维护等各环节人员提供“模拟和分析”的科学协作平台，帮助他们利用三维数字模型对项目进行设计、建造及运营管理。其最终目的是使整个工程项目在设计、施工和使用等各个阶段都能够有效地实现建立资源计划、控制资金风险、节省能源、节约成本、降低污染和提高效率，从真正意义上实现工程项目的全生命周期管理，BIM 技术的引入可以提供了工程项目施工中所需的各种基础数据，辅助施工项目管理层决策的反应速度和精度。近几年来，BIM 技术在美国、日本、香港等国家和地区的建筑工程领域取得了大量的应用成果，国内许多施工企业应用BIM 技术来提升项目管理水平与企业核心的竞争力。

第二节 BIM技术在施工中的作用

一、工程算量

运用BIM算量软件通过CAD 电子文档建模，能在保证工作质量的前提下大大提高工程算量的工作效率。

应用BIM软件建立的结构模型 工程量统计

应用BIM软件建立的桩基础模型

二、碰撞检查

传统的二维图纸设计中，在结构、水暖电等各专业设计图纸汇总后，会出现各个专业不协调问题，这将耗费建筑结构设计师和安装工程设计师大量的时间和精力，影响工程进度和质量。由于采用二维设计图来进行会审，人为的失误在所难免，使施工出现返工现象，造成建设投资的极大浪费，并且还会影响施工进度。应用BIM技术进行三维管线的碰撞检查，不但能够彻底消除硬碰撞、软碰撞，优化工程设计，减少在建筑施工阶段可能存在的错误损失和返工的可能性，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的三维管线方案，进行施工交底，提高施工质量同时也提高了与业主沟通的能力。

1 BIM技术应用及施工管理方案

一、工程算量

运用BIM算量软件通过CAD 电子文档建模，能在保证工作质量的前提下大大提高工程算量的工作效率。

二、碰撞检查

传统的二维图纸设计中，在结构、水暖电等各专业设计图纸汇总后，会出现各个专业不协调问题，这将耗费建筑结构设计师和安装工程设计师大量的时间和精力，影响工程进度和质量。由于采用二维设计图来进行会审，人为的失误在所难免，使施工出现返工现象，造成建设投资的极大浪费，并且还会影响施工进度。应用BIM技术进行三维管线的碰撞检查，不但能够彻底消除硬碰撞、软碰撞，优化工程设计，减少在建筑施工阶段可能存在的错误损失和返工的可能性，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的三维管线方案，进行施工交底，提高施工质量同时也提高了与业主沟通的能力。

三、虚拟施工和施工技术交底

在项目整个施工过程当中，我们需要对班组等进行施工指导。目前，施工技术交底一直是延续过去的常规蓝图方法。图纸变更，返工严重；审图不清，损耗过大；不同班组，多版图纸；而项目经理则是在到处救火，拆东墙补西墙，这就是由于项目的不可控性和它的操作的一些复杂性所造成的。根本原因是在施工过程中，有太多的现场问题是没有办法提前预知的，例如，图纸变更、班组交底不清等等。利用BIM技术的虚拟施工，对施工难点提前反映，就可以使施工组织的计划更加形象精准。BIM作为一个四维的数据库，可以针对整个工程进行BIM 进度计划，统筹安排，以保证工程进度如期合理完成，例如我们可以看到一层的管道安装部分的计划开工、计划结束时间、计划合理工期以及这个工程任务所包含的相关施工项目。如果部分的工作内容临时发生了变更，还可以对它单个标注，例如这根送风管后期施工发生变更，可以单独编辑它的开始时间和结束时间，并且备注变更的时间以及原因等信息，另外，施工过程中出现的一些变更单、验收单等宝贵的资料我们做成电子各式连接到三维模型中，实时查阅，避免丢失；同时现场的施工情况也可拍照连接到模型里面，以便于我们进行施工全过程的管控；对于造价昂贵的点状设备，同样可以将采购商、采购的时间、地点、数量、采购商的信誉等信息进行录入，便于我们后期的追溯。
