夹具设计方案

夹具设计方案

夹具是一种用于固定工件的设备，广泛应用于制造、装配和检测等各个领域。夹具的设计方案是夹具制造的关键步骤之一，决定了夹具的使用效果和使用寿命。本文将介绍夹具的设计方案，包括夹具的选择、结构设计、材料选择、热处理等方面。

一、夹具的选择

在夹具的设计方案中，首先要考虑夹具的选择。夹具的种类繁多，根据夹持方式可分为机械夹具、气动夹具和液压夹具；根据夹持位置可分为外夹和内夹；根据工作原理可分为手动夹具和自动夹具。在选择夹具时，需要根据工件的特点和夹持方式来确定夹具的种类。

二、结构设计

夹具的结构设计是夹具制造的核心环节。在结构设计中，需要考虑的方面包括夹具的尺寸、形状、夹持力、夹持平面和夹持点等。其中，夹持力是最重要的参数之一，需要根据工件的特点来确定。夹持平面和夹持点的选择也很关键，需要考虑工件的结构和工艺要求。

三、材料选择

夹具的材料选择是夹具设计中不可忽视的一部分。在材料选择中，需要考虑夹具的工作环境和工作强度，同时还要考虑夹具的生产成本和使用寿命。常用的夹具材料有钢、铝、铸铁等，每种材料都有其优点和缺点，在选择夹具材料时需要综合考虑各方面因素。

四、热处理

夹具的热处理是夹具制造中不可缺少的一步。热处理可以改变夹具材料的组织和性能，提高夹具的强度和硬度，同时还可以减少夹具的变形和损伤。常用的热处理方法包括淬火、回火、正火、退火等，具体方法需要根据夹具材料和工件要求来确定。

五、夹具加工

夹具的加工是夹具设计的最后一步。在夹具加工中，需要根据夹具的结构设计和工艺要求，选择合适的加工方法和工具。常用的夹具加工方法包括车削、铣削、钻孔、磨削等，每种加工方法都有其特点和优缺点，在加工时需要根据具体情况来选择。

六、总结

夹具的设计方案是夹具制造中不可或缺的一环。在夹具的设计中，需要充分考虑夹具的工作环境、工作要求和材料特性，综合考虑各方面因素，才能制造出性能优良、使用寿命长的夹具。本文介绍了夹具设计方案中的一些关键步骤，希望能够对夹具设计的实践工作者提供一些参考。

夹具设计方案

夹具设计在制造业中扮演着重要的角色，它们被广泛应用于生产过程中的材料管理和加工环节。本文将讨论夹具设计的基本原则和步骤，以及如何根据具体需求制定夹具设计方案。

一、夹具设计的基本原则

夹具设计的主要目标是提供良好的夹持力和稳定性，以确保工件在加工过程中保持确定位置和姿态。以下是夹具设计的基本原则：

1. 合理使用工件特征：夹具设计应充分考虑到工件的几何形状、材料和加工需求，选择适当的夹持方式和夹具结构。不同形状和材料的工件可能需要不同的夹具形式，如机械夹持、磁性夹持或真空吸附等。

2. 保证夹具刚性：夹具设计应尽可能提高夹具的刚性和稳定性，以减少变形和振动对工件加工的影响。合理选择材料和结构，增加横向支撑和加强结构的刚性，能够有效提升夹具的工作性能。

3. 优化夹持力分配：夹具设计应合理分配夹持力，避免因夹持力不均匀导致工件变形或失稳。在夹具结构中增加调节装置，根据工件的形状和加工要求进行调整，能够提高夹持力的均匀分布。

4. 考虑夹具调节和固定：夹具设计应充分考虑调节和固定的需求，以适应不同尺寸、形状和数量的工件加工。通过增加可调节的支撑和固定装置，能够提高夹具的灵活性和适应性。

二、夹具设计的步骤 1. 确定需求：在进行夹具设计之前，需要明确工艺流程和工件加工的具体要求，了解工件的形状、尺寸和材料特性。

2. 进行夹具定位：根据工件的几何特征和加工要求，确定夹具的定位方式和位置，确保工件在加工过程中的稳定性和精度。

3. 设计夹具结构：根据工件的形状和尺寸，选择合适的夹持方式和夹具结构。考虑夹具的刚性、稳定性和调整能力，进行夹具的整体设计。

4. 验证夹具设计：进行夹具设计的仿真分析或实际测试，验证夹具的夹持力和稳定性，确保夹具设计满足工件加工的需求。

5. 优化夹具设计：根据测试结果和实际使用情况，对夹具设计进行优化和改进。通过调整夹具结构、材料和调节装置，提高夹具的工作效率和适应性。

夹具的设计方案

夹具的设计方案

夹具是用来固定和夹持工件的装置，用于在加工过程中保持工件的位置稳定，确保加工质量和效率。夹具的设计方案需要根据具体的加工工艺和工件特点进行综合考虑，以便满足加工要求。以下是一个夹具的设计方案，包括夹具的整体结构、夹持方式和夹取方式。

一、夹具的整体结构

夹具的整体结构应该具有足够的刚性和稳定性，以确保夹持过程中不发生变形和振动。夹具的整体结构可以采用钢板焊接结构，具有较高的强度和刚性。夹具的上下两个夹持面采用可调节的夹持架，以适应不同尺寸和形状的工件。

二、夹持方式

夹具的夹持方式可以根据不同的工件形状和加工要求选择。一种常见的夹持方式是使用螺杆和螺母组成的夹紧装置，通过旋转螺杆来实现夹持和松开工件。这种夹持方式简单且可靠，适用于大多数工件。另一种夹持方式是使用气动夹紧装置，通过气动缸驱动夹持爪来实现夹持和松开工件。这种夹持方式适用于需要频繁夹取和松开工件的场合，具有高效和方便的特点。

三、夹取方式

夹具的夹取方式也需要根据具体的工件形状和加工要求来选择。常见的夹取方式包括平板夹取、V型夹取和自定心夹取。平板夹取适用于平面工件，可以通过夹持面上的平板或钳口夹紧工件。V型夹取适用于带有倒角或倾斜面的工件，可以通过夹持面上的V槽来固定工件。自定心夹取适用于要求工件精度较高的场合，可以通过夹持面上的定心销来确保工件的位置和方向。

综上所述，夹具的设计方案需要综合考虑夹具的整体结构、夹持方式和夹取方式，以满足工件的加工要求。在设计过程中，还需要考虑操作的方便性和安全性，选择合适的材料和加工工艺，确保夹具的质量和效率。同时，夹具的设计方案还需要根据具体的加工工艺和工件特点进行调整和改进，以适应不同的生产需求。

夹具设计实例-模板

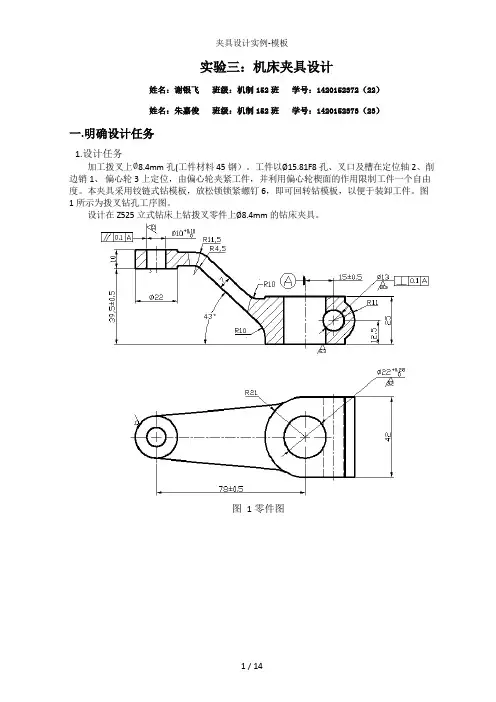

1 / 14 实验三：机床夹具设计

姓名：谢银飞 班级：机制152班 学号：1420152372（22）

姓名：朱嘉俊 班级：机制152班 学号：1420152373（23）

一.明确设计任务

1.设计任务

加工拨叉上8.4mm孔(工件材料45钢）。工件以∅15.81F8孔、叉口及槽在定位轴2、削边销1、 偏心轮3上定位，由偏心轮夹紧工件，并利用偏心轮楔面的作用限制工件一个自由度。本夹具采用铰链式钻模板，放松锁锁紧螺钉6，即可回转钻模板，以便于装卸工件。图1所示为拨叉钻孔工序图。

设计在Z525立式钻床上钻拨叉零件上∅8.4mm的钻床夹具。

图 1 零件图

夹具设计实例-模板

2 / 14

图 2 三维实体图 夹具设计实例-模板

3 / 14

2．杠杆臂加工工艺分析

（1）加工要求

加工 φ10 和 φ13 两孔；孔距为 78±0.5；U型槽对称轴线与8.4轴线的水平尺寸为 3.1±0.1mm，垂直尺寸为 12.5 两孔垂直；8.4对∅15.81F8轴线平行度公差为 0.2； φ13对 φ22 轴线垂直度公差为 0.1。 Φ10 孔 Ra 值为

3.2， Φ13 孔 Ra 值为 12.5。

（2） 加工工艺 由于该工序中两个孔的位置关系为相互垂直，且不在同一个平面里，要钻完

一个孔后翻转 90°再钻削另一个孔，因此要设计成翻转式钻夹具。分析零件图可知，该拔叉的叉角两端面厚度薄于连接的表面，但减少了加工面，使用淬火处理提供局部的接触硬度。叉角两端面面积相对较大，可防止加工过程中钻头钻偏，保证孔的加工精度，及孔与叉角两端面的垂直度。其它表面加工精度较低，通过铣削、钻床的粗加工就可达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来，可见该零件工艺性好。

二．定位方案与定位元件

1. 夹具设计要求
