什么是线性电源如何设计线性电源

线性电源是一种将交流电转换为所需电压或电流的电子设备。它以其稳定性和低噪音等特点而广泛应用于许多领域，如通信、工业控制、仪器仪表和电子产品等。本文将介绍线性电源的基本工作原理和常见设计方法。

一、线性电源的基本工作原理

线性电源主要由变压器、整流电路、稳压电路和滤波电路组成。主要分为两个阶段，一是交流电的转换，二是直流电的稳定输出。

在第一个阶段，变压器将输入电源的高压交流电转换成所需的较低电压交流电。然后，通过整流电路将交流电转换为直流电。这种转换过程减小了电压的峰值，使得波形更为平滑。

在第二个阶段，稳压电路通过对电压进行采样和调节，确保输出电压始终稳定在所需的数值范围内。滤波电路可以进一步降低输出电压中的噪音和纹波，提供更纯净的直流输出。

二、线性电源的设计方法

设计线性电源时，需要考虑以下几个方面：

1.电源输入和输出参数

首先，确定所需的输入电压范围和输出电压/电流参数。输入电压应该包括电源的额定电压和波动范围，以确保电源能够正常工作。输出电压和电流参数应与目标设备的需求相匹配。 2.变压器和整流电路设计

根据输入电压和输出电压的转换比，选择合适的变压器。同时，设计合适的整流电路以将交流电转换为直流电。常见的整流电路包括单相桥式整流电路和中心引线整流电路。

3.稳压电路设计

设计稳压电路以保持输出电压稳定。常见的稳压电路包括二极管稳压、三端稳压、调整器和反馈调节等。根据输出电压的需求和所需的稳压精度，选择适合的稳压电路。

4.滤波电路设计

滤波电路用于去除输出电压中的噪音和纹波。它可以包括电容滤波和电感滤波等。选择合适的滤波元件和设计参数，以提高输出电压的纯净度。

5.保护电路设计

为了保护电源和目标设备，设计适当的过载保护、过压保护和短路保护电路。这些保护电路可以在电源工作时监测和响应异常情况，以防止设备损坏或安全事故发生。

总结：

线性电源是一种常见的电子设备，它通过使用变压器、整流电路、稳压电路和滤波电路将交流电转换为所需的直流电。设计线性电源时，需要考虑输入和输出参数、变压器和整流电路设计、稳压和滤波电路设计以及保护电路设计等方面。通过合理的设计和选择合适的元器件，可以实现稳定、低噪音和高效的直流电源输出。

一种简单有效的限流保护电路设计

过流保护电路是电源产品中不可缺少的一个组成部分，根据其控制方法大致可以分为关断方式和限流方式。限流方式由于其具有电流下垂特性，故障解除后能自动恢复工作，因此，得到比较广泛的应用。 限流保护电路首先要有一个电流取样环节，目前，一般的做法是串联一个小电阻或者是用霍尔元件来获得电流信号。当取样电流比较小的时候，这两种取样方法都是可取的。但当取样电流比较大时，电阻取样会有较大的损耗，降低了变换器的效率，而霍尔元件取样其体积比较大，且价格昂贵，对整个电源的成本也是个问题。

基于以上考虑，本文提出一种简单有效的限流保护电路，克服了以上两种方式取样大电流时的缺点。它适用于正激、反激等各种变换器，而且成本也比较低。

1 限流保护电路工作原理

图1中虚线框外的电路是普通的峰值电流方式的PWM控制电路，利用电流互感器取样峰值电流。图中所示的PWM芯片是ST公司生产的L5991。虚线框内是本文所提出的限流保护电路。它利用峰值电流控制中的电流信号作为输入信号，通过一个由D1，R1，C1组成的峰值保持电路和由运放组成的PI环节得到一个误差信号，在变换器的输出电流超过限定值的时候，该误差信号就会控制PWM芯片的占空比，从而使输出电流保持在限定值。由于D2存在，当输出电流低于限流值时，该部分电路对占空比的控制不起作用。

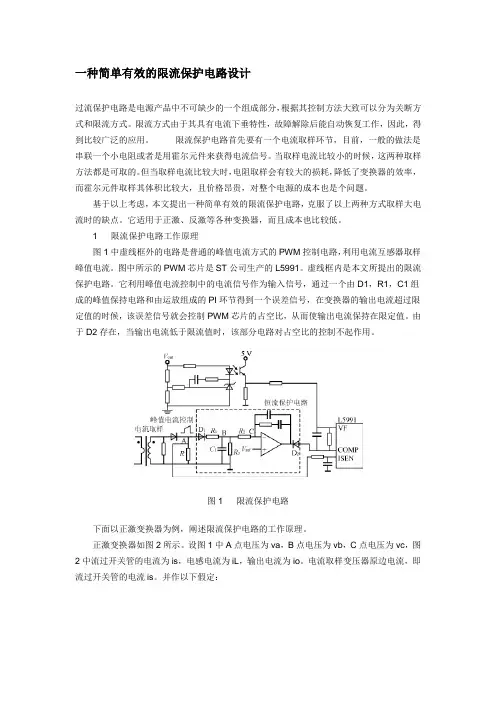

图1 限流保护电路

下面以正激变换器为例，阐述限流保护电路的工作原理。

正激变换器如图2所示。设图1中A点电压为va，B点电压为vb，C点电压为vc，图2中流过开关管的电流为is，电感电流为iL，输出电流为io。电流取样变压器原边电流，即流过开关管的电流is。并作以下假定：

图2 正激变换器

1）二极管D1的导通压降是VD1并保持不变；

2）R1在实际电路中的作用是与C1组成RC吸收网络吸收尖峰，这里假定为零；

单片机备用电池供电电路

单片机备用电池供电电路是一种常见的电路设计，它可以保障单片机的稳定工作，防止数据丢失。本文将详细介绍如何设计一个有效的单片机备用电池供电电路，帮助读者更好地理解电路设计原理和方法。

1. 概述

当单片机系统中的主电源失效或断电时，需要使用备用电池供电。这样做可以保证单片机系统的正常运行，避免丢失数据或出现其他故障。备用电池通常是干电池，在单片机系统不需要备用电池供电时，电池处于待机状态，不会消耗电池的能量。

2. 电路设计

单片机备用电池供电电路由电池、开关、二极管、电容器和负载组成。当主电源工作正常时，备用电池处于待机状态。当主电源失效或断电时，开关自动切换，备用电池开始供电。若主电源重新恢复工作，备用电池则自动断电，并回归待机状态。这种电路设计的优点是自动切换，能够快速响应主电源停电的事件。

3. 总结

单片机备用电池供电电路是一种常见的电路设计，实现了电路的备份功能，为单片机系统提供了保护。在实际应用中，需要根据具体的电路参数来进行设计，并注意电路的稳定性、可靠性和操作性。通过合理的电路设计，我们能够有效地保障单片机系统的正常运行，确保数据不会丢失，从而提高系统的可靠性。

开关电源设计设计 哈尔滨理工大学专科生毕业论文

- II - 开关电源设计

摘 要

随着开关电源在计算机、通信、航空航天、仪器仪表及家用电器等方面的广泛应用, 人们对其需求量日益增长, 并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。开关电源以其效率高、体积小、重量轻等优势在很多方面逐步取代了效率低、又笨重的线性电源。电力电子技术的发展，特别是大功率器件IGBT和MOSFET的迅速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稳定性和高性价比等特性。开关电源技术的主要用途之一是为信息产业服务。信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。本论文是基于芯片UC3842的小功率高频开关电源系统设计。

关键词 开关电源；半桥全桥；高频变压器 哈尔滨理工大学专科生毕业论文
