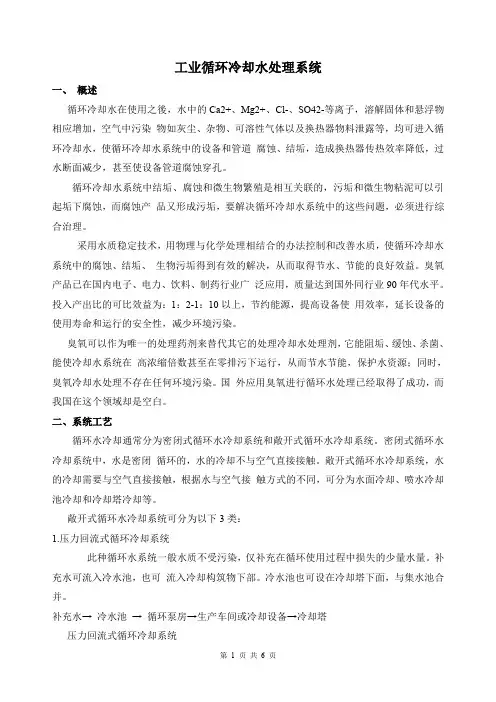

第 1 页 共 6 页 工业循环冷却水处理系统
一、 概述
循环冷却水在使用之後，水中的Ca2+、Mg2+、Cl-、SO42-等离子，溶解固体和悬浮物相应增加，空气中污染 物如灰尘、杂物、可溶性气体以及换热器物料泄露等，均可进入循环冷却水，使循环冷却水系统中的设备和管道 腐蚀、结垢，造成换热器传热效率降低，过水断面减少，甚至使设备管道腐蚀穿孔。
循环冷却水系统中结垢、腐蚀和微生物繁殖是相互关联的，污垢和微生物粘泥可以引起垢下腐蚀，而腐蚀产 品又形成污垢，要解决循环冷却水系统中的这些问题，必须进行综合治理。
采用水质稳定技术，用物理与化学处理相结合的办法控制和改善水质，使循环冷却水系统中的腐蚀、结垢、 生物污垢得到有效的解决，从而取得节水、节能的良好效益。臭氧产品已在国内电子、电力、饮料、制药行业广 泛应用，质量达到国外同行业90年代水平。投入产出比的可比效益为：1：2-1：10以上，节约能源，提高设备使 用效率，延长设备的使用寿命和运行的安全性，减少环境污染。
臭氧可以作为唯一的处理药剂来替代其它的处理冷却水处理剂，它能阻垢、缓蚀、杀菌、能使冷却水系统在 高浓缩倍数甚至在零排污下运行，从而节水节能，保护水资源；同时，臭氧冷却水处理不存在任何环境污染。国 外应用臭氧进行循环水处理已经取得了成功，而我国在这个领域却是空白。
二、系统工艺
循环水冷却通常分为密闭式循环水冷却系统和敞开式循环水冷却系统。密闭式循环水冷却系统中，水是密闭 循环的，水的冷却不与空气直接接触。敞开式循环水冷却系统，水的冷却需要与空气直接接触，根据水与空气接 触方式的不同，可分为水面冷却、喷水冷却池冷却和冷却塔冷却等。
敞开式循环水冷却系统可分为以下3类：
1.压力回流式循环冷却系统
此种循环水系统一般水质不受污染，仅补充在循环使用过程中损失的少量水量。补充水可流入冷水池，也可 流入冷却构筑物下部。冷水池也可设在冷却塔下面，与集水池合并。
循环冷却水系统和开式冷却水系统概述
第一节 概述
机组的循环冷却水来自凝汽器循环水进口管和矿井水升压泵出口管，经旋转滤网过滤
后，向机房内布置标高较低的被冷却设备提供冷却水。正常运行中，机组循环冷却水由循环
水提供，夏季可由矿井水升压泵提供温度较低的补充水做为冷却水源。循环冷却水系统各用
户回水因压力较低，汇集后排至循环水塔池内。
设备规范如下： 循环冷却水滤网
型号 ASCS600 、ASCS400 滤芯网孔 ≤1 mm
水量 1650/750 t/h 工作压力 0.35 MPa
扬程 45 m 运行水阻 ≤500 mm 水柱
电动机功率 0.55 KW 电动机效率 79%
电动机电压 380 V
第二节 系统用户
循环冷却水系统用户有：汽轮机润滑油冷油器，闭式水冷却器，电动给水泵电机
空冷器，电动给水泵润滑油冷油器，电动给水泵工作油冷油器，汽泵前置泵机械密封
冷却器，汽泵机械密封冷却器，小机润滑油冷油器，凝结水泵电机轴承冷却器，发电
机定子冷却水冷却器，真空泵循环液冷却器。 三、系统运行
1、投运
①选择循环水或矿井水升压泵出水做为水源，开相应来水电动门；
②开旋转滤网进口门，旋转滤网排气门对滤网进行注水；
③空气放净后，开旋转滤网出口门，循环冷却水管道排空气门进行管道排空；
④管道空气排净后，根据需要投入循环冷却水用户。
2、运行维护
正常运行中，旋转滤网在投入运行后，检测前后压差在0.05MPa时开启下部排污
电磁阀，并转动上部步进电机使滤网内各滤芯得到反冲清洗。
3、系统停运
当确认系统无用户时，可关闭水源电动门将系统停运。冬季停运后应放尽管道
存水进行防冻处理。
开式冷却水系统
第一节 概述
机组的开式冷却水来自凝汽器循环水进口管和矿井水升压泵出口管，经旋转滤网过滤后，由两台开式冷却水泵送至机房内布置较高的被冷却设备和锅炉侧各用户。各用户回水因压力较高，汇集后排至循环
水回水管道排至水塔。 开式冷却水泵
循环冷却水系统(武汉中圣)
定义：汽轮机凝汽器热交换后的冷却水，经冷却设施冷却降低温度后，又输送至凝汽器循环使用的供水系统。
原理
循环冷却水系统（recirculating cooling water system）冷却水换热并经降温，再循环使用的给水系统，包括敞开式和密闭式两种类型。主要由冷却设备、水泵和管道组成。冷水流过需要降温的生产设备（常称换热设备，如凝汽器、换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统）。 使升温冷水流过冷却设备则水温回降，除换热设备的物料泄漏外，可用泵送回生产设备再次使用，管外通常用风散热。冷水的用量大大降低，常可节约95％以上。冷却水占工业用水量的70％左右，循环冷却水系统起了节约大量工业用水的作用。冷却设备有敞开式和封闭式之分，因而循环冷却水系统也分为敞开式和封闭式两类。敞开式系统的设计和运行较为复杂。
软水
软水指的是不含或含较少可溶性钙、镁化合物的水。
在日常生活中，我们经常见到水壶用久后内壁会有水垢生成，这是因为在我们取用的水中含有不少无机盐类物质，如钙、镁盐等。这些盐在常温下的水中肉眼无法发现，一旦它们加温煮沸，便有不少钙、镁盐以碳酸盐形式沉淀出来，它们紧贴壶壁就形成水垢。我们通常把水中钙、镁离子的含量用“硬度”这个指标来表示。硬度1度相当于每升水中含有10毫克氧化钙。低于8度的水称为软水，高于17度的称为硬水，介于8～17度之间的称为中度硬水。雨、雪水都是软水，泉水、深井水、海水、江、河、湖水都是硬水。
水的硬度对日常生活影响是很大的。如水的硬度大时洗衣服不起泡；旅居异地因饮水的硬度不适应可出现水土不服的症状；壶内结水垢会使壶的导热性下降；工业锅炉的水垢可引起爆炸事故。所以，生活和工业用水均应适当控制水的硬度。一般来说，软水多用于生活中，洗澡、洗衣服等。不用于饮用，所含矿物质过少。
软水作用：
设备：壁挂炉或热水器的维修次数大大减少，热水器寿命延长一倍以上，热水器煤气及用电费用减少29％～32％，家庭内墙中安装的水管不结垢、不阻塞。

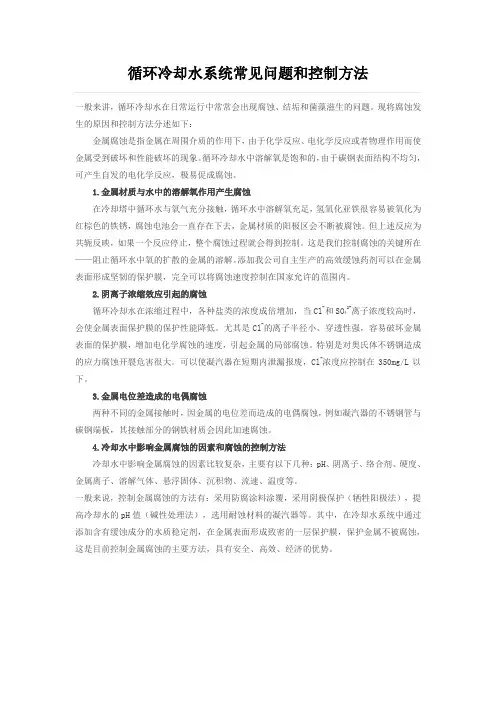

循环冷却水系统常见问题和控制方法
一般来讲，循环冷却水在日常运行中常常会出现腐蚀、结垢和菌藻滋生的问题。现将腐蚀发生的原因和控制方法分述如下：
金属腐蚀是指金属在周围介质的作用下，由于化学反应、电化学反应或者物理作用而使金属受到破坏和性能破坏的现象。循环冷却水中溶解氧是饱和的，由于碳钢表面结构不均匀，可产生自发的电化学反应，极易促成腐蚀。
1.金属材质与水中的溶解氧作用产生腐蚀
在冷却塔中循环水与氧气充分接触，循环水中溶解氧充足，氢氧化亚铁很容易被氧化为红棕色的铁锈，腐蚀电池会一直存在下去，金属材质的阳极区会不断被腐蚀。但上述反应为共轭反映，如果一个反应停止，整个腐蚀过程就会得到控制。这是我们控制腐蚀的关键所在——阻止循环水中氧的扩散的金属的溶解。添加我公司自主生产的高效缓蚀药剂可以在金属表面形成坚韧的保护膜，完全可以将腐蚀速度控制在国家允许的范围内。
2.阴离子浓缩效应引起的腐蚀
循环冷却水在浓缩过程中，各种盐类的浓度成倍增加，当Cl-和SO42-离子浓度较高时，会使金属表面保护膜的保护性能降低。尤其是Cl-的离子半径小、穿透性强，容易破坏金属表面的保护膜，增加电化学腐蚀的速度，引起金属的局部腐蚀。特别是对奥氏体不锈钢造成的应力腐蚀开裂危害很大。可以使凝汽器在短期内泄漏报废，Cl-浓度应控制在350mg/L以下。
3.金属电位差造成的电偶腐蚀
两种不同的金属接触时，因金属的电位差而造成的电偶腐蚀，例如凝汽器的不锈钢管与碳钢端板，其接触部分的钢铁材质会因此加速腐蚀。
4.冷却水中影响金属腐蚀的因素和腐蚀的控制方法
冷却水中影响金属腐蚀的因素比较复杂，主要有以下几种：pH、阴离子、络合剂、硬度、金属离子、溶解气体、悬浮固体、沉积物、流速、温度等。
一般来说，控制金属腐蚀的方法有：采用防腐涂料涂覆，采用阴极保护（牺牲阳极法），提高冷却水的pH值（碱性处理法），选用耐蚀材料的凝汽器等。其中，在冷却水系统中通过添加含有缓蚀成分的水质稳定剂，在金属表面形成致密的一层保护膜，保护金属不被腐蚀，这是目前控制金属腐蚀的主要方法，具有安全、高效、经济的优势。
