第一章 概述

一、CATIA的工作模式对于同一模型,有两种工作模式.

1.SPACE工作模式,缩写为SP:

允许用户在三维空间或3D中设计和构造物体,它在屏幕上用三维坐标表示.

2.DRAW工作模式,缩写为DR:

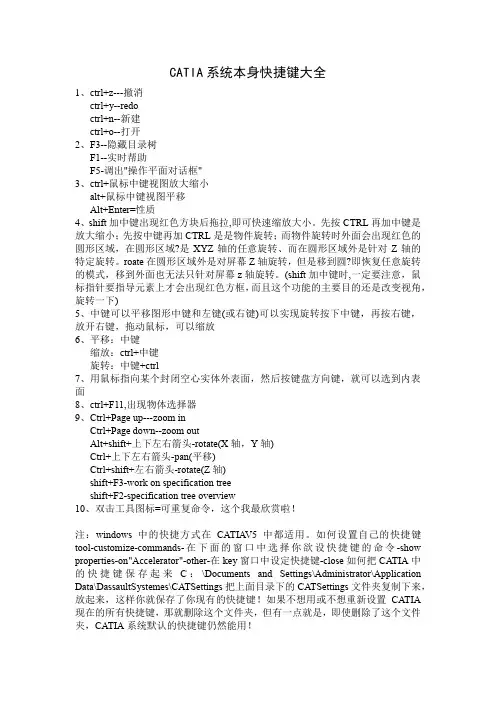

允许用户通过平面来设计和构造物体,它在屏幕上用一两个坐标系,V(水平,垂直)来二、功能键盘: 键盘由可被指定的32个键组成. 除F9,F10,F11,F12四键被指定:

FILE功能, INTERRUPT插入,YES是,NO不是, 其它可通过调用常设功能KEY或

FILE功能的KEYBOARD自定.

三、鼠标的三个键:

1.用来选择(select)光标所指的元素和项.

2.用来指定(indicate)光标所指的位置和区域.

3.用来移动(move)模型.

四、提示信息:

"SEL"=按鼠标第一键进行选择(select)

"IND"=按鼠标第二键来指定(indication)

"KEY"=键入(key in)用字符数字键盘给定的数值或标识符

* 斜杠/分隔同一交互中的各选择.

如:"SEL LN/CRV"= 选一条直线或一曲线

* 双斜杠//分隔不同的交互

如:"KEY DIST//IND REGION"= 键入距离或指定区域

* 逗号分隔程序所需的所有数据

如:"KEY DX,DY,DZ"=键入沿x,y,z轴的增量

* 括号( )分隔必需数字和任选数字 如:"KEY DIST(,NUM)"= 键入距离,并且需要时键入数目.

* 符号< >指明可以使用邻近探测

如:"SEL PT "=可以选一条线或曲线以便选一点: 所选曲线或直线上

最靠近的端点被考虑. 多元素选择提示:

"WSP MULTI(多的)-SEL":当前工作空间的所有元素可以选择

"CUR MULTI-SEL":只属于当前集的元素可以被选多元素选择的示例:

1.按元素类型选:*PT:选所有的点

2.按图形规范选:*COL**(**为颜色号)选所有具有**颜色的元

3.按元素组织选:*GRP*:选所有属于GRP*组织的所有元素

4.由若干范畴的组合选:*PT+*LN:选所有的点和线

*VOL&*LAY××:选择位于××层的所有体指定的分隔符:

+ == 加

- == 减

& == 交

5.具有不同特征的多元素选则:

*SEL并选元素:所选元素被考虑

*TRP并指定点:选择陷井内的部分或全部元素错误信息提示:

"INVALID INPUT":键入的值无效

"FILE NOT FOUDN":包含键入字符串的文件不存在

"EMPTY BATCH":所显示的属于当前工作空间的元素中没

有与多元素选择范畴相应的元素

"BATCH PARTIALLY PROCESSEND":某些元素未被考虑

五、启动CATIA的工作过程:

1.键入用户所属组名,然后按ENTER键.

2.键入用户口令,然后按ENTER键.

3.屏幕显示CATIA操作系统和版本号,还显示一个菜单:COLD

START(冷启

动),WARM START(热启动),LEFT (使菜单能够在屏幕左端显示, 然后该项变为 RIGHT.用户必须选COLD START或WARM START.一般选COLD

START, 但由于某种

原因模型丢失一定要用WARM START.

4.CATIA起动后FILE功能自动被激活.

六、FILE功能的主菜单:

1. 图解:FILE

2.定义:

FILE(文件):

定义当前文件.

READ(读):

读存储在当前文件中的一个模型.

WRITE(写):

在当前文件中写入当前模型.

COPY(拷贝):

在文件中复制模型.

DIRECT(直接):

不显示该模型.

VISUALTN(看得见):

显示该模型.

WRTEFILE(接收):

定义接收文件.

DELETE(删除):

在当前文件中删除模型.

DIRECT: 不显示该模型.

VISUALTN: 显示该模型.

MOVE(移动):

将模型移动到另一文件中.

DIRECT: 不显示该模型.

VISUALTN: 显示该模型. WRTEFILE:

定义接收文件. RENAME(改名):

修改模型名.

CREATE(生成):

生成新模型.

XY: XY平面将成为第一个DRAW视图的投影平面.

YZ: YZ平面将成为第一个DRAW视图的投影平面.

XZ: XZ平面将成为第一个DRAW视图的投影平面. CALL SV:

恢复用SV常设功能存储的模型.

COMMETNT(注解):

对模型加注解.

KEYBOARD(键盘):

管理功能键盘.

RECALL(调用):

调用已存功能键盘.

STORE(存储):

存储功能键盘.

DELETE:

删除功能键盘.

EXIT(退出):

结束CATIA工作过程.

3.操作步骤:

读模型:FILE+FILE

FILE+READ

(1)工作文件的选择:

键入包含有所需文 "KEY STRING(字符串)"

件名称的第一字符串. "SEL FILE//KEY STRING"

或按"ENTER"键显示可用文件的列表.

用鼠标第一键选择.

(2)所读模型的选择:

键入包含有所需模型的一字符串. "KEY STRING"或按"ENTER"键显

示当前文件中的模型列表."SEL MODEL//KEY STRING"用鼠标第一

键选择.

当列表包括若干个"屏幕页"时, 用FWD/BWD(FORWARD向前

/BACKWARD向后)命令能够分别显示上页或下页.

写模型:FILE+WRITE

(1)存储并生成一新模型:

键入一新名称来生成新模型,在控制信息中

"YES:CURRENT(当前的)ID//KEY NEW ID"

显示"MODEL WRITTEN"(模型被写入)信息.

(2)存储并代替原图型:

A:按YES键保持原始模型的标识符.

B:再按YES键,接受对存储在当前文件中的原始模型的代替.

注:还可以把模型存入另一文件中:

A:选FILE项.

B:选存入模型所需文件.

C:选WRITE项.

D:键入存入模型的名称.

退出CATIA工作过程:FILE+EXIT

按YES键结束CATIA工作过程.

生成模型:FILE+CREATE(生成)+YZ

(1)按YES键确认空模型的生成: "YES:CONFIRM(确认)"

在控制区显示"MODEL CREATED"(模型被生成)

(2)完成模型几何形状的构造.

定义功能键盘:FILE+KEYBOARD(键盘)+RECALL

(1)在列表中选一功能. "SEL FUNCTION(功能)"

(2)在屏幕上选一功能键:所选功能被付给所选键."KEY//SEL

FUNCTION"

(3)按需要重复操作若干次,直至获得所需功能键盘. 注:还可以用KEY常设功能来定义功能键盘.

BLANK命令清除功能键盘.

SORT命令将功能键按字母排序.

存储功能键盘:FILE+KEYBOARD+STORE

(1)键入新功能键盘的标识符(至多8字符) "SEL KEYBOARD//

在控制信息区显示

KEY KEYBOARD ID"

"KEYBOARD STORED"(键盘被存储)

(2)功能键盘存入时可以代替已存在键盘("YES: REPLACE")或生成

新键盘("KEY NEW ID").

七、生成的元素:

1.在SPACE 3D或2D模式下生成的元素称为空间元素(SPACE元素)

2.从3D转化到2D:用常设功能区的3D/2D转换开关能够从3D转换到2D.

A:在常设功能区选开关3D.

B:键入所要求的平面方程 "KEY PLN//YES:3D

或选共面元素或选坐标的一轴. "SEL PT/LN/CRV/PLN/AXS/DRW

ELEM"

3.从2D转化到3D:

A:选转化开关2D.

B:按YES键(YES:3D)确认.

4.当前工作平面与屏幕平行显示:

A:选常设功能WI(窗口).

B:键入"P",即平行平面. "KEY WINW ID//SEL NINW"

当前平面的坐标系为与图形屏幕平行.

5.使初始模型重新显示:

A:选常设功能WI.

B:键入"XYZ",获得初始透视图.

第二章 点(POINT)功能 一、图解:POINT 2D

POINT3D

二、定义:

* PROJ/INT(PROJECT投影/INTERSEITION交点):通过法向投影,交点或两点来生成一点. SINGLE(单个):仅进行一次生成操作.

REPEAT(重复):依次进行若干次操作所选第一个元素是下一被选生成点的参考元素.

LIM ON/OFF:OFF 相交或投影点可以在所选元素之外.ON 相交或投影点仅在所选元* COORD: 用相对一已有点的相对坐标或绝对坐标来生成点.

SINGLE:仅进行一次生成操作.

REPEAT:依次进行若干次操作.所选第一个元素是下一生成点的原点.

CHAIN(链式): 链式生成操作.最后生成点用作生成新点的原点.

* LIMITS: 在LN,CRV,SUR,FAC等元素生成端点.

* SPACES: 在元素上生成等距离点.

* TANGENT(切点): 在平面曲线上生成切点.

* PROJENT: (2D)生成投影点.

ORTHOGNL:所选第一点垂直投影到第二元素上.

HORIZONT(水平):所选第一点的投影方向与坐标系水平方向相同.

VERTICAL(垂直):所选第一点的投影方向与坐标系垂直方向相同.

HOR-VERT:所选第一点的投影方向与坐标系水平方向相同, 所选第二点的投影

方向与坐标系垂直方向相同.

VERT-HOR:所选第一点的投影方向与坐标系垂直方向相同, 所选第二点的投影

方向与坐标系水平方向相同.

UNSPEC: 用户定义第一点的投影方向.

* GRID: 建立点网格.

LIMITE: 建立有限的点网格.
