CATIA装配
1. 概述
CATIA是一款由法国达索系统公司开发的三维CAD软件，广泛应用于航空制造、汽车制造、机械制造等行业。其中，装配是CATIA中的一个重要模块，用于将各个零件组装成一个完整的产品。本文将介绍CATIA中装配的基本概念、操作步骤以及常见问题的解决方法。
2. 装配的基本概念
在CATIA中，装配是将多个零件组合在一起，形成一个整体的过程。装配模块提供了多种工具和功能，用于操作和管理装配操作。下面是一些基本概念的介绍：
2.1 零件
在装配中，零件指的是构成产品的基本元素。每个零件都有自己的几何形状和属性，可以通过CATIA的零件设计模块进行创建和编辑。 未知驱动探索，专注成就专业
2
2.2 零件约束
零件约束是指通过各种关系将零件固定在一起的方式。CATIA提供了多种约束类型，包括点对点约束、面对面约束、平行约束等。通过合理选择和配置约束，可以确保装配后的产品在运动和受力时保持稳定。
2.3 装配文件
装配文件是包含所有零件和其约束的CATIA文档。在装配文件中，可以进行装配操作、查看和编辑零件属性以及生成装配相关的图纸和报告。
3. 装配的操作步骤
CATIA中进行装配的操作是一个相对复杂的过程，需要按照一定的步骤进行。下面是一个典型的装配操作步骤示例：
3.1 新建装配文件
首先，通过CATIA的文件菜单新建一个装配文件。在新建文件时，可以选择装配文件的名称、存储路径和单位等基本属性。 未知驱动探索，专注成就专业
3
3.2 导入零件
在新建的装配文件中，通过文件菜单的导入功能将需要装配的各个零件文件导入到装配文件中。CATIA支持导入多种格式的零件文件，如CATPart、STEP、IGES等。
3.3 零件约束
将导入的零件在装配文件中进行约束。通过CATIA的约束功能，可以选择并配置合适的约束关系，将各个零件固定在一起。在进行零件约束时，可以使用CATIA提供的约束提示功能来辅助约束的选择和配置。

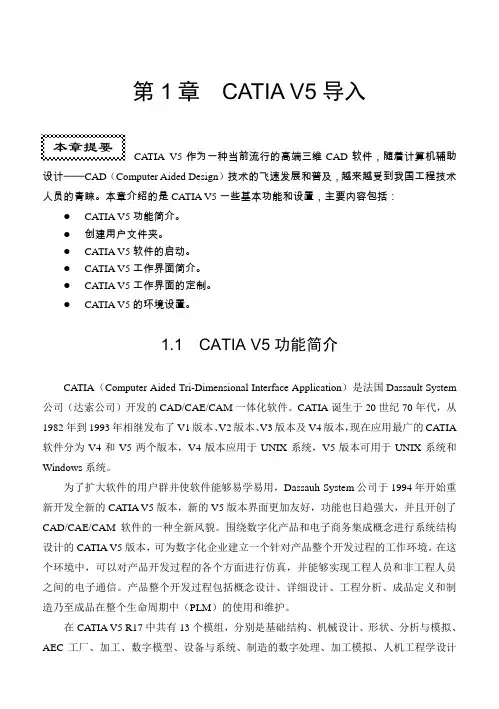

第1章 CATIA V5导入 1
本章提要
第1章 CATIA V5导入
CATIA V5作为一种当前流行的高端三维CAD软件，随着计算机辅助设计──CAD（Computer Aided Design）技术的飞速发展和普及，越来越受到我国工程技术人员的青睐。本章介绍的是CATIA V5一些基本功能和设置，主要内容包括：
CATIA V5功能简介。
创建用户文件夹。
CATIA V5软件的启动。
CATIA V5工作界面简介。
CATIA V5工作界面的定制。
CATIA V5的环境设置。
1.1 CATIA V5功能简介
CATIA（Computer Aided Tri-Dimensional Interface Application）是法国Dassault System公司（达索公司）开发的CAD/CAE/CAM一体化软件。CATIA诞生于20世纪70年代，从1982年到1993年相继发布了V1版本、V2版本、V3版本及V4版本，现在应用最广的CATIA软件分为V4和V5两个版本，V4版本应用于UNIX系统，V5版本可用于UNIX系统和Windows系统。
为了扩大软件的用户群并使软件能够易学易用，Dassauh System公司于1994年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM软件的一种全新风貌。围绕数字化产品和电子商务集成概念进行系统结构设计的CATIA V5版本，可为数字化企业建立一个针对产品整个开发过程的工作环境。在这个环境中，可以对产品开发过程的各个方面进行仿真，并能够实现工程人员和非工程人员之间的电子通信。产品整个开发过程包括概念设计、详细设计、工程分析、成品定义和制造乃至成品在整个生命周期中（PLM）的使用和维护。
在CATIA V5 R17中共有13个模组，分别是基础结构、机械设计、形状、分析与模拟、AEC工厂、加工、数字模型、设备与系统、制造的数字处理、加工模拟、人机工程学设计CATIA V5应用教程
CATIA三维设计软件使用教程
第一章：CATIA介绍和基本概念
CATIA是一款由法国达索系统公司开发的综合性三维设计软件，广泛应用于航空航天、汽车制造、工业设计等领域。CATIA具有出色的设计和仿真能力，可以用于制造复杂零部件和装配体，为用户提供全面的产品开发解决方案。
在CATIA中，主要的概念包括零件（Part）、装配（Assembly）、素描（Sketch）和特征（Feature）。零件是指产品的独立部分，装配是指多个零件组合在一起形成的整体。素描是设计的起点，是二维草图，特征是在素描的基础上，通过建模操作得到的三维形状。
第二章：CATIA基本操作
在CATIA中，首先需要了解一些基本的操作技巧。鼠标的左键用于选择，右键用于呼出上下文菜单。通过鼠标旋转、平移和缩放视图，可以方便地查看模型的不同角度和细节。利用键盘快捷键可以提高工作效率，如Ctrl + S用于保存、Ctrl + Z用于撤销操作等。
CATIA的界面分为工具栏、特征树和视图窗口。工具栏中包含各种常用的设计工具和命令按钮，特征树显示各个特征的创建顺序和层次关系，视图窗口提供了模型的三维视图。通过掌握这些界面元素的使用方法，可以更加高效地进行设计操作。
第三章：CATIA建模工具
CATIA提供了丰富的建模工具，可以满足不同行业和设计需求。其中，最常用的工具包括创建立体几何体、草图绘制、曲线生成、布尔操作和修整工具。
创建立体几何体的方法有多种，可以通过拉伸、旋转、扫掠等操作来实现。草图绘制是CATIA中的基础操作，可以通过绘制线段、圆弧、矩形等基本几何元素来构建二维形状。曲线生成工具可以用于创建复杂的曲线，如样条曲线和B样条曲线。通过布尔操作，可以将不同几何体进行合并、相交或减去等操作。修整工具常用于对模型进行修整和修复。
第四章：CATIA装配设计
CATIA具有强大的装配设计功能，可以对多个零件进行组装和分析。在装配设计过程中，首先需要将各个零件导入到特征树中，并进行位置和约束设置。
CATIA入门教程目录
•CATIA软件概述
•CATIA软件基本操作
•零件设计基础
•装配设计基础
•工程图设计基础
•CATIA高级功能介绍
01
CATIA软件概述
Chapter03不断升级与发展随着技术的不断进步，CATIA软件也在不断升级和发展，功能
越来越强大，操作越来越便捷。01法国达索公司开发CATIA是由法国达索系统公司开发的一款高端CAD/CAE/CAM一体化软件。
02广泛应用于航空、汽车等领域自1981年推出以来，CATIA在航空航天、汽车、机械制造等领
域得到了广泛应用。CATIA软件背景
电气布线支持电气布线设计，可以定义电缆、线束等电气元件并进行
布线。钣金设计
提供钣金设计模块，支持钣金零件的展开和折弯计算。
数控编程支持数控加工编程，可以生成加工轨迹和G代码。三维建模CATIA具有强大的三维建模功能，支持各种复杂形状的设计。工程分析可以对设计进行工程分析，包括结构、热力学、流体动力学等方面的分析。CATIA软件功能01020304
在航空航天领域，CATIA被广泛应用于飞机、发动机等复杂产品的设计。航空航天在汽车工业中，CATIA可用于车身、底盘、发动机等各个部件的设计。汽车工业对于机械制造行业，CATIA可用于各种机床、模具、夹具等的设计。机械制造在船舶制造领域，CATIA可应用于船体、轮机、电气等各个系统的设计。
船舶制造CATIA软件应用领域
02
CATIA软件基本操作
Chapter界面介绍
启动CATIA后，首先呈现的是主界面，包括菜单栏、工具栏、规格树、图形区等部分。
菜单栏包含了所有可用的命令和功能，通过下拉菜单可以访问这些命令。工具栏提供了常用命令的快捷方式，方便用户快速执行操作。
规格树用于显示和管理模型的结构和数据。图形区是显示和操作三维模型的主要区域。
提供基本的文件操作命令，如新建、打开、保存等。提供测量工具，用于测量距离、角度、面积等。在零件设计环境中，提供创建和编辑特征的工具。控制模型的视图操作，如缩放、旋转、平移等。在草图环境中，提供绘制和编辑草图的工具。
