轴流风机技术要求在现代工业中扮演着至关重要的角色，其在空调、通风、压缩和其他许多应用中都有着广泛的应用。从性能到可靠性，从能效到安全性，轴流风机的设计和制造都需要严格遵守一系列技术要求。本文将深入探讨轴流风机技术要求的相关内容，并从不同角度解析其重要性与应用。

1. 理解轴流风机技术要求的背景 轴流风机是一种将空气或气体沿着轴线方向移动的装置。其工作原理基于流体动力学和动量转移的原理，通过叶轮的旋转将空气或气体吸入并排出，从而产生所需的流动效果。为了确保轴流风机能够稳定、高效地工作，一系列严格的技术要求被提出并广泛应用于其设计和制造过程中。

2. 性能要求

2.1 流量和压力

轴流风机的性能首先取决于其能够提供的流量和压力。在工程设计中，需要准确计算并确定轴流风机所需的流量和压力参数，以满足特定应用的需求。性能要求包括了风机的额定流量和压力范围，以及在不同工况下的性能曲线。

2.2 能效

能效是衡量轴流风机性能的重要指标之一。高能效的风机能够在提供所需流量和压力的尽可能地减少能源消耗。技术要求中通常会包括对风机的能效等级或能效比的要求，以促进节能减排和可持续发展。

3. 结构要求

3.1 叶轮设计

叶轮作为轴流风机的关键部件，其设计和制造质量直接影响着风机的性能和可靠性。叶轮的设计要求包括叶片的形状、倾角、厚度以及叶片间隙等参数，以确保在高速旋转时具有良好的流体动力学特性和结构强度。

3.2 轴承和密封

轴承和密封是保证轴流风机稳定运行的重要组成部分。技术要求中通常包括了对轴承寿命、耐磨性以及密封性能的要求，以防止因摩擦和泄漏而导致的能量损失和故障。

4. 噪音和振动控制要求

4.1 噪音水平

轴流风机在运行过程中会产生噪音，而过高的噪音水平不仅会影响工作环境舒适性，还可能对周围环境和人员造成影响。技术要求中通常会对风机的噪音水平进行限制，并规定相应的噪音测试方法和标准。

4.2 振动水平

除了噪音外，轴流风机还会产生振动。过高的振动水平不仅会影响风机的稳定性和可靠性，还可能对连接设备和结构造成损坏。技术要求中通常会对风机的振动水平进行限制，并规定相应的振动测试方法和标准。

5. 安全性要求

5.1 温升和散热

轴流风机在长时间运行过程中会产生一定的热量，而过高的温升不仅会影响风机的性能和寿命，还可能对周围环境和设备造成危险。技术要求中通常会对风机的散热设计和温升控制进行要求，以确保其安全运行。

5.2 防护措施

为了保障人员和设备的安全，轴流风机通常需要配备相应的防护措施，如安全网、防护罩等。技术要求中通常会对这些防护措施的设计和安装进行规定，以防止意外事故的发生。

6. 结语

综上所述，轴流风机技术要求涵盖了性能、结构、噪音和振动控制、安全性等多个方面，其严格遵守和实施对于确保风机稳定、高效、安全地运行具有重要意义。只有在不断优化和完善技术要求的基础上，轴流风机才能在不同领域发挥出更大的作用，为人类的生产生活带来更多的便利和效益。

合集下载

轴流风机叶轮技术要求

轴流风机叶轮技术要求

轴流风机叶轮技术要求

轴流风机叶轮技术要求通常包括以下几个方面：

1. 叶片形状：叶片要具有较高的气动效率和压力能力。一般情况下，叶片要采用可调式叶片，以便根据实际工作条件进行调节。

2. 叶片材料：叶片要具有较高的强度和硬度，能够承受较高的工作温度和压力，并具有较好的耐磨和耐腐蚀性能。常用的叶片材料有铝合金、镍基合金等。

3. 叶轮结构：叶轮要采用合理的轮毂结构和叶片连接方式，以确保叶片与轮毂之间的连接强度和密封性。

4. 平衡性能：叶轮要具有较好的平衡性能，以避免在高速旋转时产生不平衡力矩和振动。

5. 叶轮喷涂：为了提高叶轮的表面光滑度和防腐性能，常常采用喷涂技术对叶轮进行表面处理。

6. 通风系统：叶轮要与通风系统相匹配，确保风机的风量和压力能力满足实际工作需求。

综上所述，轴流风机叶轮的技术要求主要包括叶片形状优化、材料选择、结构设计、平衡性能、表面喷涂和与通风系统的匹配等方面。这些要求旨在提高叶轮的气动效率、压力能力和耐久性，以确保风机的正常运行和高效工作。

轴流风机质量验收标准

轴流风机质量验收标准

轴流风机质量验收标准

发布日期：2012-05-10 浏览次数：30

核心提示：轴流风机质量验收标准1、轴流风机壳体无严重变形、开裂，各零部件齐全、完整。2、机体外表除锈干净，刷漆均匀，无溢流起泡、脱皮

轴流风机质量验收标准

1、轴流风机壳体无严重变形、开裂，各零部件齐全、完整。

2、机体外表除锈干净，刷漆均匀，无溢流起泡、脱皮现象。

3、螺母拧紧后，螺栓的螺纹应露出螺母1～3个螺距，不得在螺母下面加多余的垫圈来减少螺栓的露出长度。

4、叶轮应按照规定装配应牢固可靠，无缺叶、无裂纹、无磨壳体现象。

5、密封胶圈外径与进线装置内径间隙应符合：

㈠、密封胶圈外径大于等于20mm时,配合间隙小于等于1.0mm.

㈡、密封胶圈外径大于20mm小于60mm时,配合间隙小于等于1.5mm.

㈢、密封胶圈外径大于60mm时，配合间隙小于等于2mm。

㈣、密封胶圈厚度应大于电缆外径的0.3倍。（即放入胶圈后，喇叭止只口面与进行装置外端面不接触）

㈤、档圈外径与胶圈外径相符。

6、轴承运动灵活，无异常声音运转，轴承温度不得高于750C，机身温度应符合级别要求：A级950C，E级1050C，F级1250C，H级1350C

7、轴承的油质合格，油量适当。

8、接线装置齐全、完整、紧固、导电良好，并符合下列要求：

㈠、绝缘座完整，无裂纹。

㈡、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零件齐全，有弹簧垫、背帽、卡爪等。

㈢、定子绕组出线与接线螺栓连接牢固可靠。

9、一、二次防爆面的表面粗糙度不大于6.3，不得有锈蚀及油漆，如有锈迹，用棉纱擦净后，留有呈清褐色氧化亚铁云状痕迹，用手摸无感觉起部分磨平后，不得超过下列规定： ㈠、隔爆面上对局部出现的直径不大于1mm,深度不大于2mm的砂眼，在40、25、15mm宽的防爆面上，每1m不超过1个，10mm不得超过两个。

㈡、产生的机械伤痕，宽度与深度不大于0.5mm，其长度应保证剩余无伤隔爆面有效长度不小于规定长度2\3。

轴流风机技术说明

轴流风机技术说明

轴流风机技术说明

轴流风机技术说明

本文介绍了轴流风机的技术要求，其中包括采用的规范和标准，以及整体技术要求。

8.1 采用规范与标准

在使用轴流风机时，应遵照下列技术标准和规范，包括通风机基本型式尺寸参数及性能曲线、工业通风机尺寸、消防排烟风机耐高温试验方法、工业通风机用标准化风道进行性能试验、声学、风机和其它通风设备辐射入管道的声功率测定、管道法、空调风机噪声声功率级测定—混响室法、工业通风机现场性能试验、一般用途轴流通风机技术条件、通风机转子平衡、工业通风机叶轮超速试验、风机包装通用技术条件、工业通风机噪声限值、通风机振动检测及其限值、空调用通风机安全要求、风机和罗茨鼓风机噪声测量方法。

如果出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。

8.2 技术要求

整体技术要求包括以下几点：

1）风机表面应清洁、平整、无碰伤、划痕及锈斑；漆层牢固、色泽均匀一致，无起泡、缩皱和剥落现象。

2）电机应为内置式。

3）风机由机壳、叶轮、电机、软接头、电源接线盒等组成，吸风端无接管的风机需设置集流器和入口网罩。

4）风机应为高效、低噪声设备。

5）排风机（兼排烟风机）、排烟风机具有耐高温280℃、持续运行1h的功能要求。

6）风机出口最大风速不超过17m/s。

7）风机电机的底座及支架应有特别的锁紧及固定以保证安全可靠。

8）在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差应满足以下要求：

9）在额定流量、压力下，风机的流量、压力最大偏差不大于±5%，风机效率最大偏差不大于3%，噪声达到工业通风机噪声限值JB/T8690要求。

10）风机使用寿命年限不小于15年，第一次大修前安全运转时间≥h。

11.风机和电机的电源采用380V / 50Hz电源，电源接线盒应符合规定的进线要求，并设在机壳外方便操作（根据各车站的设计要求确定）。

轴流风机型参数

轴流风机型参数

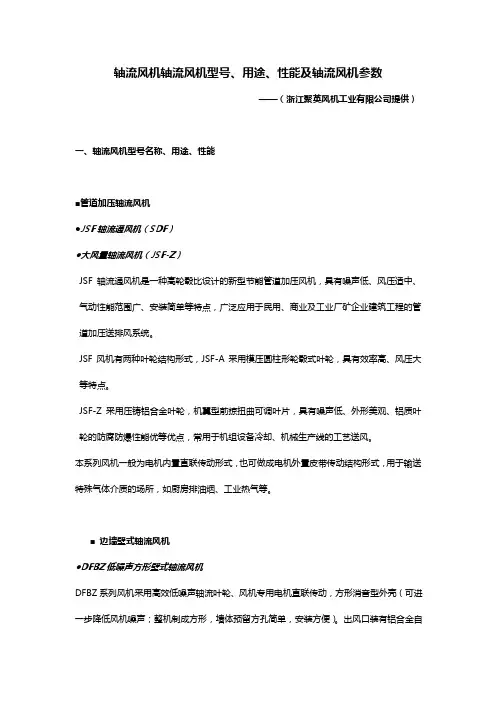

轴流风机轴流风机型号、用途、性能及轴流风机参数

——（浙江聚英风机工业有限公司提供）

一、轴流风机型号名称、用途、性能

■管道加压轴流风机

●JSF轴流通风机（SDF）

●大风量轴流风机（JSF-Z）

JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机

●DFBZ低噪声方形壁式轴流风机

DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对以下配用单相电机。

●DWEX边墙风机（WEX）

DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求，可制成防腐、防爆型。
