10Kv变电所的设计

摘要：

本文旨在探讨10KV变电所的设计。首先，介绍了10KV变电所的基本概念和功用，并对变电所的结构进行了详细的解释。然后，介绍了变电站的技术特点和技术要求，包括运行可靠性、经济性、安全性等方面。接着，阐述了设计中需要考虑的主要因素，如负载特性、设备台数、备用容量等。最后，介绍了10KV变电站的自动化控制、监测和维护技术，以确保变电站的长期稳定运行和管理。

关键词：10KV变电所，设计，技术特点，自动化控制，监测，维护技术

引言：

电力系统是国民经济的核心基础之一，而变电所是电力系统中不可或缺的设备之一。10KV变电所是国内常用的中压变电站，其重要性不言而喻。本文将就10KV变电所的设计进行分析探讨。

一、10KV变电所概述

10KV变电所是将高压输电线降压并分配到各个二级变电站中的变电站。一般而言，10KV变电站主要由高压开关设备、变压器和低压开关设备等组成。其中，高压设备主要包括高压断路器、电流互感器和电压互感器等。变压器则是将高压电流变压为低压电流，并将其传输到二级变压器中。低压开关设备包括断路器、隔离开关、熔断器等，主要用于控制和保护二级线路设备。

二、10KV变电所的技术要求

1. 运行可靠性

变电站的可靠性是运行的关键。10KV变电站的设备应具有防雷、防短路、防爆等功能。设备的异常能够快速响应，并能够采取相应的措施，从而避免因设备故障导致断电的情况发生。同时，变电站应具有一定的自动化程度，能够实现远程控制和监测，及时发现和处理异常情况。 2. 经济性

经济性是设计中需要考虑的重要因素之一。10KV变电所的设备应尽可能采用经济实用的方案，以降低建设和运行成本。此外，还应考虑到设备的可靠性和寿命，从而保证设备的长期稳定运行。

3. 安全性

安全性是变电站设计中不可或缺的一个方面。10KV变电站的设备应符合国家安全标准，能够牢固地安装在地基上，并具有一定的抗震性。设备的操作、维护和维修操作应在安全可控条件下进行，避免人员伤害的情况发生。

三、10KV变电所设计中应考虑的因素

1. 负载特性

负载是电站设计中最为重要的因素之一。在设计10KV变电站时，需要考虑到负载的功率、电压、电流等参数，并结合负载特点进行的合理设计。负载变化时，电站设备必须具有一定的过渡能力，以克服瞬时的电压波动和电流激增等问题。

2. 设备台数

设备台数是设计中的另一个重要因素。在选择设备时，需要考虑到设备的品牌、质量和性能等方面，以充分发挥设备的各项功能。此外，还需要考虑到设备的寿命和可靠性等因素，以确保设备在使用过程中能够长期稳定运行。

3. 备用容量

备用容量也是设计中需要考虑的一方面。为了保证电站的可靠性和运行稳定，应为设备设置一定的备用容量。备用容量需要充分考虑到不同时期和不同场合的需求，以确保设备在任何情况下都能够正常运行。

四、10KV变电所的自动化控制、监测和维护技术

1. 自动化控制技术

自动化控制技术是10KV变电站的一个重要组成部分，能够实现变电站的自动化监测和控制。通过自动化控制系统，能够实时监测变电站的各项参数，包括电流、电压、温度等，并能够及时报警和处理异常情况。 2. 监测技术

监测技术是保证变电站长期稳定运行的重要手段。通过监测技术，能够定期检查设备的运行状况，并及时发现和处理设备异常情况。监测技术还能够帮助人员分析处理设备故障的原因，提高设备的寿命和可靠性。

3. 维护技术

维护技术是保证设备长期稳定运行的关键。通过维护技术，能够定期对设备进行维护和维修，保障设备的正常运行。同时，还可以通过维护技术，提高设备的寿命和可靠性，进而降低设备的维护成本。

结论：

10KV变电所是电力系统中重要的中压变电站，具有极高的生产价值和社会意义。在设计10KV变电站时，需要充分考虑到设备的可靠性、经济性和安全性等因素，并结合负载、设备台数和备用容量等因素进行合理设计。此外，在保障设备长期稳定运行的前提下，还应注重自动化控制、监测和维护技术的应用，以提高设备的寿命和可靠性。

合集下载

地面10KV变电所供电系统设计说明书

地面10KV变电所供电系统设计说明书

1 矿井地面变电所供电系统设计

第一章 概况

我矿地面变电所电压等级为10/0.4KV，位于矿井工业场地负荷中心，担负全矿井地面及井下负荷用电，变电所内设S9-500/10、10/0.4KV变压器2台，电气设备均为室内布置。

10KV 配电装置选用KYN28-12型成套开关设备，交流金属（封闭）铠装中置（移开）式开关柜。0.38KV配电装置选用YDS型低压成套开关设备，在性能上满足《煤矿安全规程》的要求。

无功功率补偿采用10KV母线集中补偿。

安设有可靠的保护接地系统。

第二章 拟制供电系统方案

根据《煤矿安全规程》的有关规定，地面变电所供电线路，矿井供电线路必须采用双回路，当任一回路发生故障停止供电时，另一回路担负矿井全部负荷的供电。

地面变电所内以双回路10KV向主通风机房、井下中央变电所、副井绞车房、主井绞车房供电，以两回路0.38KV向主井绞车房、副井绞车房供电，以两回路0.38KV、0.22KV向生产系统、办公楼、调度室供电，机修间、锅炉灯房、房及各工房等以单回路供电。

高低压设备均考虑备用。

电气主接线高、低压均采用单母线分段，设进线总开关、联络开关，并安装双回路闭锁装置，保证双回路供电时，人为误操作联络开关合闸，引起不必要的母线短路现象发生。正常情况下分列运行，当其中一个回路停止供电时，合上联络开关，另一回路担负全矿全部负荷的供电任务。

其供电系统见附图1（小常煤矿地面变电所高低压供电系统图）。

2 第三节 用电负荷统计（见下表）

用电负荷统计表

序号 负 荷 统 计 单机容量（KW） 工 作

台 数 设 备 容 量 功 率

因 数 需 用

系 数 总 容 量

（KW） 工 作 容 量

（KW）

1 主井绞车 1200 1 1200 1200

2 副井绞车 500 1 500 500

3 主通风机 800 1 1600 800

10KV降压变电所毕业设计论文

10KV降压变电所毕业设计论文

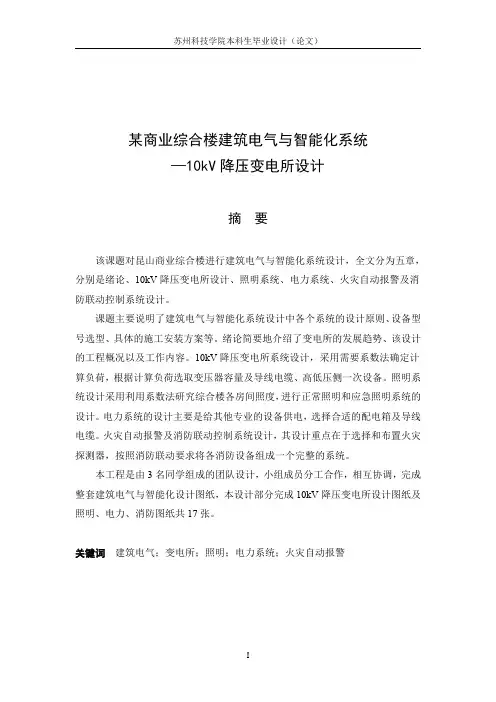

苏州科技学院本科生毕业设计（论文）

I某商业综合楼建筑电气与智能化系统—10kV降压变电所设计摘要该课题对昆山商业综合楼进行建筑电气与智能化系统设计，全文分为五章，分别是绪论、10kV降压变电所设计、照明系统、电力系统、火灾自动报警及消防联动控制系统设计。课题主要说明了建筑电气与智能化系统设计中各个系统的设计原则、设备型号选型、具体的施工安装方案等。绪论简要地介绍了变电所的发展趋势、该设计的工程概况以及工作内容。10kV降压变电所系统设计，采用需要系数法确定计算负荷，根据计算负荷选取变压器容量及导线电缆、高低压侧一次设备。照明系统设计采用利用系数法研究综合楼各房间照度，进行正常照明和应急照明系统的设计。电力系统的设计主要是给其他专业的设备供电，选择合适的配电箱及导线电缆。火灾自动报警及消防联动控制系统设计，其设计重点在于选择和布置火灾探测器，按照消防联动要求将各消防设备组成一个完整的系统。本工程是由3名同学组成的团队设计，小组成员分工合作，相互协调，完成整套建筑电气与智能化设计图纸，本设计部分完成10kV降压变电所设计图纸及照明、电力、消防图纸共17张。关键词建筑电气；变电所；照明；电力系统；火灾自动报警苏州科技学院本科生毕业设计（论文）

IIACommercialComplexBuildingArchitecturalElectricalandIntelligentSystems—10kVStep-downSubstationDesignAbstractThispaperinKunshancommercialcomplexelectricalandintelligentbuildingsystemdesign,thefulltextisdividedintofivechapters,respectivelyisintroduction,including10kVstep-downsubstationdesign,lightingsystem,powersystem,automaticfirealarmandfirelinkagecontrolsystemdesign.Thesismainlyexpoundstheconstructionofeachsysteminthedesignofelectricalandintelligentdesignbasis,principle,equipmenttypeselection,theoverallschemeofinstallation,etc.Theintroductionbrieflyintroducesthedevelopmenttrendofthesubstation,thedesignofengineeringsurveyandworktasks.10kVstep-downsubstationsystemdesign,needcoefficientmethodisadoptedtodefinetheloadcalculation,selectingtransformercapacityandcomputationalloadaccordingtothewirecable,highandlowvoltagesideofthedeviceatatime.Lightingsystemdesignofeachroomilluminationutilizationcoefficientmethodisusedtostudycomplexbuilding,withnormallightingandemergencylightingsystemdesign.Automaticfirealarmandfirelinkagecontrolsystemdesign,emphasisonitsdesign.Thisprojectdesigniscomposedofthreestudentsteam,teammembers,divisionoflaborcooperation,coordinatewitheachother,buildingacompletesetofelectricalandintelligentdesigndrawings,thepartiallycompleted10kvstep-downsubstationdesigndrawingsandlighting,electricpower,firedrawings,atotalof17.KeywordsBuildingelectric;Substation;Lighting;Powersystem;Automaticfirealarm苏州科技学院本科生毕业设计（论文）

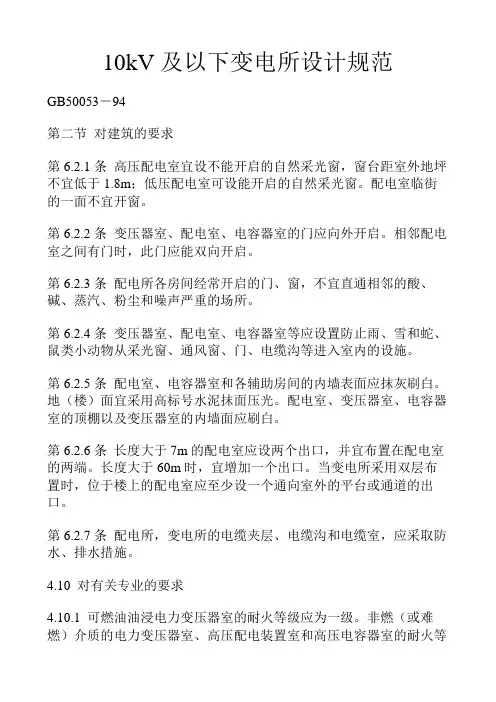

10kV及以下变电所场所设计规范

10kV及以下变电所场所设计规范

10kV及以下变电所设计规范

GB50053－94

第二节 对建筑的要求

第6.2.1条 高压配电室宜设不能开启的自然采光窗〃窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。

第6.2.2条 变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时〃此门应能双向开启。

第6.2.3条 配电所各房间经常开启的门、窗〃不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条 变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条 配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。地（楼）面宜采用高标号水泥抹面压光。配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条 长度大于7m的配电室应设两个出口〃并宜布置在配电室的两端。长度大于60m时〃宜增加一个出口。当变电所采用双层布置时〃位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条 配电所〃变电所的电缆夹层、电缆沟和电缆室〃应采取防水、排水措施。

4.10 对有关专业的要求

4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时〃变压器室的门应为防火门：

（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗〃应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m〃高度宜按不可拆卸部件最大高度加0.30m。

10KV 变电所的运行规程

10KV 变电所的运行规程

10KV变电所的运行规程

第一章总则

本变电所为10KV 双回路供电，其中主供电源容量为3200KVA，备用电源容量为1600KVA,有两台1600KVA的油浸式变压器，其中高压开关柜11台，直流信号屏3台，500KW 的发电机一台，低压开关柜13台，UPS 3台，64台低压配电柜。

第二章变电所规章制度

电工岗位责任制

1、严格执行安全生产规章制度，操作规程，并做到持证上岗。

2、按时做好设备巡回检查，并做好各种记录，做到不缺记、不漏记。

3、处理好当班上传下达的各项任务，并及时向有关方面汇报，做好记录。

4、严格执行停送电制度，严禁无计划停电，严禁甩掉各种电气保护。

5、管理好安全用具、仪表工具、配件材料及消防设施。

6、密切注意开关仪表指示情况，如有异常情况立即向上级汇报。

7、搞好环境卫生及设备卫生。

8、严格遵守交接班制度，做到不迟到、不早退、不脱岗、不漏岗。

第三章巡回检查制度

1、变电所每班巡回检查两次，并如实填写巡回记录。

2、巡检过程中，思想集中，仔细观察运行设备的各种保护、指示、温度等情况。

3、大修后和新投入使用的设备应加强巡检。

4、检查电气设备的各种保护，仪表、信号指示是否正常。

5、检查开关悬挂的标志牌与设备实际运行情况一致。

6、检查电气设备声音、温度是否正常。

7、检查连接螺栓、螺帽是否齐全、紧固、有无锈蚀。

8、检查接地装置是否完好，连接是否可靠。

第四章变压器的巡视检查和事故处理

变压器巡视检查内容

1、变压器的外表应无裂痕，无异物。

2、变压器的接线桩头应无发热现象。

3、变压器的油位应在正常范围之内，无漏油、渗油现象。

4、变压器的温度指示应正常，风冷装置应正常工作。

5、变压器的接地应可靠。

变压器发现有下列故障象征之一时，应立即停运处理；

1、变压器内部音响很大，很不正常，有爆裂声；
