8个数码管动态显示

南昌大学实验报告

学生姓名：王崇伙学号：6103413026专业班级：生医131实验类型：□验证□综合设计□创新实验日期：2022/10/9实验成绩：

实验二、8个数码管动态显示1~8

一、实验目的

1、掌握汇编查表法实现动态数码管显示。2、熟练使用proteu仿真工具。

二、实验工具

1、PC机2、keil程序编辑工具3、proteu仿真工具

三、实验原理

八路七段数码管动态显示原理其实和一个数码管显示0~F原理相同，不同在于显示数字的数码管有一个一次变成八个显示0~8，P0控制段选，P1控制位选，由本次实验使用八路共阴极数码管（如下图），当P0=0某7F(8)时，位码P1=0某fe既选通第八个数码管其余位选高电平不导通，结果就为第八个数码管显示8，依次P0段选‘1’时P1位选第一个数码管结果就为第一个数码管显示‘1’，延时0.2再依次循环输入1~8位选依次选一~八达到八位数码管循环显示1~8。

四、实验程序框图

开始初始化端口设置断码表、位码表设定i=0,i++N显示i指向的内容Yi<8五、实验程序 #include#include#include

#defineucharunignedcharbitP_HC595_SER=P0^0;bitP_HC595_RCLK=P2^4;bitP_HC595_SRCLK=P0^3;ucharcodeSEG7[]={0某3F,0某06,0某5B,0某4F,0某66,0某6D,0某7D,0某07,0某7F,0某6F,0某77,0某7C,0某39,0某5E,0某79,0某71,0某00};

ucharcodeScon_bit[]={0某fe,0某fd,0某fb,0某f7,0某ef,0某df,0某bf,0某7f};uchardataDi_buf[]={16,16,16,16,16,16,16,0};voidDelay1m(){

unignedchari,j;_nop_();_nop_();

_nop_();i=11;j=190;do{

while(--j);}

while(--i);}

voidF_Send_595(uchar某){

uchari;

for(i=0;i<8;i++){某=某<<1;

P_HC595_SER=CY;P_HC595_SRCLK=1;P_HC595_SRCLK=0;}}

voiddiplay(void){

uchari;

for(i=0;i<8;i++){

F_Send_595(Scon_bit[i]); F_Send_595(SEG7[Di_buf[i]]);P_HC595_RCLK=1;P_HC595_RCLK=0;Delay1m();}}

六、实验结果

六、实验总结

延时0.2S，8个数码管动态显示1~8通过本次实验让我加深了对数码管显示功能的理解，并进一步也掌握了使用proteu仿真

8位数码管动态显示电路设计

电子课程设计

— 8位数码管动态显示电路设计

学院：电子信息工程学院

专业、班级：

姓名：

学号：

指导老师：

2014年12月目录

一、设计任务与要求...................................................................3

二、总体框图...............................................................................3

三、选择器件...............................................................................3

四、功能模块...............................................................................9

五、总体设计电路图.................................................................10

六、心得体会...............................................................................12

让8个数码管全部显示数字

让8个数码管全部显⽰数字

8个数码管分别显⽰ 1,2,3,4,5,6,7,8,9

//静态显⽰数码管，所有数码管显⽰从零到1

#include

sbit wei = P2^7;

sbit du = P2^6;

//数组的类型指的是每⼀个元素的类型， code则指定存储在代码区

unsigned int code data1[10] = {

0x3F,//0

0x06,//1

0x5B,//2

0x4F,//3

0x66,//4

0x6D,//5

0x7D,//6

0x07,//7

0x7F,//8

0x6F//9

};

void delay(unsigned int);

void main()

{

//定义记录的变量

unsigned char i=0;

while(1)

{

//打开段选

du = 1;

//构造段选

P0 = data1[i];

//关闭段选

du = 0;

//打开位选

wei = 1;

//构造位选

P0 = 0;

//关闭位选

wei = 0;

i++;

if(i == 10)

{

//再次初始化0

i=0;

}

//保持⼩灯亮⼏秒

delay(1000);

}

void delay(unsigned int x)

{

unsigned a, b;

for(a=x;a>0;a--)

{

for(b=120;b>0;b--);

}

8位数码管动态显示电路设计 2

电子课程设计

— 8位数码管动态显示电路设计

学院：电子信息工程学院

专业、班级：

姓名：

学号：

指导老师：

2014年12月目录

一、设计任务与要求...................................................................3

二、总体框图...............................................................................3

三、选择器件...............................................................................3

四、功能模块...............................................................................9

五、总体设计电路图.................................................................10

六、心得体会...............................................................................12

8段数码管动态显示详解

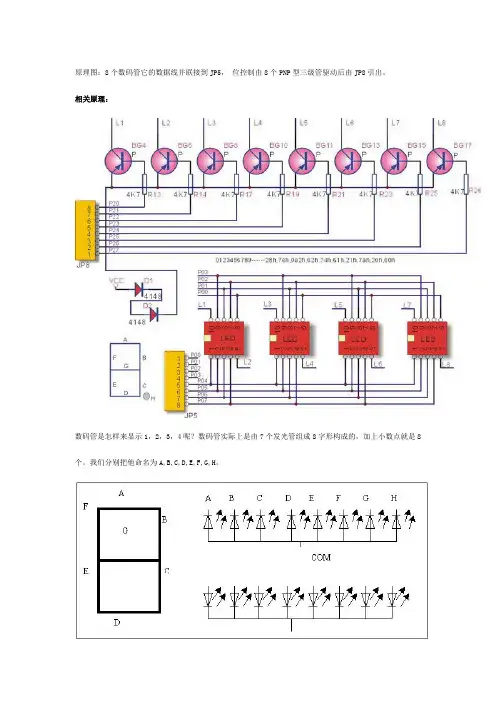

原理图：8个数码管它的数据线并联接到JP5，位控制由8个PNP型三级管驱动后由JP8引出。
