《燃气输配》课程设计任务书课程名称：燃气输配课程设计授课单位：建筑环境与能源应用工程系指导方式：集体辅导与单独面批相结合课程设计时间：1周适用专业：建筑环境与设备工程一、设计目的该课程设计是《燃气输配》课程的主要教学环节之一。

通过课程设计掌握住宅建筑室内燃气管道设计内容、程序和基本原则；学习设计计算方法和步骤；提高运算和绘图能力。

学生将通过设计巩固所学的理论知识，较系统的了解有关工程设计规范、标准、设计图集和有关设计参考资料。

二、设计题目小区住宅建筑室内燃气管道工程三、原始资料1、某小区住宅建筑的平面图及相关数据；2、燃气的性质及其主要参数；3、该小区每户安装燃气用具的类型；四、设计步骤及基本要求设计步骤1、查找住宅建筑室内平面图及相关信息图（指导教师审阅通过可用）；2、布置燃气用具及管道；3、绘制燃气管道系统图；4、将各管段顺序编号；5、选择主要设备（燃气用具、热水器、调压器等）；6、求出各管段的额定流量；7、求出各管段的长度；8、算出各管段的局部阻力系数；9、计算燃气管道单位长度压力降；10、计算各管段的附加压头；11、求各管段的实际压力损失；12、计算燃气管道的总压力降；不包括燃气表的压力降）比较；13、总压力降与资用压力（小于200Pa14、编写设计计算说明书；基本要求：1、室内燃气管道平面布置图1张（1：50）；2、燃气管道系统图1张（1：100）；3、设计及施工说明1张（手工仿宋书写）；4、设计计算说明书主要包括以下内容 (不少于15页)⑴该住宅建筑的基本概况；⑵该城镇的燃气状况及基本参数；⑶设计计算过程（包括计算草图）及主要设备的选择；⑷参考文献五、进度安排（1周 5天仅供参考）1、识图及借阅参考资料1天；2、确定初步设计方案0.5天；3、计算及设备选择1.5天；4、绘图1天；5、抄写整理计算书1天；六、设计主要参考资料1．段常贵主编，《燃气输配》，中国建筑工业出版社，2015。

2．詹淑慧主编，《燃气供应》，中国建筑工业出版社，2012。

安徽建筑工业学院环境工程学院课程设计任务书课题名称：燃气输配系别：市政工程系专业：建筑环境与设备工程班级：09环设2012年月日至2012年月日周指导教师签字：王造奇、李雪飞、李悦敏系主任签字：2012年月日根据建筑环境与设备工程专业课程设计大纲制订本任务书。

一、课程设计的目的本课程设计是《燃气输配》课程实践性教学环节之一。

通过本设计使学生巩固所学燃气输配的基本原理和基本知识，了解小区、建筑单体燃气工程设计的基本内容、基本原则和步骤；初步掌握使用各种规范、手册等技术资料的基本方法和技能。

二、课程设计题目某小区庭院燃气管道施工图设计注:给每组学生提供不同的小区规划平面图、气源参数，每15人一组。

三、指导教师及设计分组1、指导教师：王造奇、李雪飞、李悦敏2、设计分组：设计小组人数指导教师第一组15 王造奇第二组15 王造奇第三组15 李雪飞第四组15 李雪飞第五组15 李悦敏第六组15 李悦敏四、课程设计时间及进度安排1、起止时间：2012年月日-2012年月日2、进度安排：进度安排内容及要求备注下达课程设计任务,收集分析资料1天气源相关性质的计算1天用气量的计算、燃气管道平面布置1天水力计算1天燃气工程设计绘图1天整理计算书1天注：以上时间进度，可根据具体情况适当调整。

五、设计原始资料1、气源参数：天然气（不同的成分体积含量，具体数据另附）。

2、小区规划平面图。

六、设计成果1、设计计算●气源性质计算：包括气源的密度、热值、动力粘度、运动粘度、爆炸极限等。

●燃气用量计算：同时工作系数法．●水力计算：确定管径，阻力平衡，计算压力损失。

2、设计成果及要求（1）设计计算书一份，主要内容应包括：①工程概况，②设计依据，③气源性质计算，④燃气用量计算，⑤水力计算。

（2）图纸1）设计说明1张（2#图）应包括工程概况、设计依据、主要设备材料表、图例等。

2）庭院燃气管道平面图：1张，反映小区燃气管道的平面布置，各管段的管径，燃气调压设施的位置，主要阀门、管件等的位置等。

燃气输配课程设计指导书随着燃气行业的迅速发展和城市化进程的不断加快，燃气输配技术方面的人才需求也随之增长。

因此，燃气输配课程设计指导书的编写，对于提高燃气输配专业人才的培养质量和数量具有重要意义。

1. 课程目标本课程旨在培养具有扎实的燃气输配基础和专业知识、具备较强职业素养和实践能力，能够适应燃气输配行业的需求和发展的蓝领技术人才。

2. 课程内容本课程主要包括以下内容：（1）燃气输配基础知识：包括燃气输配概述、燃气供应方式、燃气品种分类、燃气管道设计及其组成、燃气管道维护等内容。

（2）燃气管道施工技术：包括燃气管道施工前准备、施工工艺、管道连接、安全注意事项等内容。

（3）燃气管道检验技术：包括管道检查、排查和故障处理等内容。

（4）燃气安全管理：包括燃气安全措施、防止燃气泄漏的措施、燃气事故处理等内容。

（5）燃气计量：包括燃气计量器具的种类、工作原理、校准方法、安装位置等内容。

（6）燃气应用技术：包括燃气在工业生产、家庭生活、商业服务等方面的应用。

3. 课程组织形式由于燃气输配课程具有比较强的实践性，因此本课程应以课堂教学和实习实训为主要教学形式。

（1）课堂教学：主要是由教师授课，采取理论授课和案例分析相结合，既能够使学生掌握理论知识，又能够提高学生的应用能力。

（2）实习实训：学生在校外实习实训单位，学生可以通过实际操作，掌握燃气输配的相关技能，提高自己的实际操作能力和解决问题的能力。

4. 评估方式（1）期中考试：期中考试主要考察课程的基础知识、理论基础和初步应用能力。

（2）学科竞赛：参加学科竞赛能够刺激学生学习的兴趣和主动性，也可以检验学生的知识水平和实际操作能力。

（3）课程论文：要求学生撰写燃气输配领域的课程论文，既能够提高学生理论水平和动手能力，又能够对于课程的知识进行深入了解和研究。

5. 教材选择燃气输配课程的教材，应选用硬盘资料、纸质资料、电子书和课件。

教材选择应以贯彻国家和地方教学大纲为基础，同时考虑到学生的实际需求和教学进度。

燃气课程设计--小区燃气供应课程设计土木建筑学院课程设计（论文）说明书课程名称：《燃气输配》课程设计设计题目：丽景花园小区燃气供应课程设计专业：建筑环境与设备工程班级：2010-2班设计人：张国栋指导教师：张长兴山东科技大学土木建筑学院2013年6月21日课程设计任务书专业（方向）：建筑环境与设备工程班级：20010-2班学生姓名：张国栋学号：201001020931一、课程设计题目：丽景花园小区燃气供应课程设计二、原始资料（1）小区平面规划图：所有建筑层高按12层计，平面图中的单位除管径均为m。

（2）气源：液化石油气：密度1.38 kg/Nm3，热值92.8MJ/ Nm3；；运动粘度25×106 m3 /s。

（3）每栋建筑50%的用户有热水器（负荷50MJ/h）和双眼灶（负荷25MJ/h）,50%用户只有双眼灶（25MJ/h），暂不考虑公共建筑和商业用气。

（4）气源中压压力液化石油气0.4MPa，低压管道起点压力液化石油气4350Pa,允许总压降1750Pa。

三、设计应解决下列主要问题：（1）用户用气量的确定；（2）小区燃气管线的平面布置及相关设备的选择；（3）小区燃气管网水力计算；（4）小区燃气工程图纸绘制四、提交成果：1说明书一份；2设计图纸；3小区燃气输配系统平面布置图、引入管（或穿墙大样图、阀门井大样图等）；4小区管道水力计算图；5调压设施安装大样图。

五、课程设计时间安排命题发出日期：2013.06.06设计应完成日期：2013.06.21课程设计答辩日期：2013.07设计指导人（签章）：系主任（签章）：日期：年月日指导教师对课程设计评语指导老师（签章）：系主任（签章）：日期：年月日摘要随着人类社会的发展和环保要求的提高，洁净能源在世界能源消费结构中所占的比重将越来越大。

气体燃料清洁，热值高，使用方便，具有很高的环境效益和社会效益，因此，气体燃料的应用越来越广泛。

本设计为液化石油气供应工程设计，主要包括丽景花园小区城市燃气管网规划及管网设计。

燃气生产和供应业作业指导书第1章燃气基础知识 (3)1.1 燃气的分类与性质 (4)1.1.1 天然气 (4)1.1.2 人工煤气 (4)1.1.3 液化石油气 (4)1.2 燃气的基本参数 (4)1.2.1 热值 (4)1.2.2 密度 (4)1.2.3 相对湿度 (4)1.3 燃气的燃烧特性 (4)1.3.1 燃烧速度 (4)1.3.2 火焰温度 (5)1.3.3 燃烧产物 (5)第2章燃气生产与加工 (5)2.1 燃气生产概述 (5)2.2 煤制气工艺 (5)2.3 油制气工艺 (5)2.4 天然气加工工艺 (5)第3章燃气储存与运输 (6)3.1 燃气储存设施 (6)3.1.1 储存设施分类 (6)3.1.2 储存设施选址与设计 (6)3.1.3 储存设施运行与管理 (6)3.2 燃气运输方式 (6)3.2.1 长输管线运输 (6)3.2.2 液化天然气（LNG）运输 (6)3.2.3 压缩天然气（CNG）运输 (7)3.3 燃气调峰与应急保障 (7)3.3.1 燃气调峰 (7)3.3.2 应急保障 (7)3.3.3 安全防护 (7)第4章燃气输配系统 (7)4.1 输配管网布局 (7)4.1.1 管网布局原则 (7)4.1.2 管网布局形式 (7)4.1.3 管网设计要点 (7)4.2 管网设备与材料 (7)4.2.1 管道材料 (8)4.2.2 管件及阀门 (8)4.2.3 管网设备 (8)4.3 燃气输配设备运行与维护 (8)4.3.2 设备维护 (8)4.3.3 故障处理 (8)4.3.4 安全防护 (8)4.3.5 人员培训 (8)第5章燃气供应设施 (8)5.1 供气设施概述 (8)5.2 门站与调压站 (9)5.2.1 门站 (9)5.2.2 调压站 (9)5.3 燃气计量与收费 (9)5.3.1 燃气计量 (9)5.3.2 燃气收费 (9)5.4 用户终端设备 (9)第6章燃气安全 (9)6.1 燃气安全概述 (9)6.2 燃气泄漏检测与报警 (9)6.2.1 燃气泄漏检测方法 (10)6.2.2 燃气泄漏报警系统 (10)6.3 燃气应急处理 (10)6.3.1 应急预案制定 (10)6.3.2 应急处置流程 (10)6.4 燃气安全防护措施 (10)6.4.1 技术防护 (10)6.4.2 管理防护 (10)第7章燃气质量管理 (11)7.1 燃气质量标准 (11)7.1.1 燃气质量标准概述 (11)7.1.2 燃气质量标准内容 (11)7.1.3 燃气质量标准执行与监督 (11)7.2 燃气质量检测方法 (11)7.2.1 燃气采样方法 (11)7.2.2 燃气实验室检测方法 (11)7.2.3 在线监测技术 (11)7.3 燃气质量分析与控制 (11)7.3.1 燃气质量分析 (11)7.3.2 燃气质量控制措施 (11)7.3.3 燃气质量处理 (11)7.3.4 持续改进与优化 (12)第8章燃气信息化管理 (12)8.1 燃气信息管理系统 (12)8.1.1 系统概述 (12)8.1.2 系统功能 (12)8.1.3 系统实施与运行 (12)8.2.1 系统概述 (13)8.2.2 系统组成 (13)8.2.3 系统功能 (13)8.3 燃气GIS系统 (13)8.3.1 系统概述 (13)8.3.2 系统组成 (13)8.3.3 系统功能 (14)第9章燃气市场营销与服务 (14)9.1 燃气市场分析 (14)9.1.1 市场概况 (14)9.1.2 市场需求 (14)9.1.3 市场竞争分析 (14)9.1.4 市场机会与挑战 (14)9.2 燃气销售策略 (14)9.2.1 销售目标 (14)9.2.2 产品策略 (14)9.2.3 价格策略 (14)9.2.4 渠道策略 (14)9.2.5 推广策略 (14)9.2.6 销售团队建设 (15)9.3 燃气客户服务 (15)9.3.1 客户关系管理 (15)9.3.2 客户服务标准 (15)9.3.3 投诉处理 (15)9.3.4 用气安全宣传 (15)9.3.5 信息反馈与改进 (15)第10章燃气行业法规与标准 (15)10.1 燃气行业法律法规 (15)10.1.1 国家层面法律法规 (15)10.1.2 地方层面法律法规 (15)10.2 燃气行业标准体系 (15)10.2.1 国家标准 (15)10.2.2 行业标准 (15)10.2.3 地方标准与团体标准 (16)10.3 燃气行业政策解读与趋势分析 (16)10.3.1 政策解读 (16)10.3.2 趋势分析 (16)10.3.3 燃气行业面临的挑战与机遇 (16)第1章燃气基础知识1.1 燃气的分类与性质燃气主要包括天然气、人工煤气、液化石油气等几种类型，各类燃气具有不同的性质。

《建筑燃气工程》课程设计任务书一教学目的1.了解城市燃气工程设计的一般内容、程序和基本原则；2.学习工程设计的基本方法和步骤；3.初步掌握运算和制图能力；4.巩固所学理论知识，实际运用这些知识解决工程技术问题。

二设计题目某小区燃气管网系统设计。

三设计条件1.该小区位于华东某平原区域，属亚热带南缘季风气候区，冬夏长，春秋短，温暖潮湿，雨量充沛，年平均气温16度，极限冻土深度≯0.3m；2.该小区为一新建社区，小区内地势平坦，本设计的范围仅包括小区平面图中虚线划定区域内的1#~6#楼房，共6栋，各栋楼房居民户数分配方案如下表所示，现要求针对该小区燃气管网进行工程设计；3.该小区燃气管网的市政批准接入点位置有A、B、C三种方案，详见小区平面图；4.该小区所引入燃气的种类包括纯天然气R1、石油伴生气R2、凝析气田气R3和矿井气R4等四种方案，其化学成分详见下表：5.各户居民均选用海尔公司产YZ12T-2 型双眼灶具，不考虑其他燃气具，燃气额定热负荷：4.1kW，灶前额定燃气压力要求：R1燃料2300Pa、R2燃料2000Pa、R3燃料2000Pa、R4燃料2600Pa；6.接入点市政燃气管网的压力等级为中压，设计压力均为0.2MPa，小区内末端压力≮0.15MPa，低压管网设计压力为0.01MPa，煤气表前压力≮3000Pa。

管道坡度≮0.3‰；7.各位同学的具体设计条件如下表所示：8.参考资料：《城市燃气规划设计手册》《燃气工程技术手册》《燃气输配》《城镇燃气设计规范》四设计内容(一) 设计计算说明书1.小区燃气管网的阀门、管材、壁厚、平面布置、施工方案及论证，注意防火间距和避让规定；2.燃气物性参数计算，给出输送、燃烧等相关特性参数；3.各管段燃气计算流量的计算；4.调压箱选型，注意对其工艺、安全和操控特性进行论证；5.管网水力计算，确定管径搭配。

(二) 设计图纸1.给出小区管网平面布置图（3＃图1张）；2.酌情给出管道平铺、转弯、三通等特殊部位剖面图（4号图若干）；3.调压箱安装方案（4号图1张）。

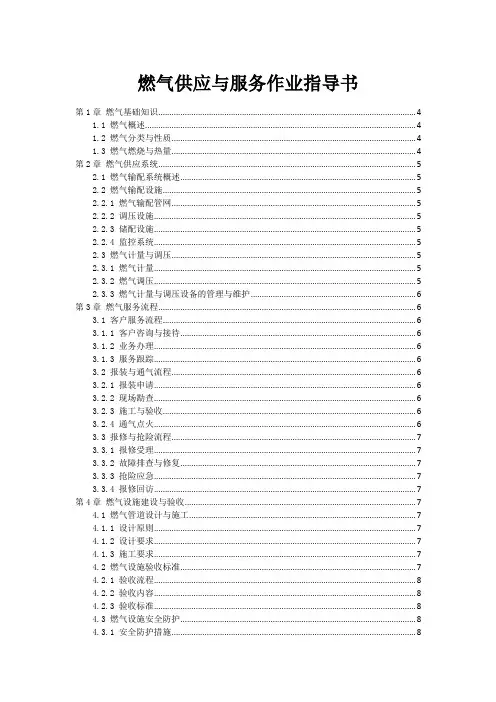

燃气供应与服务作业指导书第1章燃气基础知识 (4)1.1 燃气概述 (4)1.2 燃气分类与性质 (4)1.3 燃气燃烧与热量 (4)第2章燃气供应系统 (5)2.1 燃气输配系统概述 (5)2.2 燃气输配设施 (5)2.2.1 燃气输配管网 (5)2.2.2 调压设施 (5)2.2.3 储配设施 (5)2.2.4 监控系统 (5)2.3 燃气计量与调压 (5)2.3.1 燃气计量 (5)2.3.2 燃气调压 (5)2.3.3 燃气计量与调压设备的管理与维护 (6)第3章燃气服务流程 (6)3.1 客户服务流程 (6)3.1.1 客户咨询与接待 (6)3.1.2 业务办理 (6)3.1.3 服务跟踪 (6)3.2 报装与通气流程 (6)3.2.1 报装申请 (6)3.2.2 现场勘查 (6)3.2.3 施工与验收 (6)3.2.4 通气点火 (6)3.3 报修与抢险流程 (7)3.3.1 报修受理 (7)3.3.2 故障排查与修复 (7)3.3.3 抢险应急 (7)3.3.4 报修回访 (7)第4章燃气设施建设与验收 (7)4.1 燃气管道设计与施工 (7)4.1.1 设计原则 (7)4.1.2 设计要求 (7)4.1.3 施工要求 (7)4.2 燃气设施验收标准 (7)4.2.1 验收流程 (8)4.2.2 验收内容 (8)4.2.3 验收标准 (8)4.3 燃气设施安全防护 (8)4.3.1 安全防护措施 (8)4.3.3 安全宣传教育 (8)第5章燃气安全管理 (9)5.1 燃气安全法律法规 (9)5.1.1 法律法规概述 (9)5.1.2 法律法规具体规定 (9)5.1.3 法律法规在燃气安全管理中的应用 (9)5.2 燃气安全风险识别与评估 (9)5.2.1 燃气安全风险识别 (9)5.2.2 燃气安全风险评估 (9)5.2.3 燃气安全风险控制措施 (9)5.3 燃气应急预案 (9)5.3.1 应急预案制定原则 (9)5.3.2 应急预案主要内容 (9)5.3.3 应急预案的实施与演练 (9)5.3.4 应急预案的修订与完善 (10)第6章燃气用户服务 (10)6.1 用户服务规范 (10)6.1.1 服务原则 (10)6.1.2 服务流程 (10)6.1.3 服务质量 (10)6.2 用户投诉与满意度调查 (10)6.2.1 投诉渠道 (10)6.2.2 投诉处理 (10)6.2.3 满意度调查 (10)6.3 用户用气安全指导 (11)6.3.1 安全宣传 (11)6.3.2 安全使用 (11)6.3.3 应急处理 (11)第7章燃气设施运行与维护 (11)7.1 燃气设施运行管理 (11)7.1.1 运行原则 (11)7.1.2 运行监控 (11)7.1.3 运行调度 (11)7.1.4 运行安全 (11)7.2 燃气设施巡检与维护 (11)7.2.1 巡检制度 (12)7.2.2 巡检内容 (12)7.2.3 维护保养 (12)7.3 燃气泄漏检测与处理 (12)7.3.1 检测方法 (12)7.3.2 泄漏处理 (12)7.3.3 泄漏预防 (12)第8章燃气信息化管理 (12)8.1.1 系统概述 (12)8.1.2 系统功能 (13)8.1.3 系统架构 (13)8.2 燃气智能监控系统 (13)8.2.1 系统概述 (13)8.2.2 系统功能 (13)8.2.3 系统架构 (13)8.3 燃气数据统计分析 (13)8.3.1 数据统计分析概述 (13)8.3.2 数据统计分析内容 (13)8.3.3 数据统计分析方法 (14)第9章燃气供应服务质量控制 (14)9.1 服务质量控制体系 (14)9.1.1 建立健全服务质量控制体系，保证燃气供应服务质量的稳定和持续改进。
