AGP、PCI-E总线带宽的计算方法

总线位宽是什么?总线位宽决定输入/输出设备之间一次数据传输的信息量，用位（bit）表示，如总线宽度为8位、16位、32位和64位。

一. 并行总线。

并行总线带宽(MB/s) = 并行总线时钟频率(MHz) * 并行总线位宽(bit/8 = B) * 每时钟传输几组数据(cycle)●PCI 总线位宽是32位，总线频率33 MHz，每时钟传输1 组数据，它的带宽为127.2 MB/s，即1017.6 Mbps。

●PCI 2.1 总线位宽是64位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为508.6 MB/s，即4068.8 Mbps。

●AGP 总线位宽是32位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为254.3 MB/s，即2034.4 Mbps。

●AGP Pro 总线位宽是32位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为254.3 MB/s，即2034.4 Mbps。

AGP Pro 是AGP 的改进型，它使工作站级主板也能利用AGP 的加速性能，降低了AGP 所需的电压供应，并没有什么太大的改变。

●AGP 2X 总线位宽是32位，总线频率66 MHz，每时钟传输2 组数据，它的带宽为508.6 MB/s，即4068.8 Mbps。

●AGP 4X 总线位宽是32位，总线频率66 MHz，每时钟传输4 组数据，它的带宽为1017.3 MB/s，即8138.4 Mbps。

●AGP 8X 总线位宽是32位，总线频率66 MHz，每时钟传输8 组数据，它的带宽为2034.6 MB/s，即16276.8 Mbps。

顺带说说：○ISA 总线位宽是16位，总线频率8.3 MHz，每时钟传输1 组数据，它的带宽为15.9 MB/s，即127.2 Mbps。

○EISA 总线位宽是32位，总线频率8.3 MHz，每时钟传输1 组数据，它的带宽为31.8 MB/s，即254.4 Mbps。

各Interface帶寬計算rev1.1 1. AMD HT, PCIE*Gen2, SATA Data RateHT1.0工作频率在200MHz—800MHz范围800MHz DDR特性800MHz*4÷8=400MB/s 每位Max单向Bandwidth=0.4*16=6.4GB/sMax双向Bandwidth=0.4*32=12.8GB/sHT2.0提供了1.0GHz、1.2GHz和1.4GHz几种频率1.4GHz DDR特性 1.6GHz*4÷8=800MB/s 每位Max单向Bandwidth=0.8*16=12.8GB/sMax双向Bandwidth=0.8*32=25.6GB/sHT3.0提供了1.8GHz、2.0GHz、2.4GHz、2.6GHz几种频率2.6GHz DDR特性2.6GHz*4÷8=1.3GB/s 每位Max 单向Bandwidth=1.3*16=20.8GB/sMax双向Bandwidth=1.3*32=41.6GB/sHT3.1提供了2.8GHz、3.0GHz和3.2GHz几种频率3.1GHz DDR特性3.2GHz*4÷8=1.6GB/s 每位Max 单向Bandwidth=1.6*16=25.6GB/sMax双向Bandwidth=1.6*32=51.2GB/s2. Intel QPIQPI两种规格：4.8GT/s, 6.4GT/s 双边沿触发1条QPI的带宽：6.4GHz*2雙邊沿觸發*20最大位寬*(8b/10b編碼)÷8b =25.6GB/s,4.6GHz*2雙邊沿觸發*20最大位寬*(8b/10b編碼)÷8b =19.2GB/s18data+2crc，所以实际上4.8GT/s Data的max双向bandwidth=19.2*18÷20=17.28GB/s6.4GT/s Data的max双向bandwidth=25.6*18÷20=23.04GB/s3. Intel FSBFSB800 Bandwidth = 800MHz/bit*64bit÷8=6.4GB/sFSB1066 Bandwidth = 1066MHz/bit *64bit÷8=8.53GB/sFSB1333 Bandwidth = 1333MHz/bit*64bit÷8=10.66GB/sFSB1600 Bandwidth = 1600MHz/bit *64bit÷8=12.8GB/s4. DDR2 and DDR3 MemoryDDR2-Dual Channel:DDR2-533 Bandwidth = 2*0.533Gb/s *64b÷8=8.53GB/sDDR2-667 Bandwidth =2*0. 667Gb/s *64b÷8=10.67GB/sDDR2-800 Bandwidth =2*0.8Gb/s *64b÷8=12.8GB/sDDR2-1066 Bandwidth =2*1.066Gb/s *64b÷8=17.06GB/sDDR3-Dual Channel:DDR3-800 Bandwidth =2*0.8Gb/s*64b÷8=12.8GB/sDDR3-1066 Bandwidth=2*1.066Gb/s*64b÷8=17.06GB/sDDR3-1333 Bandwidth =2*1.333Gb/s*64b÷8=21.3GB/sDDR3-3 Channel:DDR3-800 Bandwidth =3*0.8Gb/s*64b÷8=19.2GB/sDDR3-1066 Bandwidth=3*1.066Gb/s*64b÷8=25.6GB/sDDR3-1333 Bandwidth =3*1.333Gb/s*64b÷8=32GB/s5. PCI ExpressPCIE*Gen12.5Gbps*(8b/10b編碼)/8=250MB/s 每位, x16: max 单向Bandwidth=0.25*16=4GB/s PCIE*Gen25G*(8b/10b編碼)/8=500MB/s 每位, x16: max单向Bandwidth=0.5*16=8GB/s PCIE*Gen310G*(8b/10b編碼)/8=1000MB/s 每位, x16: max单向Bandwidth=1*16=16GB/s6. SATASAT AI=150MB/sSAT AII=300MB/sSAT AIII=600MB/s7. USBUSB 1.1: 12Mb/s*(8b/10b編碼)/8=1.2MB/sUSB 2.0: 480Mb/s*(8b/10b編碼)/8=48MB/sUSB 3.0: 5000MB/s*(8b/10b編碼)/8=500MB/s8. DMIDMI1=PCI Express Gen1单向带宽：2.5Gbps *(8b/10b編碼)÷8b =250MB/s DMI2=PCI Express Gen2单向带宽：5Gbps*(8b/10b編碼)÷8b =500MB/s9. 13941394a：400Mb/s*(8b/10b編碼)÷8b =40MB/s1394b：800Mb/s*(8b/10b編碼)÷8b =80MB/s1394-s3200 spec：3.2Gb/s*(8b/10b編碼)÷8b =320MB/s。

总线带宽的计算公式总线带宽是一种以位/秒来衡量数据传输速度的技术指标。

准确计算总线带宽可帮助我们选择合适的数据传输技术。

在计算机系统设计中，系统总线带宽也是一项重要的指标，大大影响着系统的性能和能耗。

一、总线带宽计算理论1、总线处理器模式：该模式下，总线带宽的计算公式为： Bus Bandwidth = Number of Bits × Clock Frequency。

2、消息级模式：该模式下，总线带宽的计算公式为： Bus Bandwidth = Packets × (Header + Data) × Rate。

3、字节级模式：该模式下，总线带宽的计算公式为： Bus Bandwidth = Access Data Size × Rate。

二、特定总线带宽的计算1、 PCI总线带宽的计算：PCI总线带宽的计算公式为： Bus Bandwidth = Bus Width (in bytes) × Clock Rate (in MHz) × 8。

2、PCI Express总线带宽的计算：PCI Express总线带宽的计算公式为：Bus Bandwidth = (Bus Width (in bytes) × Lane Width) × Clock Rate (in GT/s) × 8。

3、USB总线带宽的计算：USB总线带宽的计算公式为：Bus Bandwidth = (Bus Width (in bytes) × Clock Rate (in MHz) × 8) ÷ 10。

4、SCSI总线带宽的计算：SCSI总线带宽的计算公式为：Bus Bandwidth = Transfer Width (in bytes) × Synchronous Transfer Rate (in MB/s) × 8。

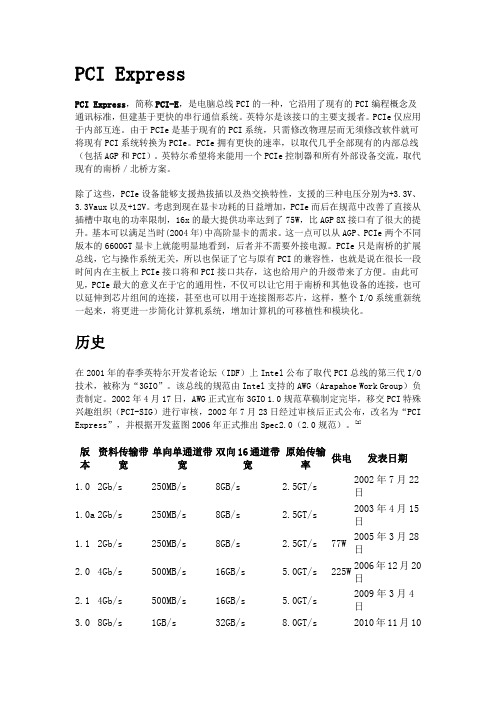

PCI ExpressPCI Express ，简称PCI-E ，是电脑总线PCI 的一种，它沿用了现有的PCI 编程概念及通讯标准，但建基于更快的串行通信系统。

英特尔是该接口的主要支援者。

PCIe 仅应用于内部互连。

由于PCIe 是基于现有的PCI 系统，只需修改物理层而无须修改软件就可将现有PCI 系统转换为PCIe 。

PCIe 拥有更快的速率，以取代几乎全部现有的内部总线（包括AGP 和PCI ）。

英特尔希望将来能用一个PCIe 控制器和所有外部设备交流，取代现有的南桥／北桥方案。

除了这些，PCIe 设备能够支援热拔插以及热交换特性，支援的三种电压分别为+3.3V 、3.3Vaux 以及+12V 。

考虑到现在显卡功耗的日益增加，PCIe 而后在规范中改善了直接从插槽中取电的功率限制，16x 的最大提供功率达到了75W ，比AGP 8X 接口有了很大的提升。

基本可以满足当时(2004年)中高阶显卡的需求。

这一点可以从AGP 、PCIe 两个不同版本的6600GT 显卡上就能明显地看到，后者并不需要外接电源。

PCIe 只是南桥的扩展总线，它与操作系统无关，所以也保证了它与原有PCI 的兼容性，也就是说在很长一段时间内在主板上PCIe 接口将和PCI 接口共存，这也给用户的升级带来了方便。

由此可见，PCIe 最大的意义在于它的通用性，不仅可以让它用于南桥和其他设备的连接，也可以延伸到芯片组间的连接，甚至也可以用于连接图形芯片，这样，整个I/O 系统重新统一起来，将更进一步简化计算机系统，增加计算机的可移植性和模块化。

历史在2001年的春季英特尔开发者论坛（IDF ）上Intel 公布了取代PCI 总线的第三代I/O 技术，被称为“3GIO ”。

该总线的规范由Intel 支持的AWG （Arapahoe Work Group ）负责制定。

2002年4月17日，AWG 正式宣布3GIO 1.0规范草稿制定完毕，移交PCI 特殊兴趣组织（PCI-SIG ）进行审核，2002年7月23日经过审核后正式公布，改名为“PCI Express ”，并根据开发蓝图2006年正式推出Spec2.0（2.0规范）。

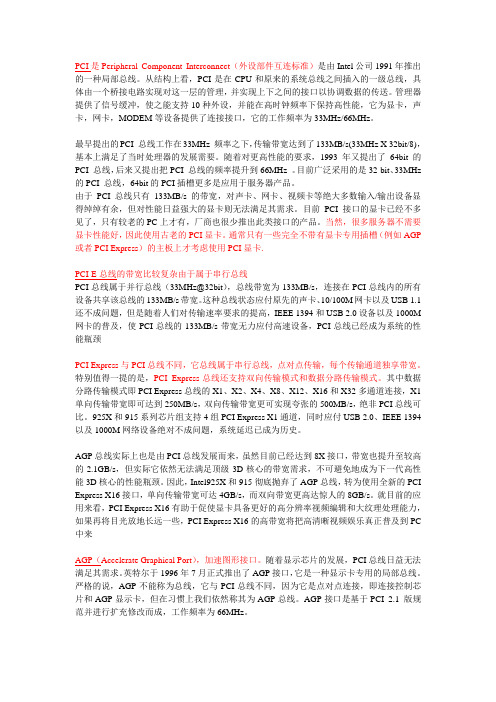

PCI是Peripheral Component Interconnect（外设部件互连标准）是由Intel公司1991年推出的一种局部总线。

从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。

管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能，它为显卡，声卡，网卡，MODEM等设备提供了连接接口，它的工作频率为33MHz/66MHz。

最早提出的PCI 总线工作在33MHz 频率之下，传输带宽达到了133MB/s(33MHz X 32bit/8)，基本上满足了当时处理器的发展需要。

随着对更高性能的要求，1993年又提出了64bit 的PCI 总线，后来又提出把PCI 总线的频率提升到66MHz 。

目前广泛采用的是32-bit、33MHz 的PCI 总线，64bit的PCI插槽更多是应用于服务器产品。

由于PCI 总线只有133MB/s 的带宽，对声卡、网卡、视频卡等绝大多数输入/输出设备显得绰绰有余，但对性能日益强大的显卡则无法满足其需求。

目前PCI接口的显卡已经不多见了，只有较老的PC上才有，厂商也很少推出此类接口的产品。

当然，很多服务器不需要显卡性能好，因此使用古老的PCI显卡。

通常只有一些完全不带有显卡专用插槽（例如AGP 或者PCI Express）的主板上才考虑使用PCI显卡.PCI-E总线的带宽比较复杂由于属于串行总线PCI总线属于并行总线（33MHz@32bit），总线带宽为133MB/s，连接在PCI总线内的所有设备共享该总线的133MB/s带宽。

这种总线状态应付原先的声卡、10/100M网卡以及USB 1.1还不成问题，但是随着人们对传输速率要求的提高，IEEE 1394和USB 2.0设备以及1000M 网卡的普及，使PCI总线的133MB/s带宽无力应付高速设备，PCI总线已经成为系统的性能瓶颈PCI Express与PCI总线不同，它总线属于串行总线，点对点传输，每个传输通道独享带宽。

总线的带宽的计算公式
总线的带宽是指在一段时间内传输数据的能力。

计算总线的带宽可以通过以下公式来实现：
带宽 = 数据传输速率× 数据帧的长度
其中，数据传输速率指的是信息在总线上传输的速度，单位为比特每秒（bps）或字节每秒（Bps）。

数据帧的长度是指通过总线传输的数据包的最大长度，通常以比特（bits）或字节（bytes）表示。

在实际应用中，数据传输速率和数据帧的长度都与总线的物理特性和传输协议有关。

例如，在使用USB总线传输数据时，USB1.1标准规定了传输速率为12 Mbps，数据帧的长度最大为8192个字节。

因此，在USB1.1总线上传输数据时，带宽的计算公式为：
带宽= 12 Mbps × 8192 bytes = 98304 Mbps
同样的，PCIe总线的带宽计算公式为：
带宽 = 数据传输速率× 每个通道的数据位数× 通道数
PCIe 3.0标准支持8GT/s的传输速率，数据位数为128位，每个通道支持16个通道。

因此，PCIe 3.0总线的带宽可以计算为：带宽= 8 GT/s × 128 bits × 16 channels = 16 G bps
总线的带宽是一个重要的性能指标，它可以影响到计算机系统的数据处理能力和响应时间。

在设计和选择计算机系统时，需要综合考虑各种因素，以获得最合适的带宽和性能。

网络带宽速度常识一、认识带宽在电子学领域里，表带宽是用来描述频带宽度的。

但是在数字传输方面，也常用带宽来衡量传输数据的能力。

用它来表示单位时间内（一般以“秒”为单位）传输数据容量的大小，表示吞吐数据的能力。

这也意味着，宽的带宽每秒钟可以传输更多的数据。

所以我们一般也将“带宽”称为“数据传输率”。

带宽的单位一般有两种表现形式第一种是B/s、KB/s或MB/s，表示单位时间（秒）内传输的数据量（字节、千字节、兆字节）第二种是bps（或称b/s）、Kbps（或称Kb/s）或Mbps（或称Mb/s），表示单位时间（秒）内传输的数据量（比特、千比特、兆比特）。

这两种带宽的换算公式是：1 B/s=8 bps（b/s）、1 KB/s=8 Kbps （Kb/s）、1 MB/s=8 Mbps（Mb/s）。

二、带宽随个数在很多文章里往往看见关于带宽的各种描述，那么怎么计算电脑当中的各种带宽呢？下面将向大家详细说明PC中的各类带宽（均为峰值带宽，也就理论的最大带宽）。

但大家也要清楚一点，在实际工作时，未必能达到峰值带宽。

影响带宽的因素有很多，比如，数据写入和读出总要有一定的延迟时间。

1.CPU带宽所谓的CPU带宽是指CPU与北桥芯片之间的数据传输率，单位一般为“MB/s”或“GB/s”。

其计算公式如下：CPU带宽=前端总线频率×数据总线位数/8。

以533MHz前端总线频率的Pentium 4为例，其带宽为：533×64/8=4264MB/s。

2.内存带宽所谓的内存带宽是指内存与南桥芯片之间的数据传输率，单位一般为“MB/s”或“GB/s”。

其计算公式如下：内存带宽=内存总线频率×数据总线位数/8。

以单通道DDR400内存为例，其带宽为：400×64/8=3200MB/s。

当然，这个计算方法是针对单通道内存而言的，对于双通道内存来说，计算方法有点变化，应该在最后乘2，因为它的传输效率是单通道内存的2倍，这也是双通道内存能够有如此高性能的重要原因。

PCI、AGP、PCI-E 总线带宽的计算方法于十进制计量，127.2 MB/秒来源于二进制计量。

并行总线带宽(MB/s) =并行总线时钟频率(MHz) * 并行总线位宽(bit/8 = B) * 每时钟传输几组数据(cycle)B/s = Hz * bytes * cycleMB/s = MHz * bytes * cycle132 MB/秒：PCI 的工作频率是33 MHz，即33 MHz * 1000000 = 33000000 Hz。

PCI 的位宽是32 bits，即4 bytes。

PCI 每时钟传输1 组数据。

33000000 Hz * 4 bytes * 1 cycle = 132000000 byte/s 除以10 的6 次方(容量以十进制计量) = 132 megabyte/s = 132 MB/s 而127.2 MB/秒：PCI 的工作频率是以30ns 来表示，X ns 的倒数* 1000 = Y MHz，即30 ns 的倒数* 1000 = 33.333333 MHz，33.333333 MHz * 1000000 = 33333333 Hz。

PCI 的位宽是32 bits，即 4 bytes。

PCI 每时钟传输1 组数据。

33333333 Hz * 4 bytes * 1 cycle = 133333332 byte/s 除以 2 的20 次方(容量以二进制计量) = 127.1566 mebibyte/s = 127.2 MB/s = 1017.6 Mb/PCI 是由Intel 公司1991 年推出的一种局部总线。

从结构上看，PCI 是在CPU 和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。

管理器提供了信号缓冲，使之能支持10 种外设，并能在高时钟频率下保持高性能，它为显卡，声卡，网卡，MODEM 等设备提供了连接接口，它的工作频率为33MHz/66MHz。

存储器带宽的计算公式一、存储器带宽的计算公式：带宽=存储器时频率×存储器数据总线位数/8如PC133的SDRAM的带宽如下：133Mhzx64bit/8=1064MB/s 有一些电脑发烧特别针对显卡的显存提出了一条计算公式；显存的带宽=帧缓冲带宽+贴图纹理带宽+Z缓冲带宽，这已经是比较专业化的算法了，孝虑到了理论和实际的结合。

而本文中所涉及的公式除特别指出的外，均为理论数值二、总线带宽的计算公式总线带宽=存储器时钟频率×存储器数据总位数/8如：PCI总线带宽=33MHz × 32bit/8=133MB/s，AGP1×总线的带宽为66Bit/8=528MB/s 理论上来说，AGP N×的带宽就是528/sxN。

三、显示器带宽计算公式显示器带宽(MHz)=(每条水平扫描上的像素个数×每帧画面的水平扫描线数) ×每秒钟画面的刷新率。

公式中括号里即为显示器的标称分辩率，所以在分辩率一定的情况下，当显示器的刷新有少许的提高，它的带宽就是要提高相当多。

在实际中，计算分式加上了一个系数1.35，这是因为水平扫描的图素的个数和行扫描频率要比理论值高一些，即：显示器带宽(MHz)=1.35×(每条水平扫描线上的像素数×每帧画面的水平扫描线数) ×每秒钟画面的刷新率。

四、ADSL的网络传送数据速度计算公式上/下行速度(Mbps)=信道数×每个信道采样值位数×调制速度ADSL有25个上行子通道和249个下行子通道，以每赫兹传送15bits(位)数据，调制解调速为4KHz，所以ADSL的理论上行速度为25×15×4KHz=1.5Mbps，而理论下行速度为249×15×4KHz=14.9Mbps。

五、硬盘容量的计算公式非格式化硬盘容量=面数*（磁道数/面）*内圆周长*最大位密度格式化硬盘容量=面数*（磁道数/面）*（扇区数/道）*（字节数/扇区）硬盘的容量是由硬盘的磁头数、柱面数和每磁道扇区数决定的，因PC机中每扇区容量为512字节，所以硬盘容量的具体计算公式为：总容量（字节数）=512X磁头数X柱面数X每磁道扇区数。
