总线的带宽的计算公式

在各类电子设备和元器件中，我们都可以接触到带宽的概念，例如我们熟知的显示器的带宽、内存的带宽、总线的带宽和网络的带宽等等；对这些设备而言，带宽是一个非常重要的指标。

不过容易让人迷惑的是，在显示器中它的单位是MHz，这是一个频率的概念；而在总线和内存中的单位则是GB/s，相当于数据传输率的概念；而在通讯领域，带宽的描述单位又变成了MHz、GHz……这两种不同单位的带宽表达的是同一个内涵么？二者存在哪些方面的联系呢？本文就带你走入精彩的带宽世界。

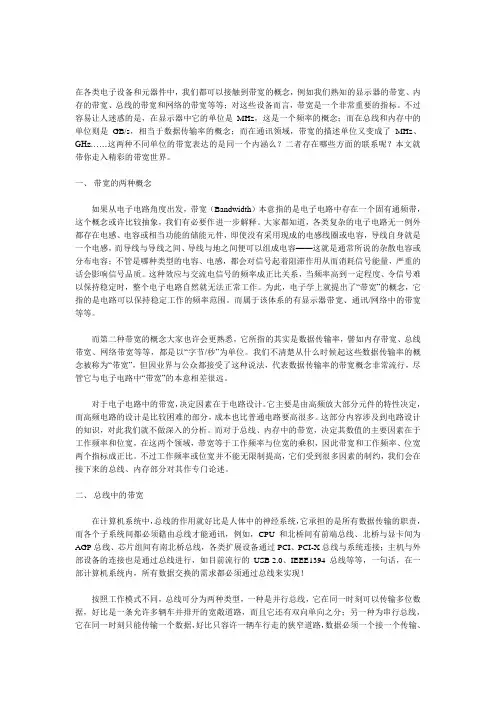

一、带宽的两种概念如果从电子电路角度出发，带宽（Bandwidth）本意指的是电子电路中存在一个固有通频带，这个概念或许比较抽象，我们有必要作进一步解释。

大家都知道，各类复杂的电子电路无一例外都存在电感、电容或相当功能的储能元件，即使没有采用现成的电感线圈或电容，导线自身就是一个电感，而导线与导线之间、导线与地之间便可以组成电容——这就是通常所说的杂散电容或分布电容；不管是哪种类型的电容、电感，都会对信号起着阻滞作用从而消耗信号能量，严重的话会影响信号品质。

这种效应与交流电信号的频率成正比关系，当频率高到一定程度、令信号难以保持稳定时，整个电子电路自然就无法正常工作。

为此，电子学上就提出了“带宽”的概念，它指的是电路可以保持稳定工作的频率范围。

而属于该体系的有显示器带宽、通讯/网络中的带宽等等。

而第二种带宽的概念大家也许会更熟悉，它所指的其实是数据传输率，譬如内存带宽、总线带宽、网络带宽等等，都是以“字节/秒”为单位。

我们不清楚从什么时候起这些数据传输率的概念被称为“带宽”，但因业界与公众都接受了这种说法，代表数据传输率的带宽概念非常流行，尽管它与电子电路中“带宽”的本意相差很远。

对于电子电路中的带宽，决定因素在于电路设计。

它主要是由高频放大部分元件的特性决定，而高频电路的设计是比较困难的部分，成本也比普通电路要高很多。

这部分内容涉及到电路设计的知识，对此我们就不做深入的分析。

带宽的两种概念Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】在各类和元中，我们都可以接触到的，例如我们熟知的显示器的带宽、内存的带宽、的带宽和网络的带宽等等；对这些设备而言，带宽是一个非常重要的指标。

不过容易让人迷惑的是，在显示器中它的单位是MHz，这是一个频率的概念；而在总线和内存中的单位则是GB/s，相当于数据传输率的概念；而在通讯领域，带宽的描述单位又变成了MHz、GHz??这两种不同单位的带宽表达的是同一个内涵么？二者存在哪些方面的联系呢？本文就带你走入精彩的带宽世界。

一、带宽的两种概念如果从电子角度出发，带宽（Bandwidth）本意指的是电子电路中存在一个固有通频带，这个概念或许比较抽象，我们有必要作进一步解释。

大家都知道，各类复杂的电子电路无一例外都存在电感、电容或相当的储能元件，即使没有采用现成的电感线圈或电容，导线自身就是一个电感，而导线与导线之间、导线与地之间便可以组成电容——这就是通常所说的杂散电容或分布电容；不管是哪种类型的电容、电感，都会对起着阻滞作用从而消耗信号能量，严重的话会影响信号品质。

这种效应与交流电信号的频率成正比关系，当频率高到一定程度、令信号难以保持稳定时，整个电子电路自然就无法正常工作。

为此，电子学上就提出了“带宽”的概念，它指的是电路可以保持稳定工作的频率范围。

而属于该体系的有显示器带宽、通讯/网络中的带宽等等。

而第二种带宽的概念大家也许会更熟悉，它所指的其实是数据传输率，譬如内存带宽、总线带宽、网络带宽等等，都是以“字节/秒”为单位。

我们不清楚从什么时候起这些数据传输率的概念被称为“带宽”，但因业界与公众都接受了这种说法，代表数据传输率的带宽概念非常流行，尽管它与电子电路中“带宽”的本意相差很远。

对于电子电路中的带宽，决定因素在于电路。

它主要是由高频放大部分元件的特性决定，而高频电路的设计是比较困难的部分，成本也比普通电路要高很多。

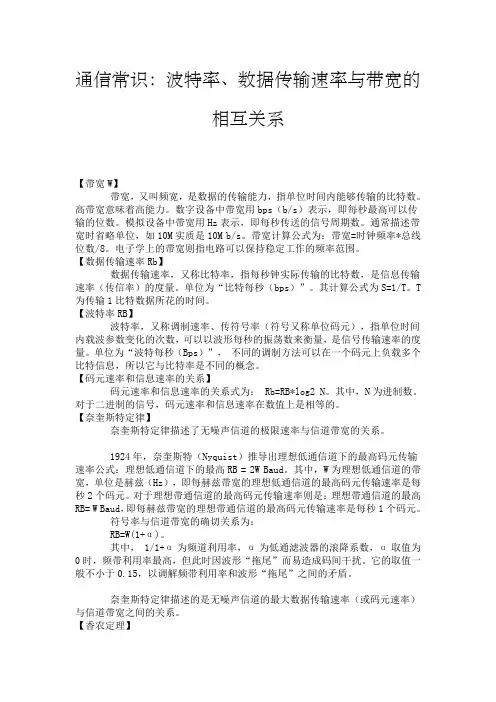

通信常识：波特率、数据传输速率与带宽的相互关系【带宽W】带宽，又叫频宽，是数据的传输能力，指单位时间内能够传输的比特数。

高带宽意味着高能力。

数字设备中带宽用bps（b/s）表示，即每秒最高可以传输的位数。

模拟设备中带宽用Hz表示，即每秒传送的信号周期数。

通常描述带宽时省略单位，如10M实质是10M b/s。

带宽计算公式为：带宽=时钟频率*总线位数/8。

电子学上的带宽则指电路可以保持稳定工作的频率范围。

【数据传输速率Rb】数据传输速率，又称比特率，指每秒钟实际传输的比特数，是信息传输速率（传信率）的度量。

单位为“比特每秒（bps）”。

其计算公式为S=1/T。

T为传输1比特数据所花的时间。

【波特率RB】波特率，又称调制速率、传符号率（符号又称单位码元），指单位时间内载波参数变化的次数，可以以波形每秒的振荡数来衡量，是信号传输速率的度量。

单位为“波特每秒（Bps）”，不同的调制方法可以在一个码元上负载多个比特信息，所以它与比特率是不同的概念。

【码元速率和信息速率的关系】码元速率和信息速率的关系式为：Rb=RB*log2 N。

其中，N为进制数。

对于二进制的信号，码元速率和信息速率在数值上是相等的。

【奈奎斯特定律】奈奎斯特定律描述了无噪声信道的极限速率与信道带宽的关系。

1924年，奈奎斯特（Nyquist）推导出理想低通信道下的最高码元传输速率公式：理想低通信道下的最高RB = 2W Baud。

其中，W为理想低通信道的带宽，单位是赫兹（Hz），即每赫兹带宽的理想低通信道的最高码元传输速率是每秒2个码元。

对于理想带通信道的最高码元传输速率则是：理想带通信道的最高RB= W Baud，即每赫兹带宽的理想带通信道的最高码元传输速率是每秒1个码元。

符号率与信道带宽的确切关系为：RB=W(1+α)。

其中，1/1+α为频道利用率，α为低通滤波器的滚降系数，α取值为0时，频带利用率最高，但此时因波形“拖尾”而易造成码间干扰。

总线是一组进行互连和传输信息（指令、数据和地址）的信号线。

主要参数有总线位宽、总线时钟频率和总线传输速率。

※总线位宽决定输入/输出设备之间一次数据传输的信息量，用位（bit）表示，如总线宽度为8位、16位、32位和64位。

※总线时钟频率是总线的工作频率，以MHz 表示。

※总线传输速率是总线上每秒钟所能传输的最大字节数。

通过总线宽度和总线时钟频率来计算总线传输速率。

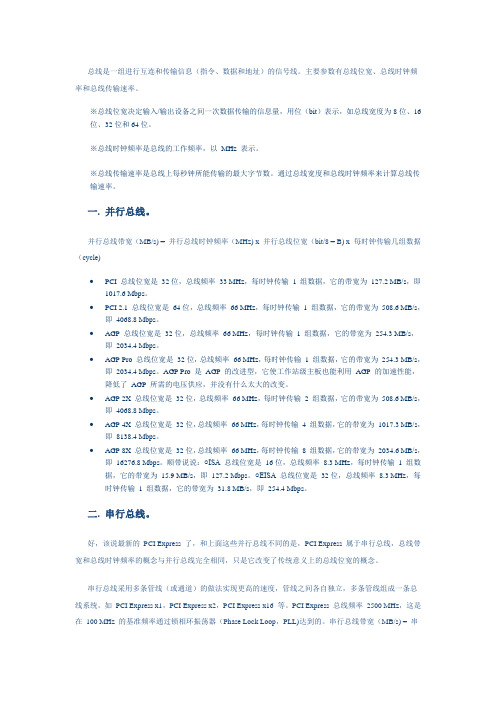

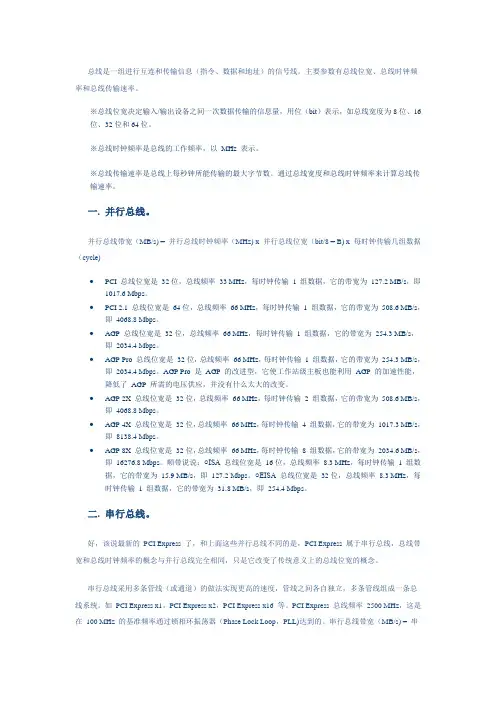

一. 并行总线。

并行总线带宽（MB/s) = 并行总线时钟频率（MHz) x 并行总线位宽（bit/8 = B) x 每时钟传输几组数据（cycle)•PCI 总线位宽是32位，总线频率33 MHz，每时钟传输1 组数据，它的带宽为127.2 MB/s，即1017.6 Mbps。

•PCI 2.1 总线位宽是64位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为508.6 MB/s，即4068.8 Mbps。

•AGP 总线位宽是32位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为254.3 MB/s，即2034.4 Mbps。

•AGP Pro 总线位宽是32位，总线频率66 MHz，每时钟传输1 组数据，它的带宽为254.3 MB/s，即2034.4 Mbps。

AGP Pro 是AGP 的改进型，它使工作站级主板也能利用AGP 的加速性能，降低了AGP 所需的电压供应，并没有什么太大的改变。

•AGP 2X 总线位宽是32位，总线频率66 MHz，每时钟传输2 组数据，它的带宽为508.6 MB/s，即4068.8 Mbps。

•AGP 4X 总线位宽是32位，总线频率66 MHz，每时钟传输4 组数据，它的带宽为1017.3 MB/s，即8138.4 Mbps。

•AGP 8X 总线位宽是32位，总线频率66 MHz，每时钟传输8 组数据，它的带宽为2034.6 MB/s，即16276.8 Mbps。

顺带说说：○ISA 总线位宽是16位，总线频率8.3 MHz，每时钟传输1 组数据，它的带宽为15.9 MB/s，即127.2 Mbps。

电脑计算中常用的公式有很多，以下列举一些类别和公式：
1. 数组长度计算公式：
* 数组长度可通过如下公式计算：length = (end_address - start_address) / sizeof(data_type) + 1。

* 示例：假设有一个整数数组int_array，其起始地址为1000，结束地址为2000，则数组长度为：length = (2000 - 1000) / sizeof(int) + 1 = 101。

2. 阶乘计算公式：
* 阶乘的计算可以通过递归公式实现：n! = n * (n-1)!。

* 示例：计算5的阶乘可以使用如下公式：5! = 5 * 4! = 5 * 4 * 3 * 2 * 1 = 120。

3. 数据传输和系统速度计算公式：
* 总线数据传输速率=时钟频率(Mhz)/每个总线包含的时钟周期数*每个总线周期传送的字节数(b)。

* 计算系统速度每秒指令数=时钟频率/每个总线包含时钟周期数/指令平均占用总线周期数。

* 平均总线周期数=所有指令类别相加(平均总线周期数*使用频度)。

* 控制程序所包含的总线周期数=(指令数*总线周期数/指令)。

* 指令数=指令条数*使用频度/总指令使用频度。

* 每秒总线周期数=主频/时钟周期。

* FSB带宽=FSB频率*FSB位宽/8。

* 计算机执行程序所需时间P=I*CPI*T。

4. 其他常用公式：
* 平均码长=每个码长*频度。

* 流水线计算中，流水线周期值等于最慢的那个指令周期。

以上公式仅供参考，如需更多电脑计算公式，建议查阅相关书籍或咨询计算机专业人士。

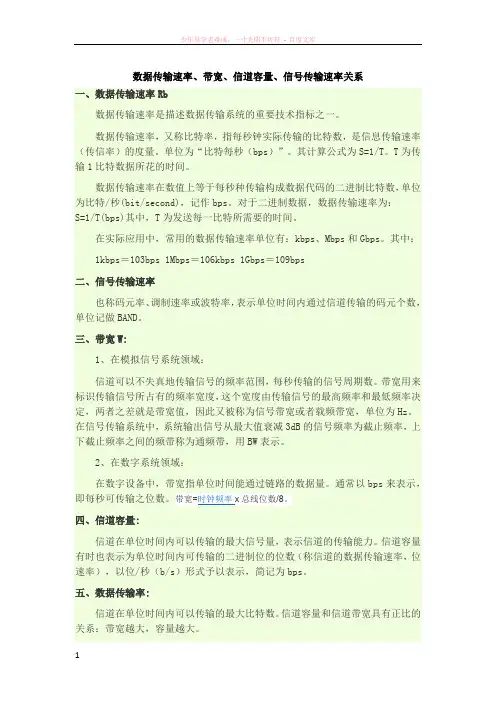

数据传输速率、带宽、信道容量、信号传输速率关系一、数据传输速率Rb数据传输速率是描述数据传输系统的重要技术指标之一。
