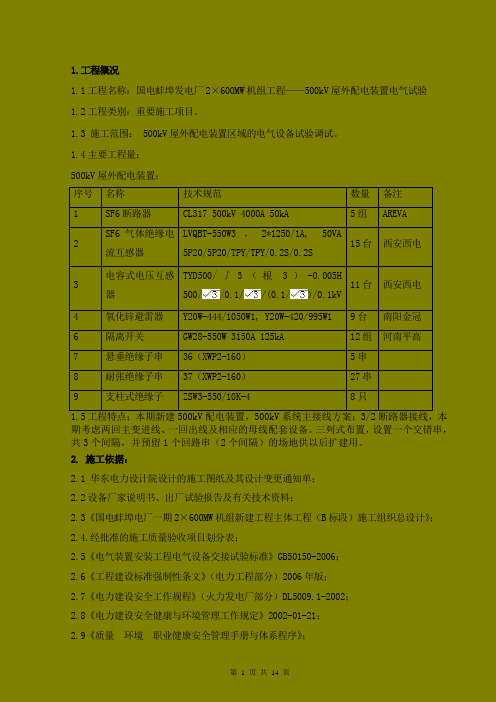

1.工程概况1.1工程名称：国电蚌埠发电厂2×600MW机组工程——500kV屋外配电装置电气试验1.2工程类别：重要施工项目。
1.3 施工范围： 500kV屋外配电装置区域的电气设备试验调试。
1.4主要工程量：500kV屋外配电装置：序号名称技术规范数量备注1 SF6断路器CL317 500kV 4000A 50kA 5组AREVA2 SF6气体绝缘电流互感器LVQBT-550W3，2*1250/1A, 50VA5P20/5P20/TPY/TPY/0.2S/0.2S15台西安西电3 电容式电压互感器TYD500/∫3（根3）-0.005H500//0.1//(0.1/)/0.1kV11台西安西电4 氧化锌避雷器Y20W-444/1050W1, Y20W-420/995W1 9台南阳金冠6 隔离开关GW28-550W 3150A 125kA 12组河南平高7 悬垂绝缘子串36（XWP2-160）5串8 耐张绝缘子串37（XWP2-160）27串9 支柱式绝缘子ZSW3-550/10K-4 8只1.5工程特点：本期新建500kV配电装置，500kV系统主接线方案：3/2断路器接线，本期考虑两回主变进线、一回出线及相应的母线配套设备。
三列式布置，设置一个交错串，共3个间隔，并预留1个回路串（2个间隔）的场地供以后扩建用。
2. 施工依据：2.1 华东电力设计院设计的施工图纸及其设计变更通知单；2.2设备厂家说明书、出厂试验报告及有关技术资料；2.3《国电蚌埠电厂一期2×600MW机组新建工程主体工程（B标段）施工组织总设计》；2.4.经批准的施工质量验收项目划分表；2.5《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.6《工程建设标准强制性条文》（电力工程部分）2006年版；2.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；2.8《电力建设安全健康与环境管理工作规定》2002-01-21；2.9《质量环境职业健康安全管理手册与体系程序》；2.10 山东电力建设第一工程公司电气施工处《危险因素辨识与评价表》和《重大危险因素清单》；2.11有关安全生产、环境保护的有关法律法规及其他要求等；2.12公司评价出的重大危险因素/环境因素及管理方案、控制程序等；2.13类似工程的施工经验、事故教训及专题总结3. 开工应具备的条件和施工前应做的准备:3.1 升压站设备已运至现场并安装就位。
升压站建造工程施工作业指导书一、工程概述升压站建造工程是为了提升输电路线电压而建设的重要设施。
本工程的目标是确保升压站的建造施工过程安全、高效、质量可控，并最终实现升压站的正常运行。
二、施工前准备1. 工程人员组织：根据工程规模和施工计划，合理安排施工人员，并确保每一个人员具备相关的资质和技能。
2. 材料准备：根据设计要求，准备好所需的建造材料，并确保其质量符合相关标准。
3. 设备准备：根据施工计划，准备好所需的施工设备，并确保其正常运行和安全可靠。
4. 施工方案制定：根据设计文件和施工要求，制定详细的施工方案，包括施工步骤、施工工艺、安全措施等。
三、施工过程1. 地基处理：根据设计要求，对升压站的地基进行处理，包括土方开挖、填筑、夯实等工作。
2. 基础施工：按照设计要求，进行升压站的基础施工，包括基础开挖、钢筋安装、混凝土浇筑等工作。
3. 地下室施工：根据设计要求，进行升压站地下室的施工，包括墙体砌筑、地面铺设、防水处理等工作。
4. 主体结构施工：按照设计要求，进行升压站主体结构的施工，包括柱、梁、板的安装、连接、预应力等工作。
5. 屋面施工：进行升压站屋面的施工，包括防水处理、屋面材料安装等工作。
6. 外墙施工：进行升压站外墙的施工，包括墙体砌筑、外保温、装饰等工作。
7. 室内装修：按照设计要求，进行升压站室内的装修工作，包括地面铺设、墙面装饰、天花板安装等工作。
8. 给排水施工：进行升压站的给排水系统施工，包括水管铺设、管道连接、设备安装等工作。
9. 电气施工：进行升压站的电气系统施工，包括电缆敷设、设备安装、接线等工作。
10. 竣工验收：完成升压站的建造施工后，进行竣工验收，并确保升压站的质量符合相关标准和要求。
四、安全措施1. 施工现场安全：建立施工现场的安全警示标志，设置安全通道和安全防护设施，确保施工人员的人身安全。
2. 施工设备安全：对施工设备进行定期检查和维护，确保设备的正常运行和安全可靠。
目录一工程概况及说明 (1)二施工准备及劳动组织 (2)三受力计算及工器具的选择（作参考） (7)四立塔方案及抱杆参数 (14)五抱杆起立升降 (20)六铁塔分解组立组装 (26)七通天抱杆分解组立铁塔 (28)八摇臂抱杆分解组立组塔 (33)九临近带电体作业方案 (36)十铁塔安装质量标准 (38)十一铁塔施工安全注意事项 (41)十二职业安全健康与环境管理 (43)十三主要立塔工器具配置表 (44)十四铁塔分段重量段别组合表及单线图 (46)一工程概况及说明1.1由我项目部施工的输电线路工程标段，长 km，共有铁塔基。
1.2本工程铁塔型式有各种塔型、数量、重量、适用桩号见表1-1。
表1-11.3线路前进方向为。
施工腿别为，如图1-1。
小号侧图1-11.4说明1.4.1脚钉布置（1）直线塔曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小号侧左、右两侧主材上。
（2）直线转角塔左转时曲臂以下安装在大号侧左侧主材上，曲臂以上安装在大号侧左、右两侧主材上。
直线转角塔右转时曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小号侧左、右两侧主材上。
（3）转角塔左转时曲臂以下安装在大号侧左侧主材上，曲臂以上安装在大号侧右侧主材上。
转角塔右转时曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小号侧左侧主材上。
（4）双回路铁塔脚钉布置在小号侧左、右侧主材上。
（5）脚钉安装示意图见图2-2。
2-2代表曲臂以下主材代表曲臂以上主材线路方向直线塔向转角塔（左转）代表下横担以下主材代表下横担以上主材转角塔（右转）向直线小转角塔（左转）代表曲臂以下主材代表曲臂以上主材直线小转角塔（右转）线路方向双回路铁塔图1.4.2横担布置（1）直线转角塔导线挂架布置以转角度数的大小来确定。
安装时仔细核对铁塔图纸、杆塔明细表、施工图说明书。
（2）转角塔长横担布置在转角外侧，地线顶架长横担布置在转角内侧。
（3）换位塔跳线横担布置在转达角内侧。
1.4.3螺栓防盗及螺栓防松（1）塔腿以上6m范围内采用防盗螺栓，对高低腿铁塔应以短腿为准，防盗螺栓采用五角防盗螺帽或带防盗销螺栓。
1.1 概况华电昌邑胶莱河风电场工程场址位于昌邑市市区东北胶莱河西岸，省道320以北区域，场址范围东西长约10km，南北长约2.3km，风电场场址面积为23.85km2。
昌邑市地处山东半岛西北部，渤海莱州湾南岸，市域总面积1669.79 km2，下辖6个乡镇、2个街道办事处，共691个行政自然村(居)，总人口57.97万。
昌邑市属暖温带季风型大陆性气候，四季分明，雨热同期，春季干燥多风，夏季湿热多雨，秋季天高气爽，冬季寒冷少雪。
1.2 主要工程量1.2.1、升压站综合办公楼、主控楼、无功补偿室、水泵房、主变等设备基础、构支架安装及基础、电缆沟、防雷接地、进站及站内道路、给排水、消防、围墙及大门等建筑工程及相关的地基处理、沉降观测等；1.2.2、站内场地平整、道路修筑等；1.2.3、防雷接地工程：土石方的开挖和填筑；接地系统水平接地极、垂直接地极及接地引上线的敷设（包括测量接地电阻）；1.2.4、其他施工范围：本标段相关的工作配合；升压站范围内施工协调、临建以及升压站施工期间所有水、电、通信设施等。
施工蓝图等设计文件和招标文件、合同草案中已约定的工程内容、或作为一个有经验的承包商应考虑到的施工过程中必不可少的工作内容同样属于本标段内的工程范围2、编写依据华电昌邑风电有限公司招标文件；《电力建设工程施工技术管理导则》；《电力建设安全健康与环境管理工作规定》；《电力建设工程施工技术管理制度》；国家《建设工程质量管理条例》；国家《建设工程安全生产管理条例》；本企业可调配的人力、物力和机械等资源条件；同类型风电工程施工有关资料；现场情况调查资料；施工合同；施工图纸及设备说明书；招标文件要求的其他法律、法规、规范、规程等。
3.1施工前，由建设单位、山东中达联工程咨询有限公司、山东省工业设计院、山东电建一公司负责人员共同进行图纸会审交底工作。
3.2 施工人员充足，工种齐全。
3.3 编制出相应的作业指导书，并对施工人员进行详细交底，方准开工。
中国三峡新能源公司China TMree Gorges New Energy Co., Ltd.升压站设备标准作业指导书大安润风能源开发有限公司2015年05月、八、■前言为进一步加强响水风力发电有限公司升压站设备运维的规范化、标准化，强化电力生产的安全管理，编制本作业指导书。
通过作业指导书，把升压站设备运维工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电力生产的可靠性。
本作业指导共四章，分别从设备维护、巡视检测、运行操作、安装验收四个方面进行了总结，由于编者水平有限，书中如有不妥之处，请现场运维人员批评指正。
本书审核过程中，三峡新能源公司电力运行部陆义超、安全管理部陈小群、慈溪风电张新苗、三峡电厂王先圣、王光信、东汽集团薛黎明，给予了很大支持，提出了很多宝贵意见。
在此，深表致谢！参与编写人员：陈海元王允王辉徐卫利许广威吴赛虎简祖瑞庄清寒吴玉贵赵森刘安编者2014 年12 月目录第一章升压站运行维护作业指导书 (1)1、电力变压器散热器清洗 (1)2、充油设备呼吸器油杯油更换、吸潮剂更换 (3)3、固定型阀控式密封蓄电池充放电试验 (5)4、二次盘柜及回路清扫 (8)5、钢构件防腐处理 (10)6、升压站照明设施维护 (12)第二章升压站运行巡视检测作业指导书 (14)1、一般要求 (14)2、电力变压器巡视检查 (16)3、断路器巡视检查 (18)4、35KV抽出式小车开关的巡视检查 (22)5、隔离开关巡视检查 (23)6、互感器巡视检查 (24)7、防雷设施巡视检查 (26)8、电力电缆巡视检查 (27)9、站用电系统巡视检查 (28)10、直流系统巡视检查 (29)11、继电保护及自动保护装置的巡视检查 (30)12、消防器材的巡视检查 (32)13、安全工用具的巡视检查 (33)14、抽风、排水及防汛设施的巡视检查 (34)第三章升压站运行操作作业指导书 (35)1、主要内容和适用范围 (35)2、引用标准 (35)3、倒闸操作的要求 (36)4、倒闸操作的流程 (38)5、电气设备操作的安全注意事项和危险点控制 (40)6、操作票注意事项及审核标准 (42)第四章变电设备安装、检修验收作业指导书 . (43)1、验收一般规定 (43)2、电力变压器安装验收 (44)3、有载调压装置安装验收 (45)4、互感器安装验收 (46)5、35KV（真空）断路器安装、检修验收 (47)6、35KV SF6 断路器安装、检修验收 . (48)7、220KV SF6 断路器安装、检修验收 (49)8、隔离开关安装、检修验收 (50)9、电抗器安装验收 (52)10、避雷器安装验收 (53)11、电力电缆安装验收 (54)12、接地装置安装验收 (55)13、母线装置安装验收 (56)14、继电保护及安全自动装置验收 (57)第一章升压站运行维护作业指导书1、电力变压器散热器清洗1.1作业条件及周期1.1.1 天气睛好。
丹东北500kV变电站工程主变压器安装作业指导书批准人:审定人:审核人:编制人:丹东北500kV变电站工程编制单位：东北电业管理局送变电工程公司丹东北500kV变电站工程项目部丹东北500kV变电站工程主变压器安装作业指导书批准人:审定人:审核人:编制人:丹东北500kV变电站工程编制单位：东北电业管理局送变电工程公司丹东北500kV变电站工程项目部1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
2范围变压器及所用变安装施工。
3引用文件《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》《电气装置安装工程电气设备交接试验标准》《电气装置安装工程质量检验及评定规程》《电力建设安全工作规程（变电所部分）》《防止电力生产十八项电网重大反事故措施》《国家电网公司输变电优质工程评选办法》《国家电网公司输变电工程达标投产考核办法》《国家电网公司电力建设安全健康与环境管理工作规定》《工程建设标准强制性条文》（电力工程部分）《国家电网公司输变电工程标准化施工作业手册》工程设计文件及施工图纸GBJ 148-1990GB50150-2006DL/T5161. 3-2002DL 5009.3-1997国家电网生技[2005]400号国家电网基建[2008]288号国家电网基建[2005]225号国家电网工[2003] 168号2006 版2007版，国家电网基建辽宁电力勘测设计院厂家说明书1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
2范围变压器及所用变安装施工。
3引用文件《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》《电气装置安装工程电气设备交接试验标准》《电气装置安装工程质量检验及评定规程》《电力建设安全工作规程（变电所部分）》《防止电力生产十八项电网重大反事故措施》《国家电网公司输变电优质工程评选办法》《国家电网公司输变电工程达标投产考核办法》《国家电网公司电力建设安全健康与环境管理工作规定》《工程建设标准强制性条文》（电力工程部分）《国家电网公司输变电工程标准化施工作业手册》工程设计文件及施工图纸厂家说明书GBJ 148-1990GB50150-2006DL/T5161. 3-2002DL 5009.3-1997国家电网生技[2005]400号国家电网基建[2008]288号国家电网基建[2005]225号国家电网工[2003] 168号2006 版2007版，国家电网基建辽宁电力勘测设计院1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
升压站设备标准作业指导书大安润风能源开发有限公司2015 年05 月前言为进一步加强响水风力发电有限公司升压站设备运维的规范化、标准化，强化电力生产的安全管理，编制本作业指导书。
通过作业指导书，把升压站设备运维工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电力生产的可靠性。
本作业指导共四章，分别从设备维护、巡视检测、运行操作、安装验收四个方面进行了总结，由于编者水平有限，书中如有不妥之处，请现场运维人员批评指正。
本书审核过程中，三峡新能源公司电力运行部陆义超、安全管理部陈小群、慈溪风电张新苗、三峡电厂王先圣、王光信、东汽集团薛黎明，给予了很大支持，提出了很多宝贵意见。
在此，深表致谢！参与编写人员：陈海元王允王辉徐卫利许广威吴赛虎简祖瑞庄清寒吴玉贵赵森刘安编者2014 年12 月目录第一章升压站运行维护作业指导书 (1)1、电力变压器散热器清洗 (1)2、充油设备呼吸器油杯油更换、吸潮剂更换 (3)3、固定型阀控式密封蓄电池充放电试验 (5)4、二次盘柜及回路清扫 (8)5、钢构件防腐处理 (10)6、升压站照明设施维护 (12)第二章升压站运行巡视检测作业指导书 (14)1、一般要求 (14)2、电力变压器巡视检查 (16)3、断路器巡视检查 (18)4、35KV 抽出式小车开关的巡视检查 (22)5、隔离开关巡视检查 (23)6、互感器巡视检查 (24)7、防雷设施巡视检查 (26)8、电力电缆巡视检查 (27)9、站用电系统巡视检查 (28)10、直流系统巡视检查 (29)11、继电保护及自动保护装置的巡视检查 (30)12、消防器材的巡视检查 (32)13、安全工用具的巡视检查 (33)14、抽风、排水及防汛设施的巡视检查 (34)第三章升压站运行操作作业指导书 (35)1、主要内容和适用范围 (35)2、引用标准 (35)3、倒闸操作的要求 (36)4、倒闸操作的流程 (38)5、电气设备操作的安全注意事项和危险点控制 (40)6、操作票注意事项及审核标准 (42)第四章变电设备安装、检修验收作业指导书 (43)1、验收一般规定 (43)2、电力变压器安装验收 (44)3、有载调压装置安装验收 (45)4、互感器安装验收 (46)5、35KV（真空）断路器安装、检修验收 (47)6、35KV SF6 断路器安装、检修验收 (48)7、220KV SF6 断路器安装、检修验收 (49)8、隔离开关安装、检修验收 (50)9、电抗器安装验收 (52)10、避雷器安装验收 (53)11、电力电缆安装验收 (54)12、接地装置安装验收 (55)13、母线装置安装验收 (56)14、继电保护及安全自动装置验收 (57)第一章升压站运行维护作业指导书1、电力变压器散热器清洗1.1 作业条件及周期1.1.1 天气睛好。
大唐XXX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目：二期500KV 主变检修 作业日期：批 准： 2009,12,30 审 核： 12,30 12,30 编 制： 2009,12,292009-12-31修订 2010-01-01实施Q/DTSM ××大唐XXX发电有限责任公司发布主变检修(不吊罩)作业指导书1．目的1.1规范检修行为，确保主变修后达到原设计要求。
1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2．范围适用于≥110kv电压等级电力变压器的现场检修(不吊罩)。
3．职责3.1工作负责人职责：负责办理检修工作票；负责设备（工器具）质量验证；负责备品备件和材料的质量验证；负责指定专人做好记录，确保记录真实、准确、工整；负责确认检修工作过程；负责项目自检并签证，对本项目的安全、质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。
3.2监护人职责：督促、提醒工作班成员注意检修现场危险点、危险源；并对被检修设备安全、工作环境实施监督。
3.3其他工作人员职责：在工作负责人的领导下，按照检修工艺和本作业指导书施工。
3.4质检员职责：按本作业指导书质量控制点，对所有“W”“H”点进行验证、签字，进行全过程质量管理。
4．人员资质及配备4.1专责检修工1名：具有工程师或技师资质，且从事变压器检修工作3年以上条件。
4.2检修工3名：具有变压器检修工资质或条件。
4.3其他2名：具有高压试验资质或条件。
5．检修内容(或流程)5.1检修前的准备工作。
5.2变压器的主体和零部件检修。
5.3变压器的验收试验和试运行。
6．质量标准本作业指导书引用以下标准：6.1《电气设备预防性试验规程》6.2《电气一次检修规程》6.3《变压器油中溶解气体分析和判断导则》7．引用文件7.1DL/T573—95 《电力变压器检修导则》。
某500kV升压站施工方案背景某500kV升压站位于地理位置，是一个升压电站，用于将电能从输电线路中通过升压变压器提升为高电压电能。
该升压站施工方案旨在确保安全、高效的建设升压站。
施工步骤1. 前期准备- 完成工程规划和设计。
根据升压站的功能和要求，进行详细规划和设计，包括选址、设备配置等。
- 确保施工人员和设备的准备就绪。
对施工人员进行培训，确保其具备相应的技术和操作能力。
同时，采购所需的设备和材料，并对其进行检查和保养。
2. 场地准备- 清理施工场地。
清理场地上的障碍物和杂物，并确保地面平整。
- 确保施工场地的安全。
设置警示标志和临时栅栏，确保施工期间的安全。
3. 基础工程- 打桩基础。
根据设计要求，进行打桩作业，确保升压站的基础牢固稳定。
- 浇筑混凝土基底。
在桩基础上浇筑混凝土基底，用于支撑升压站的设备和结构物。
4. 建设设备- 安装升压变压器。
按照设计方案，将升压变压器安装在预定位置上，并进行连接和固定。
- 安装电缆和设备。
将输电线路、开关设备等安装到升压站中，并进行接线和测试。
5. 联调测试- 进行设备的联调测试。
对升压站的设备进行测试，确保其正常工作和相互协调。
- 进行整体系统的测试。
对升压站各个部分进行整体测试，确保电能传输和升压功能正常。
6. 完工验收- 进行安全检查和质量验收。
对升压站进行安全检查和质量验收，确保其符合相关标准和要求。
- 提交相关文档和报告。
准备并提交施工记录、质量检测报告等相关文档和报告。
安全措施1. 确保施工人员的安全。
提供必要的防护装备，如安全帽、安全鞋等，并进行安全培训。
2. 设置警示标志和临时栅栏。
在施工现场设置警示标志，提醒周围人员注意施工区域。
3. 定期检查施工设备和材料。
确保施工设备和材料的良好状态，防止意外事件的发生。
风险管理1. 制定详细的施工计划。
提前评估施工环境和条件，并制定详细的施工计划，以最大程度地减少风险。
2. 监测施工过程。
对施工过程进行监测，及时发现和处理潜在的风险和问题。
500千伏升压站基础
1编制依据
1.1《500KV屋外配电装置基础施工图》（F190S-T0502）
1.2《金沙电厂4×300MW机组新建工程施工组织总设计》
1.3《工程测量规范》
1.4《建筑地基处理质量规范》
1.5《火电施工质量及评定标准》（第一篇土建工程篇）
1.6《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-87
1.7《钢筋混凝土工程施工及验收规范》GBJ204-83
1.8《电力建设安全工作规程》（火力发电厂部分）
2施工内容
2．1 500KV升压站场地内基础、电缆沟、道路等的清基、封闭、模板、预埋件、钢筋、混凝土、砌筑、回填土、场地平整、架构基础的全部施工过程。
2.2本工程土石方爆破开挖由机械队完成，见机械队专业作业指导书
2.3预埋件、钢筋加工制作和砼搅拌不在此范围内。
2.4电缆沟、道路另见电缆沟、道路全厂作业指导书。
3施工条件
3.1设计图纸已会审。
3.2施工所需材料已按量备齐。
3.3施工用水、用电已接通，施工道路已达到使用条件。
场地大致平整，排水系统基本能满足排水需要。
3.4对全体施工人员已进行详细的施工技术交底（含施工准备，设计图纸，作业指导书）。
3.5工程由综合三班施工，共57人，其中：班长、技术员1人，木工18人，钢筋工12人，混凝土工6人，普工19人。
3.6施工人员已接受专业工种及安全培训。
4施工方案
升压站场地纵横跨度大，基础多，电缆沟分布广。
根据基础沟道设计布置、开挖机械及起重运输机械道路，由（1）轴向（5）轴推进施工。
电缆沟两跨为一施工段，道路待沟道施工完毕后施工。
总的施工顺序：构架基础—母线构架基础—支架基础—电缆沟—回填土—道路。
4.1基础施工程序
放线、开挖—爆破—放线、清基—混凝土封闭—模板安装—钢筋就位—混凝土浇筑—养护、拆模—回填土、场地平整—放线移交。
4.2主要施工方法
4.2.1建立测量控制网
（1）按F列外侧Z3（A=890，B=1399.1）控制点及升压站内的T3（A=800，B=1399.1）控制点，在升压站内建立与纵横轴线平行的建筑控制网，其形式
（2）按F列外侧S-12（904.073）高程控制点作为本工程的高程控制点，引测到施工区域附近的建筑物上和已施工的基础上。
4.2.2清基封闭
根据工程地形、地质和基础分布情况，对岩石区域、基础较密处，大面积爆破1米，由机械队开挖后，再对深度不够的基础放线逐个爆破，爆破.深度离基础底设计标高0.2米，由工人硬打清除，土质区域，由机械开挖，人工清基，清到岩石层。
基础工
作面0.6米，土方堆放在无基础、沟道的空地处，块石堆码在基础旁，作超深基础封闭毛石混凝土用，块石占毛石混凝土的比例不超过25%。
各基坑清理完毕后，经质检科、施工科、建管部、设计院认可签证后方能进行封闭。
4.2.3钢筋工程
基础钢筋简单，在加工场绑扎成骨架，运到现场安装就位。
4.2.4模板安装
在垫层上放出基础边线，铺设外模地脚枋，外模采用钢模，内模采用厚铁皮与Φ48 ×3.5钢管轿杆制作的芯模，见附图，待外模支撑施工完毕、钢筋骨架就位后，按基础顶标高，依靠芯模台杆与外模站管扣件连接固定。
详见后基础模板安装图。
4.2.5混凝土浇筑
（1）混凝土由拌合站统一生产，运输到现场，质量由试验室监控。
（2）根据基坑开挖情况，运输道路附近基础，搭设溜槽浇筑，对距离较远的基础，采用吊车配合浇筑。
（3）台阶式基础，按台阶分层一次浇筑完毕，不允许留设施工缝，每层混凝土一次卸足，顺序是先边角后中间，务使砂浆充满模板。
为防止上层台阶与下口混凝土脱空，采用流水浇筑方式，即先浇筑第一级混凝土，待要浇筑基础的第一级混凝土浇筑完毕，再回转依次浇第二级混凝土，让第一级混凝土有一个下沉时间，但必须保证每个基础在第一级混凝土初凝之前连续施工。
4.2.6混凝土养护
根据气候情况混凝土浇筑完毕后3—12小时，用草席或麻袋覆盖浇水养护。
时间不少于7天。
浇水次数，以保证混凝土在一定时间内保持适当的温度和湿度。
4.2.7拆模
芯模拆除时间的控制是关键，根据以往的施工经验，在混凝土接近初凝时，将芯模
转动，初凝后将芯模抬出，具体时间根据气候决定，以保证基础杯芯表面混凝土不发生坍陷和出现裂缝。
4.2.8回填土、场地平整
回填土分两次回填，第一次填到基础顶标高，第二次填到地坝设计标高。
第一次填土：对电缆沟周围的填土，采用泥夹石人工夯填，每次夯填厚度300mm，基础之间的间隙，采用推土机回填，但推土机离基础距离应保证1.5m，防止基础被推移位。
第二次：采用机械运输好土到现场，手推车转运到填土位置，人工边填土边平整场地。
4.2.9移交
升压站内基础、沟道工作量大，工期长，根据总网络工期，公司采取基础施工、杆件吊装、电气安装组织流水施工的方案。
基础、沟道每施工完两跨，便标识好轴线、标高，经自检后，会同下一道工序的施工队、施工科、质检科验收签证后移交。
5技术质量要求
5.1质量标准
5.1.1基础中心线偏差≦5mm。
5.1.2受力钢筋保护层偏差±5mm。
5.1.3顶面标高偏差0—﹣10mm。
5.1.4基础截面偏差≦10mm。
5.1.5受力钢筋长度偏差≦10mm，间距偏差≦10mm。
5.1.6钢筋网片长宽偏差≦10mm，对角线偏差≦10mm。
5.1.7拆模板后砼截面尺寸偏差+8～–5mm，砼表面平整度偏差≦8mm，全高垂直偏差≦8mm，轴线位移偏差≦8mm（汽动给水泵5mm）。
5.2质量保证措施
5.2.1认真学习和审图纸，并做好技术交底工作。
5.2.2坚决执行四级验收制度，贯彻班组自检制度，认真做好一、二级检查验收，合格后方可上报三级、四级的验收。
5.2.3及时填写各项工程报表，隐蔽工程记录，施工日志等，保存原始资料。
5.2.4基础验槽须经设计地质工代，建管部有关人员及质检科验收合格签证后方可进行下一道工序。
5.2.5加强对职工进行质量意识教育，对民工进行专业工种培训。
5.2.6各种放线和高程测量应认真检查，严格控制在偏差允许范围内。
5.2.7各种砼构件必须细心震捣均匀密实。
5.2.8加强砼养护工作，砼浇筑完成后，视天气情况在3～12小时内覆盖草席浇水养护，时间不得少于7昼夜。
5.2.9沟道要严格按照设计坡度及排水方向认真施工，以使其排水畅通。
无积水。
5.2.10模板支撑牢固可靠，杜绝胀模变形现象。
5.2.11施工缝处理严格按质检科下发的04号文的要求执行。
6安全注意事项
6.1坚决贯彻执行国家颁发的“电力建设安全工作规程”。
6.2实行每周一的安全意识教育，并作好记录保存原始资料。
6.3进入施工现场必须戴好安全帽，进入高空作业，必须系好安全带。
6.4不准酒后上班，严禁穿高跟鞋或带钉易滑鞋上高空。
6.5现场使用机具，非操作工不得随意使用。
6.6机械设备要有一定的防护罩和接地零线。
6.7高空作业时，不得上下抛掷材料和工具。
6.8现场电源线和闸刀不允许裸露，电源盘必须有遮盖物，电源线不得拴在钢筋和钢管上。
6.9钢管搭设材料运输过道必须铺满跳板，其两端用铁丝捆牢，严禁探头板出现，过道两边设护栏，下口设围栏。
6.10夜间施工要有足够的照明。
6.11清基坑时，坑壁出现淤泥及孤石时应进行加固或挖出后方可施工。
6.12现场木枋、钢模板、钢筋应集中分类、分型号整齐有序堆放在平整场地上且材料下方用100×100的木枋支垫，拆下的模板应进行清理打色拉油。
6.13梭槽上严禁人员行走。
6.14搞好现场文明施工，做到“工完、料尽、场地清”。
6.15材料运输不准整车往地上卸，应用人工卸下整齐堆放。
6.16在坑内工作，上方应有人监护或挂牌警示。
7主要的工器具
根据工程的性质、工期及施工特点、施工所需的工器具见下表。
