LED电子显示屏规范与检验方法电子显示屏是一种使用发光二极管（LED）作为显示元件的电子设备，广泛应用于室内外广告牌、指示牌、计时器、显示屏幕等场合。
为了确保LED电子显示屏的质量和性能，制定了一系列的规范和检验方法。
一、规范要求：1.尺寸规格：规定了LED显示屏的宽度、高度和厚度等尺寸要求，以保证能够满足特定场合的要求。
2.显示效果要求：包括显示的亮度、对比度、色彩饱和度等要求，确保显示屏能够清晰、鲜明地显示信息。
3.能耗要求：规定了LED显示屏的功率消耗和能耗效率等要求，以确保能够减少能源的浪费和对环境的影响。
4.确定寿命：规定了LED显示屏的使用寿命要求，通常以小时为单位来表示，以确保显示屏能够长时间稳定工作。
5.安全性要求：规定了LED显示屏的防火、防爆、防雷等安全性能要求，以确保在使用过程中不会出现安全问题。
二、检验方法：1.尺寸测量：使用专业的测量工具来测量LED显示屏的宽度、高度和厚度等尺寸，并与规范要求进行比较。
2.亮度检测：使用亮度计对LED显示屏进行亮度测量，确保亮度达到规范要求。
同时，可以使用灰度卡进行对比度和色彩饱和度的检测。
3.功耗测试：使用功率测试工具测量LED显示屏的功率消耗，计算能耗效率，并与规范要求进行比较。
4.寿命测试：通过对LED显示屏进行长时间运行测试，观察其在规定寿命内是否能够正常工作，以验证其寿命是否符合要求。
5.安全性测试：使用专业设备对LED显示屏的防火、防爆和防雷等安全性能进行测试，以确保其在使用过程中不会出现安全问题。
三、注意事项：1.进行检验和测试时，应确保所使用的测量工具和设备的准确度和精度。
2.所有测试应在规定的环境条件下进行，以确保测试结果的准确性。
3.对于批量生产的LED显示屏，可采用抽样检验的方式，并根据统计学的方法来进行评估。
4.检验结果应及时记录和保存，以备后续参考和溯源。
5.对于不符合规范要求的产品，应及时进行整改和修复，并重新进行检验和测试。
ＬＥＤ显示屏测试方法随着科技的不断发展，LED显示屏已经成为了现代化城市以及商场、企事业单位中必不可少的一部分。
无论是室内还是室外，全彩LED显示屏都是各种商业展示的标配。
因此，对于LED显示屏的测试方法十分重要。
本文将对LED显示屏测试方法进行详细的介绍和细节分析。
一、LED显示屏的基本原理LED显示屏的基本元件为发光二极管，通过控制单色LED灯的亮灭、亮度、呈现各种颜色、动态图象、文字等信息，从而实现不同场景下的展示需求。
因此，LED显示屏的测试方法主要针对测试LED灯的亮灭、亮度、颜色、均匀度、反光度等基本参数。
二、LED显示屏常用测试仪器介绍1. 显示屏测试仪显示屏测试仪器的主要功能是检测LED显示屏颜色、亮度、均匀度、反光度等参数。
在测试前需要先按照要求对测试仪进行校准，在校准时需要注意选择正确的测试参数，例如RGB三原色的颜色平衡、色温、白平衡等参数。
在进行实际测试时，需要先严格按照测试指导说明进行测试，在测试过程中以红、绿、蓝三中颜色为基础进行分别的测试。
完成测试后，需及时进行数据处理和整理，并将测试结果与设备生产厂家的相关标准进行对比，以期得出一个准确的测量结果。
2. 显微镜显示屏测试仪器中，显微镜也是一种常用的测试工具。
它的主要作用是观察LED灯的焊接情况、印刷迹象、硅片表面等细节，以检测LED灯的完成度和制作工艺的良好程度。
此外，显微镜还可以进行分析，找出发现灯管表面的缺陷，判断它对整个显示效果的影响。
3. 色差仪使用色差仪测试LED显示屏时，需要注意对测试样品环境温度、环境光线、湿度等指标进行控制。
在测试时需要与业内权威机构进行测试规程、测试标准方案的沟通和协商，正确理解测试参数和测试数据的含义。
完成测试后，需要进行数据处理和比对，以找出样品颜色偏差以及色彩偏移情况。
在测试过程中需要选择良好的通道进行测试，通常建议选择RGB三个颜色通道进行测试，以此来保证测试结果的可靠性和准确性。
LED显示屏测试方法 1 范围本标准对LED显示屏的机械、光学、电学等主要技术性能进行了分级并规定了测试方法。
本标准适用于各类LED显示屏（以下简称显示屏）的测试。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版适用于本标准。
GB/T 4208—1993 电工电子产品外壳防护标准 SJ/T 11141—2003 LED显示屏通用规范 3 分级按检测结果,指标分为三个等级。
3.1 A级显示屏应达到的基本指标。
3.2 B级指标高于A级。
3.3 C级指标高于A级和B级。
4 一般要求4.1 测试条件除特殊规定外,检测环境如下：环境温度：15℃～35℃，相对湿度：40% ～ 80% ，大气压力： 86kPa～106kPa，电源电压： 220V(1±10% 、50 Hz±1HZ 4.2 测试仪表及软件彩色电视信号发生器： S/N大于52dB;彩色分析仪：精度大于±5% （用于测量亮度、色度等光学性能的同类仪器也可），游标卡尺：分辨度0.02mm，量角器：精度2°;温度计：精度±1℃;光强仪：精度大于±10%，照度计：精度大于±10%，示波器：100 MHz，钢尺: 长度大于1m，塞规: 精度大于1/100 mm 亮度鉴别测试软件：共有24级等灰度差竖条纹，其中每一条竖条纹的宽度为24列，条纹颜色为白色。
每按动一下“←键，测试条纹左移24列；每按动一下“→”键，测试条纹右移24列。
灰度测试软件：红色、绿色、蓝色各256个等级，级差均等；“R”键、“G”键、“B”键控制颜色的选择，每按动一下“↑”键，被选基色的亮度增加一个等级；每按动一下“↓”键，被选基色的亮度降低一个等级。

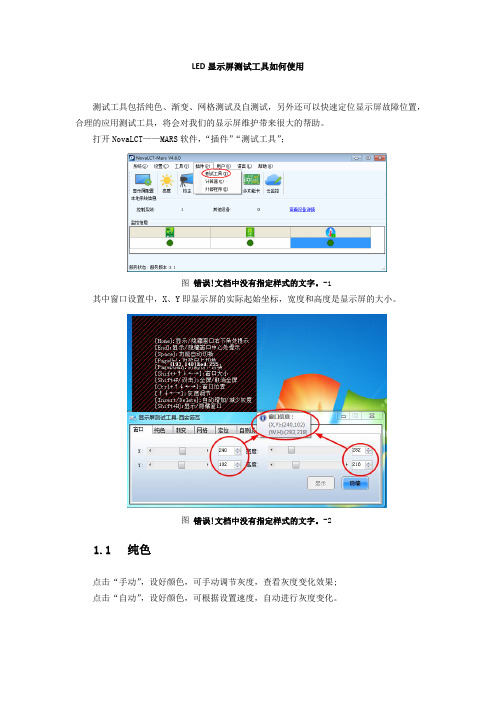

LED显示屏测试工具如何使用
测试工具包括纯色、渐变、网格测试及自测试，另外还可以快速定位显示屏故障位置，合理的应用测试工具，将会对我们的显示屏维护带来很大的帮助。
打开NovaLCT——MARS软件，“插件”“测试工具”；
图错误！文档中没有指定样式的文字。
-1
其中窗口设置中，X、Y即显示屏的实际起始坐标，宽度和高度是显示屏的大小。
图错误！文档中没有指定样式的文字。
-2
1.1纯色
点击“手动”，设好颜色，可手动调节灰度，查看灰度变化效果;
点击“自动”，设好颜色，可根据设置速度，自动进行灰度变化。
图错误！文档中没有指定样式的文字。
-3
1.2渐变
选择灰度级、颜色，查看各种灰度级别下各种颜色的显示效果；
图错误！文档中没有指定样式的文字。
-4
1.3网格
可查看各种颜色下横、竖、左斜、右斜等的显示效果，对屏体进行测试。
图错误！文档中没有指定样式的文字。
-5
1.4定位
定位时先设置好模块大小、接收卡带载模块行列数、颜色，然后点击“定位”即可。
图错误！文档中没有指定样式的文字。
-6
定位后的效果图
图错误！文档中没有指定样式的文字。
-7
使用定位功能，可以快速的定位到显示屏上某一块灯板的具体位置。
Led显示屏测试报告LED显示屏测试报告1.屏显示的数据测试内容：测试屏幕显示数据的效果。
测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。
测试方法：添加5屏，分别采用不同的进入方式，速度，停留时间和退出方式，测试字体大小为16X16点阵和32X32点阵的情况，发送数据并检查显示结果。
详细说明：添加5屏，进入方式分别为：直接进入、向上移入、向下移入、向左移入、向右移入，进入速度为8，停留时间为30，退出方式为直接消失，退出速度为8，字体大小为16X16点阵。
添加5屏，进入方式为直接进入，进入速度为8，停留时间为30，退出方式为直接消失、向上移出、向下移出、向左移出、向右移出，退出速度为8，字体大小为32X32点阵。
发送数据并检查显示结果。
测试结果：在字体大小为16X16点阵的情况下，测试结果正常。
而在字体大小为32X32点阵的情况下，部分汉字无法正常显示，主要原因是字库芯片的存储空间有限，暂时无法解决。
遗留问题：字体大小为32X32点阵时，部分汉字无法正常显示。
整改时间：2007-08-222.屏的补发机制测试内容：测试屏幕的补发机制。
测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。
测试方法：在串口直连的条件下，发送数据并手动断开数据线，测试屏幕的补发机制。
详细说明：添加20屏数据，发送给显示屏。
当发送到第10屏时，手动断开数据线，检查软件是否有补发的数据。
当补发到第10次时，手动连接数据线，检查是否能继续发送屏数据并正确显示。
测试结果：测试结果正常。
遗留问题：无整改时间：无3.屏的复位机制测试内容：测试屏幕的复位机制。
测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。
测试方法：在串口直连的条件下，发送数据并手动断开数据线，使发送失败，测试屏幕的复位机制。
详细说明：添加20屏数据，发送给显示屏。
当发送到第10屏时，手动断开数据线，使本次发送失败，检查屏幕是否能正确显示老的屏信息。
体育场馆led显示屏使用要求及检验方法1. 引言体育场馆LED显示屏作为现代体育赛事不可或缺的重要组成部分，其显示效果和可靠性直接影响到观众的观赛体验和比赛结果的展示。
为了确保体育场馆LED显示屏的正常运作和高质量的显示效果，制定一套使用要求和检验方法显得尤为重要。
2. LED显示屏安装要求2.1 安全性要求体育场馆作为大型场所，人员密集，因此在安装LED显示屏时必须考虑人员的安全问题。
要求在显示屏周围设置防护栏杆或保护网，以避免观众意外接触到显示屏的电源和电缆。
2.2 抗震性要求体育场馆常常面临自然灾害或突发事件的考验，因此LED显示屏必须具备良好的抗震性能。
在安装过程中，要严格按照相关抗震规范要求进行固定，以确保在地震等灾害发生时能够保持稳定并不会对人员造成伤害。
2.3 色彩和亮度平衡体育场馆的环境通常非常明亮，为了确保观众可以清晰地看到屏幕上的内容，LED显示屏需要根据具体场馆环境进行调整，使得色彩和亮度平衡。
安装完成后，应进行相关测试，确保显示屏的亮度能够满足观众的观看需求。
2.4 视角要求体育场馆的观众席往往分布在各个方向和高度上，因此LED显示屏需要具备良好的视角，使得观众无论身处何处都可以清晰地看到显示屏上的内容。
安装前需要根据场馆结构和观众席布局进行合理规划，确保视角要求得到满足。
3. LED显示屏日常维护3.1 清洁体育场馆LED显示屏容易被灰尘、污染物等物质附着，影响显示效果。
定期进行清洁是保持显示屏良好显示效果的关键。
清洁过程中需注意使用专用清洁用品，严禁使用腐蚀性和助燃性物质，以免损坏显示屏外观和内部结构。
3.2 保养LED显示屏的电源和控制器是其正常运行的核心组成部分，需定期对其进行检查和维护，确保连接线路正常、散热良好等。
还需对LED灯珠进行检查，如出现亮度不均或颜色失真等问题，及时更换或修复。
3.3 防雷保护体育场馆常常遭受雷击，LED显示屏很容易受到雷电的影响，导致损坏甚至瘫痪。
LED电子显示屏通用规范与检验方法为了确保LED电子显示屏的质量和性能稳定，制定通用规范和检验方法对于生产和使用LED电子显示屏十分重要。
以下是LED电子显示屏的通用规范和检验方法：一、通用规范：1.材料和工艺要求：LED电子显示屏的材料应符合环保要求，具备耐高温、抗紫外线和防水防潮等性能。
工艺要求要合理，确保产品质量可靠。
2.尺寸和外观要求：LED电子显示屏的尺寸和外观应符合制造商提供的设计要求，并且无明显的划痕、凹陷、气泡等表面缺陷。
3.显示效果要求：显示屏应能够显示清晰、稳定的图像和文字，而且要有明确的亮度、对比度和色彩要求。
二、检验方法：1.外观检验：对LED电子显示屏的外观进行全面检查，包括尺寸、平整度、表面缺陷和接口完整性等方面。
特别要注意检查是否有明显的划痕、凹陷、气泡等缺陷。
2.亮度和色彩检验：使用亮度计和色彩计等仪器，对显示屏的亮度和色彩进行测量和比对。
要符合制造商提供的亮度和色彩要求。
3.图像和文字检验：在LED电子显示屏上显示一系列测试图像和文字，检查其是否清晰、稳定，没有模糊和闪烁等现象。
4.高温和低温环境测试：将LED电子显示屏置于高温和低温环境中，测试其能否正常工作。
这样可以保证产品在各种环境条件下都能稳定运行。
5.防水和防潮测试：将LED电子显示屏进行防水和防潮测试，确保其能在潮湿环境中正常工作，并防止进水导致短路等故障。
6.电源和接口测试：测试LED电子显示屏的电源和接口是否正常工作，能否稳定连接其他设备。
以上是LED电子显示屏的通用规范和检验方法，通过规范和检验可以确保LED电子显示屏的质量和稳定性，提高产品的可靠性和使用寿命。
制造商和用户都应遵守这些规范，以保证产品的质量和性能。
led显示屏质量检测标准一、引言随着科技的快速发展，LED显示屏已成为当今社会信息传播的重要工具，广泛应用于商业、娱乐、交通等多个领域。
为了确保LED显示屏的质量和性能，制定一套全面、科学的质量检测标准至关重要。
本文将详细阐述LED显示屏质量检测的标准和方法。
二、LED显示屏质量检测标准1.外观检测首先，对LED显示屏的外观进行检测。
检查屏幕表面是否光滑、整洁，无明显划痕、污垢或杂质。
观察LED灯珠是否排列整齐，无明显松动或脱落现象。
此外，还要检查各种接口、电线等部件是否完好无损。
1.显示效果检测LED显示屏的主要功能是显示信息，因此显示效果检测至关重要。
应分别在近距离、中距离和远距离观察屏幕的清晰度、色彩还原度和亮度等指标。
确保在不同距离下，屏幕显示的文字和图像均无明显模糊或失真现象。
同时，要测试屏幕的视角范围，确保在一定角度范围内能清晰地看到显示内容。
1.稳定性检测LED显示屏需要长时间运行，因此对其稳定性要求较高。
在稳定性检测中，应着重测试产品的抗老化性能、散热性能及电源稳定性。
通过长时间运行测试，观察屏幕是否存在过热、死机或重启等现象。
同时，要检查电源线及接口是否出现过热或松动现象。
1.安全性检测LED显示屏的安全性同样重要。
在安全性检测中，要检查产品的防火性能、防雷性能及电气安全性能。
确保LED显示屏在使用过程中能有效地防止火灾、雷电等安全隐患。
此外，还要检查产品的接地、过载保护及漏电保护等功能是否正常。
1.可靠性检测可靠性检测是评估LED显示屏能否在预期使用寿命内正常工作的关键因素。
在此过程中，要模拟各种恶劣环境条件（如高温、低温、高湿、低湿等），以测试产品的适应性和稳定性。
同时，进行振动和冲击测试，以验证产品在运输和安装过程中的抗振性和抗冲击性。
1.节能环保检测LED显示屏具有节能环保的优势，因此在质量检测中应关注其能效和环保性能。
检测时应确保LED显示屏的能耗符合相关标准，同时检查产品包装材料是否环保可回收，降低对环境的负面影响。
LED显示屏测试方法1.亮度测试：亮度是显示屏重要的性能指标之一，可以通过专业的亮度测试仪进行测试。
测试时需要设置不同的亮度级别，从最低至最高进行测试，并记录测试数据。
测试结果应当符合产品规格书中的亮度标准，以保证显示屏能够正常显示。
2.色彩测试：色彩对于显示屏来说也是非常重要的，可以通过色彩测试仪进行测试。
测试时需要选择一组常见的颜色，比如红色、绿色、蓝色等，然后使用色彩测试仪测量显示屏输出的颜色的准确性。
测试结果应当与产品规格书中的颜色标准相匹配。
3.温度测试：显示屏在长时间使用过程中会产生热量，因此需要对其进行温度测试，以确保其正常工作。
可以使用红外测温仪进行测试，将测温仪对准显示屏表面，记录显示屏在各个部位的温度。
测试结果应该在规定的温度范围内。
4.视角测试：显示屏的视角决定了在不同方向观看时其显示效果的变化程度。
可以通过视角测试仪进行测试，将视角测试仪放置在显示屏正前方，然后将其从不同的角度移动，记录测试结果。
测试结果应当与产品规格书中的视角标准相匹配。
5.响应时间测试：响应时间是指在输入信号发生变化时，显示屏从开始响应到完全显示变化所需要的时间。
可以通过专业的响应时间测试仪进行测试。
测试时发送不同的信号到显示屏上，并记录相应的响应时间。
测试结果应当符合产品规格书中的响应时间标准。
6.显示均匀性测试：显示屏的显示区域应该是均匀的，不能有明显的色差和亮度差异。
可以通过肉眼观察或者使用均匀度测试仪进行测试。
测试时将均匀度测试仪放置在显示屏正前方，然后观察是否出现明显的不均匀现象。
测试结果应当符合产品规格书中的均匀度标准。
7.像素测试：显示屏的像素应该是正常工作的，不应该有坏点和亮点。
可以通过像素测试仪进行测试，检测显示屏的每个像素点是否正常工作。
测试结果应当符合产品规格书中的像素标准。
综上所述，LED显示屏的测试方法主要包括亮度测试、色彩测试、温度测试、视角测试、响应时间测试、显示均匀性测试和像素测试。
ＬＥＤ显示屏测试方法前言１９９８年５月，ＬＥＤ显示屏专委会在北京召开成立大会之际，大家提出有必要把ＬＥＤ显示屏的主要光电性能检测方法标准化。
会后，专委会根据大家提议，委托南京洛普股份有限公司负责起草《ＬＥＤ显示屏检测方法》，并先后组织了昆明、海口、南京三次会议认真讨论，广泛征求各方面意见、修改补充，于２０００年９月在厦门第二次全体成员大会上，把《方法》印发给全体会员单位开始试行，以促进行业规范发展。
在试行过程中成立的技术组，接受当时北京奥申委等单位的委托，先后对北京首体、工体、奥体中心和黄山体育馆等多块全彩屏，参照《方法》进行了检测。
２００１年４月，在杭州召开检测技术研讨会，讨论了《方法》试行情况；并由西安青松、北京蓝通等单位对《方法》的实施作了重点发言。
当年９月，在北京国际大屏幕显示设备展上，技术组对参展的多块显示屏进行了现场实测，并用中国计量院标定过的检测仪器对各种仪器做了比对。
以后又在北京两次开会对《方法》进行了讨论修改；于２００２年底上报信息产业部。
原计划于今年５、６月召开全体成员大会时，宣贯《方法》，但由于尚未批印，加之“非典”肆疟取消了大会，而许多会员单位又迫切希望尽快见到《方法》，为满足广大会员单位的要求，先将《方法》讨论修改稿在该刊上刊登以供大家参考。
1 范围本标准对ＬＥＤ显示屏的机械、光学、电学等主要技术性能进行了分级，并严格规定了测试方法。
本标准适用于各类ＬＥＤ显示屏（以下简称显示屏）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版适用于本部分。
ＧＢ４２０８－１９９３电工电子产品外壳防护标准ＳＪ／Ｔ１１１４１－ＸＸＸＸＬＥＤ显示屏通用规范3 分级接检测结果，将指标分为三个等级。
Ａ级：显示屏应达到的基本指标。
Ｂ级：指标高于Ａ级。
Ｃ级：指标高于Ａ级和Ｂ级。
4测试环境和测试仪表4.1测试环境除特殊规定外，测试环境如下：环境温度：１５℃～３５℃相对湿度：４０％～８０％；大气压力：８６ｋｐａ～１０６ｋｐａ；电源电压：２２０Ｖ±１０％、５０Ｈｚ±ｌＨｚ。
4.2测试仪表及软件彩色电视信号发生器Ｓ／Ｎ大于５２ｄＢ；彩色分析仪：精度大于±５％（用于测量亮度、色度等光学性能的同类仪器也可）；游标卡尺：分辨度０．０２ｍｍ；量角器：精度２°；温度计：精度±１℃；光强仪：精度大于±１０％；照度计：精度大于±１０％；示波器：１００ＭＨｚ；钢尺：长度大于１ｍ；塞规：精度大于１／１００ｍｍ亮度鉴别测试软件；灰度测试软件；帧频测试软件。
5测试方法5.1电性能5.1.l换帧频率ａ定义画面信息更新的频率ＦＨＯｂ）要求ｃ测量－－启动帧频测试软件，并在显示屏上开四个区域：Ａ１、Ａ２、Ａ３和Ａ４。
第一帧画面在区域Ａ１内显示一个“●”，第二帧画面在区域Ａ２内显示一个“■”，第三帧画面在区域Ａ３内显示一个“▲”，第四帧画面在区域Ａ４内显示一个”★“。
以上四画面为一组，并从第五帧开始按此规律循环显示；－－在显示屏上显示该测试软件，若显示屏在四个区域中都有完整的圆形，则换帧频率ＦＨ就等于计算机帧频ＦＦ，即ＦＨ＝Ｆｒ；－－在显示屏上显示该测试软件，若显示屏只在区域Ａ１和区域Ａ３中有完整的图形，或只在区域Ａ２和区域Ａ４中有完整图形，则换帧频率ＦＨ就等于计算机帧频的一半，即ＦＨ＝ＦＦ／２；－－在显示屏上显示该测试软件，若显示屏只在任意一个区域中有完整图形，则换帧频率ＦＨ就等于计算机帧频的四分之一，即ＦＨ＝Ｆｒ／４；－－在显示屏上显示该测试软件，若显示屏在四个区域中都有图形，但图形不完整被抽行或抽列，则换帧频率ＦＨ就等于计算机帧频的一半，即ＦＨ＝ＦＦ／４；－－用示波器测出计算机帧频ＦＦ，并根据上面测试结果算出换帧频率ＦＨ；－－根据表１的规定，将该指标归入相应级别。
5.1.2 刷新频率ａ定义显示屏每秒种显示数据被重复的次数ＦＣｂ）要求ｃ）测量－－显示屏亮度置最高级，灰度级置为变换的１级，双墓色显示屏为组合色，全色屏为白色；ＳＪ／Ｔ１１１４１－ＸＸＸＸ－－用示波器观察任－象素一种颜色的ＬＥＤ驱动电流波形，并测出一组驱动电流波形的周期Ｔ，则刷新频率ＦＣ＝１／Ｔ；－－按表２的规定，归入相应级别。
5.1.3占空比ａ定义在最大灰度级和最大亮度级情况下，任意一个象素在一个扫描同期内的导通时间（Ｔｏ）与扫描周期Ｔｓ）之比，以ＺＱ表示。
当ＺＱ≥ｌ时，定义为静态驱动，当ＺＱ＜ｌ时，定义为动态驱动。
ｂ要求驱动占空比通常有１／３２、１／ｌ６、１／８、１／４、１／２和１等。
ｃ）测量－－统计出显示屏一个模块的驱动电路路数Ｑ；－－数出显示屏一个模块的象大数Ｘ；－－若显示屏基色数为ＪＣ；－－驱动占空比ＺＱ＝Ｑ（Ｘ×ＪＣ）。
5.1.4 模组负载变化率ａ）定义在最高灰度和最大亮度级情况下，显示模组全亮和局部亮两种状况的亮度变化率ＢＬ。
ｂ）要求按表３。
ｃ）测量１）测量条件：环境照度变化率小于±１０％。
光探头采集范围不得小于１６个相邻象素。
２）测量步骤：在全屏黑情况下，用彩色分析仪测量显示屏的背景亮度ＢＤ以模组的１／１６方块为单位，将模组划分为若干个区域，任选一个区域作为测试区域；模组置于最高亮度级、最高灰度级并且整个模组全亮的状况下，测量该模组的亮度ＢＱ；将被测模组置于最高亮度级、最高灰度级，但模组中只有一个区域全亮，测量该区域的亮度ＢＢ；用下式算出模块亮度的变化率：ＢＬ＝（ＢＢ－ＢＱ）／（ＢＢ＋ＢＱ－２ＢＤ）Ｘ１００％；用上法分别测量计算红、绿、蓝、黄、白的亮度变化率，取其中最大值即为模组的负载变化率；按表３规定，归入相应级别。
5.1.5 灰度等级ａ）定义显示屏在同一级亮度中从零灰度到最高灰度之间的等级Ｇ。
ｂ）要求标定灰度等级Ｇ一般分为无灰度（ｌ－ｂｉｔ灰度技术）、４级（２－ｂｉｔ灰度技术）、８级（３－ｂｉｔ灰度技术）、１６级（４－ｂｉｔ灰度技术）、３２级（５－ｂｉｔ灰度技术）、６４级（６－ｂｉｔ灰度技术）、１２８级（７－ｂｉｔ灰度技术）、２５６级（８－ｂｉｔ灰度技术）等级别。
在任何一种级别中，亮度随灰度等级数应呈单调上升。
ｃ）测量１）测量条件：环境照度变化率小于±１０％；在整个测试过程中，彩色分析仪的采集范围不变。
２）测试步骤启动灰度测试软件，逐级增加灰度级，显示屏的亮度应随着灰度级的上升呈单调上升；实际友度级１＜Ｇ≤２显示屏具有ｌ－ｂｉｔ灰度技术；２＜Ｇ≤４显示屏具有２－ｂｉｔ灰度技术；４＜Ｇ≤８显示屏具有３－ｂｉｔ灰度技术；８＜Ｇ≤１６显示屏具有４－ｂｉｔ灰度技术；１６＜Ｇ≤３２显示屏具有５－ｂｉｔ灰度技术；３２＜Ｇ≤６４显示屏具有６－ｂｉｔ灰度技术；６４＜Ｇ≤１２８显示屏具有７－ｂｉｔ灰度技术；１２８＜Ｇ≤２５６显示屏具有８－ｂｉｔ灰度技术；依此类推。
5.1.6 信噪比ａ）定义在播放视频信号的情况下，信号有效值Ｓ与噪声有效值Ｎ之比（Ｓ／Ｎ）。
ｂ）要求按表４。
ｃ）测量用光强仪的光探头罩住某一象素（防止外界光的干扰），并在其后测试过程中光强仪采光探头的状况保持不变；将显示屏置于最高亮度、最大灰度，测出此状况下光强ＩＥＭ将显示屏置于最高亮度级、５０％灰度，测出此灰度级的光强ＩＥＨ；用彩色电视信号发生仪（信噪比大于５２ｄＢ），给控制系统送入白信号（ＰＡＬ制）；调节彩色电视信号发生仪的输出幅度，使象素光强等于ＩＥＨ，然后在此状态下让显示屏连续工作半小时；将视频画面冻结，测出画面冻结后该象素的光强ＩＤｉ，共重复该步骤２０次测出ＩＤ１、ＩＤ２…ＩＤ２０，找出其中三个最大的ＩＤｉ，求算术平均得到ＩＤｍａｘ，再找出其中三个最小的ＩＤｉ求算术平均得到ＩＤｍｉｎ；按下式算出信噪比Ｓ／Ｎ＝２０ｌｇ［２√２ＩＥＭ／（ＩＤｍａｘ－ＩＤｍｉｎ）］；按表４的规定，归入相应级别。
5.1.7 象素失控率ａ）定义象素失控分为盲点和常亮点两类。
整屏象素失控率Ｐｚ等于整屏盲点数与整屏常亮点数之和对整屏象素数之比。
区域象素失控率ＰＱ等于盲点数与区域常亮点数之和对区域象素数之比（区域指１００×１００的象素矩阵）。
ｂ）要求按表５。
ｃ）测量１）整屏象素失控率ＰＺ的测量：整屏显示最高灰度级红色，用目测法数出不亮的象素数ＰＦ；清屏，用目测法数出红色常亮象素数ＰＬ用下式算出红色象素失控率ＰＴＲ＝（ＰＦ＋ＰＬ／Ｐ；式中，Ｐ为全屏象素总数（Ｐ若小于一万，则按一万计算）；用同样的方法可测算出蓝色象素失控率ＰＴＢ和绿色的象素失控率ＰＴＧ；取ＰＴＲ、ＰＴＢ、ＰＴＧ中最高值认定为整屏象素失控率ＰＴ，并按表５的要求，纳入相应级别。
２）区域象素失控率ＰＱ的测量用软件做一个１００×１００象素的可移动红色方块（最高灰度级）；移动该方块找出红色盲点最稠密的区域ＡＰ；用目测法数出方块内红色盲点数Ｍ；清屏，用目测法数出ＡＰ内的红色常亮点数Ｎ；区域红色象素失控率等于Ｍ、Ｎ之和除以区域象素数（ＰＡＲ＝（Ｍ＋Ｎ）／１００００）用同样方法可测出区域绿色象素失控率ＰＡＧ和区域蓝色象素失控率ＰＡＢ。
取ＰＴＲ、ＰＲＢ、ＰＴＧ中的最高值认定为区域象素失控率ＰＱ，并按表５的要求，纳入相应级别。
5.2 光学性能5.2.1 最大亮度ａ）定义显示屏在一定环境照度下，在最高灰度级和最高亮度级下测量的亮度Ｂ。
ｂ）测量１）测量条件环境照度变化小于±１０％测量区域不得少于１６个相邻象素。
２测量步骤：显示屏全黑情况下，用彩色分析仪测量显示屏的背景亮度ＢＤ；显示屏在最高亮度级、最高灰度级情况下，用彩色分析仪测量显示屏的最大亮度度Ｂｍａｘ；实际最大亮度：Ｂ＝Ｂｍａｘ－ＢＤ；用上述方法在白平衡情况下，分别按需测量红、绿、蓝、黄、白等的最大亮度。
5.2.2 视角ａ）定义假定显示屏发光象素法线方向的亮度为ＢＦ，从显示屏左右两侧检测显示屏的亮度。
当左右两侧亮度值下降到ＢＦ／２时，称两条观测线之间的夹角θＳ（θＳ＜ｌ８０°）为显示屏水平方向的视角。
从显示屏上下两侧检测显示屏的亮度，当上下两侧的亮度值下降到ＢＦ／２时，称两条观测线之间的夹角θＣ（θＣ＜１８０°）为显示屏垂直方向的视角。
ｂ）视角的测量１）测量条件环境照度变化小于±１０％，且不存在明显的有色光源；光探头采集范围不得小于１６个相邻象素；２）水平视角测量步骤：显示屏全屏显示最高亮度级、最高灰度级的某一基色；用彩色分析仪测量方块内法线方向的亮度ＢＦ；以显示屏中心亮块为圆心，在转动半径不变的情况下，沿着水平方向向左右两侧分别转动彩色分析仪，当亮度值下降到ＢＢ＝ＢＦ／２时量出两条观测线之间的夹角θＳＸ；按同样方法量出每一种基色的水平视角，取最小值即为该显示屏的水平视角θＳ。
