CRH动车各种车型简介

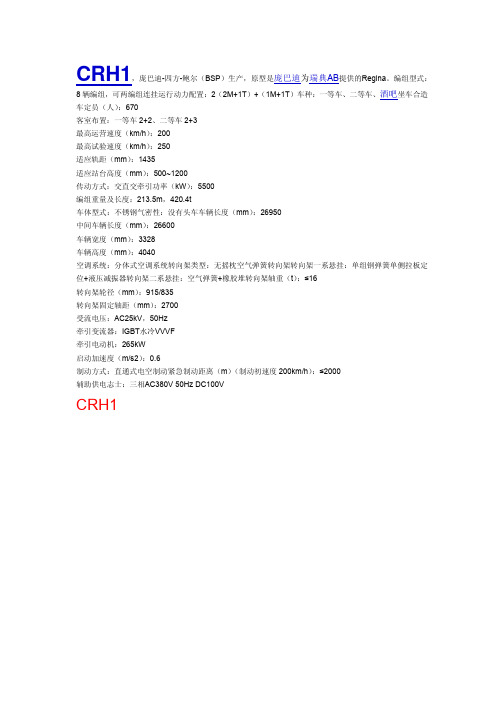

CRH1，庞巴迪-四方-鲍尔（BSP）生产，原型是庞巴迪为瑞典AB提供的Regina。
编组型式：8辆编组，可两编组连挂运行动力配置：2（2M+1T）+（1M+1T）车种：一等车、二等车、酒吧坐车合造车定员（人）：670客室布置：一等车2+2、二等车2+3最高运营速度（km/h）：200最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：500~1200传动方式：交直交牵引功率（kW）：5500编组重量及长度：213.5m，420.4t车体型式：不锈钢气密性：没有头车车辆长度（mm）：26950中间车辆长度（mm）：26600车辆宽度（mm）：3328车辆高度（mm）：4040空调系统：分体式空调系统转向架类型：无摇枕空气弹簧转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤16转向架轮径（mm）：915/835转向架固定轴距（mm）：2700受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：265kW启动加速度（m/s2）：0.6制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤2000辅助供电志士：三相AC380V 50Hz DC100VCRH1CRH1的原型CRH2，南车四方（联合日本财团）生产，原型日本新干线E2-1000。
编组形式为，4M+4T，8节编组，基本上是Mc+T+Mc+Tp+M+Tp+M+Tc。
编组型式：8辆编组，可两编组连挂运行动力配置：4M+4T 车种：一等车、二等车、酒吧坐车合造车定员（人）：610客室布置：一等车2+2、二等车2+3最高运营速度（km/h）：200（具备提速到300km/h的条件）最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：1200传动方式：交直交牵引功率（kW）：4800编组重量及长度：204.9m，345t车体型式：大型中空型材铝合金车体气密性：车内压力从4kPa降到1kPa时间大于50s头车车辆长度（mm）：25700中间车辆长度（mm）：25000车辆宽度（mm）：3380车辆高度（mm）：3700空调系统：准集中式空调系统转向架类型：DT206/TR7004B无摇枕转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤14转向架轮径（mm）：860/790转向架固定轴距（mm）：2500受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：300kW启动加速度（m/s2）：0.406制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤1800 辅助供电志士：DC100V，三相AC100V AC220V、AC400VCRH2CRH2的原型车CRH3，北车唐山机车厂（联合西门子）生产，原型ICE3。
CRH动车组全面介绍
CRH（China Railways High-speed）动车组(Train Set With Power Car)全介绍绍1由青岛四方—庞巴迪—鲍尔铁路运输设备有限公司制造，既有快速、舒适、可靠的特点，又满足了中国铁路客运的和大运量的需求。
全车设一等车、二等车、餐车等，配备有残疾卫生间。
列车定员668人，两列重联编组或提供1336个座席。
全部动力在车底下，动力分散，起动加速很快，停车也快。
沪昆线是宽体客车，车厢要宽一些，定员680人，定员比一般车多两节，灯光布置和坐椅较舒适，宽敞明亮，自动化程度较高。
最高运营速度（km/h）：200，最高试验速度（km/h）：250。
CRH（China Railways High-speed）动车组(Train Set With Power Car)全介绍2CRH2，南车四方联合日本川崎重工生产，引进技术，逐步国产化，原型日本新干线E2-1000，但动力配置从E2-1000的6M2T变为4M4T，200KM/H，最高运营速度（km/h）：250（具备提300km/h的条件，6M2T编组）最高试验速度（km/h）：2502007年1月28日，CRH2正式开始在沪杭线及沪宁线投入服务。
分配概况这些动车组于2006年11月，被分配往济南、武汉、北京、郑州、上海及南昌铁路局，每局获配一组，车辆编号分别为001、002、011、012、016及017。
CRH（China Railways High-speed）动车组(Train Set With Power Car)全介绍3CRH3是中国引进德国SiemensAG技术（部分进口）生产的时速350KM动力分散式动车组，以西门子公司制造的ICE3为原车，合作厂是北车唐山轨道客车有限公司。
2008年3月份，国内第一列国产化350km/h动车组将完成总体组装，首批3列动车组和由西门子公司制造的2列原型车已于2008年北京奥运会召开前交付京津高铁使用。
和谐号CRH5型电力动车组
发展概况
发展概况
进口车CRH5-001A的白色涂装，正停靠北京站2004年8月，铁道部展开为用于中国铁路第六次大提速里的快 速铁路、时速200公里级别的第一轮动车组技术引进招标，阿尔斯通是中标厂商之一，获得了60组高速列车的订 单。2004年10月10日，铁道部和阿尔斯通正式签订总值6.2亿欧元的合同。根据合同，阿尔斯通将7项高速列车的 关键技术转移给中国，并有3组列车会在阿尔斯通位于意大利的工厂组装，并完整付运予中国；另有6组以散件形 式付运，由中方负责组装；其余51组通过法国的技术转移，由长春轨道客车在国内生产 。
编组型式：8辆编组，可两编组连挂运行 动力配置：（3M+1T）+（2M+2T） 车种：一等车、二等车、酒吧坐车合造车 定员（人）：602+2（残疾人） 客室布置：一等车2+2、二等车2+3 最高运营速度（km/h）：250（具备提速到300km/h的条件） 最高试验速度（kmm）：500~1200
四大类型
CRH5A CRH5E
CRH5G CRH5J
CRH5A
CRH5ACRH5A由北车长春轨道客车股份有限公司负责国内生产，为8节车厢编组座车动车组，设计最高运营时 速250km/h。在不同线路运行除不高于运行速度外，也必须不高于运行的线路设计时速。五动三拖，可实现两列 重联运行。
首组CRH5A（CRH5A—5001）列车于2006年12月11日从意大利Savigliano登船运往中国，至2007年1月28日 抵达大连港口。第一组由中国生产的CRH5A（CRH5A—5010）已于2007年4月出厂。随着中国铁路第六次大提速的 实施，CRH5A动车组于2007年4月18日起，正式运行于京哈线上。由于CRH5型动车组下线时间较晚（2007年3月）， 整体试运行时间不足，导致一些潜在问题没有能够在试验中解决，而且CRH5是CRH动车组系列中唯一一款对原型 车的进行了大幅度的改动，调试的难度较高，所以CRH5A型动车组在2007年4月起正式运营初期的故障率相对比 CRH1及CRH2较高，例如制动系统、空调系统以及列车自动门的故障。而在耐寒性方面，CRH5则比CRH1及CRH2优 胜，其承受温度范围可达±40℃，因此大多数被安排于中国东北地区运用。此车型可以停靠低站台，也可以在既 有线上使用。定员有622和586两种。
中国标准动车组型号
中国标准动车组型号中国标准动车组是中国铁路客运列车的一种，是中国铁路公司在运营的动车组列车中的一种标准型号。
中国标准动车组型号的命名规则是“CRH-字母（代表车辆类型）-数字（代表车辆等级）”，其中CRH是“中国高速铁路”（China Railway High-speed）的英文缩写。
目前，中国标准动车组型号包括CRH1、CRH2、CRH3、CRH5、CRH6、CRH380A、CRH380B、CRH380C、CRH380D等多个型号。
CRH1型动车组是中国铁路客运列车中的一种标准型号，由中国北车集团公司和庞巴迪集团联合生产。
CRH1型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。
该型号的动车组具有较高的运行速度和良好的舒适性，受到了广大乘客的喜爱。
CRH2型动车组是中国铁路客运列车中的另一种标准型号，由中国南车集团公司和庞巴迪集团联合生产。
CRH2型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、京港澳高铁等。
该型号的动车组在中国高铁运输中扮演着重要的角色，为乘客提供了快速、便捷、舒适的出行体验。
CRH3型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和西门子集团联合生产。
CRH3型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、哈大高铁等。
该型号的动车组在中国高铁运输中具有较高的运行速度和较大的运输能力，为国内外乘客提供了高品质的出行服务。
CRH5型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和阿尔斯通集团联合生产。
CRH5型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。
该型号的动车组在中国铁路运输中具有良好的运行稳定性和舒适性，受到了乘客的一致好评。
CRH6型动车组是中国铁路客运列车中的又一种标准型号，由中国南车集团公司和阿尔斯通集团联合生产。
CRH6型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。
CRH-动车介绍
CRH2
CRH2(4M4T) 中国南车 四方机车车辆 股份有限公司 （联合日本川崎重工， 引进技术）负责国内生产。以川崎重 工 业 新 干 线 E2-1000 型 动 车 组 为 基 础 ， 200 公 里 级 别 （ 营 运 速 度 200KM/h，最高速度250KM/h)。 CRH2A 8节编组；250KM/H ；济南、武汉、北京、郑州及上海铁路局 CRH2B 16节编组；250KM/H ；上海铁路局 CRH2C 8节编组 (6M2T) ；350KM/H ；北京、武汉铁路局 CRH2E 16节编组(卧铺)；250KM/H；北京、上海铁路局
CRH380B 8节编组；350KM/H ；铁道部 CRH380BL 16节编组北京、上海、济南铁路局
CRH380C
CRH380C(4M4T)中国北车集团长春轨 道客车股份有限公司生产。(在CRH3C、 CRH380BL 基础上自主研发 ) 。 350 公 里级别 ( 营运最高速度 380km/h ，最高 速度400km/h)。
CRH380C 8节编组；350KM/H ；北京铁路局 CRH380CL 16节编组；350KM/H ；北京铁路局
CRH380D
CRH380D(5M3T)青岛四方庞巴迪铁路 运输设备有限公司 (BST) 生产。 350 公 里级别 ( 营运最高速度 380km/h ，最高 速度420km/h)。
CRH380D 8节编组；350KM/H ；上海铁路局 CRH380DL 16节编组；350KM/H ；上海铁路局
CRH1
CRH1(5M3T) 中国南车四方机车车辆 股份有限公司与加拿大庞巴迪的合资 公司 —— 青岛四方 - 庞巴迪铁路运输设 备有限公司（ BST ） 生产，原型车以 庞 巴 迪为 瑞典 SJ AB 提 供 的 Regaina C2008型为基础。 CRH1A 8节编组；200KM/H ；广州、广深、上海、南昌、成都铁路局 CRH1B 16节编组；250KM/H ；上海、南昌铁路局 CRH1E 16节编组(卧铺)； 250KM/H ；上海铁路局 CRH1-350 16节编组； 350KM/H ；上海铁路局；预计2012年7月至 2014年9月间交付
crh型动车组系统分类
crh型动车组系统分类中国铁路动车组（China Railway High-speed，简称CRH）是中国铁路系统的高速列车，旨在提供高效、舒适、安全的出行体验。
根据列车的不同特性和运营要求，CRH动车组系统被划分为多个分类。
下面就让我们来了解一下这些分类，并了解它们的特点和应用。
一、CRH1型动车组CRH1型动车组是中国铁路系统中的第一代高速列车，通常用于中长程运营。
这种动车组的最高时速可达到220公里/小时，并具备较好的加速性能。
同时，CRH1型动车组的车厢结构紧凑，乘坐舒适度高，内部设备齐全，满足了旅客的基本需求。
它在中国铁路系统中的运营里程较长，覆盖了许多主要线路。
二、CRH2型动车组CRH2型动车组是中国铁路系统中的第二代高速列车，用于中短程运营。
这种动车组的最高时速达到了300公里/小时，具备更好的加速性能和操作灵活性。
与CRH1型相比，CRH2型动车组提供了更高的速度和更短的行程时间，因此非常适合连接城市间的高速铁路线路。
三、CRH3型动车组CRH3型动车组是中国铁路系统中的第三代高速列车，用于长程运营。
这种动车组的最高时速为350公里/小时，是目前中国境内最快的高速列车。
CRH3型动车组采用了先进的轻量化设计和动力系统，具备较低的能耗和较高的运营效率。
它广泛应用于中国高速铁路干线，连接了许多重要城市。
四、CRH5型动车组CRH5型动车组是中国铁路系统中的第五代高速列车，用于跨区域运营。
这种动车组的最高时速可达到250公里/小时，配备了舒适的座椅和先进的车载设备。
CRH5型动车组可在不同的城市间提供快速便捷的交通连接，提高了区域间的交流和交流。
五、CRH6型动车组CRH6型动车组是中国铁路系统中的第六代高速列车，用于短程城际运营。
这种动车组的最高时速为300公里/小时，具有较小的车体和较高的载客量。
CRH6型动车组在城际交通运输中起到了重要的角色，提供了高效的城市连接服务。
综上所述，CRH型动车组系统根据列车的不同特性和运营要求进行了分类。
中国CRH动车组全车系(2015
1. CRH1A头型（大地铁，原型为Regina C2008）CRH1A-200前期（风笛在上）CRH1A-200后期（风笛在下）CRH1A-250统型CRH1ACRH1B2. CRH1E头型（原型为ZEFIRO250）CRH1B（部分为1E头型）CRH1E3. CRH1-NG头型（原型为ZEFIRO250NG）CRH1A-NG（ZEFIRO-250NG新头型）CRH1E-NG（ZEFIRO-250NG新头型）二、青岛四方-川崎CRH2系：1. CRH2A头型（带鱼，原型为新干线E2-1000系）CRH2A统型CRH2ACRH2A-2001、2042 公务车2. CRH2B头型（带鱼+丹凤眼前灯）CRH2BCRH2E3. CRH2C头型（疯带鱼）CRH2C第一阶段（标称330实际350）CRH2C第二阶段（运营350最高380）4. CRH2G头型CRH2G（原为CRH2H，后G/耐高寒、H/耐风沙及高寒两种子型号统一为G）三、唐车-西门子CRH3系：1. CRH3C头型（兔子+小舌头，原型为Velaro平台ICE-3）CRH3C四、长客-阿尔斯通CRH5系：1. CRH5A头型（驴，原型为Pendolino+SM3）CRH5ACRH5ECRH5G（原为CRH5H，后G/耐高寒、H/耐风沙及高寒两种子型号统一为G）新浪微博：@魔光老徐1. CRH380A头型（老鼠）CRH380ACRH380AL统型CRH380ACRH380A-2808 软卧CRH380A-2538公务车CRH380A（港铁涂装）六、原北车长客、唐车CRH380B/C系：1. CRH380B头型（兔子）CRH380BCRH380BLCRH380BG统型CRH380B统型CRH380BG2. CRH380C头型（鲨鱼）CRH380CL-5601（试制车，无车头银色装饰板）CRH380CL七、BST青岛四方庞巴迪CRH380D系：1. CRH380D头型（原型为ZEFIRO380）CRH380D统型CRH380D八、原南车青岛四方CRH6系：1. CRH6A头型CRH6A（橙色带涂装）CRH6F（橙色带涂装）CRH6S（彩色线条Cinova涂装）九、原北车长客、唐车CJ系：1. CJ1头型CJ1-0502（原名CRH3A，长客）2. CJ2头型（马桶）CJ2-0303（原名CRH3G，唐车）3. CRH3F头型CRH3F（非官方编号，唐车）新浪微博：@魔光老徐十、中国中车中国标准动车组：1. 青岛四方头型（蓝海豚）CRH-02072. 长客头型（金脸谱）CRH-0503十一、各型高速综合检测车：1. CRH2A-2010（2006年7月31日下线）2. CRH2C-2061（2007年12月22日下线）3. CRH5J-0501（原编号CIT001、CRH5-000，2008年6月6日下线）4. CRH2C-2068（2009年1月改造）5. CRH2C-2150（CRH380A头型，原编号CRH2-150C、CIT380A，2010年11月改造）6. CRH380AJ-0201（原编号CIT400A、CRH380A-001，2011年2月22日下线）7. CRH380BJ-0301（CRH380C头型，原编号CIT400B、CRH380B-002，2011年3月下线）8. CRH380AM-0204（原为更高速度试验列车CIT500青铜剑，2011年12月25日落成）9. CRH380AJ-0202（2014年下线）10. CRH380AJ-0203（2014年下线）11. CRH2J-0205（7·23动车事故中CRH2-139E改造重生，2015年7月6日首次亮相）新浪微博：@魔光老徐。
最全的CRH知识(铁路人必看)
最全的CRH知识（铁路人必看）中国铁路开行的CRH动车组已知有CRH1，CRH2，CRH3，CRH5，CRH380A，CRH380B，CRH6。
中国铁道部将所有引进国外技术、联合设计生产的CRH 动车组车辆均命名为“和谐号”。
CRH1中国南车四方机车车辆股份有限公司与加拿大庞巴迪的合资公司——青岛四方-庞巴迪铁路运输设备有限公司（BST）生产。
原型车以庞巴迪为瑞典AB提供的Regaina C2008为基础。
CRH1B为16节大编组动车组。
CRH1E为16节车厢的大编组卧铺动车组。
200公里级别（营运速度200KM/h，最高速度250KM/h）。
2009年9月28日，BST公司在北京与铁道部签订了80列时速350~380公里动车组订单，其中16辆编组的EMU动车组60列，8辆编组的EMU 动车组20列CRH2中国南车四方机车车辆股份有限公司（联合日本川崎重工，引进技术）负责国内生产。
以川崎重工业新干线E2-1000型动车组为基础，200公里级别（营运速度200KM/h，最高速度250KM/h)。
CRH2-B 为16节长大编组动车组，在CRH2A基础上扩编至16节。
CRH2E 为16节长大编组的卧铺电力动车组，CRH2C（300公里级别）作为京津城际高速铁路的用车在2008年8月投入使用。
标称时速300公里，最高营运时速为350公里。
CRH3中国北车集团唐山轨道客车有限责任公司（联合德国西门子，引进技术）负责国内生产。
以西门子ICE3（Velaro）为基础。
300公里级别（营运速度350KM/h，最高速度394KM/h）。
作为京津城际高速铁路的用车在2008年8月投入使用，且京津城际列车大多数为CRH3型列车。
CRH3D以CRH3C为基础的16节车厢的大编组座车动车组。
CRH5中国北车集团长春轨道客车股份有限公司（联合法国阿尔斯通，引进技术）负责国内生产。
以法国阿尔斯通的Pendolino宽体摆式列车为基础，但取消了装设的摆式功能，而车体以法国阿尔斯通为芬兰国铁提供的SM3动车组为原型。
CRH5动车组简介及其技术参数
CRH5型动车组 主要技术参数
CRH5型动车组 主要技术参数
CRH动车组 主要技术参数比较
8800
CRH动车组 主要技术参数比较
CRH1 CRH2 CRH3 CRH5
谢谢观赏
• 第二小组成员：邓瑞明、李龙飞、石金强、
吕向楠、赵志程、刘启、柳文洲、赵鑫 简介 • CRH5型动车组 编组、定员、评价 • CRH5型动车组 主要技术参数 • CRH动车组 参数对比
CRH5型动车组 简介
CRH5型电力动车组，是中华人 民共和国铁道部为实行中国 铁路第六次大提速，向法国 阿尔斯通和中国北车集团长 春轨道客车股份有限公司订 购的CRH系列高速动车组车 款之一。 CRH5型电力动车组采用动力 分散式设计，有别于TGV的 动力集中式设计，是以法国 阿尔斯通的Pendolino宽体摆 式列车为基础，但取消装设 摆式功能，而车体以芬兰铁 路的SM3动车组为原型。
CRH5型动车组 编组
编组型式：8辆编组，可两编组连挂运行 动力配置：（3M+1T）+（2M+2T） 动力单元:单元1（3m+1T） 单元2（2m+2T）
CRH5型动车组 定员
• 列车设有一等座车（ZY）、二等座车（ZE）和带酒吧的 二等座车/餐车（ZEC）。其中一等座采用2+2方式布置， 二等座为2+3布置。有38列CRH5A（编号为CRH5013A—CRH5-042A、CRH5-054A—CRH5—060A）的一 等、二等座椅均可以回转。
CRH5型动车组 评价
CRH5是目前唯一停靠在低站台的动车组，并且适 应中国东北地区的低温，因此，CRH5很受哈尔 滨铁路局、沈阳铁路局的青睐。在CRH5投入试 验时，曾经发生过刮弓事故，列车升双弓试验时 前集电弓（以列车运行方向为准）全部刮断，事 后捡拾集电弓的技术人员被撞身亡。根据乘车者 的反应，CRH5座椅舒适度较其它型号CRH动车 组逊色不少，且早期产品座椅不能旋转，容易造 成背朝列车前进方向的乘客有不适，头晕，恶心 之感，不过之后批次的CRH5修复了这个问题。
CRH系列机车型号及介绍
CRH系列机车型号及介绍CRH（China Railway High-speed）意为“中国高速铁路”。
世界上一般将高速铁路定义在时速200公里以上，中国高速铁路的时速也定义在200公里以上。
目前中国高铁机车主要有四种型号：CRH1、CRH2、CRH3和CRH5。
其中CRH1、CRH2、CRH5的设计时速在200公里以上，而CRH3的设计时速在300公里以上。
CRH1是由青岛四方-庞巴迪-鲍尔铁路运输设备有限公司（简称BSP公司）生产，四方机车占BSP公司的股权比例为50%。
CRH2是南车四方机车车辆公司引进日本川崎重工的技术，消化吸收再创新生产的，以日本新干线列车为原型，时速200公里以上。
CRH3由唐山机车厂联合西门子生产，采用德国的技术。
CRH5由长春客车厂联合阿尔斯通生产。
和谐号CRH1型中国高铁电力动车组和谐号CRH1型电力动车组D5128和谐号CRH1A型电力动车组和谐号CRH1型电力动车组（CRH1 Electric Multiple Unit Railcar），是中华人民共和国铁道部为进行中国铁路第六次大提速，于2004年起向庞巴迪运输和青岛四方庞巴迪铁路运输设备有限公司（BST）（前称“青岛四方－庞巴迪－鲍尔铁路运输设备有限公司”、BSP）订购的CRH系列高速电力动车组车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH1型电力动车组简介CRH1ACRH1型动车组的原型车是庞巴迪运输为瑞典SJAB提供的Regina C2008型。
首批订购40组，合同编号790，动车编号为CRH1-001A~CRH1-040A，编组方式是全列8节，包括5节动车配3节拖车（5M3T），最高运营速度为200km/h，全部由青岛四方－庞巴迪－鲍尔铁路运输设备有限公司（BSP）生产。
第一组CRH1于2006年8月30日在广深线进行测试。
CRH1型也是广深线首次使用电联车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CRH1A
• CRH1A型动车组的原型车是庞巴迪运输为瑞 典国家铁路提供的Regina C2008型。2004年 6月，铁道部展开为用于中国铁路第六次大 提速、时速200公里级别的第一轮高速动车 组技术引进招标，中外合资企业青岛四方庞巴迪-鲍尔铁路运输设备有限公司（BSP） 为中标厂商之一，获得了20列的订单。
• 2004年10月12日，铁道部与BSP正式签订合 同，合同编号790，铁道部代表签约方为广 州铁路（集团）公司。2005年5月30日，广 深铁路股份有限公司决定以25.83亿元人民 币的价格向BSP另外订购20列时速200公里 级别动车组，以满足广深铁路第四线于 2008年开通之后的运营需求；同年8月25日， 广深铁路公司董事会通过有关议案。而BSP 的40列时速200公里级别动车组其后最终被 定型为CRH1A。
• 首12列CRH1E型动车组编组中有1节豪华软卧车 （WG）、12节软卧车（WR）、2节二等座车（ZE） 和1节餐车（CA），全列定员618人。其中位于10号 车厢的高级软卧车每车定员16人，设8个包厢，每 个包厢2个铺位，每个包厢中均有沙发和衣柜，但 没有独立卫生间，车厢一端设有带转角式沙发的休 息室。但由第13列动车组（CRH1-073E）起取消了 高级软卧车，并以软卧车代替，全列定员增加至 642人。2009年10月，首列CRH1E出厂，并开始配属 上海铁路局。2009年11月4日，CRH1E开始上线运营， 担当来往北京、上海的D313/314次动车组列车。整 批20列CRH1E计划会在2010年8月前交付。
CRH1E
• 2007年10月31日签订的合同中另外20列动车组 将以庞巴迪新研发的ZEFIRO 250系列为基础， 为16节车厢的大编组卧铺动车组，每组包括10 节动车配6节拖车（10M6T），最高运营速度 为250km/h，将成为世界上第一种能达到 250km/h的高速卧铺动车组。编组中有1节豪华 软卧车、12节软卧车、2节二等座车和1节餐车。 列车所使用的庞巴迪MITRAC牵引系统将由庞 巴迪CPC牵引系统公司（庞巴迪在常州设立的 中外合资公司）和庞巴迪在欧洲的工厂生产。
国内动车组发展综述
1、2004年中国铁道部展开为用于中国铁路第 六次大提速的动车组技术引进招标，在 “以市场换技术”的原则下加拿大庞巴迪、 英国伯明翰，法国阿尔斯通以及德国西门 子分别签订协议，向中国北车集团和中国 南车集团的厂商全面转让关键技术，并通 过吸收的方式达到一定程度的国产化，成 为“具有我国自主知识产权”的动车组产 品系列。
CRH2E
• 除2A、2B及2C型外，四方又设计出16节长 大编组的CRH2E型卧铺电力动车组，列车编 号由CRH2E-2121开始，级别属E型（标称时 速200公里），最高营运时速为250公里。
技术参数
• • • • • • • • • • • • • • • 编组型式：4M4T，或者6M+2T可两编组连挂运行 车种：一等座车、二等座车、餐车CRH2 编组定员：610人 客室布置：一等车2+2、二等车2+3 最高运营速度：330 km/h 最高试验速度：375.3 km/h(CRH2C) 轨距：1435 mm （标准轨） 适应站台高度：1200 mm 传动方式：交-直-交 牵引功率：4800 kW 编组重量及长度：201.4m，345t 车体型式：大型中空型材铝合金车体 气密性：车内压力从4kPa降到1kPa时间大于50s 头车车辆长度：25700 mmCRH2重联 中间车辆长度：25000 mm
什么是动车组
• 1、以动车组合为特征的列车 • 2、由至少两节带驱动力的车厢（简称动车） 和若干节不带牵引力的车厢（简称拖车） 共同组成 • 3、拖动列车混编，固定编组的列车。
国内动车组——国铁“CRH”
• • • • • • 以下为国内动车组型号分类： 1、CRH1 6、CRH380A 2、CRH2 7、CRH380B 3、CRH3 8、CRH380C 4、CRH5 9、CRH380D 5、CRH6
CRH1B
• BSP在2007年10月31日再获得铁道部40列16 节编组动车组新订单，合同编号796。其中 20列是在CRH1A基础上扩编至16节车厢的大 编组座车动车组，称为CRH1B，编号为 CRH1-041B～CRH1-060B。全列16节编组中 包括10节动车配6节拖车（10M6T），其中 包括3节一等座车，12节二等座车，1节餐 车。
CRH司与加拿大庞巴迪的合资公司——青岛 四方-庞巴迪铁路运输设备有限公司（BST） 生产。
• 这是庞巴迪
技术参数
• • • • • • • • • • • • • • 编组型式：8辆编组，可两编组连挂运行 动力配置：2（2M+1T）+（1M+1T） 车种：一等车、二等车、酒吧坐车合造车 定员（人）：670 客室布置：一等车2+2、二等车2+3 最高运营速度（km/h）：200 区最高试验速度（km/h）：250 适应轨距（mm）：1435 适应站台高度（mm）：500~1200 传动方式：交直交牵引功率（kW）：5500 编组重量及长度：213.5m，420.4t 车体型式：不锈钢气密性：没有头车车辆长度（mm）：26950 中间车辆长度（mm）：26600 车辆宽度（mm）：3328
• 其最高运营速度为200—250km/h，而车体 外观不变。2009年3月5日，第一列CRH1B型 动车组完成了BSP公司内部的环形线测试， 3月8日开始在北京环行铁道试验。CRH1B动 车组在2009年4月起配属上海铁路局，运行 上海—南京、上海南—杭州的城际列车。整 批20列CRH1B动车组在2010年4月交付完毕。
CRH3
• CRH3系列由中国北车与德国西门子公司共 同研发生产。 • 这个是西门子
CRH3A
• CRH3A型动车组由中国北车主导，中国北车 所属长客股份公司和唐车公司联合设计生 产，并于2013年6月8日在长客亮相。CRH3A 型动车组以CRH380BL技术平台为基础，借 鉴了CRH380BL、CRH380CL、CRH380B、 CRH5型动车组的优点，研制开发的自主知 识产权动车组，增强了中国北车在动车组 领域关键技术领域的掌控能力。
• 2组由德国原装进口的CRH3型列车原称CRH3A ，西门子内部称为Velaro CN，原编号为CRH3002A及CRH3-004A，后改为002C及004C。第一 组进口列车在2007年12月12日在科勒非尔德举 行了隆重的交接仪式，并于2007年12月底在德 国不莱梅装船付运，在2008年1月运抵中国天 津，随后到北京环行铁道进行试验。由唐山轨 道客车在中国制造的国产化CRH3型动车组称为 CRH3C，至今已制造并配发相关铁路局38组， 编号为CRH3-001C、CRH3-003C、CRH3-005C至 CRH3-040C。
2、在此基础上进行自主创新研发。国务院又 召开会议专题研究铁路机车车辆装备有关 问题，明确提出“引进先进技术、联合设 计生产、打造中国品牌”的基本方针，确 定了引进少量原装、国内散件组装和国内 生产的项目运作模式。
车型区别
• 车型比较： 加拿大庞巴迪（CRH1）、 日本 川崎重工（CRH2）、 德国西门子（CRH3）、 法国阿尔斯通（CRH5）协议生产动车组， 涵盖了世界主要的动车组技术。CRH1、2、 3、5，A为8车厢的普通组，B为16车厢的大 编组，C为中心组而时速最高，E为卧铺动 车组，G为耐高寒型，J为高速综合检测 车。——CRH6是中国自己独立研制的， CRH380系列是改进的。
• 这一新型动车组可根据不同运营线路的需求，分别 以时速160公里、时速200公里、时速250公里三个 速度等级运行，是目前国内唯一既适合时速200～ 250公里之间客运专线、又适合时速160～250公里 之间城际铁路运行的动车组。中国北车自此拥有了 高速动车组和城际动车组全系列、谱系化产品平台。 • CRH3A型动车组是基于中国国情和运行条件下的 “中国创造”。不仅核心部件和制造技术自主化， 还能充分考虑中国复杂的地理气候条件和运营环境， 根据各地区域特点量身打造。相对于此前国内运行 的这一速度等级的动车组，该型动车组还有较强的 成本优势和售后维护优势。
• CRH3C是由德国铁路ICE3型动车组发展而来。 根据合同，西门子在德国本土制造首批3列 CRH3C列车和一些重要部件；并向中方合作伙 伴——北车集团唐山轨道客车、永济电机厂和 铁道部研究院提供技术支持和技术转让，使中 国具备相应的生产能力。唐山机车车辆厂将承 担其余57列列车的生产，第一阶段国产率是 30%，第二阶段将提高到 50%，最终将达到 70%。并且全部列车均使用中国品牌（CRH） 。
CRH3C
• CRH3C型电力动车组采用动力分布式，每列8 节编组，4动4拖（T+M+M+T+T+M+M+T），最 高运营速度达350km/h。列车设有一等座车 （ZY）1辆、二等座车（ZE）6辆和带酒吧的二 等座车（ZEC）一辆。其中一等车内座椅2+2方 式布置，二等车以2+3方式布置。除了带酒吧 的二等座车外，其他车厢所有座位均能旋转。 首尾的头车设有司机室，可双向驾驶，一等车 和酒吧车在最中间，全列车定员557人。头车 长度20.7m，中间车长度25m，车体宽度3.3m ，车体高度3.89m，列车总长200.67m，适应站 台高度1.25m。
• • • • • • • • • • • • • • • •
车辆宽度：3380 mm 车辆高度：3700 mm 空调系统：准集中式 转向架类型：DT206/TR7004B无摇枕转向架 转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器 转向架二系悬挂：空气弹簧+橡胶堆 转向架轴重：≤14 t 转向架轮径：860/790 mm 转向架固定轴距：2500 mm 受流电压：交流 25 kV，50 Hz 牵引变流器：IGBT水冷VVVF 牵引电动机：300kW 启动加速度（m/s2）：0.406 制动方式：直通式电空制动 紧急制动距离（m）（制动初速度200km/h）：≤1800 补助电源：DC100V，三相AC100V AC220V、AC400V
