下载文档原格式
工程施工材料学是一门研究工程施工中使用的各种材料的特性和应用的学科。
工程施工材料学对于保证工程质量、提高工程效益、降低工程成本具有重要意义。
本文将从工程施工材料学的定义、研究内容、作用和意义等方面进行探讨。
一、工程施工材料学的定义工程施工材料学是一门综合性学科，它以材料科学为基础，结合工程施工的实际情况，研究工程施工中使用的各种材料的特性和应用。
工程施工材料学涉及的材料包括混凝土、钢材、木材、土工材料、保温材料、装饰材料等。
二、工程施工材料学的研究内容工程施工材料学的研究内容包括以下几个方面：1. 材料的基本性质：研究材料的力学性能、物理性能、化学性能等基本性质，为工程设计提供依据。
2. 材料的制备和加工：研究材料的制备方法、加工工艺和质量控制方法，以保证材料的性能和质量。
3. 材料的应用：研究材料在工程施工中的具体应用，包括施工工艺、施工技术和管理等方面。
4. 材料的选择和评价：研究如何根据工程特点和设计要求，合理选择材料，并进行评价。
5. 材料的改性和改性技术：研究如何通过改性和改性技术，提高材料的性能和应用范围。
三、工程施工材料学的作用和意义工程施工材料学在工程施工中具有重要作用，主要体现在以下几个方面：1. 保证工程质量：工程施工材料学通过对材料的研究和应用，可以保证工程的质量和性能。
2. 提高工程效益：工程施工材料学可以提高材料的利用效率，降低工程成本，提高工程效益。
3. 促进技术创新：工程施工材料学的研究和应用，可以推动工程施工技术的发展，促进技术创新。
4. 保障人身安全：工程施工材料学可以研究出更安全、更可靠的材料，保障工程施工中的人身安全。
5. 保护环境：工程施工材料学可以研究出更环保、更可持续的材料，推动工程施工的可持续发展。
总之，工程施工材料学是一门非常重要的学科，它对于保证工程质量、提高工程效益、降低工程成本具有重要意义。
我们应该加强对工程施工材料学的研究和应用，推动工程施工技术的发展，为我国工程建设做出更大的贡献。

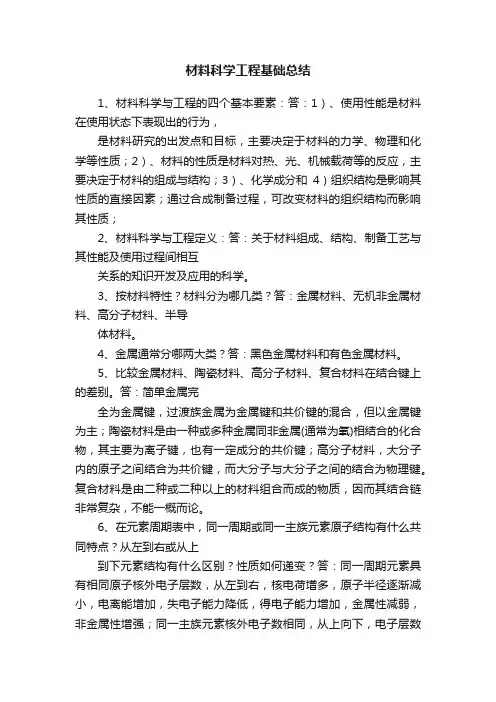

材料科学工程基础总结1、材料科学与工程的四个基本要素：答：1）、使用性能是材料在使用状态下表现出的行为，是材料研究的出发点和目标，主要决定于材料的力学、物理和化学等性质；2）、材料的性质是材料对热、光、机械载荷等的反应，主要决定于材料的组成与结构；3）、化学成分和4）组织结构是影响其性质的直接因素；通过合成制备过程，可改变材料的组织结构而影响其性质；2、材料科学与工程定义：答：关于材料组成、结构、制备工艺与其性能及使用过程间相互关系的知识开发及应用的科学。
3、按材料特性？材料分为哪几类？答：金属材料、无机非金属材料、高分子材料、半导体材料。
4、金属通常分哪两大类？答：黑色金属材料和有色金属材料。
5、比较金属材料、陶瓷材料、高分子材料、复合材料在结合键上的差别。
答：简单金属完全为金属键，过渡族金属为金属键和共价键的混合，但以金属键为主；陶瓷材料是由一种或多种金属同非金属(通常为氧)相结合的化合物，其主要为离子键，也有一定成分的共价键；高分子材料，大分子内的原子之间结合为共价键，而大分子与大分子之间的结合为物理键。
复合材料是由二种或二种以上的材料组合而成的物质，因而其结合链非常复杂，不能一概而论。
6、在元素周期表中，同一周期或同一主族元素原子结构有什么共同特点？从左到右或从上到下元素结构有什么区别？性质如何递变？答：同一周期元素具有相同原子核外电子层数，从左到右，核电荷增多，原子半径逐渐减小，电离能增加，失电子能力降低，得电子能力增加，金属性减弱，非金属性增强；同一主族元素核外电子数相同，从上向下，电子层数增多，原子半径增大，电离能降低，失电子能力增加，得电子能力降低，金属性增强，非金属性降低。
7、原子中一个电子的空间位置和能量可用哪四个量子数来决定？答：主量子数n、轨道角动量量子数li、磁量子数mi和自旋角动量量子数Si。
8、影响配位数的因素。
答：共价键数,与结合键类型有关，影响材料的密度。
原子的有效堆积（离子和金属键合）异种离子接近放出能量，不引起离子间的强相互推斥力下，近邻异号离子尽可能多，离子晶体结构更稳定。
工程材料学知识点总结一、材料的基本性质1. 密度：材料的密度是指单位体积内的质量。
密度越大，材料的质量就越大，密度越小，材料的质量就越小。
2. 弹性模量：材料的弹性模量是指材料在受力时产生弹性变形的能力。
弹性模量越大，材料的刚度就越大，抗压抗弯能力就越强。
3. 强度：材料的强度是指材料在受力时承受拉伸、压缩、剪切等力的能力。
强度越大，材料的抗拉强度、抗压强度、抗剪强度就越大。
4. 韧性：材料的韧性是指材料在受外力作用下能够吸收能量的能力。
韧性越大，材料的抗冲击性就越好。
5. 硬度：材料的硬度是指材料的抗划伤、抗刮伤能力。
硬度越大，材料就越难被划伤或刮伤。
6. 热膨胀系数：材料的热膨胀系数是指材料在温度变化时产生体积膨胀或收缩的程度。
热膨胀系数越大，材料在温度变化时的变形就越大。
二、金属材料1. 铁素体和奥氏体：铁素体是铁碳合金中的烤饼组织，具有较低的强度和硬度；奥氏体是铁碳合金中的馒头组织，具有较高的强度和硬度。
2. 钢的分类：钢可以按照成分分为碳钢、合金钢和特种钢；按照用途分为结构钢、工具钢和耐磨钢。
3. 铸铁的分类：铸铁可以按照形态分为白口铸铁和灰口铸铁；按照成分分为白口铸铁、灰口铸铁和球墨铸铁。
4. 不锈钢的特性：不锈钢具有耐腐蚀、耐高温、抗氧化等特性，适用于化工、食品加工、医疗器械等领域。
5. 铝合金的应用：铝合金具有轻质、耐腐蚀、导热性好的特性，广泛应用于航空航天、汽车、建筑等领域。
三、非金属材料1. 水泥混凝土：水泥混凝土应用广泛，常见于建筑、桥梁、水利工程等领域。
它具有强度高、耐久性好、施工方便等特点。
2. 砖瓦：砖瓦是建筑材料的重要组成部分，主要用于墙体、地面、屋面的施工。
它们具有隔热、隔音、防潮等特性。
3. 玻璃：玻璃具有透明、坚硬、抗腐蚀等特点，广泛应用于建筑、家具、日用品等领域。
4. 塑料：塑料具有轻质、耐腐蚀、可塑性好的特性，广泛应用于包装、日用品、建筑材料等领域。
5. 纤维素材料：纤维素材料主要包括木材、纸张、纺织品等，具有可再生、易加工、环保等特点。

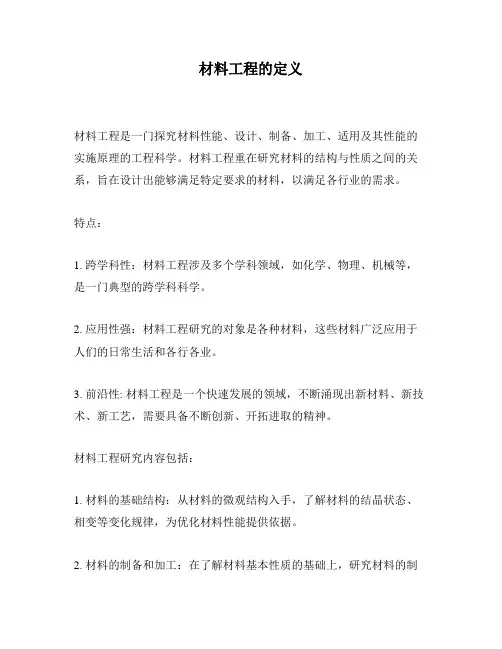

材料工程的定义
材料工程是一门探究材料性能、设计、制备、加工、适用及其性能的实施原理的工程科学。
材料工程重在研究材料的结构与性质之间的关系，旨在设计出能够满足特定要求的材料，以满足各行业的需求。
特点：
1. 跨学科性：材料工程涉及多个学科领域，如化学、物理、机械等，是一门典型的跨学科科学。
2. 应用性强：材料工程研究的对象是各种材料，这些材料广泛应用于人们的日常生活和各行各业。
3. 前沿性: 材料工程是一个快速发展的领域，不断涌现出新材料、新技术、新工艺，需要具备不断创新、开拓进取的精神。
材料工程研究内容包括：
1. 材料的基础结构：从材料的微观结构入手，了解材料的结晶状态、相变等变化规律，为优化材料性能提供依据。
2. 材料的制备和加工：在了解材料基本性质的基础上，研究材料的制
备和加工工艺和技术，以达到最佳的表面和性能要求。
3. 材料的应用性能：测试、分析、评估材料的机械、化学、光学等性能，以确定其应用范围和用途，并不断寻求提高材料性能的方法。
4. 材料的应用环境：研究材料在使用过程中承受的环境，如温度、湿度、腐蚀等因素，以提高材料的耐用性和适应性。
总之，材料工程是一门具有前瞻性和应用性的工程科学，它的发展与进步对于各领域的发展有着至关重要的作用。
1、晶格：描述原子在晶体中排列规律的三维空间几何点阵。
2、晶胞：晶格中能够代表晶格特征的最小几何单元致密度=原子所占的总体积÷晶胞的体积属于面心立方晶格的常用金属：γ铁、铝、铜、镍等。
属于体心立方晶格的常用金属：α铬、钨、钼、钒、α铁、β钛、铌等。
属于密排六方晶格的常用金属：镁、锌、铍、α钛、镉等。
晶面：晶体中由物质质点所组成的平面。
晶向：由物质质点所决定的直线。
每一组平行的晶面和晶向都可用一组数字来标定其位向。
这组数字分别称为晶面指数和晶向指数。
晶面指数的确定：晶面与三个坐标轴截距的倒数取最小整数，用圆括号表示。
如（111）、（112）。
晶向指数的确定：通过坐标原点直线上某一点的坐标，用方括号表示。
如[111]晶面族：晶面指数中各个数字相同但是符号不同或排列顺序不同的所有晶面。
这些晶面上的原子排列规律相同，具有相同的原子密度和性质。
如{110}=（110）+（101）+（011）+（101）+（110）+（011）晶向族：原子排列密度完全相同的晶向。
如<111>=[111]+[111]+[111]+[111]由于各个晶面和晶向上原子排列密度不同，使原子间的相互作用力也不相同。
因此在同一单晶体内不同晶面和晶向上的性能也是不同的。
这种现象称为晶体的各向异性。
晶粒——金属晶体中，晶格位向基本一致，并有边界与邻区分开的区域。
亚晶粒——晶粒内部晶格位向差小于2°、3°的更小的晶块。
实际金属晶粒大小除取决于金属种类外，主要取决于结晶条件和热处理工艺。
晶界——晶粒之间原子排列不规则的区域。
亚晶界——亚晶粒间的过渡区。
晶体缺陷：是指晶体中原子排列不规则的区域。
1、点缺陷2、线缺陷3、面缺陷点缺陷类型主要有三种：（1）间隙原子（2）晶格空位（3）置换原子间隙原子：在晶格的间隙处出现多余原子的晶体缺陷。
☆晶格空位：在晶格的结点处出现缺少原子的晶体缺陷线缺陷·位错：指晶体中若干列原子发生有规律的错排现象。
材料科学与工程导论及总结内容：学习材料学的基本知识；主要涉及到各种材料的组成、结构、性能、应用以及它们之间的关系。
目的：材料类专业的入门课及专业基础课之一。
了解材料的基本知识，逐步扩大材料的专业知识面，培养分析和解决有关材料问题的初步能力。
1、材料的定义与分类材料是人类用来制造有用的构件、器件或物品的物质。
材料与物质的区别：①对材料而言，可采用“好”或“不好”等字眼加以评价，对物质则不能这样；②材料总是和一定的用途相的；③材料可由一种物质或若干种物质构成；④同一种物质，由于制备方法或加工方法的不同，可成为用途各异的不同类型的材料。
按化学组成和结构特点：金属材料、无机非金属材料、高分子材料、复合材料按材料性能：结构材料、功能材料按使用领域：建筑材料、电子材料、耐火材料、医用材料……2、材料的地位和作用材料是人类社会发展的基础和先导，是人类社会进步的里程碑和划时代的标志。
材料、能源、信息被称为人类社会的“三大支柱”。
纵观人类利用材料的历史，可以清楚地看到，每一种重要新材料的发现和应用，都把人类支配自然的能力提高到一个新的水平。
材料科学技术的每一次重大突破都会引起生产技术的重大变革，甚至引起一次世界性的技术革命，大大地加速社会发展的进程，从而把人类物质文明推向前进。
人类文明的发展史就是材料的发展史材料的发展史就是人类文明的发展史石器时代、青铜器时代、铁器时代、• • •、半导体时代新材料是高技术发展的基础，是工业革命和产业发展的先导3、材料的性质材料性质：是材料的功能特性和效应的描述，是材料对电.磁.光.热.机械载荷的反应。
材料性质描述：力学性质：强度、硬度、刚度、塑性、韧性材料在力的作用下所表现出的特性即为材料的力学性质。
（1）弹性模量弹性模量是指材料在弹性极限范围内，应力与应变（即与应力相对应的单位变形量）的比值，用E表示，即：（2）强度在外力作用下，材料抵抗变形和断裂的能力称为强度。
(有多种强度类型）材料在外力作用下发生塑性变形的最小应力叫屈服强度，用σs表示。
工程材料学期末总结一、引言工程材料学是广大工程学科中一门非常重要的基础课程。
本学期工程材料学的学习过程对我来说是一次非常有收获的经历，通过学习，我对工程材料的种类、性能和应用有了更深刻的认识。
以下是对本学期工程材料学学习的总结和体会。
二、课程学习内容及方面总结1. 工程材料的基本概念和原理在工程材料学的学习中，我们首先了解了工程材料的基本概念和原理。
工程材料是指用于各种工程中的材料，如金属材料、非金属材料和复合材料等。
学习中我们重点学习了工程材料的分类、材料的物理性能和机械性能，以及工程材料的应用等方面。
2. 金属材料金属材料在工程中应用广泛，因此我们在学习中也重点学习了金属材料的性质和应用。
金属材料的性质包括力学性能、物理性能、化学性能等方面。
我们学习了金属材料的强度、硬度、韧性等力学性能，以及电导率、导热率等物理性能。
通过学习，我对不同金属材料的性能有了更深入的了解，也明白了金属材料选择的原则和方法。
3. 非金属材料除了金属材料，非金属材料也是工程中常用的材料。
在学习中，我们主要学习了塑料材料、陶瓷材料和复合材料等非金属材料。
塑料材料的特点是质轻、化学稳定性好等，陶瓷材料的特点是硬度大、耐高温等。
复合材料则是由不同种类材料通过特定工艺融合而成的材料，具有综合性能优异的特点。
4. 材料在工程中的应用工程材料学学习的重点之一是材料在工程中的应用。
我们学习了不同材料在工程中的应用，包括材料的选择、设计和使用等方面。
在学习中，我们通过案例分析和实际工程应用，了解了不同材料在不同工程领域的应用情况。
这对于我们今后的工程设计和项目管理非常有帮助。
三、课程学习中的问题与解决在学习过程中，我也遇到了一些问题，通过努力学习和请教老师同学，逐渐解决了这些问题。
1. 难以理解的概念和原理在工程材料学学习中，有一些概念和原理比较抽象，理解起来有一定困难。
对于这些问题，我在课后主动请教了老师和同学，通过课外阅读和实验操作等方式，加深了自己对这些概念和原理的理解。
材料学概论基础知识点总结一、材料学概论概念及发展历程材料学是一门研究材料结构、性能、加工工艺及应用的学科，是现代工程技术和科学研究的基础。
材料学的研究对象主要包括金属材料、无机非金属材料、有机高分子材料和复合材料等。
材料学概论是材料学的基础课程，主要介绍材料学的基本概念、发展历程、分类、性能和应用等内容。
材料学的发展可以追溯到古代，人类在生产和生活中使用各种原始材料制作工具、器物、建筑等。
随着工业革命的到来，材料学得到了迅速的发展，尤其是在20世纪以来，材料科学和工程学得到了迅速发展，涌现了一大批优秀的材料科学家和工程师，推动了材料学的发展。
二、材料的分类和基本性能1. 材料的分类材料按其化学成分和组织结构可分为金属材料、无机非金属材料、有机高分子材料和复合材料四大类。
根据材料的性能和用途，还可以进一步细分为结构材料、功能材料和特种材料等。
金属材料是由金属元素组成的材料，具有亲密的金属结合，通常具有优良的导电性、导热性和塑性等特点，广泛应用于工程技术中。
无机非金属材料是由非金属元素或其化合物组成的材料，主要包括陶瓷、硅酸盐、玻璃等，具有高硬度、抗热、抗腐蚀等特点，广泛应用于建筑、电子、化工等领域。
有机高分子材料是由含碳的高分子化合物组成的材料，主要包括塑料、橡胶、纤维等，具有轻质、良好的可塑性和绝缘性能，广泛应用于包装、建筑、医疗、轻工等领域。
复合材料是由两种或两种以上的不同材料组合而成的新材料，具有多种材料的优点，广泛应用于航空航天、汽车、建筑、体育用品等领域。
2. 材料的基本性能材料的性能是材料的重要特征，反映了材料在特定工程条件下的行为。
材料的基本性能包括力学性能、物理性能、化学性能、热性能、电性能等。
力学性能包括强度、硬度、韧性、塑性、抗疲劳性等，是材料抵抗外部力量影响的能力。
物理性能包括密度、导热性、导电性、磁性、光学性能等，是材料与外部物理环境相互作用的特性。
化学性能包括腐蚀性、氧化性、渗透性等，是材料与各种化学介质相互作用的特性。

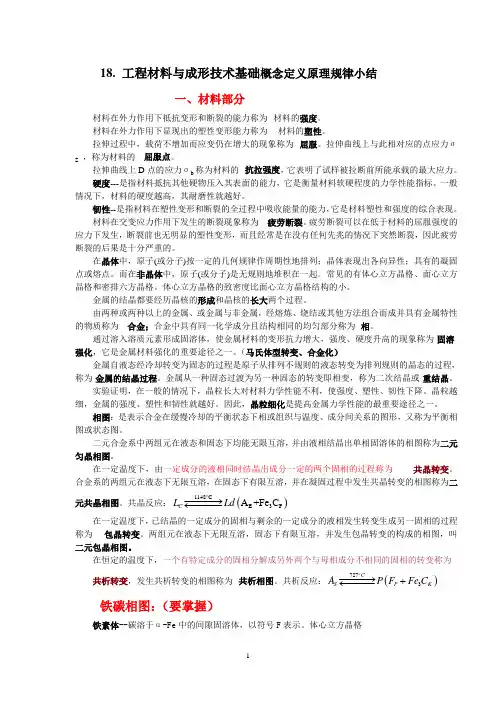

18. 工程材料与成形技术基础概念定义原理规律小结一、材料部分材料在外力作用下抵抗变形和断裂的能力称为--材料的强度。
材料在外力作用下显现出的塑性变形能力称为 --材料的塑性。
拉伸过程中，载荷不增加而应变仍在增大的现象称为--屈服。
拉伸曲线上与此相对应的点应力σS ，称为材料的---屈服点。
拉伸曲线上D 点的应力σb 称为材料的--抗拉强度，它表明了试样被拉断前所能承载的最大应力。
硬度---是指材料抵抗其他硬物压入其表面的能力，它是衡量材料软硬程度的力学性能指标。
一般情况下，材料的硬度越高，其耐磨性就越好。
韧性--是指材料在塑性变形和断裂的全过程中吸收能量的能力，它是材料塑性和强度的综合表现。
材料在交变应力作用下发生的断裂现象称为---疲劳断裂。
疲劳断裂可以在低于材料的屈服强度的应力下发生，断裂前也无明显的塑性变形，而且经常是在没有任何先兆的情况下突然断裂，因此疲劳断裂的后果是十分严重的。
在晶体中，原子(或分子)按一定的几何规律作周期性地排列；晶体表现出各向异性；具有的凝固点或熔点。
而在非晶体中，原子(或分子)是无规则地堆积在一起。
常见的有体心立方晶格、面心立方晶格和密排六方晶格。
体心立方晶格的致密度比面心立方晶格结构的小。
金属的结晶都要经历晶核的形成和晶核的长大两个过程。
由两种或两种以上的金属、或金属与非金属，经熔炼、烧结或其他方法组合而成并具有金属特性的物质称为---合金；合金中具有同一化学成分且结构相同的均匀部分称为--相。
通过溶入溶质元素形成固溶体，使金属材料的变形抗力增大，强度、硬度升高的现象称为-固溶强化，它是金属材料强化的重要途径之一。
（马氏体型转变、合金化）金属自液态经冷却转变为固态的过程是原子从排列不规则的液态转变为排列规则的晶态的过程，称为-金属的结晶过程。
金属从一种固态过渡为另一种固态的转变即相变，称为二次结晶或-重结晶。
实验证明，在一般的情况下，晶粒长大对材料力学性能不利，使强度、塑性、韧性下降。
1.工程材料学：是材料学的实用部分,主要阐述金属材料的成分、组织、性能及应用等方面的一般规律。
2.材料的分类1、金属材料①黑色金属—铁和以铁为基的合金(钢、铸铁等)②有色金属—黑色金属以外的所有金属及其合金。
2、高分子材料①塑料—主要指工程塑料。
又分热塑性和热固性塑料。
②合成纤维—由单体聚合而成再经过机械处理成纤维材料。
③橡胶—经硫化处理，弹性优良的聚合物.④胶粘剂—分树脂型、橡胶型和混合型。
3,陶瓷材料4,复合材料3.金属键：金属正离子与自由电子间的静电作用，使金属原子结合起来形成金属整体，这种结合方式称为金属键。
4.离子键：当正电性金属原子与负电性非金属原子形成化合物时，通过外层电子的重新分布和正、负离子间的静电作用而相互结合，故称这种结合键为离子键。
5.共价键：当两个相同的原子或性质相差不大的原子相互接近时，它们的原子间不会有电子转移。
此时原子间借共用电子对所产生的力而结合，这种结合方式称为共价键。
6.分子键：这种存在于中性的原子或分子之间的结合力称为分子键。
共价键晶体和离子键晶体结合最强，金属键晶体次之，分子键晶体最弱。
7.晶体：材料中的原子（离子、分子）在三维空间呈规则、周期性排列。
非晶体：原子无规则堆积，也称为“过冷液体”。
8.晶体中原子（分子和离子）在空间的规则排列的方式称为晶体结构。
把每一个原子抽象成一个点，把这些点用假想直线连接起来，构成空间格架，称为晶格。
晶格中的每个点称为结点，由一系列原子所组成的平面称为晶面，由两个原子之间连线所指的方向称为晶向。
组成晶格的最小几何组成单元称为晶胞。
9.①体心立方晶格特点：具有相当高的强度和较好的塑性。
这种晶格的金属有：铬、钼、钨、钒和铁（912℃以下，α—Fe ）等。
晶胞原子数：2，原子半径：致密度：0.68致密度=Va /Vc。
②面心立方晶格特点：塑性良好。
这种晶格的金属有：铝、钢、镍和铁（912℃—1394℃，γ—Fe)等。
晶格常数：a=b=c；晶胞原子数：4，原子半径：致密度：0.74.③密排六方晶格属于密排六方晶格的金属有C（石墨）Be、Mg、Zn、Cd、α-Co、Ti等。
大物重点题：练习一8 ，练习二7 ，练习三6，练习四6教材第十章例6练习五8，练习六5，练习七9，第十一章例1练习八6，7 练习九7,8 第十二章例4练习十7，练习十一6，练习十二9，第十三章例11工程材料概念定义原理规律小结一、材料部分材料在外力作用下抵抗变形和断裂的能力称为材料的强度。
材料在外力作用下显现出的塑性变形能力称为材料的塑性。
拉伸过程中，载荷不增加而应变仍在增大的现象称为屈服。
拉伸曲线上与此相对应的点应力σS，称为材料的屈服点。
拉伸曲线上D点的应力σb称为材料的抗拉强度，它表明了试样被拉断前所能承载的最大应力。
硬度是指材料抵抗其他硬物压入其表面的能力，它是衡量材料软硬程度的力学性能指标。
一般情况下，材料的硬度越高，其耐磨性就越好。
韧性是指材料在塑性变形和断裂的全过程中吸收能量的能力，它是材料塑性和强度的综合表现。
材料在交变应力作用下发生的断裂现象称为疲劳断裂。
疲劳断裂可以在低于材料的屈服强度的应力下发生，断裂前也无明显的塑性变形，而且经常是在没有任何先兆的情况下突然断裂，因此疲劳断裂的后果是十分严重的。
在晶体中，原子(或分子)按一定的几何规律作周期性地排列；晶体表现出各向异性；具有的凝固点或熔点。
而在非晶体中，原子(或分子)是无规则地堆积在一起。
常见的有体心立方晶格、面心立方晶格和密排六方晶格。
体心立方晶格的致密度比面心立方晶格结构的小。
金属的结晶都要经历晶核的形成和晶核的长大两个过程。
由两种或两种以上的金属、或金属与非金属，经熔炼、烧结或其他方法组合而成并具有金属特性的物质称为合金；合金中具有同一化学成分且结构相同的均匀部分称为相。
通过溶入溶质元素形成固溶体，使金属材料的变形抗力增大，强度、硬度升高的现象称为固溶强化，它是金属材料强化的重要途径之一。
（马氏体型转变、合金化）金属自液态经冷却转变为固态的过程是原子从排列不规则的液态转变为排列规则的晶态的过程，称为金属的结晶过程。
金属从一种固态过渡为另一种固态的转变即相变，称为二次结晶或重结晶。
实验证明，在一般的情况下，晶粒长大对材料力学性能不利，使强度、塑性、韧性下降。
晶粒越细，金属的强度、塑性和韧性就越好。
因此，晶粒细化是提高金属力学性能的最重要途径之一。
相图：是表示合金在缓慢冷却的平衡状态下相或组织与温度、成分间关系的图形，又称为平衡相图或状态图。
二元合金系中两组元在液态和固态下均能无限互溶，并由液相结晶出单相固溶体的相图称为二元匀晶相图。
在一定温度下，由一定成分的液相同时结晶出成分一定的两个固相的过程称为共晶转变。
合金系的两组元在液态下无限互溶，在固态下有限互溶，并在凝固过程中发生共晶转变的相图称为二元共晶相图。
共晶反应：()1148C E 3F A +Fe C C L Ld −−−→←−−−在一定温度下，已结晶的一定成分的固相与剩余的一定成分的液相发生转变生成另一固相的过程称为包晶转变。
两组元在液态下无限互溶，固态下有限互溶，并发生包晶转变的构成的相图，叫二元包晶相图。
在恒定的温度下，一个有特定成分的固相分解成另外两个与母相成分不相同的固相的转变称为共析转变，发生共析转变的相图称为共析相图。
共析反应：()7273C S P K A P F Fe C −−−→+←−−−铁碳相图：（要掌握）铁素体-碳溶于α-Fe 中的间隙固溶体，以符号F 表示。
体心立方晶格奥氏体-碳溶于γ-Fe 中的间隙固溶体，以符号A 表示。
面心立方晶格渗碳体-是一种具有复杂晶格结构的间隙化合物，分子式为Fe 3C 。
珠光体—是铁素体和渗碳体组成的两相机械混合物，常用符号P 表示。
莱氏体-是奥氏体和渗碳体组成的两相机械混合物，常用符号L d 表示。
一般机械零件和建筑结构主要选用低碳钢和中碳钢制造。
如果需要塑性、韧性好的材料，就应选用碳质量分数小于0．25％的低碳钢；若需要强度、塑性及韧性都好的材料，应选用碳质量分数为0.3％~0.55％的中碳钢；而一般弹簧应选用碳质量分数为0.6％~0.85％的钢。
对于各种工具，主要选用高碳钢来制造，其中需要具有足够的硬度和一定的韧性的冲压工具，可选用碳质量分数为0.7％~0.9％的钢制造；需要具有很高硬度和耐磨性的切削工具和测量工具，一般可选用碳质量分数为1.0％~1.3％的钢制造。
钢在高温时为奥氏体组织，而奥氏体的强度低、塑性好，有利于塑性变形。
因此，钢材的轧制或锻压，一般都是选择在奥氏体区的适当温度范围内进行。
钢在热处理时，首先要将工件加热，使之转变成奥氏体组织，这一过程也称为奥氏体化。
奥氏体晶粒越细，其冷却产物的强度、塑性和韧性越好。
随着合金中碳质量分数的增加，合金的熔点越来越低，所以铸钢的熔化温度与浇注温度都要比铸铁高得多。
共晶成分的铁碳合金，不仅其结晶温度最低，其结晶温度范围亦最小(为零)。
因此，共晶合金有良好的铸造性能。
热处理是将金属或合金在固态下经过加热、保温和冷却等三个步骤，以改变其整体或表面的组织，从而获得所需性能的一种工艺。
C曲线（等温转变曲线，也称为“TTT”曲）表明了过冷奥氏体转变温度、转变时间和转变产物之间的关系。
左边一条为转变开始线，右边一条为转变终了线。
1．珠光体型转变——高温转变(A1~550℃)：珠光体(P)、索氏体(S)和托氏体(T)。
2．贝氏体型转变——中温转变(550℃~Ms)下贝氏体强度和硬度高(50—60HRC)，并且具有良好的塑性和韧度。
3．马氏体型转变——低温转变(Ms~M f) 马氏体是碳在α-Fe中的过饱和固溶体。
产生很强的固溶强化效应，使马氏体具有很高的硬度。
在c曲线的下面还有两条水平线，上面一条为马氏体转变开始的温度线(以Ms表示)，下面一条为马氏体转变终了的温度线(以Mf表示)。
过冷奥氏体的连续冷却转变曲线(CCT曲线)Ps和Pf分别为过冷奥氏体转变为珠光体的开始线和终了线，两线之间为转变的过度区，KK'线为转变的终止线，当冷却到达此线时，过冷奥氏体便终止向珠光体的转变，一直冷到Ms点又开始发生马氏体转变。
v1相当于炉冷(退火)，转变产物为珠光体。
v2和v3相当于以不同速度的空冷(正火)，转变产物为索氏体和托氏体。
v4相当于油冷，转变产物为托氏体、马氏体和残余奥氏体。
V5相当于水冷，转变产物为马氏体和残留奥氏体。
退火：将钢加热到一定温度并保温一定时间．然后随炉缓慢冷却的热处理工艺。
降低硬度、改善切削加工性能，消除残余应力。
正火：将钢加热到Ac3(对于亚共析钢)或A Ccm(对于过共析钢)点以上30-50℃，保温一定时间后，在空气中冷却，从而得到珠光体类组织的热处理工艺。
提高钢的强度和硬度。
淬火是以获得马氏体组织为目的的热处理工艺，最常用的淬火冷却介质是水和油。
提高钢的硬度和耐磨性；获得优异综合力学性能。
回火：将淬火钢重新加热到Ac1以下某一温度，经适当保温后冷却到室温的热处理工艺。
调质处理：淬火后再进行高温回火处理。
调质处理得到的是回火索氏体组织，具有良好的综合力学性能。
力学性能与正火相比，不仅强度高，而且塑性和韧性也较好。
冷处理：把淬冷至室温的钢继续冷却到-70—80℃(或更低的温度)保持一段时间，使残余奥氏体转变为马氏体。
时效：将淬火后的金属工件，置于室温或低温加热下保持适当时间，以提高金属强度（和硬度）的热处理工艺。
表面淬火：将工件表面层淬硬到一定深度，而心部仍保持未淬火状态的一种局部淬火法。
表面硬度高、耐磨性好，而心部韧性好。
化学热处理：将工件置于一定的介质中加热和保温，使介质中的活性原子渗人工件表层，改变其表面层的化学成分、组织和性能的热处理工艺。
分为渗碳、氮化、碳氮共渗、渗硼、渗铝等。
主要目的是提高工件的表面硬度、耐磨性以及疲劳强度，有时也用于提高零件的抗腐蚀性、抗氧化性。
可控气氛热处理：向炉内通人一种或几种一定成分的气体，通过对这些气体成分的控制，使工件在热处理过程中不发生氧化和脱碳。
形变热处理：将形变与相变结合在一起的一种热处理新工艺。
能获得形变强化与相变强化的综合作，是一种既可以提高强度，又可以改善塑性和韧性的最有效的方法。
激光热处理：(1)激光加热表面淬火；(2)激光表面合金化。
气相沉积技术：利用气相中发生的物理、化学反应，生成的反应物在工件表面形成一层具有特殊性能的金属或化合物的涂层。
钢的牌号：普通碳素结构钢如Q235—A。
优质碳素结构钢：两位数字表示平均碳质量分数，单位为万分之一如钢号45。
碳素工具钢：“T”后跟碳质量分数的千分之几如“T8”。
铸钢ZG270--500表示屈服强度为270MPa、抗拉强度为500MPa的铸钢。
合金结构钢该类钢的钢号由“数字+合金元素+数字”三部分组成。
前两位数字表示钢中平均碳质量分数的万分之几；合金元素用化学元素符号表示，元素符号后面的数字表示该元素平均质量分数。
当其平均质量分数<1.5％时，一般只标出元素符号而不标数字。
合金工具钢：编号前用一位数字表示平均碳质量分数的千分数，如9CrSi钢，表示平均碳质量分数为0.9％(当平均碳质量分数≥1%时，不标出其碳质量分数)，合金元素Cr、Si的平均质量分数都小于1.5％的合金工具钢。
高速钢（高合金工具钢）的钢号中一般不标出碳质量分数，仅标出合金元素的平均质量分数的百分数，如W6Mo5Cr4V2。
滚动轴承钢高碳铬轴承钢属于专用钢，该类钢在钢号前冠以“G”，其后为Cr+数字来表示，数字表示铬质量分数的千分之几。
例如GCrl5钢，表示的平均质量分数铬为1.5％的滚动轴承钢。
特殊性能钢特殊性能钢的碳质量分数也以千分之几表示。
如“9Crl8"表示该钢平均碳质量分数为0.9％；1Cr18Ni9Ti表示该钢平均碳质量分数为0.１％左右，铬平均质量分数铬为1８％，镍平均质量分数铬为９％，钛平均质量分数铬为1％左右。
但当钢的碳质量分数≤0.03％及≤0.08％时，钢号前应分别冠以00及0表示。
如00Crl8Nil0，0Crl9Ni9等。
合金元素在钢中的作用：1．强化铁素体--溶于铁素体，产生固溶强化作用；2．形成合金碳化物；3．阻碍奥氏体晶粒长大；4、提高钢的淬透性；5．提高回火稳定性。
渗碳钢通常是指经渗碳、淬火、低温回火后使用的钢，碳在0.10％~0.25％之间。
调质钢一般指经过调质处理后使用的碳素结构钢和合金结构钢，碳0.27％~0.50％之间。
铸铁是碳质量分数大于 2.11％的铁碳合金。
主要由铁、碳、硅、锰、硫、磷以及其他微量元素组成。
铸铁具有优良的铸造性、切削加上性、减摩性、吸震性和低的缺口敏感性，加之其熔炼铸造工艺简单，价格低廉，所以铸铁是机械制造业中最重要的材料之一。
铸铁力学性能标注部分为一组数据时表示其抗拉强度值；为两组数据时，第一组表示抗拉强度值，第二组表示伸长率值，两组数字之间用“—”隔开。
