浙江大学《机械设计基础》第十三章概念自测题

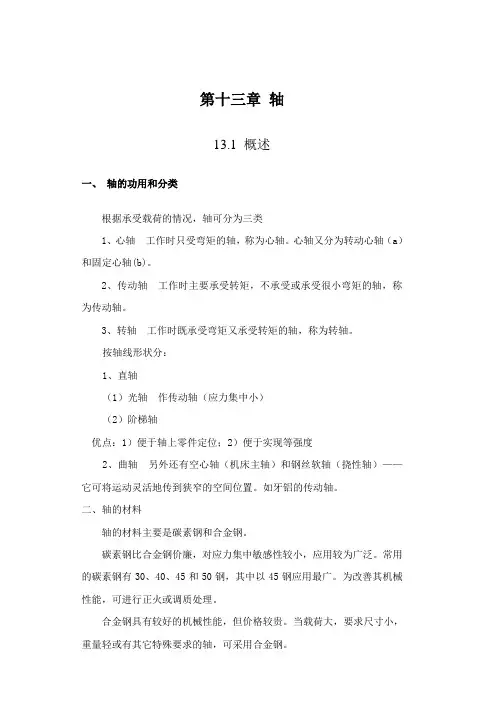

第十三章轴13.1 概述一、轴的功用和分类根据承受载荷的情况，轴可分为三类1、心轴工作时只受弯矩的轴，称为心轴。

心轴又分为转动心轴（a）和固定心轴(b)。

2、传动轴工作时主要承受转矩，不承受或承受很小弯矩的轴，称为传动轴。

3、转轴工作时既承受弯矩又承受转矩的轴，称为转轴。

按轴线形状分：1、直轴（1）光轴作传动轴（应力集中小）（2）阶梯轴优点：1）便于轴上零件定位；2）便于实现等强度2、曲轴另外还有空心轴（机床主轴）和钢丝软轴（挠性轴）——它可将运动灵活地传到狭窄的空间位置。

如牙铝的传动轴。

二、轴的材料轴的材料主要是碳素钢和合金钢。

碳素钢比合金钢价廉，对应力集中敏感性较小，应用较为广泛。

常用的碳素钢有30、40、45和50钢，其中以45钢应用最广。

为改善其机械性能，可进行正火或调质处理。

合金钢具有较好的机械性能，但价格较贵。

当载荷大，要求尺寸小，重量轻或有其它特殊要求的轴，可采用合金钢。

球墨铸铁容易获得复杂的形状，而且吸振性好，对应力集中敏感性低，适用于制造外形复杂的轴，如曲轴和凸轮轴等。

注意：①由于碳素钢与合金钢的弹性模量基本相同，所以采用合金钢并不能提高轴的刚度。

②轴的各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（喷丸、滚压）对提高轴的疲劳强度有显著效果。

三、轴设计的基本要求和设计步骤1、具有足够的承载能力2、具有合理的结构形状13.2 轴的结构设计轴的结构设计就是确定轴的外形和全部结构尺寸。

但轴的结构设计原则上应满足如下要求：1)轴上零件有准确的位置和可靠的相对固定；2)良好的制造和安装工艺性；3)形状、尺寸应有利于减少应力集中；4）尺寸要求。

一、轴上零件的定位和固定轴上零件的定位是为了保证传动件在轴上有准确的安装位置；固定则是为了保证轴上零件在运转中保持原位不变。

作为轴的具体结构，既起定位作用又起固定作用。

1、轴上零件的轴向定位和固定：轴肩、轴环、套筒、圆螺母和止退垫圈、弹性挡圈、螺钉锁紧挡圈、轴端挡圈以及圆锥面和轴端挡圈等。

第十三章习题册参考答案绪论0-1 判断题1× 2× 3× 4√ 5√ 6× 7×0-2 填空题1确定的相对 2机械 3零件 4构件0-3 选择题1A 2A 3A 4A 5A一、机构的自由度1-1 判断题1× 2√ 3× 4× 5× 6× 7√8√ 9× 10√ 11√ 12× 13× 14×1-2 填空题1运动副 2独立 32 4低 5机构自由度 6机架1-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12A 13A1-4 解：a F=3n－2p l－p h=3×3－2×4－0=1b F=3n－2p l－p h=3×5－2×7－0=1c F=3n－2p l－p h=3×3－2×4－0=1d F=3n－2p l－p h=3×3－2×4－0=1e F=3n－2p l－p h=3×3－2×4－0=1f F=3n－2p l－p h=3×3－2×4－0=1g F=3n－2p l－p h=3×3－2×4－0=11-5 解：a F=3n－2p l－p h =3×5－2×7－0=1b滚子中心存在局部自由度,F=3n－2p l－p h=3×8－2×11－1=1c E处存在复合铰链,F=3n－2p l－p h=3×5－2×6－1=2d F=3n－2p l－p h=3×6－2×8－1=1e滚子中心存在局部自由度,两移动副处之一为虚约束,三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f齿轮、杆和机架以转动副相连处存在复合铰链,F=3n－2p l－p h=3×4－2×4－2=2g F=3n－2p l－p h=3×3－2×3－0=3h滚子中心存在局部自由度,F=3n－2p l－p h=3×3－2×3－2=1i中间三根杆以转动副相连处存在复合铰链,=3n－2p l－p h=3×7－2×10－0=1 j左边部分全为虚约束,三根杆以转动副相连处存在复合铰链,F=3n－2p l－p h=3×5－2×7－0=11-6 解：a该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0 b该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0 c该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题1× 2× 3√ 4× 5√ 6× 7√8√ 9√ 10× 11× 12√ 13× 14×15√ 16× 17× 18√ 19× 20√ 21×22× 23× 24× 25√2-2 填空题1低 2转动 33 4连杆,连架杆 5曲柄,摇杆6最短 7曲柄摇杆 8摇杆,连杆 92 10＞11运动不确定 12非工作时间 13惯性 14大15中的摆动导杆机构有,中的转动导杆机构无 16机架 17曲柄18曲柄滑块 19双摇杆 20双曲柄机构 21无,有2-3 选择题1A 2C 3B 4A 5B 6B 7A8C 9A 10A 11A 12C 13C 14A15A 16A 17A 18A 19A 20A 21A2-4 解：a双曲柄机构,因为40+110<70+90,满足杆长条件,并以最短杆为机架b曲柄摇杆机构,因为30+130<110+120,满足杆长条件,并以最短杆的邻边为机架c双摇杆机构,因为50+100>60+70,不满足杆长条件,无论以哪杆为机架都是双摇杆机构d双摇杆机构,因为50+120=80+90,满足杆长条件,并以最短杆的对边为机架2-5 解：1由该机构各杆长度可得l AB+ l BC＜l CD+ l AD,由此可知满足杆长条件,当以AB杆或AB杆的邻边为机架时该机构有曲柄存在2以l BC或l AD杆成为机架即为曲柄摇杆机构,以l AB杆成为机架即为双曲柄机构,以l CD杆成为机架即为双摇杆机构2-6 解：1曲柄摇杆机构由题意知连架杆CD杆不是最短杆,要为曲柄摇杆机构,连架杆AB杆应为最短杆0<l AB≤300 mm且应满足杆长条件l AB+l BC≤l CD+l AD,由此可得0<l AB≤150mm 2双摇杆机构由题意知机架AD杆不是最短杆的对边,要为双摇杆机构应不满足杆长条件①AB杆为最短杆0<l AB≤300mm时,l AB+l BC>l CD+l AD,由此可得150mm<l AB≤300mm②AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC>l CD+l AB,由此可得300mm≤l AB<450mm③AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD>l CD+l BC,由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm,550mm<l AB<1150 mm3双曲柄机构要为双曲柄机构,AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC≤l CD+ l AB,由此可得450mm≤l AB ≤500mm②AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD≤l CD+l BC,由此可得500mm≤l AB ≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a b c d e 各机构压力角和传动角如图所示,图a 、d 机构无死点位置,图b 、c 、e 机构有死点位置2-8 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出A 、D 、C 三点,如图所示4连接AC ,以AC 为边作角的另一角边线,与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点,连接DC 1和DC 2得摇杆的另一极限位置两个5从图中量得AC =71mm,AC 1=26mm,AC 2=170mm 6当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ,5mm .4821=+⨯=AC AC l BC μ 7当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ,5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为、和、; 2-9 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=4.1612.112.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出滑块的两极限位置C 1、C 2两点,如图所示4连接C 1C 2,以C 1C 2为直角边作直角三角形C 1C 2P ,使∠C 1C 2P =90°－θ=° 5以C 2P 为直径作圆O6将C 1C 2偏移e 值,与圆O 交于A 点,连接AC 1和AC 2, 7从图中量得AC 1=34mm,AC 2=82mm,则：24mm 212=⨯=AC AC l AB －μ,58mm 221=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为24mm 和58mm; 2-10 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3014.114.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出机架AC ,如图所示 4根据摇杆的摆角等于极为夹角作出摇杆的两极限位置 5过A 点作摇杆两极限位置的垂线,得垂足点B 1、B 2 6从图中量得AB 1=23mm,则26m m 1=⨯=AB l AB μ 答：曲柄的长度为26mm; 2-11 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=0111118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出D 、C 1、C 2三点,如图所示 4过D 点作C 1D 的垂线,并与C 1C 2的连线交于A 点 5从图中量得AD =220mm,AC 1=234mm,AC 2=180mm,则：27mm 212=⨯=AC AC l AB －μ, 207mm 212=+⨯=AC AC l BC μ,220m m =⨯=AD l AD μ答：曲柄的长度为27mm,连杆的长度为207mm,机架的长度为220mm;三、凸轮机构3-1 判断题1√ 2× 3√ 4× 5× 6× 7× 8× 9√ 10√ 11√ 12√ 13√ 14√ 15× 16√ 17√ 18√ 19× 3-2 填空题1使用 2盘形 3凸轮轮廓 4变曲率 5行程 6行程 7轮廓 8凸轮的转角,从动件的位移 9最小 10法线 11大 12等速 13小 14许用压力角 15低 16大 17大 18内凹 19抛物线 20刚性 3-3 选择题1B 2A 3A 4A 5A 6C 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A 17B 18A 19A 20C 21D 22A 23B 24D 25B 26B 27C 3-4 解：1凸轮的基圆和基圆半径的标注如图所示2从动件的位移线图s-t 和升程h 的标注如图所示 3-5 解：凸轮的位移线图如图所示;3-6 解：1凸轮的位移线图如图所示2凸轮的位移线图如图所示3-7 解：所设计对心直动尖顶从动件盘形凸轮机构如图所示3-8 解：所设计偏置直动滚子从动件盘形凸轮机构如图所示3-9 解：各凸轮机构中b、c点的压力角如图所示四、间歇运动机构4-1 判断题1√ 2√ 3× 4√ 5√ 6× 7× 8×4-2 填空题1周期性 2棘轮 3内 42 5锯4-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A五、联接5-1 判断题1× 2√ 3√ 4× 5√ 6√ 7×8× 9× 10× 11× 12√ 13× 14×15× 16× 17√ 18× 19× 20√ 5-2 填空题1牙型 2大 3越高 4自锁性 54 6螺钉 7拧紧力矩 8防松 9一致 10摩擦 11直线 12梯形 13传力,传导,调整 14右 15轴和毂,挤压 16轴的直径,轴头 17A,B,C,C 18增加键的长度 19B 2080 5-3 选择题1B 2A 3A 4C 5D 6C 7B 8A 9A 10D 11B 12A 13B 14B 15C 16A 17B 18A 19A 20B 21A 22B 23A 24B 25C 26B 27D 28B 29C 30A 31A 32A 33A 34D 35A 36A 37A 38A 39A 40A 41A 42B 43A 44D 45A 5-4 解：该螺栓连接为松螺栓连接,其强度条件为：[]214Fσσπd =≤ 拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235138.24MPa 1.7s σσS=== 则：114.56mm d ≥== 查教材表5-2可知,选小径d 1=,公称直径d =20mm 的粗牙普通螺纹; 答：拉杆螺纹的直径为M20;5-5 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 0Ra CF F F zmf=≥,查教材表5-2可知,M16的螺栓的小径d 1=;取C =,则： 答：该螺栓组能承受的横向载荷应不大于; 5-6 解：该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 各螺栓所受轴向工作载荷220005500N 4Q E F F n=== 各螺栓所受残余预紧力F R =,各螺栓所受总轴向拉力F a =F E +F R = F E =×5500=8800N拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235156.67MPa 1.5s σσS===则：19.64mm d查教材表5-2可知,选小径d 1=,公称直径d =12mm 的粗牙普通螺纹; 答：所求螺栓直径为M12; 5-7 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 材料为35钢,其315MPa s σ=,取安全系数S =,则：[]315210MPa 1.5s σσS===查教材表5-2可知,M16的螺栓的小径d 1=;则：0Ra CF F F zmf=≥,[]221420.15 3.1413.83521024.27kN 5.2 5.2 1.2R zmf πd σF C ⨯⨯⨯⨯⨯≤==⨯答：允许承受的最大载荷不大于;5-8解：1确定螺杆的直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ F a =W =20kN材料为45钢,其355MPa s σ=,该连接不需严格控制预紧力,取安全系数S =4,则：查教材表5-2可知,选小径d 1=,公称直径d =24mm 的粗牙普通螺纹; 2确定扳手手柄的最小长度查教材表5-2可知公称直径d =24mm 粗牙普通螺纹中径d 2=,则：122.05120221102.55mm 200ad F L F ⨯≥==,取L =1103mm 答：1螺杆直径为M24;2扳手手柄的最小长度为1103mm; 5-9解：1校核螺栓的剪切和挤压强度该螺栓连接为受横向工作载荷的铰制孔螺栓连接：剪切强度条件为：[]204F ττm πd =≤；挤压强度条件为：[]p 0p σδσ≤=d F查教材表5-3可知：级的螺栓的σbp =800Mpa ；σs =640Mpa ；查教材表5-4可知：s τ=,s p =则：[]640256MPa 2.5sτστS ===；bp p p800320MPa 2.5σσS ⎡⎤===⎣⎦ 2204424237.72MPa 256MPa /41 3.1412F τm πd ⨯===<⨯⨯；p 02423 5.27MPa<320MPa 2023F σd δ===⨯ 答：所用螺栓满足剪切和挤压强度要求 2平键的选择及强度校核选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b =16mm,h = 10mm,L = 70mm;键的标记为：键 16×70 GB/T 1096 —2003;答：所选择的键不满足强度要求; 5-10解：该螺栓连接为受横向工作载荷的普通螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 级的螺栓的640MPa s σ=,取安全系数S =,则：[]640426.67MPa 1.5s σσS===取C =,则：31.263012.115kN 660.166510a CT F fr -⨯≥==⨯⨯⨯则： 查教材表5-2可知,可选小径d 1=,公称直径d =10mm 的粗牙普通螺纹; 答：螺栓直径为M10; 5-11解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 受力分析如图所示将外载荷P 向螺栓组中心简化得螺栓组所受的转矩T 和横向载荷P 横向载荷P = 10000N ；转矩T =⨯ = 3000000 N ·mm,方向如图所示由于横向载荷作用每个螺栓受到的横向力1234100002500N 44P P P P P F F F F ======由于转矩作用每个螺栓受到的横向力12347071N 4T T T T T F F F F r ======由图可知,螺栓1、2所受的横向力相等,螺栓3、4所受的横向力相等,且螺栓1、2所受的横向力最大,其值为m =1,取C =,则：1 1.29013.867603.5N 10.16a CF F mf ⨯≥==⨯ 查设计手册可知,可选小径d 1=,公称直径d =36mm 的粗牙普通螺纹;答：该螺栓组螺栓的小径须大于,可选M36的螺栓;5-12 解：略 5-13解：1确定螺柱直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 每个螺栓平均承受的轴向工作载荷：223.1431607536N 448E πpDF z ⨯⨯===⨯ 取残余预紧力F R =,则各螺栓所受总轴向拉力F a =F E +F R = F E =×7536=级螺栓的400MPa s σ=,按控制预紧力取安全系数S =,则：[]400266.67MPa 1.5sσσS === 则：111.03mm d ≥查教材表5-2可知,可选小径d 1=,公称直径d =16mm 的粗牙普通螺纹; 2确定螺柱分布直径取螺柱间距为5d ,则055816203.82mm 3.14zd D π⨯⨯===,取D 0=200mm答：连接螺栓直径可选M16的粗牙普通螺纹,分布直径为200mm; 5-14解：1平键类型和尺寸选择安装齿轮处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 25mm,h = 14mm,L =80mm;键的标记为：键 25×80 GB/T 1096 —2003;安装联轴器处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 20mm,h = 12mm,L =100mm;键的标记为：键 20×100 GB/T 1096 —2003;2平键连接强度的校核安装齿轮处平键强度校核：()()p 4480046.18MPa 100~120MPa 90148025T σdhl⨯===<⨯⨯-安装联轴器处平键强度校核：()()p 4480047.62MPa 50~60MPa 701210020T σdhl⨯===<⨯⨯-所选择的平键满足强度要求 答：所选择的平键满足强度要求5-15解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 22mm,h = 14mm,L =100mm;此键的标记为：键 22×100 GB/T 1096 —2003;2传递的最大扭矩查教材表5-7得σp =100 ~ 120Mpa,取σp =120Mpa答：能传递的最大扭矩不大于·m;5-16解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b= 25mm,h= 14mm,L = 90mm;此键的标记为：键 25×90 GB/T 1096 —2003;2平键连接强度的校核所选择的平键满足强度要求答：所选择的平键为键 25×90 GB/T 1096 —2003;经验算该键满足强度要求;六、带传动和链传动6-1 判断题1× 2× 3√ 4√ 5× 6× 7×8√ 9× 10× 11√ 12× 13√ 14√15× 16× 17× 18× 19× 20× 21√22× 23× 24√ 25×6-2 填空题1中心角,120° 2两侧,40° 3梯形,7,Y4初拉力,摩擦系数,小轮包角 5越大 65~25 7小8带的基准长度 9平行,对称平面应在同一平面 10小11传动比 12张紧轮 13摩擦力 14可以15弹性滑动,打滑 16打滑 1710 18外19主 20小 214 22型号 23主24绳芯 25平均,瞬时 26链轮的多边效应27不能保持恒定的瞬时传动比；传动平稳性差；工作时有噪音等28偶,奇 29疲劳破坏,胶合 30外链板与销轴31制造精度的影响,致使各排链的载荷分布不均32大,跳齿 33少,冲击,动载荷6-3 选择题1C 2B 3B 4A 5A 6A 7C8A 9B 10B 11A 12A 13C 14A15C 16A 17A 18C 19A 20D 21D22A 23A 24B 25A 26A 27A 28A29D 30B 31B 32A 33B 34A 35B36A 37B 38C6-4解：1小轮包角2带的几何长度查教材表6-3可知,选带的基准长度L d=2800mm3不考虑带传动的弹性滑动时大带轮转速1221d d n d i n d ==,11221460150547.5r /min 400d d n d n d ⨯===4滑动率ε=时大带轮的实际转速()12211d d n d i n d ε==-,()()11221146015010.015539.3r /min 400d d n d εn d -⨯⨯-=== 答：1小轮包角为°；2带的几何长度为,应选带的基准长度2800mm ；3不考虑带传动的弹性滑动时大带轮转速min ；4大带轮的实际转速min;6-5解：1确定带的基准长度L d查教材表6-3可知,选带的基准长度L d =1600mm 2确定实际中心距a 取实际中心距a =530mm 3计算所需带的根数z查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =3根答：1带的基准长度L d =1600mm ；2实际中心距a =530mm ；3所需带的根数为3根;6-6解：查教材表6-3可知,选带的基准长度L d =1600mm 取实际中心距a =460mm查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,查教材表6-8取工作情况系数K A =答：能传递的最大功率为; 6-7解： 1选择V 带型号查教材表6-8取工作情况系数K A =,故：c 1.17.58.25kW A P K P =⨯=⨯= 根据P c 和n 1,由图6-12选用A 型普通Ｖ带; 2确定大小带轮基准直径由1选择知小带轮基准直径d d1的取值范围为112~140mm,又由教材表6-5知此范围内d d1只有112mm 、125mm 、140mm 三种取值,现选取d d1=125mm;则：根据教材表6-2选从动轮基准直径d d2=280mm; 3验算带速带速在5~25m/s 范围内,带速合适; 4求V 带的基准长度和中心距初定中心距的取值范围0283.5810a ≤≤,现取初定中心距a 0=500mm 带的初定长度：查教材表6-3可知,选带的基准长度L d =1600mm 带传动的中心距：d d0016001648500476mm 22L L a a --≈+=+=取实际中心距a =476mm中心距变动范围为452~500mm 5验算小轮包角α1=°>120°,合适;6确定带的根数查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =5根7计算单根Ｖ带的预紧力 查教材表6-1得q =m,则： 8计算带轮轴上的压力 9带轮结构设计略 6-8解： 1求链节数由教材表6-9查得链节距p=取链节数L p=1322求链所能传动的最大功率由教材图6-25查得P0=10kW,查表6-11得K A=,查表6-12得K Z=,单排链取K m=1,则：答：1链节数L p=132；2链所能传动的最大功率P=10kW;6-9解：由教材表6-9查得链节距为p=的链号为12A由n1=min、链号12A查教材图6-25可得P0=20kW6-10解：由教材表6-9查得满足极限载荷Q = 50kN的链号为16A,链节距为p=由教材图6-25查得P0=40kW,查表6-12得K Z=,单排链取K m=1,则：答：链能传递的功率为;6-11解：1选择链号由传动比i= 3查教材表6-10 取z1=25,则z2=i z1=3×25=75查表6-11取K A=,查表6-12取K z=,单排链取K m=1,由式6-22b得根据P0=和n l=720r/min查教材图6-25可选链号10A2确定润滑方式由表6-9查得链节距p=答：由链号10A,v=s,查图6-26,可选择油浴或飞溅润滑;6-12解：1两轮的合理转向如图所示2两轮的包角如图所示3V带与带轮接触处的弯曲应力分布如图所示,σb1＞σb24载荷过大时,打滑首先出现在小带轮处;由于小带轮上的包角小于大带轮上的包角,因此小带轮上的总摩擦力相应地小于大带轮上的总摩擦力,故打滑首先出现在小带轮处5d11 3.1410014607.64m/s 601000601000πd n v ⨯⨯===⨯⨯,带速在5~25m/s 范围内,带速合适6-13解：图a 、b 、c 所示的链传动布置中链轮均按逆时针旋转七、齿轮传动7-1 判断题1√ 2× 3× 4√ 5× 6× 7× 8√ 9× 10√ 11√ 12√ 13√ 14√ 15× 16× 17× 18√ 19× 20× 21× 22× 23× 24× 25× 26× 27√ 28× 29× 30√ 31× 32√ 33× 34× 35× 7-2 填空题1基圆,基圆 220° 3等于,大于 4恒定,不变 5两轮的模数相等、压力角相等 6≥1,实际啮合线段/基圆齿距 7轴向力,8°～25° 8两轮的模数相等、压力角相等、螺旋角大小相等方向相反9右,14°30′,3mm 10相切,相割,相离11正,弯曲 1217 13少,小 14≤350HBS,齿面点蚀 15轮齿折断 16高20～50HBS,5～10mm 17齿面磨损 18硬度 19相反,相同 20相同,不同 21多 22 2320～40 24少,大,弯曲 25浸油 2610 27直径大小 28500 29铸造30同时参加啮合的齿对数 7-3 选择题1B 2C 3A 4C 5B 6B 7C 8B 9C 10D 11D 12D 13A 14D 15B 16D 17A 18C 19A 20C 21A 7-4解：1啮合线N 1N 2如图所示；2节点P 如图所示；3两轮的节圆如图所示 7-5解：分度圆直径：11 2.52050mm d mz ==⨯=,22 2.540100mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021) 2.555mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25) 2.543.75mm d z h c m **=--=-⨯-⨯⨯= 基圆直径：b11cos 50cos 2046.985mm d d α==⨯= 标准中心距：125010075mm 22d d a ++=== 答：两轮的分度圆直径分别为50mm 、100mm,两轮的齿顶圆直径分别为55mm 、105mm,两轮的齿根圆直径分别为、,两轮的基圆直径分别为、,标准中心距为75mm;7-6解： 模数：12221204mm 2040a m z z ⨯===++ 分度圆直径：1142080mm d mz ==⨯=,22440160mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021)488mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25)470mm d z h c m **=--=-⨯-⨯⨯=答：两轮的模数为4mm,两轮的分度圆直径分别为80mm 、160mm,两轮的齿顶圆直径分别为88mm 、168mm,两轮的齿根圆直径分别为70mm 、150mm;7-7解：1验算齿面接触疲劳强度查表7-6取载荷系数K =,查表7-7取弹性系数Z E =22175325z u z ===,275mm b b ==,1132575mm d mz ==⨯= []Hlim H H S σσ=,查表7-4取Hlim1580MPa σ=、Hlim2300MPa σ=,Hlim Hlim2300MPa σσ== 查表7-8取H 1.1S =,[]Hlim H H300272.73MPa 1.1S σσ===满足齿面接触强度要求; 2验算齿根弯曲强度查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=[]FFE F S σσ=,查表7-4取FE1450MPa σ=、FE2230MPa σ=,查表7-8取F 1.25S =[]FE1F1F450360MPa 1.25S σσ===,[]FE2F2F 230184MPa 1.25S σσ=== 满足齿根弯曲强度要求;答：齿面接触强度和齿根弯曲强度均满足 7-8解：开式齿轮传动主要失效形式是齿面磨损和齿根折断, 由[]1Fa SaF F 212KTY Y bm z σσ=≤得齿轮所能传递的最大转矩21F 1max Fa Sa[]2bm z T K Y Y σ=⋅查表7-6取载荷系数K =,b =b 2=40mm查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=考虑磨损对齿厚的影响[]FE F F0.7S σσ=⨯,查表7-4取FE1FE2120MPa σσ==,查表7-8取F 1.3S =F1Fa1Sa 2[]64.6214.232.91 1.56Y Y σ==⨯,F2Fa2Sa2[]64.6216.362.27 1.74Y Y σ==⨯,F F1F2Fa Sa Fa1Sa1Fa2Sa2[][][]min ,14.23Y Y Y Y Y Y σσσ⎧⎫==⎨⎬⎩⎭齿轮传动传递的最大功率1max 1max 66118583.33500.62kW 9.55109.5510T n P ⋅⨯===⨯⨯ 答：该齿轮传动所能传递的最大功率为; 7-9解：1选择材料、确定许用应力1由表7-4选小齿轮材料用38SiMnMo 调质,硬度为260HBS,σHlim1=720MPa,σFE1=590MPa,大齿轮材料为40Cr 调质,硬度为230HBS,σHlim2=700MPa,σFE2=580MPa;属软齿面传动,二者的硬度差为30HBS;2由表7-8取S H =,S F =,许用应力[]Hlim1H1H720654.55MPa 1.1S σσ===,[]H2700636.36MPa 1.1σ== []FE1F1F590472MPa 1.25S σσ===,[]F2580464MPa 1.25σ== 2按齿面接触强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=25,z 2=iz 1=×25=80,实际传动比80 3.225i ==3小齿轮传递的转矩 4计算小齿轮分度圆直径由表7-6取载荷系数K =,由表7-9取齿宽系数d 1φ=,由表7-7取弹性系数Z E =2,则：5模数1153.24 2.13mm 25d m z ===,由表7-1取标准值m = 齿轮分度圆直径：11 2.52562.5mm d mz ==⨯=,22 2.580200mm d mz ==⨯=6齿宽d 1162.562.5mm b d φ==⨯=,取b 2=63mm,b 1=68mm7中心距3验算轮齿的弯曲强度由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2= 故所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-10解：1选择材料、确定许用应力1由表7-4大、小齿轮材料均选用40Cr 调质后表面淬火,小齿轮齿面硬度为52HRC,σFE1=720MPa,大齿轮齿面硬度为50HRC,σFE2=700MPa;属硬齿面传动;2由表7-8取S F =,考虑磨损对齿厚的影响,许用应力[]FE F F0.7S σσ=⨯[]FE1F1F7200.70.7403.2MPa 1.25S σσ=⨯=⨯=,[]F27000.7392MPa 1.25σ=⨯= 2按齿轮弯曲强度设计1齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=73,实际传动比73 4.2917i ==2小齿轮传递的转矩 3计算齿轮模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.6φ=由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=Fa1Sa1F1 3.07 1.530.0116[]403.2Y Y σ⨯==,Fa2Sa2F2 2.26 1.750.0101[]392Y Y σ⨯== 由表7-1取m =3mm 4齿宽d 10.631730.6mm b d φ==⨯⨯=,取b 2=32mm,b 1=37mm其他计算从略; 7-11解： 螺旋角：n 12()4(2150)arccos arccos 184********m z z a β+⨯+'''===⨯ 分度圆直径：n 1142188.73mm cos cos184748m z d β⨯==='''齿顶圆直径：a11n 288.732496.73mm d d m =+=+⨯= 齿根圆直径：f11n 2.588.73 2.5478.73mm d d m =-=-⨯=答：螺旋角为847418'''︒,分度圆直径分别为、,齿顶圆直径分别为、,齿根圆直径分别为、;7-12解：小齿轮传递的转矩：6611109.55109.551079583.33N mm 1200P T n =⨯⨯=⨯⨯=⋅ 小齿轮分度圆直径：n 1132886.96mm cos cos15m z d β⨯=== 圆周力：1t1t 212279583.331830.34N 86.96T F F d ⨯==== 径向力：t1n r1r2tan 1830.34tan 20689.69N cos cos15F F F αβ⨯==== 轴向力：a1a 2t1tan 1830.34tan15490.44N F F F β===⨯= 答：作用在两个齿轮上的圆周力为,径向力为,轴向力为;7-13解：1选择材料、确定许用应力1由表7-4选大、小齿轮材料均用40Cr,并经调质后表面淬火,齿面硬度为50~55HRC,σHlim1=σHlim2=1200MPa,σFE1=σFE2=720MPa,属硬齿面传动;2由表7-8取S H =1,S F =,许用应力[][]Hlim1H1H2H12001200MPa 1S σσσ====,[][]FE1F1F2F 720576MPa 1.25S σσσ==== 2按齿根弯曲强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=61,实际传动比61 3.5917i ==3小齿轮传递的转矩 4初选螺旋角β=15o 5计算法向模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.5φ= 当量齿数：1v1331718.86cos cos 15z z β===,v236167.69cos 15z == 由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=[]Fa1Sa1F1 2.97 1.550.0080576Y Y σ⨯==,[]Fa2Sa2F2 2.29 1.730.0069576Y Y σ⨯== 由表7-1取标准值m n = 6中心距n 12() 2.5(1761)100.94mm 2cos 2cos15m z z a β+⨯+===⨯,取实际中心距a =101mm7修正螺旋角 8齿轮分度圆直径n 11 2.51744.03mm cos cos15739m z d β⨯===''',n 22 2.561157.97mm cos cos15739m z d β⨯==='''9齿宽d 10.544.0322.02mm b d φ==⨯=,取b 2=25mm,b 1=30mm3验算齿面接触强度由表7-7取弹性系数Z E =2 所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-14解：分度圆锥角：11219arctanarctan 26335438z z δ'''===, 分度圆直径：1151995mm d mz ==⨯=,22538190mm d mz ==⨯= 齿顶圆直径：a1112cos 9525cos 263354103.94mm d d m δ'''=+=+⨯⨯= 齿根圆直径：f1112.4cos 95 2.45cos 26335484.27mm d d mδ'''=-=-⨯⨯=锥距：1106.21mm 2R === 齿顶角和齿根角：a f 1.2 1.25arctan arctan 31359106.21m R θθ⨯'''====顶锥角：a11a 26335431359294753δδθ'''''''''=+=+= 根锥角：f 11f 26335431359231955δδθ'''''''''=-=-=答：分度圆锥角分别为453326'''︒、66263'''︒,分度圆直径分别为95mm 、190mm,齿顶圆直径分别为、,齿根圆直径分别为、,锥距为,齿顶角和齿根角为95313'''︒,顶锥角分别为357429'''︒、50466'''︒,根锥角为559123'''︒;7-15解：小锥齿轮传递的转矩：661139.55109.551029843.75N mm 960P T n =⨯⨯=⨯⨯=⋅ 小锥齿轮分度圆直径：11425100mm d mz ==⨯= 小锥齿轮分度圆锥角：11225arctan arctan 22371160z z δ'''=== 小锥齿轮齿宽中点的分度圆直径：m111sin 10050sin 22371180.77mm d d b δ'''=-=-=圆周力：N d T F F m t t 98.78377.8075.29843221121=⨯=== 径向力、轴向力：N F F F t a r 28.248117322cos 20tan 98.738cos tan 1121='''︒⨯︒⨯===δα 答：作用在两个齿轮上的圆周力为,齿轮1的径向力和齿轮2的轴向力为,齿轮1的轴向力和齿轮2的径向力为;7-16解：1两图在K 点的圆周力和轴向力的方向如图所示 2两图各轮的转向如图所示 3斜齿轮的旋向如图所示 7-17解：1齿轮2的轮齿旋向及转动方向如图所示 2两轮在啮合点处各力的方向如图所示 7-18解：1从动轮2的转动方向如图所示 2各轮在啮合点处各力的方向如图所示 7-19解：1其它各轴的转向如图所示2齿轮2、3、4的轮齿旋向如图所示3各轮齿在啮合处的三个分力方向如图所示7-20解：1斜齿轮3和斜齿轮4的轮齿旋向如图所示2圆锥齿轮2和斜齿轮3所受各力的方向如图所示八、蜗杆传动8-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8×9× 10√ 11× 12× 13√ 14× 15√8-2 填空题1斜,齿轮 2低,好,1、2、4、6 3越大 4低5合金钢,渗碳淬火,锡青铜 6m a1=m t2=m,αa1=αt2=α ,γ=β旋向相同7斜齿轮齿条的啮合 8mq 9直径系数 10蜗轮11浸油,压力喷油8-3 选择题1C 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12D 13B 14A15A 16A 17A 18B8-4解：1各图未注明的蜗杆或蜗轮的转动方向如图所示2a图蜗轮左旋,b图蜗杆左旋,c图蜗轮右旋,d图蜗轮右旋3各图蜗杆和蜗轮在啮合点处的各分力方向如图所示a bc d8-5解：1各轮的转动方向如图所示2斜齿圆柱齿轮3、4和蜗轮2、6的轮齿螺旋线方向如图所示 8-6解：25.1345312===z z i ,()()m m 5.157531055.05.02=+⨯⨯=+=z q m a 答：传动比为,标准中心距为; 8-7解：11轮为左旋,2轮为右旋,4轮为顺时针转动 22轮各分力的方向如图所示 3根据中心距相等2cos 2)(4321d d z z m a n +=+=β,解得9105120'''=β根据γtan 33mz d =,解得6381110'''=γ 34341213434ηηi i T i T T == 解得m N 03.4394⋅=T答：斜齿轮螺旋角为12°50′19″,蜗杆导程角11°18′36″,作用在蜗轮上转矩为·m8-8解：1蜗杆旋向如图所示,蜗轮右旋 2蜗轮啮合点处各力的方向如图所示3轴向力和圆周力方向反向,径向力方向不变 4m m 64881=⨯==mq d ,m m 48060822=⨯==mz d ,mm 272248064221=+=+=d d a 答：蜗杆的分度圆直径为64mm,蜗轮的分度圆直径为480mm,传动的中心距为272mm;九、轮系9-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8√ 9√ 10× 9-2 填空题1固定 2周转 3首轮,末 4行星,差动 5行星,差动 6定轴,差动,行星 7行星轮,中心轮 8行星架 9－n H ,转化轮系 10大,简单 9-3 选择题1A 2B 3B 4C 5A 6B 9-4解：1根据213d r r +=和齿轮1、2、3模数相同得：60202202213=⨯+=+=z z z 2该轮系为定轴轮系,其传动比为： 3min r/45.1773.51001515===i n n 4各轮转向如图所示答：齿轮3的齿数为60,轮系的传动比为,n 5大小为min,各轮的转向如图所示; 9-5解：1该轮系为定轴轮系,其传动比为：2各轮转向如图所示答：n 4的大小为min,各轮的转向如图所示; 9-6解：1该轮系为定轴轮系,其传动比为： 2各轮转向如图所示答：n 8的大小为40r/min,各轮的转向如图所示; 9-7解：1该轮系为周转轮系,其传动比为： 25.128010003113－－===n n i 答：n 3=－80 r/min ,i 13=－; 9-8解：1根据2231r r r r ++='和各轮模数相等得：202025652213==='－－－－z z z z 2该轮系为周转轮系,其传动比为：n H 的转向与n 1相同答：齿轮3的齿数为20,n H 的大小为min,n H 的转向与n 1相同; 9-9解：该轮系为周转轮系,其传动比为：n H 的转向与n 1相反答：行星架H 的转速的大小为min,n H 的转向与n 1相反; 9-10解：1该轮系为周转轮系,其自由度F =3n ―2p l ―p h =3×4―2×4―3=1,该轮系为行星轮系2该轮系为周转轮系,其传动比为：208013213231H 13－－－－－====z z z z z z n n n n i H H ,03=n =H i 1 5n 1与n H 转向相同答：图示轮系为行星轮系,轮系的传动比为5,n 1与n H 转向相同;十、轴承10-1 判断题1× 2√ 3× 4√ 5× 6√ 7× 8√ 9√ 10× 11√ 12√ 13× 14× 15√ 10-2 填空题1滑动,滚动 2承受轴向载荷,轴向承载,越大3外圈,内圈,滚动体,保持架 4阻力小,冲击 5向心,推力 660 7深沟球轴承,6312 8轴向承载 9点蚀,磨损,塑性变形 10接触式,非接触式 11外圈,承载 12液体摩擦,非液体摩擦 13向心,推力 14散热,减小接触应力,吸振,防锈 15内表面 16间歇,低,轻 17滑动18形成楔形油楔,相对运动,有一定粘度的润滑油 19低,高 20磨损,胶合10-3 选择题1D 2A 3A 4D 5C 6B 7B 8A 9C 10B 11A 12A 13A 14A 15B 16C 17A 18A 19A 20A 21A22D 23C 24A 25A 26C 27A 28A 29B 30A 10-4解： 1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选6207轴承,查教材附表3得6207轴承的C =25500N,C 0r =15200N2求当量动载荷F a /C or = 720/15200= ,根据F a /C or 值由教材表10-7线性插值求e 值0.220.260.220.0470.0280.0560.028e --=--,0.247e = F a /F r =720/1770=>e ,由教材表10-7查得X =,根据F a /C or 值由教材表10-7线性插值求Y 值1.99 1.71 1.990.0470.0280.0560.028Y --=--, 1.8Y = P =XF r +YF a =×1770+×720=3求轴承寿命查教材表10-8取f t =1,表10-9取f p = 所选轴承6207不合适改选6307轴承按照上述步骤重新计算,此处不再详细计算,只给出计算结果如下：C =33200N,C 0r =19200N,F a /C or = ,e =,F a /F r =>e ,X =,Y =,P =,L h =12089h>6000h答：所选轴承6307合适 10-5解：P =F r =1500N,查教材表10-8取f t =1,表10-9取f p =,查教材附表3得6309轴承的C =52800N答：该轴承满足使用寿命要求 10-6解： 1选择轴承根据轴承类型为角接触球轴承和轴颈70mm 从表中选择7214C 轴承 2计算轴承寿命P =40600N,查教材表10-8取f t =1,表10-9取f p =,从表中查得7214C 轴承的C =69200N3判断轴承的压紧和放松当A +S 2<S 1时,轴承1被压紧,轴承2被放松答：1选择7214C 轴承；2轴承寿命为13340h ；3当A +S 2<S 1时,轴承1被压紧,轴承2被放松;10-7解：1求轴承所受的径向力80802800933.3N 240240r rC F F ⨯===,2800933.31866.7N rD r rC F F F =-=-= 2确定轴承内部附加轴向力的方向：S C 向左,S D 向右 3求轴承的内部附加轴向力S C ==×=,S D ==×=4求轴承的轴向力A +S D =750+=>>S C ,所以轴承C 被压紧,轴承D 被放松 F aC = A +S D =,F aD = S D =答：F aC =,F aD =10-8解：1确定轴承内部附加轴向力S的方向：S1向左,S2向右2求轴承的内部附加轴向力S1==×1400=952N,S2==×900=612N3求轴承的轴向力A+S2=800+612=1412N>952N>S1,所以轴承1被压紧,轴承2被放松F a1= A+S2=800+612=1412N,F a2= S2=612N4求轴承的当量动载荷查教材表10-7知7210AC轴承的e=F a1/ F r1＝1412/1400＝>= e,查教材表10-7取X1＝,Y1＝F a2/ F r2＝612/900＝= e,查教材表10-7取X2＝1,Y2＝0P1＝X1F r1+Y1F a1=×1400+×1412=P2＝X2F r2+Y2F a2=1×900+0×612=900NP=max{P1,P2}=5求轴承寿命查教材表10-8取f t=1,查教材附表4得7210AC轴承的C=40800N, 答：该轴承的寿命为;10-9解：1确定轴承内部附加轴向力S的方向：S1向右,S2向左2求轴承的内部附加轴向力查设计手册得30212轴承的e=,Y=S1=F r1 /2Y=4800/3=1600N,S2=F r2 /2Y=2200/3=,3求轴承的轴向力A+S1=650+1600=2250N>>S2,所以轴承2被压紧,轴承1被放松F a1=S1=1600N,F a2= A+S1=2250N4求轴承的当量动载荷F a1/ F r1＝1600/4800＝<= e,查教材表10-7取X1＝1,Y1＝0F a2/ F r2＝2250/2200＝>= e,查教材表10-7取X2＝,Y2＝P1＝X1F r1+Y1F a1=1×4800+0×1600=4800NP2＝X2F r2+Y2F a2=×2200+×2250=4255NP=max{P1,P2}=4800N5求轴承寿命查教材表10-8取f t=1,10-9取f p=,查教材附表5得30212轴承的C=102000N, 答：该对轴承合适10-10解：1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选30207轴承,查设计手册得30207轴承的e=,Y=,C=54200N2求轴承所受的径向力119519527102072.4N 60195255rr FF⨯===+,2127102072.4637.6Nr r rF F F=-=-=3确定轴承内部附加轴向力S的方向：S1向右,S2向左4求轴承的内部附加轴向力S1=F r1 /2Y==,S2=F r2 /2Y==,5求轴承的轴向力A +S 2=960+=>>S 1,所以轴承1被压紧,轴承2被放松 F a1=A +S 2=,F a2= S 2=6求轴承的当量动载荷F a1/ F r1＝＝>= e ,查教材表10-7取X 1＝,Y 1＝ F a2/ F r2＝＝<= e ,查教材表10-7取X 2＝1,Y 2＝0 P 1＝X 1F r1+Y 1F a1=×+×= P 2＝X 2F r2+Y 2F a2=1×+0×= P =max{P 1,P 2}=7求轴承寿命查教材表10-8取f t =1,10-9取f p = 答：选用30207轴承合适 10-11解： 1选择轴承材料选择轴承材料为ZCuSn10P1,查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s,v =10m/s2选择轴承宽径比据径向滑动轴承宽径比的选择范围,选取B/d =1,B =1×100 =100mm 3验算轴承工作能力 压强p 的验算：[]r 200002MPa<15MPa=100100F p p Bd ===⨯ pv 的验算：[]r 20000120012.57MPa m/s<15MPa m/s=1910019100100F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.1410012006.28m/s<10m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理10-12解： 1选择轴承材料选择轴承材料为ZCuSn5Pb5Zn5,查教材表10-16得ZCuSn10P1的p =8Mpa,pv =15Mpa ·m/s,v =3m/s2验算轴承工作能力 压强p 的验算：[]r 50000.16MPa<8MPa=200160F p p Bd ===⨯ pv 的验算：[]r 50003000.39MPa m/s<15MPa m/s=1910019100200F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.141603002.51m/s<3m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理 10-13解： 1查许用值查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s 2由压强p 确定的径向载荷 3由pv 确定的径向载荷答：轴承的主要承载能力由pv 确定,由2和3可知,该轴承的最大径向载荷为23875N;十一、轴11-1 判断题1× 2× 3× 4× 5√ 6√ 7× 8√ 9√ 10√ 11× 12× 13× 14× 15√ 11-2 填空题1转轴,心轴,传动轴 2心,转 3回转 4轴径5轴向定位,工作 6相对转动,键连接,花键连接 7轴端,轴向 83nPC d ≥ 9[]w 1-3e e 1.0σσ≤=d M 10应力集中 11-3 选择题1A 2A 3A 4A 5B 6A 7B 8A 9A 10C 11A 12A 13A 14A 15A 16A 11-4解：材料为40Cr 的传动轴,C 取小值98,则：07mm .5280129833=⨯=≥n P C d ,圆整为标准值取d =56mm答：轴的直径可取56mm; 11-5解：由[]3T 62.01055.9nP d τ⨯≥得[]631055.92.0⨯≤nd P T τ,则： 答：该轴能传递的最大功率为; 11-6解： 1计算支反力425.5r/min 1212==n z z n ,mm 246886N 1055.9262⋅=⨯=n PT 圆周力F t ：N 21667632468862222t =⨯⨯==d T F 合力F n ：N 230520cos 2166cos 0t n ===αF F 支反力：N 5.11522n r2r1===FF F2计算弯矩并绘制弯矩图。

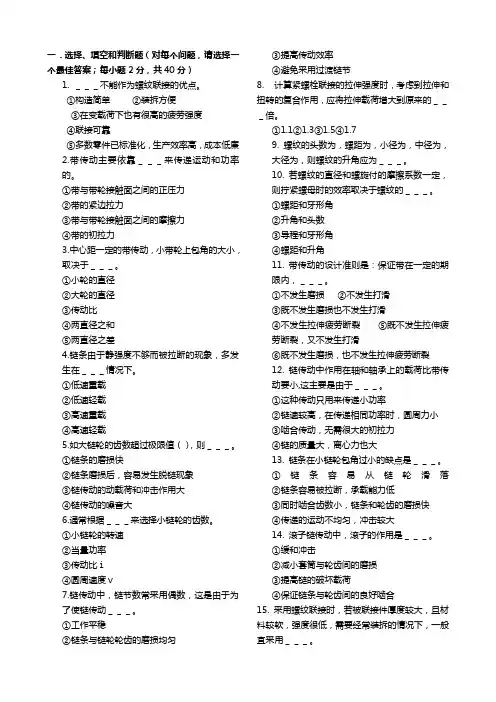

一．选择、填空和判断题（对每个问题，请选择一个最佳答案；每小题2分，共40分）1. ＿＿＿不能作为螺纹联接的优点。

①构造简单②装拆方便③在变载荷下也有很高的疲劳强度④联接可靠⑤多数零件已标准化，生产效率高，成本低廉2.带传动主要依靠＿＿＿来传递运动和功率的。

①带与带轮接触面之间的正压力②带的紧边拉力③带与带轮接触面之间的摩擦力④带的初拉力3.中心距一定的带传动，小带轮上包角的大小，取决于＿＿＿。

①小轮的直径②大轮的直径③传动比④两直径之和⑤两直径之差4.链条由于静强度不够而被拉断的现象，多发生在＿＿＿情况下。

①低速重载②低速轻载③高速重载④高速轻载5.如大链轮的齿数超过极限值（），则＿＿＿。

①链条的磨损快②链条磨损后，容易发生脱链现象③链传动的动载荷和冲击作用大④链传动的噪音大6.通常根据＿＿＿来选择小链轮的齿数。

①小链轮的转速②当量功率③传动比ｉ④圆周速度ｖ7.链传动中，链节数常采用偶数，这是由于为了使链传动＿＿＿。

①工作平稳②链条与链轮轮齿的磨损均匀③提高传动效率④避免采用过渡链节8. 计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的＿＿＿倍。

①1.1②1.3③1.5④1.79. 螺纹的头数为，螺距为，小径为，中径为，大径为，则螺纹的升角应为＿＿＿。

10. 若螺纹的直径和螺旋付的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的＿＿＿。

①螺距和牙形角②升角和头数③导程和牙形角④螺距和升角11. 带传动的设计准则是：保证带在一定的期限内，＿＿＿。

①不发生磨损②不发生打滑③既不发生磨损也不发生打滑④不发生拉伸疲劳断裂⑤既不发生拉伸疲劳断裂，又不发生打滑⑥既不发生磨损，也不发生拉伸疲劳断裂12. 链传动中作用在轴和轴承上的载荷比带传动要小,这主要是由于＿＿＿。

①这种传动只用来传递小功率②链速较高，在传递相同功率时，圆周力小③啮合传动，无需很大的初拉力④链的质量大，离心力也大13. 链条在小链轮包角过小的缺点是＿＿＿。

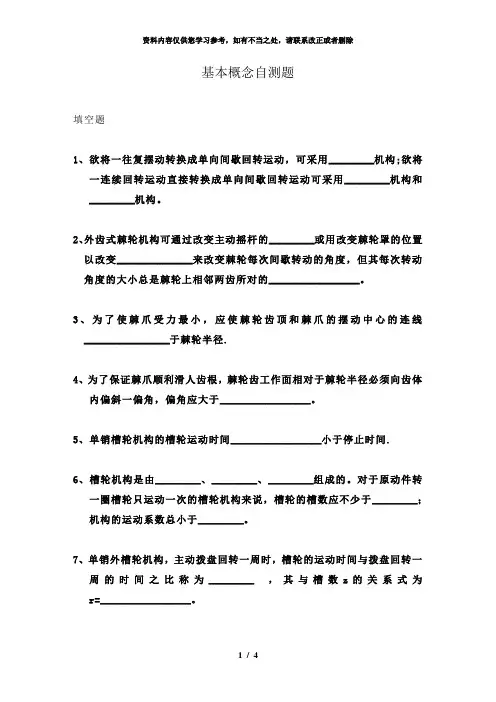

基本概念自测题填空题1、欲将一往复摆动转换成单向间歇回转运动，可采用_________机构;欲将一连续回转运动直接转换成单向间歇回转运动可采用_________机构和_________机构。

2、外齿式棘轮机构可通过改变主动摇杆的_________或用改变棘轮罩的位置以改变_______________来改变棘轮每次间歇转动的角度，但其每次转动角度的大小总是棘轮上相邻两齿所对的__________________。

3、为了使棘爪受力最小，应使棘轮齿顶和棘爪的摆动中心的连线_________________于棘轮半径.4、为了保证棘爪顺利滑人齿根，棘轮齿工作面相对于棘轮半径必须向齿体内偏斜一偏角，偏角应大于__________________。

5、单销槽轮机构的槽轮运动时间__________________小于停止时间.6、槽轮机构是由_________、_________、_________组成的。

对于原动件转一圈槽轮只运动一次的槽轮机构来说，槽轮的槽数应不少于_________；机构的运动系数总小于_________。

7、单销外槽轮机构，主动拨盘回转一周时，槽轮的运动时间与拨盘回转一周的时间之比称为_________，其与槽数z的关系式为r=__________________。

8、外槽轮机构圆销数n与槽数z之间的关系式为__________________。

9、单销外槽轮机构的运动系数随槽轮槽数增加而__________________.10、不完全齿轮机构安装瞬心线附加杆的目的是为了提高__________________。

二、单项选择题(在括号内填入一个选定答案的英文字母代号)1、在单向间歇运动机构中,棘轮机构常用于（)的场合.A．低速轻载B．高速轻载C．高速重载2、在单向间歇运动机构中,（）的间歇回转角可以在较大的范围内调节.A．棘轮机构B．槽轮机构C．不完全齿轮机构3、在单向间歇运动机构中，（)可以获得不同转向的间歇运动.A．槽轮机构B．棘轮机构C．不完全齿轮机构4、在单向间歇运动机构中，既可避免柔性冲击，又可避免刚性冲击的是（)。

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。

浙江大学《机械设计基础》考研基本概念自测题一（填空题）第一部分基本概念自测题一、填空题第一章总论1、机械是__________和_________的总称。

2、________________是机械中独立制造单元。

3、机构是由若干构件以___________相联接并具有_____________的组合体。

4、两构件通过____________或_____________接触组成的运动副为高副。

5、两构件用低副联接时，相对自由度为______________。

6、m个构件组成同轴复合铰链具有________________个回转副。

7、在平面运动链中，每个低副________个约束，每个高副引人_______个约束。

8、机构运动简图的长度比例尺l为________________长度与________________长度之比。

9、机件工作能力准则主要有_______、_________、_______、_______、_________。

10、在静应力作用下，塑性材料的极限应力为________________ 。

11、在静应力作用下，脆性材料的极限应力为_________________。

12、与碳钢相比，铸铁的抗拉强度较________________，对应力集中敏感________________。

13、机件材料选用应考虑______________要求、______________要求、______________要求。

14、工作机械由_______、_________、_________和操纵控制部分组成。

15、机构具确定性相对运动必须使其自由度数等于________________数。

16、在平面内用低副联接的两构件共有________________个自由度。

第二章联接1、__________螺纹常用于联接，__________螺纹和___________螺纹常用于传动。

2、螺纹的公称直径是__________，强度计算用___________，计算升角用__________。

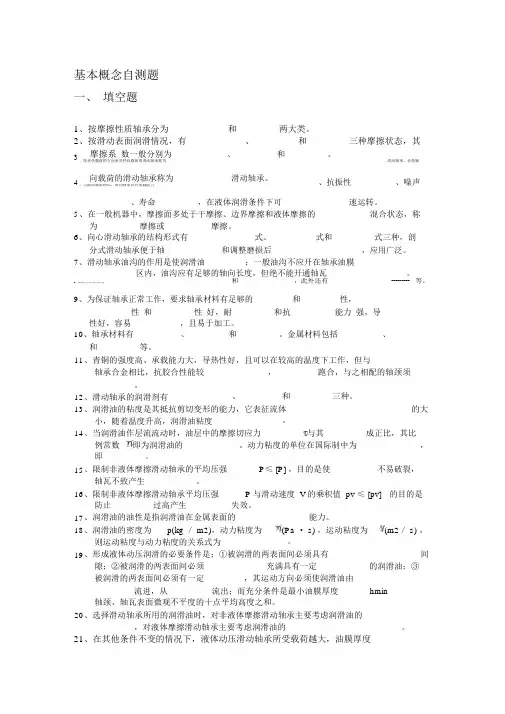

基本概念自测题一、 填空题1、按摩擦性质轴承分为 _________和 _________两大类。

2、按滑动表面润滑情况，有 _________、 _________ 和 _________三种摩擦状态，其3 摩擦系 数一般分别为_________、 _________和 _________。

、按承受载荷的方向承受径向载荷的滑动轴承称为滑动轴承，承受轴_________4 向载荷的滑动轴承称为_________滑动轴承。

、抗振性 、噪声、与滚动轴承相比，滑动轴承具有承载能力___________________________、寿命 _________，在液体润滑条件下可 _________速运转。

5 、在一般机器中，摩擦面多处于干摩擦、边界摩擦和液体摩擦的 混合状态，称 为 _________摩擦或 _________ 摩擦。

6、向心滑动轴承的结构形式有 _________式、 _________ 式和 _________式三种，剖分式滑动轴承便于轴 _________和调整磨损后 __________________ ，应用广泛。

7、滑动轴承油沟的作用是使润滑油_________；一般油沟不应开在轴承油膜_________ 区内，油沟应有足够的轴向长度，但绝不能开通轴瓦。

和 ，此外还有_________等。

8、轴瓦的主要失效形式是_________________、_________________9、为保证轴承正常工作，要求轴承材料有足够的_________和_________性，_________ 性 和 _________性 好，耐 _________和抗 _________ 能力 强，导 _________ 性好，容易 _________，且易于加工。

10、轴承材料有 _________、_________和 _________。

金属材料包括 _________、_________和 _________等。

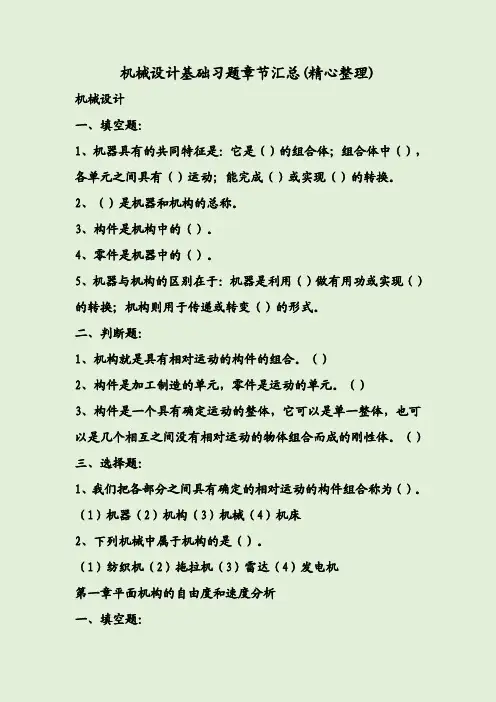

机械设计基础习题章节汇总(精心整理)机械设计一、填空题：1、机器具有的共同特征是：它是（）的组合体；组合体中（），各单元之间具有（）运动；能完成（）或实现（）的转换。

2、（）是机器和机构的总称。

3、构件是机构中的（）。

4、零件是机器中的（）。

5、机器与机构的区别在于：机器是利用（）做有用功或实现（）的转换；机构则用于传递或转变（）的形式。

二、判断题：1、机构就是具有相对运动的构件的组合。

（）2、构件是加工制造的单元，零件是运动的单元。

（）3、构件是一个具有确定运动的整体，它可以是单一整体，也可以是几个相互之间没有相对运动的物体组合而成的刚性体。

（）三、选择题：1、我们把各部分之间具有确定的相对运动的构件组合称为（）。

（1）机器（2）机构（3）机械（4）机床2、下列机械中属于机构的是（）。

（1）纺织机（2）拖拉机（3）雷达（4）发电机第一章平面机构的自由度和速度分析一、填空题：1、运动副是两构件（）组成的（）的联接，它限制了两构件之间的某些（），而又允许有另一些（）。

按两构件的接触形式的不同，运动副可分为（）和（）两大类。

2、车轮在轨道上转动，车轮与轨道间构成（）副。

3、具有确定运动的机构，其主动件数目应（）机构自由度数目。

4、当m各构件在同一处组成转动副时，其转动副数目为（）个。

二、判断题：1、两构件通过点或线接触组成的运动副为低副。

（）2、常见的平面运动副有转动副、移动副和高副。

（）3、两构件用平面高副联接时相对约束为1。

（）4、两构件用平面低副联接时相对自由度为1。

（）5、由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束。

（）6、在一个确定运动的机构中主动件只能有1个。

（）三、选择题：1、当一个平面机构的原动件数目小于此机构自由度数时，则此机构()。

（1）具有确定的相对运动（2）只能作有限的相对运动（3）运动不能确定（4）不能运动四、问答题：1、何谓运动副及运动副元素？2、机构具有确定运动的条件是什么？五、机构自由度的计算第二章平面连杆机构一、填空题：1、平面连杆机构是由若干个刚性件用（）副或（）副联接而成，运动副均为（）接触，压强较小，又称为（）机构，与点、线接触的高副机构相比能由于（）载和（）载荷。

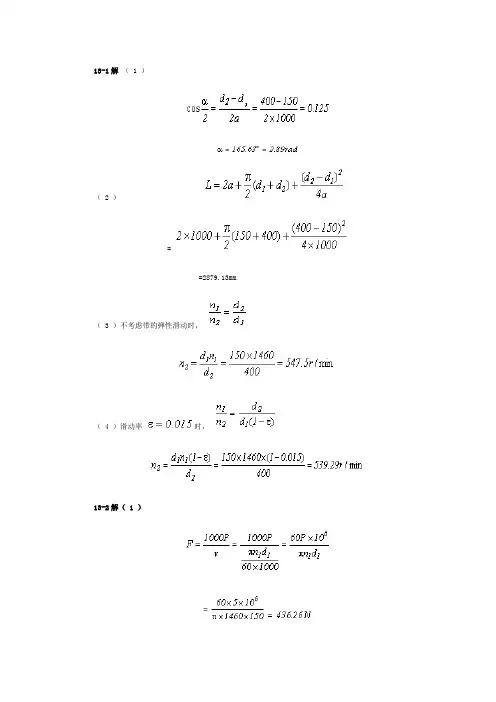

13-1解（ 1 ）（ 2 ）==2879.13mm （ 3 ）不考虑带的弹性滑动时，（ 4 ）滑动率时，13-2解（ 1 ）（ 2 ）=（ 3 ）= =13-3解由图可知=图 13.6 题 13-3 解图13-4解（ 1 ）=（ 2 ）由教材表 13-2 得=1400mm（ 3 ）13-5解由教材表 13-6 得由教材表 13-4 得：△=0.17kW, 由教材表 13-3 得：=1.92 kW, 由教材表 13-2 得：,由教材表 13-5 得：取 z=313-6解由教材表 13-6 得由图 13-15 得选用 A 型带由教材表 13-3 得选初选取==1979.03mm由教材表 13-2 得=2000mm由教材表 13-3 得：=1.92 kW，由教材表 13-4 得：△=0.17kW 由教材表 13-2 得：，由教材表 13-5 得：取 z=413-7解选用 A 型带时，由教材表 13-7 得，依据例 13-2 可知：，=2240mm ，a =757mm ，i =2.3 ，。

由教材表 13-3 得=2.28 kW，由教材表 13-4 得：△=0.17kW，由教材表 13-2 得：取z =5由此可见，选用截面小的 A 型带较截面大的 B 型带，单根带的承载能力减小，所需带的根数增多。

13-8 解略。

13-9解由教材表 13-9 得p =15.875mm ，滚子外径15.875(0.54+cot =113.90mm15.875(0.54+cot =276.08mm=493.43mm13-10解（1）由图 13-33得查教材表 13-11，得取由式（ 13-18）得P ≤（ 2 ）由图 13-33 得可能出现链板疲劳破坏（ 3 ）由图 13-34 查得可用滴油润滑。

13-11解（ 1 ）链轮齿数假定，由教材表 13-10，取，，选实际传动比链轮节数初选中心距=取由教材表 13-13查得取估计此链传动工作位于图 13-33所示曲线的左侧，由教材表13-11得采用单排链，≤由教材图 13-33得当=960r/min时，08A链条能传递的功率满足要求，节距p =12.7mm。

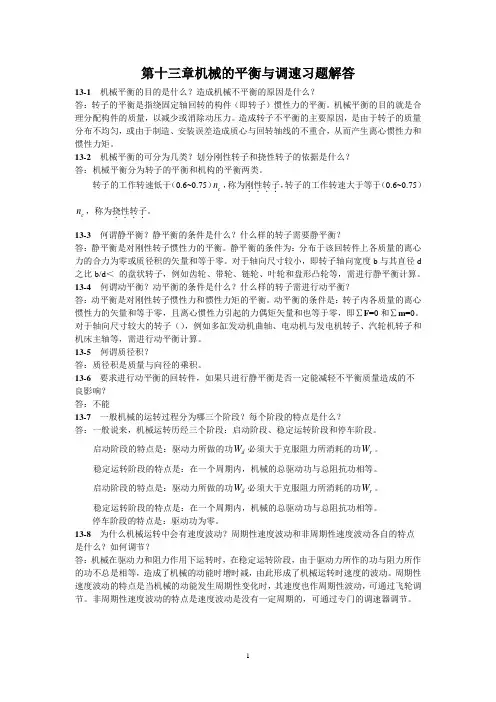

第十三章机械的平衡与调速习题解答13-1 机械平衡的目的是什么？造成机械不平衡的原因是什么？答：转子的平衡是指绕固定轴回转的构件（即转子）惯性力的平衡。

机械平衡的目的就是合理分配构件的质量，以减少或消除动压力。

造成转子不平衡的主要原因，是由于转子的质量分布不均匀，或由于制造、安装误差造成质心与回转轴线的不重合，从而产生离心惯性力和惯性力矩。

13-2 机械平衡的可分为几类？划分刚性转子和挠性转子的依据是什么？答：机械平衡分为转子的平衡和机构的平衡两类。

转子的工作转速低于（0.6~0.75）c n ，称为刚性转子．．．．，转子的工作转速大于等于（0.6~0.75）c n ，称为挠性转子．．．．。

13-3 何谓静平衡？静平衡的条件是什么？什么样的转子需要静平衡？答：静平衡是对刚性转子惯性力的平衡。

静平衡的条件为：分布于该回转件上各质量的离心力的合力为零或质径积的矢量和等于零。

对于轴向尺寸较小，即转子轴向宽度b 与其直径d 之比b/d ＜ 的盘状转子，例如齿轮、带轮、链轮、叶轮和盘形凸轮等，需进行静平衡计算。

13-4 何谓动平衡？动平衡的条件是什么？什么样的转子需进行动平衡？答：动平衡是对刚性转子惯性力和惯性力矩的平衡。

动平衡的条件是：转子内各质量的离心惯性力的矢量和等于零，且离心惯性力引起的力偶矩矢量和也等于零，即∑F =0和∑m =0。

对于轴向尺寸较大的转子（），例如多缸发动机曲轴、电动机与发电机转子、汽轮机转子和机床主轴等，需进行动平衡计算。

13-5 何谓质径积？答：质径积是质量与向径的乘积。

13-6 要求进行动平衡的回转件，如果只进行静平衡是否一定能减轻不平衡质量造成的不 良影响？答：不能13-7 一般机械的运转过程分为哪三个阶段？每个阶段的特点是什么？答：一般说来，机械运转历经三个阶段：启动阶段、稳定运转阶段和停车阶段。

启动阶段的特点是：驱动力所做的功d W 必须大于克服阻力所消耗的功r W 。

基本概念自测题一、填空题1、按轴所受载荷分类，轴可以分为_________轴、_________轴和_________轴。

2、心轴只承受_________矩，不传递_________矩；传动轴只传递_________矩，不承受_________矩或弯矩很小；转轴则既传递_________矩又承受_________矩。

·3、根据承载情况分析自行车的中轴是_________轴，而前轮轴是_________轴。

4、根据承载情况分析支承火车车厢的轮轴是_________轴；汽车前轮轴是_________轴，用万向联轴器联接汽车发动机与后桥齿轮箱之间的轴是__________轴。

5、按轴线形状，轴可分为_________轴、_________轴和_________轴。

6、轴常用_________钢和_________钢制造。

合金钢具有较高的_________，可淬性较_________，但对应力集中较_________，价格较_________，用于要求_________载、尺寸_________、重量_________重要的轴或要求高耐磨性、高温等特殊环境下工作的轴。

7、轴的毛坯一般采用轧制_________钢或_________件，尺寸偏大形状复杂时，也可采用_________或_________铸铁。

8、轴的设计应合理选择轴的_________，合理进行轴的_________设计，进行_________和_________计算，高速轴还需验算_________。

9、轴常制成阶梯形主要是为了轴上零件轴向_________，便于轴上零件_________，有时也是为了提高轴的制造_________性。

10、为了便于安装轴上零件，轴_________及各个轴段的_________部应有倒角。

11、阶梯形轴应使中间轴段较_________，两侧轴段较_________。

12、轴上需车制螺纹的轴段应设_________槽，需要磨削的轴段应设_________槽。

第一部分基本概念自测题三、判断题(正确的在括号内填“√”，错误的填“×”)第一章总论1、构件是机械中独立制造单元。

( )2、两构件通过点或线接触组成的运动副为低副。

( )3、常见的平面运动副有回转副、移动副和滚滑副。

( )4、运动副是两构件之间具有相对运动的联接。

( )5、两构件用平面高副联接时相对约束为l。

( )6、两构件用平面低副联接时相对自由度为1。

( )7、机械运动简图是用来表示机械结构的简单图形。

( )8、将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

( )9、由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束。

( )10、有四个构件汇交，并有回转副存在则必定存在复合铰链。

( )11、在同一个机构中，计算自由度时机架只有1个。

( )12、在一个确定运动的机构中原动件只能有1个。

( )13、刚度是指机件受载时抵抗塑性变形的能力。

( )14、机件刚度准则可表述为弹性变形量不超过许用变形量。

( )15、碳钢随着含碳量的增加，其可焊性越来越好。

( )16、采用国家标准的机械零件的优点是可以外购，无需设计制造。

( )17、钢制机件采用热处理办法来提高其刚度非常有效。

( )18、使机件具有良好的工艺性，应合理选择毛坯，结构简单合理、规定适当的制造精度和表面粗糙度。

( )第二章联接1、在机械制造中广泛采用的是右旋螺纹。

( )2、三角形螺纹比梯形螺纹效率高、自锁性差。

( )3、普通细牙螺纹比粗牙螺纹效率高、自锁性差。

( )4、受相同横向工作载荷的联接采用铰制孔用螺栓联接通常直径比采用普通紧螺栓联接可小一些。

( )5、铰制孔用螺栓联接的尺寸精度要求较高，不适合用于受轴向工作载荷的螺栓联接。

( )6、双头螺柱联接不适用于被联接件厚度大、且需经常装拆的联接。

( )7、螺纹联接需要防松是因为联接螺纹不符合自锁条件且≤v。

机械设计基础》习题与答案目录第 1 章绪论第 2 章平面机构的结构分析第 3 章平面连杆机构第 4 章凸轮机构第 5 章间歇运动机构第 6 章螺纹联接和螺旋传动第7 章带传动第8 章链传动第9 章齿轮传动第10 章蜗杆传动第11 章齿轮系第12 章轴与轮毂连接第13 章轴承第14 章联轴器、离合器和制动器第15 章回转体的平衡和机器的调速第 1 章绪论思考题1．机器、机构与机械有什么区别？各举出两个实例。

2．机器具有哪些共同的特征？如何理解这些特征？3．零件与构件有什么区别？并用实例说明。

举出多个常用的通用机械零件。

答：1、机器：①人为的实物组合体；②每个运动单元（构件）间具有确定的相对运动；③能实现能量、信息等的传递或转换，代替或减轻人类的劳动；实例：汽车、机床。

机构：①人为的实物组合体；②每个运动单元（构件）间具有确定的相对运动；实例：齿轮机构、曲柄滑块机构。

机械是机器和机构的总称。

机构与机器的区别在于：机构只用于传递运动和力，机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能或完成有用的机械功；2、同上。

3、零件是机械制造的的最小单元体，是不可拆分的，构件是机械运动的最小单元体它有可能是单一的一个零件，也有可能是若干个零件组合而成，内燃机中的连杆，就是由连杆体1、连杆盖2、轴套3、轴瓦4、螺杆 5 和螺母 6 等零件联接而成的，在制造中几个零件分别加工，装配成连杆后整体运动。

通用零件，如齿轮、轴、螺母、销、键等。

第2章平面机构的结构分析一、填空题1、两构件通过面接触所构成的运动副称为低副，其具有 2 约束。

2、机构具有确定相对运动的条件是主动件数目=自由度。

3、 4 个构件在同一处以转动副相联，则此处有3 个转动副。

4、机构中不起独立限制作用的重复约束称为虚约束。

答：1.低副、2. 2. 主动件数目=自由度3. 3 4 ．虚约束二、综合题1、计算下图所示机构的自由度，并判断该机构是否具有确定的相对运动。

基本概念自测题一、填空题1、按轴所受载荷分类，轴可以分为_________轴、_________轴和_________轴。

2、心轴只承受_________矩，不传递_________矩；传动轴只传递_________矩，不承受_________矩或弯矩很小；转轴则既传递_________矩又承受_________矩。

·3、根据承载情况分析自行车的中轴是_________轴，而前轮轴是_________轴。

4、根据承载情况分析支承火车车厢的轮轴是_________轴；汽车前轮轴是_________轴，用万向联轴器联接汽车发动机与后桥齿轮箱之间的轴是__________轴。

5、按轴线形状，轴可分为_________轴、_________轴和_________轴。

6、轴常用_________钢和_________钢制造。

合金钢具有较高的_________，可淬性较_________，但对应力集中较_________，价格较_________，用于要求_________载、尺寸_________、重量_________重要的轴或要求高耐磨性、高温等特殊环境下工作的轴。

7、轴的毛坯一般采用轧制_________钢或_________件，尺寸偏大形状复杂时，也可采用_________或_________铸铁。

8、轴的设计应合理选择轴的_________，合理进行轴的_________设计，进行_________和_________计算，高速轴还需验算_________。

9、轴常制成阶梯形主要是为了轴上零件轴向_________，便于轴上零件_________，有时也是为了提高轴的制造_________性。

10、为了便于安装轴上零件，轴_________及各个轴段的_________部应有倒角。

11、阶梯形轴应使中间轴段较_________，两侧轴段较_________。

12、轴上需车制螺纹的轴段应设_________槽，需要磨削的轴段应设_________槽。
