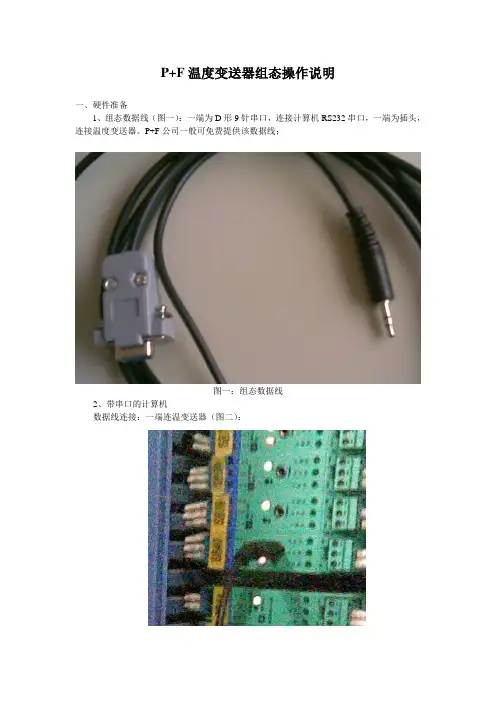

P+F温度变送器组态操作说明一、硬件准备1、组态数据线（图一）：一端为D形9针串口，连接计算机RS232串口，一端为插头，连接温度变送器。

P+F公司一般可免费提供该数据线；图一：组态数据线2、带串口的计算机数据线连接：一端连温变送器（图二）：图二：连接温变一端连计算机（图三）：图三：连接计算机二、软件安装目前，P+F温度变送器组态软件版本为PACTware 3.5。

该软件一般需向P+F公司购买。

当对温变进行组态时，必须安装1、2、3、4、7共五个选项（图四）：图四：软件安装必选项按安装向导完成软件安装。

三、组态步骤1、PACTware 3.5安装完成会在桌面有快捷方式（图五）：图五：软件快捷图标2、双击软件快捷方式图标，打开组态软件（图六）：图六：组态软件3、在“HOST PC”上右击鼠标，点击“Add device”：4、选中Device for中“P2P RS232 FDT”,点击“OK”，或直接双击“P2P RS232 FDT”：5、如下图右击鼠标，点击快捷菜单“Add device”：6、在“Device for”中选择温度变送器模块“KF*-UT2-*FDT”，并点击“OK”，或直接双击：7、注意红圈的地方，此时是没有连接通讯时的画面，如果没有以下参数画面，则双击左边红圈内“KF*-UT2-*FDT”：8、点击通讯连接图标：9、如果通讯连接正常，则“KF*-UT2-*FD Parameter”变为“KF*-UT2-*FD# Parameter”，即中间多了一个“#”符号，否则连接不正常；10、点击图标“Load from device”上载设备中信息，同时画面下部为出现上载信息进度条：11、上载完毕后，注意红圈处已从没通讯时的双通道设备变为与实际型号一致的单通道设备：12、我们所要进行的设置主要是“input”和“output”项。

对“input”进行设置：单击“input”前面的“+”号后会展开所属的选项列表。

p+f防爆式安全栅工作原理
P+F防爆式安全栅是一种用于工业安全防护的设备，它结合了防爆和安全栅两种功能，旨在保护工人和设备免受爆炸和电火花等危险因素的影响。

P+F防爆式安全栅主要由两个部分组成：防爆面板和安全栅。

防爆面板设计用于吸收和阻止爆炸产生的冲击波和火焰，而安全栅则用于限制和控制人员和设备进入危险区域。

工作原理
1. 防爆面板
P+F防爆式安全栅的防爆面板采用特殊的结构和材料设计，旨在吸收和阻止爆炸产生的冲击波和火焰。

其核心部分是一个金属膜片，当爆炸产生的冲击波作用于膜片时，膜片会弯曲并破裂，从而吸收冲击波的能量。

此外，面板还设计有散热片和导流槽，以进一步吸收和分散爆炸产生的热量和火焰。

2. 安全栅
P+F防爆式安全栅的安全栅部分采用耐火材料制成，旨在限制和控制人员和设
备进入危险区域。

安全栅通常设置在厂房的入口或设备周围，以形成一个屏障，阻止人员和设备进入爆炸区域。

在爆炸发生时，安全栅可以有效地减少爆炸产生的冲击波和火焰对人员和设备的影响。

3. 联锁装置
为了进一步增强安全性，P+F防爆式安全栅还配备有联锁装置。

这些装置在正常操作时可以保持安全栅处于开启状态，但在发生爆炸时，它们会迅速动作并关闭安全栅，以防止爆炸的冲击波和火焰扩散到安全区域。

P+F防爆式安全栅的工作原理是通过防爆面板吸收和阻止爆炸产生的冲击波和火焰，同时利用安全栅限制和控制人员和设备进入危险区域。

这些设备的设计和制造过程严格遵循相关标准和规范，以确保它们在工业安全防护中发挥最大的作用。

P+F安全栅及现场总线产品德国Pepperl+Fuchs公司成立于1945年。

1958年，P+F发明的世界首例本安型接近开关及与之世界的隔离式安全栅使工业防爆应用领域发生了全新的变革。

如今，P+F公司已发展成为世界上最大、最有经验的本安接口生产商。

其安全栅品种之丰富、处理特殊应用难题之能力一直处于世界领先地位。

其产品应用遍及石油、天然气、化工、石化、医药等存在易燃易爆危险场所的工业领域。

P+F积极推动本质安全技术面向现场总线时代的新变革。

P+F远程I/O型隔离栅RPI 和本安型远程I/O系统IS-RPI已经开始对本安接口的应用产生深远的影响。

P+F的FieldConnex现场总线产品家族包含了将现场总线主机与现场仪表相连接的全套配件产品，包括各种网桥、现场总线配电器、现场总线中继器、现场总线I/O模盒、接线盒、现场总线安全栅、快速接插件等现场总线产品，更使本安防爆的现场总线全面进入实用阶段。

P+F公司的产品不仅符合德国、欧洲和国际（IEC）标准，其专业化的研究和开发工作，还曾经并继续为这些标准的制定提供依据。

P+F公司的所有生产和开发机构均获得ISO9001质量保证体系认证。

其产品还获得包括美国（FM）、中国（NEPSI）等世界诸多国家的防爆认证。

为确保完善的就近服务，P+F公司的过程自动化部（PA）和工厂自动化部（FA）在世界各主要国家和地区设立子公司和办事处。

在中国，P+F公司在北京、上海设有代表处和子公司，并在广州等全国各主要大城市设有办事机构。

P+F公司不仅仅是防爆技术专家，其经验和创造力还从其产品本身延伸至系统配套方面。

本样本将详述P+F齐纳栅、隔离栅与DCS和ESD控制系统配合的典型方案，并提供现场总线的配电、防爆和连接的典型方案。

P+F公司备有安全栅产品的详细的原版书面样本和CD-ROM样本及多种应用指南。

P+F 隔离栅的优势：轨道供电大部分隔离栅需要供电.当隔离栅使用数量较大时，给隔离栅配电不是一件轻松的工作.为了简化隔离栅的配电，P+F公司发明了轨道供电方式。

仪表温度点P+F安全栅组态操作说明
DCS仪表温度点P+F系列安全栅故障更换后，需要对新安全栅进行内部信息组态。

在更改组态前要按规定办理相关票证，相关控制阀门手动，相关联锁切除后进行如下操作：

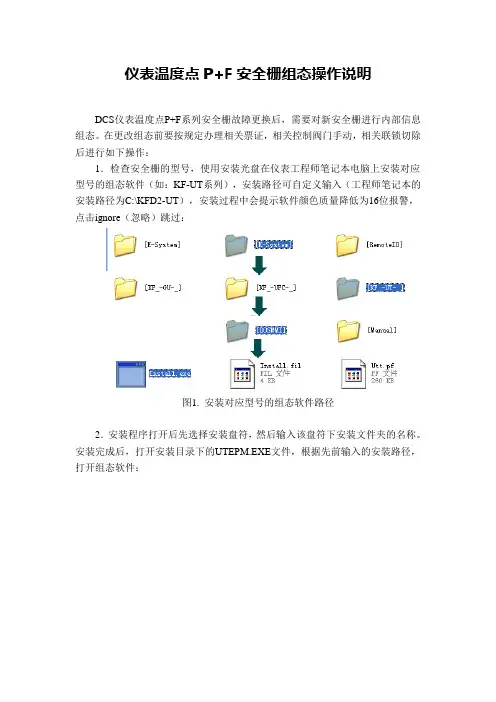

1．检查安全栅的型号，使用安装光盘在仪表工程师笔记本电脑上安装对应型号的组态软件（如：KF-UT系列），安装路径可自定义输入（工程师笔记本的安装路径为C:\KFD2-UT），安装过程中会提示软件颜色质量降低为16位报警，点击ignore（忽略）跳过：
