高频课设

高频课程设计姓名：学号：1110510227班级：1105102本课程设计包括中波电台发射系统和中波电台接受系统。

其中发射系统包括主振级、缓冲级、音频放大、AM调制、输出网络几个部分；接受系统包括高频小信号放大、混频器、本地振荡、包络检波、放大几个部分。

本设计分别介绍了系统框图中的每一个模块的电路及仿真结果，然后再仿真。

关键词：中波超外差接收机调制检波一、中波电台发射系统设计1.1设计目的与任务：学生通过理论设计和实物制作解决相应的实际问题，巩固和运用在《通信电子线路》中所学的理论知识和实验技能，掌握通信电子系统的一般设计方法，提高设计能力和实践动手能力，为以后从事电子电路设计、研发电子产品打下良好的基础。

技术指标要求：载波频率535-1605KHz，载波频率稳定度不低于10-3，输出负载51Ω，总的输出功率50mW，调幅指数30％~80％。

调制频率500Hz~10kHz。

1.2、功能框图电路图如图：C4C5Vcc=12V 选择的晶体管型号是3DG12B （仿真是实选与其相近的D42C12），其放大倍数β=50，ICQ=3mA ，VCEQ=6V,VEQ=0.2VCC.依据电路计算：R3= (VCEQ- VEQ)/ ICQ=(12-6-0.2×12)V/3×310-mA=1.2K Ω, R4=VEQ/ICQ=0.2×12V/3×310-mA=800Ω. IBQ=ICQ/β=3mA/50=0.06 mA,R1=VBQ/10IBQ=(VEQ+0.7)V/10×0.06×310-mA=5.1K Ω, R2=VCC-VBQ/10IBQ=(12-3.1)V/0.6×310-mA=15K Ω, 因为 4331211114C C C C C C C +≈+++=C5为旁路电容，取C5=33 nF ,又12C C 不能太小，Rp 变大，振幅增大，波形受限，会增加输出波形的高次谐波，12C C 太大，又不能完全补偿振荡电路损耗，而停振，故取12C C =2。

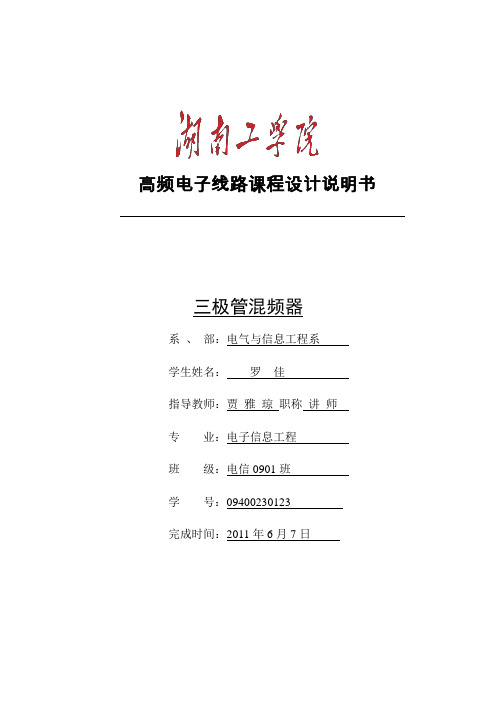

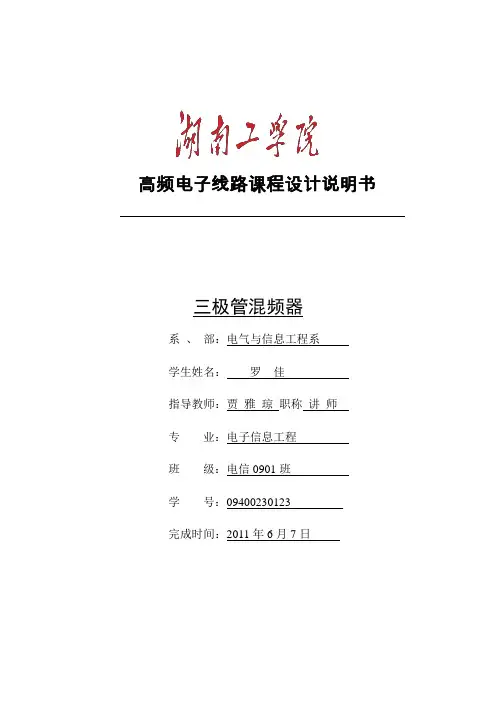

高频电子线路课程设计说明书三极管混频器系、部：电气与信息工程系学生姓名：罗佳指导教师：贾雅琼职称讲师专业：电子信息工程班级：电信0901班学号：09400230123完成时间：2011年6月7日摘要混频，又称变频，也是一种频谱的线性搬移过程，它是使信号自某一个频率变换成另一个频率。

完成这种功能的电路称为混频器。

混频技术的应用十分广泛。

混频器是超外差式收音机中的关键部件。

直放式接收机高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大，灵敏度较低。

采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。

因为放大功能主要在中放，可以用良好的滤波电路。

采用超外差接收后，调整方便，放大量、选择性主要由中频部分决定，且中频较高频信号的频率低，性能指标容易得到满足。

混频器在一些发射设备中也是必不可少的。

在频分多址信号的合成、微波接力通信、卫星通信等系统中也有其重要的地位。

此外，混频器也是许多电子设备、测量仪器的重要组成部分。

关键字：信号；频率；混频器ABSTRACTFrequency mixing, say again, is also a kind of variable frequency spectrum of linear moving process, it is to make the signal from a certain frequency conversion to another frequency. Complete the functions of the circuit is called the mixer. Mixing technique used widely. The mixer is the superheterodyne key component. Straight put type small signal detection, high-frequency receivers working frequency variation range, the working frequency of high-frequency channels of influence is bigger, a low sensitiity. Using specialized superheterodyne technology after receiving signal frequency mixing into a fixed frequency, put large basic from receive frequency influence, such, frequency signal within the amplification good consistency, sensitivity can do so tall that selective is better also. Because magnifier function mainly in putting, can use good filter circuits. Using specialized superheterodyne after receipt and easy to adjust, put large, selectivity consists mainly of intermediate frequency part decision, and intermediate frequency is of high frequency signals low frequency, performance index easily be satisfied. The mixer in some launch equipment is also essential. In frequency division multiple access signal synthesis, microwave relay communications, satellite communications, etc system also has its important position. In addition, the mixer is also many electronic equipment, measurement instrument important component.Key words signal；frequency；mixer目录摘要 (1)ABSTRACT (2)1、混频器工作原理及系统框图 (4)2、主要部分电路图及原理分析 (5)2.1本地振荡电路 (5)2.1.1振荡器起振条件 (5)2.1.2电路参数选择及性能分析 (6)2.2变频电路 (7)2.2.1混频原理 (7)2.2.2电路参数选择及性能分析 (9)2.3中频滤波网络 (10)3、仿真及结果................................................................................................................... 错误！未定义书签。

高频课程设计报告_调频发射机目录1. 内容概述 (2)1.1 课程背景 (3)1.2 报告目的 (3)1.3 报告结构 (4)2. 调频发射机概述 (5)2.1 调频通信原理 (6)2.2 调频发射机组成 (7)3. 调频发射机设计要求 (8)3.1 系统指标 (10)3.2 性能要求 (11)4. 设计方案与实现 (11)4.1 发射机结构设计 (13)4.2 高频电路设计 (14)4.3 调制和解调电路设计 (15)4.4 电源模块设计 (17)5. 调试与优化 (19)5.1 测试方法 (21)5.2 调试过程 (22)5.3 性能优化 (23)6. 测试结果与分析 (25)6.1 发射功率 (26)6.2 频谱纯度 (27)6.3 调制质量 (28)6.4 系统稳定性 (30)7. 结论与展望 (31)7.1 设计总结 (32)7.2 存在问题 (34)7.3 未来改进方向 (35)1. 内容概述本报告详细介绍了调频发射机的高频课程设计，围绕其工作原理、设计要点、实现路径以及未来改进方向展开深入探讨。

从调频发射机的基本原理出发，我们讨论了信号调制、载波频率的调整以及功率放大等关键技术点。

报告紧密结合实际工程需求，详尽阐述了调频发射机的工作著魔步骤和各个模块的功能设计，包括射频前端、调制器、功率放大器等核心部件。

在分析过程中，我们考虑了复杂信号环境下的抗干扰性设计，确保信号传输的稳定性和清晰度。

通过对调频发射机的仿真和数据分析，本报告优化了不同负载条件下的性能表现，为实际生产提供了有效的理论支持。

本课程设计报告还包括了项目实施过程中的遇到的挑战和解决方案，同时讨论了调频发射机在现代无线通信技术中的应用及其市场潜力。

报告最后展望了的未来科技发展趋势，提出了进一步提升调频发射机性能的潜在技术和创新方向。

通过本报告的学习与应用，读者能够获得关于高频调频发射机设计过程的全面了解，并为后续相关研究提供有益的参考和指导。

高频电路课程设计一、教学目标本节课的教学目标是让学生掌握高频电路的基本概念、特点和应用，了解高频电路的分析和设计方法，提高学生对电磁波的理解和应用能力。

具体来说，知识目标包括：1.理解高频电路的定义和特点；2.掌握高频电路的分析和设计方法；3.了解高频电路在实际应用中的例子。

技能目标包括：1.能够运用高频电路的基本原理解决实际问题；2.能够阅读和理解有关高频电路的文献和资料；3.能够独立进行高频电路的设计和实验。

情感态度价值观目标包括：1.培养学生对科学探究的兴趣和热情；2.培养学生团队合作意识和沟通能力；3.培养学生对高频电路应用的认知和责任感。

二、教学内容本节课的教学内容主要包括高频电路的基本概念、特点和应用，以及高频电路的分析和设计方法。

具体安排如下：1.第一部分：介绍高频电路的定义和特点，包括频率范围、信号传输特性等；2.第二部分：讲解高频电路的分析和设计方法，包括谐振电路、放大电路等；3.第三部分：介绍高频电路在实际应用中的例子，如无线电通信、雷达等。

三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

具体方法如下：1.讲授法：通过讲解高频电路的基本概念和原理，使学生掌握相关知识；2.讨论法：学生进行小组讨论，促进学生思考和交流；3.案例分析法：分析实际应用中的高频电路案例，帮助学生了解高频电路的实际应用；4.实验法：安排学生进行高频电路实验，培养学生动手能力和实际问题解决能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，将选择和准备以下教学资源：1.教材：选用权威的高频电路教材，为学生提供系统的高频电路知识；2.参考书：提供相关的高频电路参考书籍，供学生深入学习；3.多媒体资料：制作精美的教学PPT，辅助讲解和展示高频电路的原理和应用；4.实验设备：准备充足的高频电路实验设备，确保每个学生都能进行实验操作。

multisim高频课程设计一、教学目标本课程旨在通过Multisim高频课程设计，让学生掌握高频电路的基本概念、设计和仿真方法。

在知识目标方面，学生需要了解高频电路的特点、分类和应用，掌握Multisim 仿真软件的基本操作，学会使用该软件进行高频电路的设计与验证。

在技能目标方面，学生应能独立完成高频电路的设计与仿真，具备分析和解决高频电路问题的能力。

在情感态度价值观目标方面，学生应培养对高频电路设计与仿真的兴趣，提高创新意识和团队合作能力。

二、教学内容本课程的教学内容主要包括以下几个部分：第一部分是高频电路基本概念，介绍高频电路的定义、特点和分类；第二部分是 Multisim 仿真软件的使用，讲解Multisim 软件的安装、界面及其基本操作；第三部分是高频电路设计与仿真，包括放大器、滤波器、振荡器等常见高频电路的设计与仿真；第四部分是案例分析，通过分析实际案例，让学生学会如何运用所学知识解决实际问题。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法。

主要包括：讲授法，用于讲解高频电路基本概念和 Multisim 软件的使用；讨论法，在课堂或课后学生针对具体问题进行讨论；案例分析法，通过分析实际案例，让学生学会解决实际问题；实验法，让学生动手进行高频电路的设计与仿真。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：教材，包括《高频电路》、《Multisim 仿真软件教程》等；参考书，为学生提供更多的学习资料；多媒体资料，包括教学PPT、视频等；实验设备，包括电脑、示波器、信号发生器等，用于进行高频电路的设计与验证。

五、教学评估本课程的评估方式包括平时表现、作业、考试等多个方面，以全面、客观、公正地评价学生的学习成果。

平时表现主要考察学生的课堂参与、提问和团队协作等情况；作业包括课后练习和实验报告，用以巩固学生的理论知识；考试则分为期中和期末两次，全面检验学生的学习效果。

课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目: 单边带信号滤波器设计初始条件：调制信号频率1kHz 载波频率100kHz要求完成的主要任务:1.要求：用WEB仿真，能够观察输入输出波形。

参数自定。

相移法（单边带）２.熟悉E WB仿真操作系统，及高频电子线路课程３.按照要求设计电路，计算电路的参数，完成课程设计。

参考书：1、《高频电子线路实验与课程设计》杨翠娥，哈尔滨工程大学出版社2、《高频电路设计与制作》，何中庸译，科学出版社3、《模拟电子线路》Ⅱ谢沅清，成都电子科大出版社4、《高频电子线路》第四版张肃文，高教出版社5、《高频电子线路辅导》曾兴雯陈健刘乃安，西安电子科大出版社时间安排：1、理论讲解，老师布置课程设计题目，学生根据选题开始查找资料；2、课程设计时间为1周。

（1）确定技术方案、电路，并进行分析计算，时间1天；（2）选择元器件、安装与调试，或仿真设计与分析，时间2天；（3）总结结果，写出课程设计报告，时间2天。

指导教师签名： 2010年 12月1 日系主任（或责任教师）签名：年月日摘要本课程设计在功能上实现了单边带滤波器法。

与标准幅度调制相比,单边带调制（SSB）对于频谱和输出功率的利用率更高，单边带调制,就是通过某种办法,只传送一个边带的调制方法。

单边带信号的产生,通常采用滤波法和相移法两种。

本课程设计采用滤波法。

This course is designed to achieve the function of a single sideband filter method. Compared with the standard amplitude modulation, single sideband modulation (SSB) for the utilization of spectrum and higher output power, single sideband modulation, that is, by some way, send only one sideband modulation method. SSB signal generation, commonly used filter and phase shift method two. This course is designed using filter.目录1 滤波器法总体方案设计 (3)1.1单边带信号滤波器法的原理方案 (3)1.2 单边带信号滤波器法总体设计方案框图及分析 (4)2 单边带信号滤波器法单元电路的设计和整体电路实现 (6)2.1 平衡调幅器的电路设计 (6)2.2带通滤波器的电路设计 (7)2.3单边带信号滤波器法的放大器电路设计 (7)2.4单边带信号滤波器法整体电路与分析 (9)3 单边带信号滤波器法的仿真 (10)3.1单边带信号滤波器法的仿真输入波形图 (10)3.1.1 输入载波信号： (10)3.1.2 输入调制信号： (11)3.2单边带信号滤波器法的仿真输出波形图 (12)3.3 电路仿真结果分析 (12)3.5电路性能分析 (14)4 设计总结 (15)5 参考文献 (16)附录：器件清单 (16)单边带信号滤波器设计1 滤波器法总体方案设计1.1单边带信号滤波器法的原理方案与标准幅度调制相比,单边带调制（SSB）对于频谱和输出功率的利用率更高。

目录摘要 (2)第一章绪论 (3)1. 设计的目的和意义 (3)1.1设计目的 (3)1.2 设计意义 (3)2. 设计的内容 (4)2.1问题的提出 (4)2.2 主要性能指标 (4)2.3 设计要求 (5)第二章工作原理 (5)1. 调相信号原理分析 (5)1.1 调角信号频谱及频带宽度 (6)2. 调相和调频的联系和方法 (7)2.1 直接调频法 (8)2.2 间接调频法 (8)2.3 收音机基本工作电路图 (8)2.5 输入调谐电路 (9)2.6 输入调制电路 (10)2.7 信号的接收 (10)2.8 电路的抗干扰性能说明 (11)2.9 变容二极管直接调角相关电路： (12)第三章系统的测试及误差分析 (14)3.1 测试数据 (14)3.2 误差分析和改善措施 (14)第四章总结 (15)参考文献 (16)附录： (17)调相调制——信号的调制专业：通信工程姓名：洪程舟指导老师：王建华摘要调频（调相）收音机（FM/PM Radio）一直在人们的生活娱乐中占有非常重要的地位。

从老式的晶体管收音机到今天的网络收音机，说明通过广播享受生活一直是人们喜欢的生活方式。

如今，随着消费类电子的兴起和繁荣以及数字电子的发展，广大从事消费类电子设计的厂商都不忘在诸如MP3、智能手机、便携式Video播放器等产品中嵌入FM/PM部分。

传统的调频解决方案存在电路体积大、调谐不方便、稳定性欠佳等弊端。

本文介绍了数字调频立体声收音机的设计与实现。

其解决了传统的调频方案中体积大、调谐不方便、稳定性不好等这些缺点。

在本文中主要介绍了该设计的硬件电路、软件设计流程、系统测试。

关键词：收音机，调频/调相，设计原理，电路图ABSTRACTFM (PRCPM) Radio (FM/PM me) has been in the life of people entertainment plays a very important role. From the old transistor radio to today's Internet radio, through the radio to enjoy life is like the way of life. Nowadays, with the rise of consumer electronics and prosperity and development of digital electronics, in the consumer electronics manufacturers are not forgotten the design such as MP3, smartphone, portable Video player embedded products suchas FM/PM parts. The traditional FM solutions exist circuit is big and poor stability, attune inconvenient. Article introduces digital FM stereo radio design and implementation. The solution of the traditional FM scheme is big and good stability, convenient attune such these shortcomings. In this paper mainly introduces the design of hardware circuit and software design process, system test.Keywords：The radio Digital FM/phase-modulation The principle of design Circuit diagram第一章绪论1. 设计的目的和意义1.1设计目的（1）学习信号的调制基本原理。

高频电子线路课程设计报告——收音机安装与调试专业：电子信息科学与技术班级：2011150学号：201115002姓名：王冬冬1、题目：博士208HAF收音机的安装与调试2、方案介绍收音机，由机械，电子，磁铁等构造而成，用电能将电波信号转换为声音，收听广播电台发射的电波信号的机器。

又名无线电、广播等。

其大致原理就是把从天线接收到的高频信号经鉴频或检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

无线电广播的接收是由收音机实现的。

收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；解调后得到的声频信号再经过放大获得足够的推动功率；最后经过电声转换还原出广播内容。

可见，在无线电广播和接收过程中，无线电波是信息传播的重要工具。

利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。

在无线电广播中可分为调幅制、调频制两种调制方式。

目前调频式收音机多采用集成芯片并用天线接收。

在本次收音机整机电路实现和实践中采用的是CXA1191M集成芯片和其他的辅助电路，其整机具有灵敏度高、工作稳定、选择性好及失真度小等优点。

集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。

收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响的声音。
