场效应管MOSFETN沟道区分及导通条件

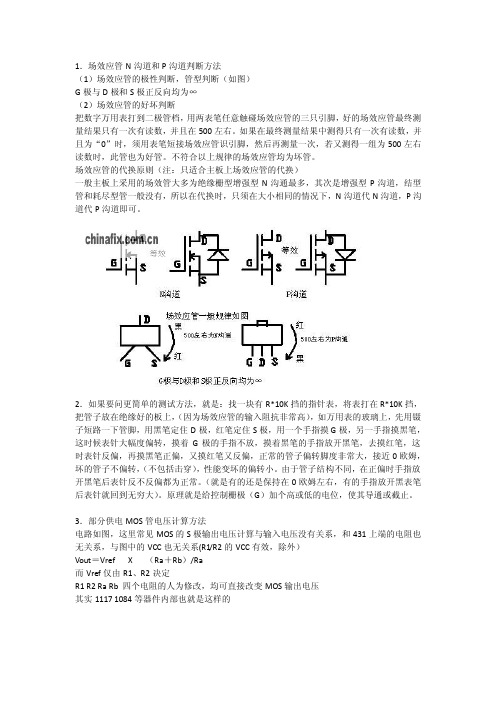

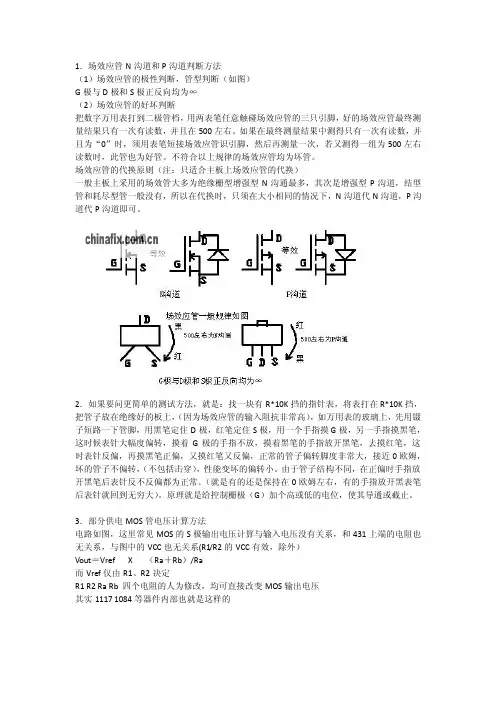

1．场效应管N沟道和P沟道判断方法（1）场效应管的极性判断，管型判断（如图）G极与D极和S极正反向均为∞（2）场效应管的好坏判断把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。

如果在最终测量结果中测得只有一次有读数，并且为“0”时，须用表笔短接场效应管识引脚，然后再测量一次，若又测得一组为500左右读数时，此管也为好管。

不符合以上规律的场效应管均为坏管。

场效应管的代换原则（注：只适合主板上场效应管的代换）一般主板上采用的场效管大多为绝缘栅型增强型N沟通最多，其次是增强型P沟道，结型管和耗尽型管一般没有，所以在代换时，只须在大小相同的情况下，N沟道代N沟道，P沟道代P沟道即可。

2．如果要问更简单的测试方法，就是：找一块有R*10K挡的指针表，将表打在R*10K挡，把管子放在绝缘好的板上，（因为场效应管的输入阻抗非常高），如万用表的玻璃上，先用镊子短路一下管脚，用黑笔定住D极，红笔定住S极，用一个手指摸G极，另一手指摸黑笔，这时候表针大幅度偏转，摸着G极的手指不放，摸着黑笔的手指放开黑笔，去摸红笔，这时表针反偏，再摸黑笔正偏，又摸红笔又反偏，正常的管子偏转脚度非常大，接近0欧姆，坏的管子不偏转，（不包括击穿），性能变坏的偏转小。

由于管子结构不同，在正偏时手指放开黑笔后表针反不反偏都为正常。

（就是有的还是保持在0欧姆左右，有的手指放开黑表笔后表针就回到无穷大）。

原理就是给控制栅极（G）加个高或低的电位，使其导通或截止。

3．部分供电MOS管电压计算方法电路如图，这里常见MOS的S极输出电压计算与输入电压没有关系，和431上端的电阻也无关系，与图中的VCC也无关系(R1/R2的VCC有效，除外）Vout＝Vref X （Ra＋Rb）/Ra而Vref仅由R1、R2决定R1 R2 Ra Rb 四个电阻的人为修改，均可直接改变MOS输出电压其实1117 1084等器件内部也就是这样的新手知识：MOS管原理双极型晶体管把输入端电流的微小变化放大后，在输出端输出一个大的电流变化。

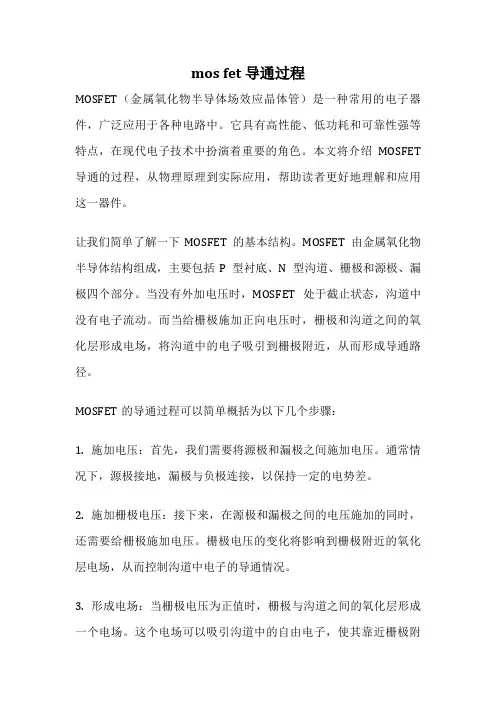

mos fet 导通过程MOSFET（金属氧化物半导体场效应晶体管）是一种常用的电子器件，广泛应用于各种电路中。

它具有高性能、低功耗和可靠性强等特点，在现代电子技术中扮演着重要的角色。

本文将介绍MOSFET 导通的过程，从物理原理到实际应用，帮助读者更好地理解和应用这一器件。

让我们简单了解一下MOSFET的基本结构。

MOSFET由金属氧化物半导体结构组成，主要包括P型衬底、N型沟道、栅极和源极、漏极四个部分。

当没有外加电压时，MOSFET处于截止状态，沟道中没有电子流动。

而当给栅极施加正向电压时，栅极和沟道之间的氧化层形成电场，将沟道中的电子吸引到栅极附近，从而形成导通路径。

MOSFET的导通过程可以简单概括为以下几个步骤：1. 施加电压：首先，我们需要将源极和漏极之间施加电压。

通常情况下，源极接地，漏极与负极连接，以保持一定的电势差。

2. 施加栅极电压：接下来，在源极和漏极之间的电压施加的同时，还需要给栅极施加电压。

栅极电压的变化将影响到栅极附近的氧化层电场，从而控制沟道中电子的导通情况。

3. 形成电场：当栅极电压为正值时，栅极与沟道之间的氧化层形成一个电场。

这个电场可以吸引沟道中的自由电子，使其靠近栅极附近。

4. 引入电子：电场的作用下，沟道中的自由电子被吸引到栅极附近。

当栅极电压足够高时，沟道中的电子会足够多，从而形成一个导通路径。

5. 导通状态：一旦形成导通路径，电子就可以从源极流向漏极，形成电流。

此时，MOSFET处于导通状态。

需要注意的是，MOSFET的导通过程是通过调节栅极电压来实现的。

栅极电压的变化将直接影响到沟道中的电子分布，从而改变MOSFET的导通情况。

因此，通过控制栅极电压，我们可以灵活地控制MOSFET的导通与截止。

MOSFET作为一种重要的电子器件，具有广泛的应用领域。

它可以用于放大、开关、逻辑控制等各种电路中。

例如，在数字电路中，MOSFET可以作为开关使用，实现逻辑门的功能。

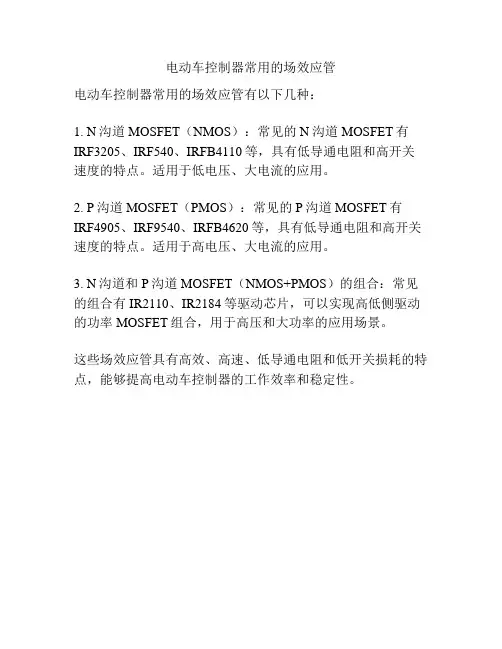

电动车控制器常用的场效应管
电动车控制器常用的场效应管有以下几种：
1. N沟道MOSFET（NMOS）：常见的N沟道MOSFET有IRF3205、IRF540、IRFB4110等，具有低导通电阻和高开关速度的特点。

适用于低电压、大电流的应用。

2. P沟道MOSFET（PMOS）：常见的P沟道MOSFET有IRF4905、IRF9540、IRFB4620等，具有低导通电阻和高开关速度的特点。

适用于高电压、大电流的应用。

3. N沟道和P沟道MOSFET（NMOS+PMOS）的组合：常见的组合有IR2110、IR2184等驱动芯片，可以实现高低侧驱动的功率MOSFET组合，用于高压和大功率的应用场景。

这些场效应管具有高效、高速、低导通电阻和低开关损耗的特点，能够提高电动车控制器的工作效率和稳定性。

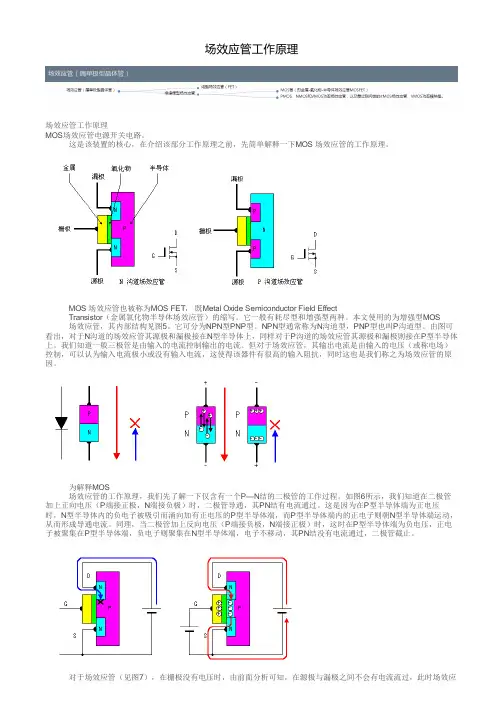

场效应管工作原理场效应管工作原理MOS场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field EffectTransistor（金属氧化物半导体场效应管）的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS 场效应管，其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

我们知道一般三极管是由输入的电流控制输出的电流。

但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。

如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。

这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。

同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。

对于场效应管（见图7），在栅极没有电压时，由前面分析可知，在源极与漏极之间不会有电流流过，此时场效应管处与截止状态（图7a）。

当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的作用，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子聚集在两个N沟道之间的P型半导体中（见图7b），从而形成电流，使源极和漏极之间导通。

场效应管M O S F E T N P 沟道区分及导通条件集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-如何区分场效应管是N沟道还是P沟道？答：在电路图中N沟道的MOS管箭头是向内侧指向，P沟道的箭头是向外侧指向的。

N沟道的测量方法是:万用表打到二极管档，红表笔接S极，黑表笔接D极，测到400到800的阻值就可以判断这个MOS管是N沟道的。

P沟道的测量方法是:万用表打到二极管档，红表笔接D极，黑表笔接S极，测到400-800的阻值可以判断这个MOS管是P沟道的。

（用表笔二极管档测s极和D极的一组数值（600-800）红S黑D是N沟道黑S红D是P沟道）。

场效应管分为N沟道和P沟道，它的导通条件分别是什么？答：都是靠在G极上加一个触发电压，使N极与D极导通。

对N沟道G极电压为+极性。

对P沟道的G极电压为-极性。

（复杂点的看下文）场效应管的导通与截止由栅源电压来控制，对于增强型场效应管来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。

一般2V～4V就可以了。

但是，场效应管分为增强型（常开型）和耗尽型（常闭型），增强型的管子是需要加电压才能导通的，而耗尽型管子本来就处于导通状态，加栅源电压是为了使其截止。

开关只有两种状态通和断，三极管和场效应管工作有三种状态，1、截止，2、线性放大，3、饱和（基极电流继续增加而集电极电流不再增加）。

使晶体管只工作在1和3状态的电路称之为开关电路，一般以晶体管截止，集电极不吸收电流表示关；以晶体管饱和，发射极和集电极之间的电压差接近于0V时表示开。

开关电路用于数字电路时，输出电位接近0V时表示0，输出电位接近电源电压时表示1。

所以数字集成电路内部的晶体管都工作在开关状态。

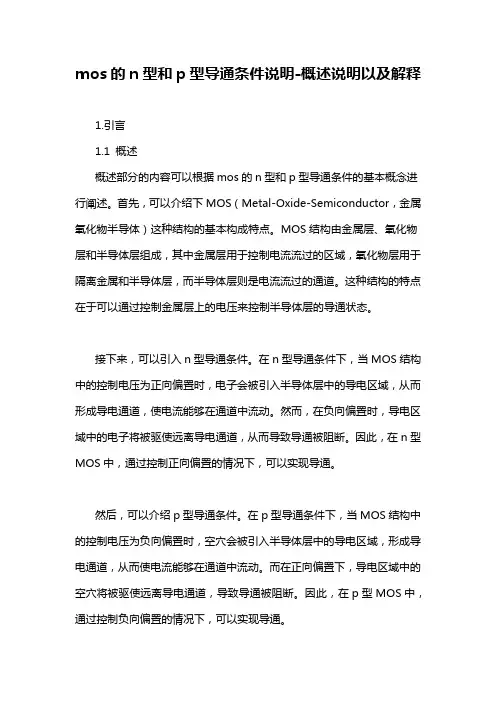

mos的n型和p型导通条件说明-概述说明以及解释1.引言1.1 概述概述部分的内容可以根据mos的n型和p型导通条件的基本概念进行阐述。

首先，可以介绍下MOS（Metal-Oxide-Semiconductor，金属氧化物半导体）这种结构的基本构成特点。

MOS结构由金属层、氧化物层和半导体层组成，其中金属层用于控制电流流过的区域，氧化物层用于隔离金属和半导体层，而半导体层则是电流流过的通道。

这种结构的特点在于可以通过控制金属层上的电压来控制半导体层的导通状态。

接下来，可以引入n型导通条件。

在n型导通条件下，当MOS结构中的控制电压为正向偏置时，电子会被引入半导体层中的导电区域，从而形成导电通道，使电流能够在通道中流动。

然而，在负向偏置时，导电区域中的电子将被驱使远离导电通道，从而导致导通被阻断。

因此，在n型MOS中，通过控制正向偏置的情况下，可以实现导通。

然后，可以介绍p型导通条件。

在p型导通条件下，当MOS结构中的控制电压为负向偏置时，空穴会被引入半导体层中的导电区域，形成导电通道，从而使电流能够在通道中流动。

而在正向偏置下，导电区域中的空穴将被驱使远离导电通道，导致导通被阻断。

因此，在p型MOS中，通过控制负向偏置的情况下，可以实现导通。

总之，可以通过控制MOS结构中的控制电压来控制其导通状态，n 型和p型MOS在正向和负向偏置下分别导通，这种导通条件是实现MOS 器件功能的关键。

在接下来的文章中，我们将进一步探究n型和p型导通条件的具体细节，并分析其在电子器件中的应用。

1.2 文章结构文章结构部分的内容可以描述本文的组织和章节划分，以及各章节内容的主题和关联性。

以下是对于文章结构的描述:文章采用了三个主要部分来展开讨论mos的n型和p型导通条件。

第一部分是引言，介绍了本文的概述、文章结构以及目的，为读者提供了整个文章的背景和大致内容的了解。

第二部分是正文，分为两个章节，分别探讨了n型导通条件和p型导通条件。

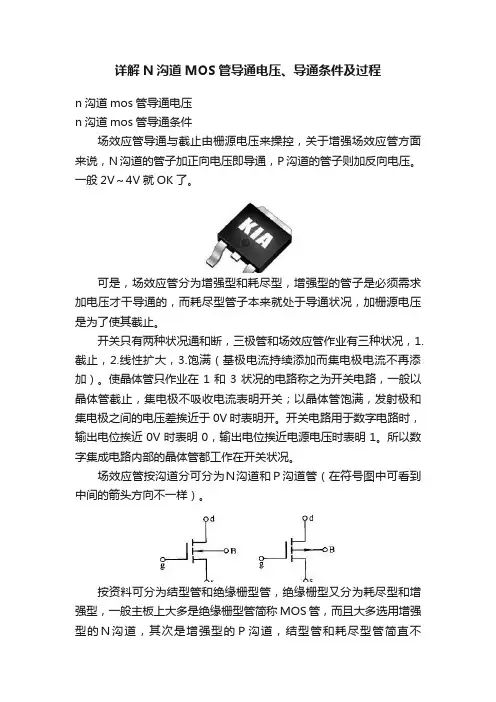

详解N沟道MOS管导通电压、导通条件及过程n沟道mos管导通电压n沟道mos管导通条件场效应管导通与截止由栅源电压来操控，关于增强场效应管方面来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。

一般2V～4V就OK了。

可是，场效应管分为增强型和耗尽型，增强型的管子是必须需求加电压才干导通的，而耗尽型管子本来就处于导通状况，加栅源电压是为了使其截止。

开关只有两种状况通和断，三极管和场效应管作业有三种状况，1.截止，2.线性扩大，3.饱满（基极电流持续添加而集电极电流不再添加）。

使晶体管只作业在1和3状况的电路称之为开关电路，一般以晶体管截止，集电极不吸收电流表明开关；以晶体管饱满，发射极和集电极之间的电压差挨近于0V时表明开。

开关电路用于数字电路时，输出电位挨近0V时表明0，输出电位挨近电源电压时表明1。

所以数字集成电路内部的晶体管都工作在开关状况。

场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在符号图中可看到中间的箭头方向不一样）。

按资料可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称MOS管，而且大多选用增强型的Ｎ沟道，其次是增强型的Ｐ沟道，结型管和耗尽型管简直不用。

场效应晶体管简称场效应管.由大都载流子参加导电,也称为单极型晶体管.它归于电压操控型半导体器材. 场效应管是使用大都载流子导电,所以称之为单极型器材,而晶体管是即有大都载流子,也使用少量载流子导电,被称之为双极型器材.有些场效应管的源极和漏极能够交换使用,栅压也可正可负,灵活性比晶体管好。

开启电压(YGS（th））也称为“栅极阈值电压”，这个数值的选择在这里主要与用作比拟器的运放有火。

VMOS不像BJT，栅极相关于源极需求有一定的电压才干开通，这个电压的最低值（通常是一个范围）称为开启电压，饱和导通电压普通为开启电压的一倍左右，假如技术手册给出的开启电压是一个范围，取最大值。

VMOS的开启电压普通为5V左右，低开启电压的种类有2V左右的。

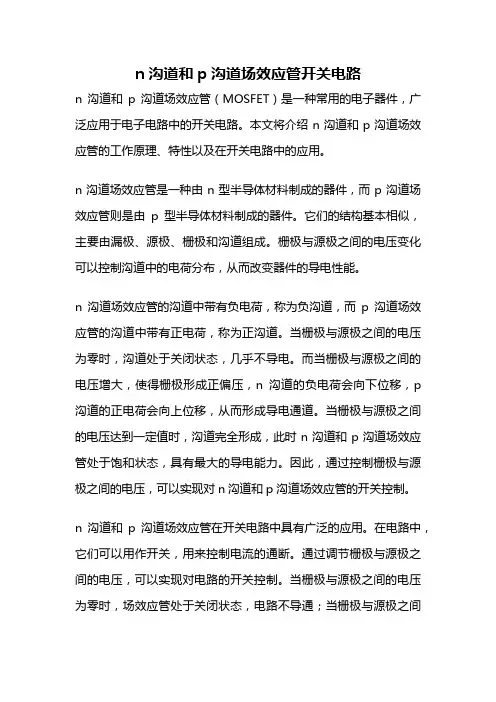

n沟道和p沟道场效应管开关电路n沟道和p沟道场效应管（MOSFET）是一种常用的电子器件，广泛应用于电子电路中的开关电路。

本文将介绍n沟道和p沟道场效应管的工作原理、特性以及在开关电路中的应用。

n沟道场效应管是一种由n型半导体材料制成的器件，而p沟道场效应管则是由p型半导体材料制成的器件。

它们的结构基本相似，主要由漏极、源极、栅极和沟道组成。

栅极与源极之间的电压变化可以控制沟道中的电荷分布，从而改变器件的导电性能。

n沟道场效应管的沟道中带有负电荷，称为负沟道，而p沟道场效应管的沟道中带有正电荷，称为正沟道。

当栅极与源极之间的电压为零时，沟道处于关闭状态，几乎不导电。

而当栅极与源极之间的电压增大，使得栅极形成正偏压，n沟道的负电荷会向下位移，p 沟道的正电荷会向上位移，从而形成导电通道。

当栅极与源极之间的电压达到一定值时，沟道完全形成，此时n沟道和p沟道场效应管处于饱和状态，具有最大的导电能力。

因此，通过控制栅极与源极之间的电压，可以实现对n沟道和p沟道场效应管的开关控制。

n沟道和p沟道场效应管在开关电路中具有广泛的应用。

在电路中，它们可以用作开关，用来控制电流的通断。

通过调节栅极与源极之间的电压，可以实现对电路的开关控制。

当栅极与源极之间的电压为零时，场效应管处于关闭状态，电路不导通；当栅极与源极之间的电压为正时，场效应管处于开启状态，电路导通。

这种开关特性使得n沟道和p沟道场效应管在数字电路、模拟电路和功率电子电路中得到广泛应用。

在数字电路中，n沟道和p沟道场效应管可以用来实现逻辑门电路，如与门、或门、非门等。

通过将多个场效应管连接在一起，可以实现复杂的数字逻辑功能。

在模拟电路中，n沟道和p沟道场效应管可以用来实现放大器、开关和传输特性。

它们具有高输入阻抗、低输出阻抗和大电流驱动能力的特点，适用于放大、开关和传输信号。

在功率电子电路中，n沟道和p沟道场效应管可以用来实现功率开关。

由于它们具有低导通电阻和快速开关速度的特点，可以在高频率下实现高效率的功率转换。
