烟感布置要求：1 探测器至墙壁、梁边的水平距离，不应小于；2 探测器周围水平距离内，不应有遮挡物；3 探测器至空调送风口边的水平距离不应小于，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于。
4 在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半；5 探测器至广播的水平距离，不应小于；6 探测器至灯具的水平距离，不应小于；7 探测器至喷头的水平距离，不应小于；8 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的５％时，每个被隔开的部分至少应安装一只探测器。
9 烟感距开水器的距离不应小于。
５．３感温元件的布置５．３．１感温元件５．３．１．１感温元件采用铜—康铜热电偶，测量不确定度应小于０．２５Ｋ。
５．３．１．２铜—康铜热电偶必须使用同批生产、丝径为０．２ｍｍ～０．４ｍｍ的铜丝和康铜丝制作。
铜丝和康铜丝应有绝缘包皮。
５．３．１．３铜—康铜热电偶感应头应作绝缘处理。
５．３．１．４铜—康铜热电偶应定期进行校验〔见附录Ｂ（标准的附录）〕。
５．３．２铜—康铜热电偶的布置５．３．２．１空气温度测点ａ）应在热箱空间内设置两层热电偶作为空气温度测点，每层均匀布４点；ｂ）冷箱空气温度测点应布置在符合ＧＢ／Ｔ１３４７５规定的平面内，与试件安装洞口对应的面积上均匀布９点；ｃ）测量空气温度的热电偶感应头，均应进行热辐射屏蔽；ｄ）测量热、冷箱空气温度的热电偶可分别并联。
５．３．２．２表面温度测点ａ）热箱每个外壁的内、外表面分别对应布６个温度测点；ｂ）试件框热侧表面温度测点不宜少于２０个。
试件框冷侧表面温度测点不宜少于１４个点；ｃ）热箱外壁及试件框每个表面温度测点的热电偶可分别并联；ｄ）测量表面温度的热电偶感应头应连同至少１００ｍｍ长的铜、康铜引线一起，紧贴在被测表面上。
消防烟感安装规范篇一：烟感规范烟感规范烟感布置要求：1 探测器至墙壁、梁边的水平距离，不应小于0.5m；2 探测器周围水平距离0.5m内，不应有遮挡物；3 探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。
4 在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半； 5 探测器至广播的水平距离，不应小于0.1m；6 探测器至灯具的水平距离，不应小于0.2m；7 探测器至喷头的水平距离，不应小于0.3m；8 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的５％时，每个被隔开的部分至少应安装一只探测器。
9 烟感距开水器的距离不应小于1.5m。
５．３感温元件的布置５．３．１感温元件５．３．１．１感温元件采用铜—康铜热电偶，测量不确定度应小于０．２５Ｋ。
５．３．１．２铜—康铜热电偶必须使用同批生产、丝径为０．２ｍｍ～０．４ｍｍ的铜丝和康铜丝制作。
铜丝和康铜丝应有绝缘包皮。
５．３．１．３铜—康铜热电偶感应头应作绝缘处理。
５．３．１．４铜—康铜热电偶应定期进行校验〔见附录Ｂ（标准的附录）〕。
５．３．２铜—康铜热电偶的布置５．３．２．１空气温度测点ａ）应在热箱空间内设置两层热电偶作为空气温度测点，每层均匀布４点；ｂ）冷箱空气温度测点应布置在符合ＧＢ／Ｔ１３４７５规定的平面内，与试件安装洞口对应的面积上均匀布９点；ｃ）测量空气温度的热电偶感应头，均应进行热辐射屏蔽；ｄ）测量热、冷箱空气温度的热电偶可分别并联。
５．３．２．２表面温度测点ａ）热箱每个外壁的内、外表面分别对应布６个温度测点；ｂ）试件框热侧表面温度测点不宜少于２０个。
试件框冷侧表面温度测点不宜少于１４个点；ｃ）热箱外壁及试件框每个表面温度测点的热电偶可分别并联；ｄ）测量表面温度的热电偶感应头应连同至少１００ｍｍ长的铜、康铜引线一起，紧贴在被测表面上。
烟感及喷淋安装规范(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除火灾自动报警系统探测器设置规范8.1 点型火灾探测器的设置数量和布置8.1.1探测区域的每个房间至少应设置一只火灾探测器。
8.1.2感烟探测器、感温探测器的保护面积和保护半径。
烟感：（1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径6.7米;（2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为5.8米。
温感：（1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；（2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为3.6米。
8.1.3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。
8.1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：8.1.5在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：8.1.5.1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。
8.1.5.2当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1.5.3当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。
8.1.5.4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。
8.1.5.5当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
一、项目背景为确保五层小宾馆的消防安全，预防火灾事故的发生，根据国家相关消防安全规定和宾馆实际情况，特制定本施工方案。
本方案旨在确保消防烟感系统的安装质量，提高宾馆的消防安全水平。
二、施工内容1. 消防烟感探测器安装（1）探测器选择：根据宾馆房间大小和走道宽度，选择合适的感烟探测器，一般每个房间设一个烟感，走道、楼梯口等公共区域设烟感。
（2）安装间距：烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米。
走道、楼梯口等公共区域烟感按15米间距设置，温感按10米间距设置。
（3）安装位置：探测器至墙壁、梁边的水平距离，不应小于0.5m。
探测器周围0.5m内，不应有遮挡物。
探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
2. 消防报警系统安装（1）报警主机安装：将火灾报警主机安装在通风、干燥、便于操作的场所，如监控室或消防控制室。
（2）报警线路连接：将探测器与报警主机之间采用镀锌管套管规范安装，确保线路安全可靠。
（3）声光报警器安装：在走道、楼梯口等公共区域设置声光报警器，间距约为50米，数量与手报一致。
（4）手动报警按钮安装：在走道、楼梯口等公共区域设置手动报警按钮，间距约为50米，数量与声光报警器一致。
三、施工步骤1. 施工准备：检查消防烟感探测器、报警主机、声光报警器、手动报警按钮等设备是否齐全、完好。
2. 施工测量：根据宾馆布局和消防规范要求，确定探测器、报警主机、声光报警器、手动报警按钮等设备的安装位置。
3. 施工安装：按照施工规范要求，进行消防烟感探测器、报警主机、声光报警器、手动报警按钮等设备的安装。
4. 系统调试：安装完成后，对消防烟感报警系统进行调试，确保系统正常运行。
5. 施工验收：按照消防规范要求，对施工项目进行验收，确保消防烟感报警系统安装质量符合要求。
四、施工要求1. 施工过程中，严格遵守国家相关消防安全规定和施工规范。
烟感及喷淋安装规范 Revised by Chen Zhen in 2021火灾自动报警系统探测器设置规范8.1 点型火灾探测器的设置数量和布置8.1.1探测区域的每个房间至少应设置一只火灾探测器。
8.1.2感烟探测器、感温探测器的保护面积和保护半径。
烟感：（1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径6.7米;（2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为5.8米。
温感：（1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；（2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为3.6米。
8.1.3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。
8.1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：8.1.5在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：8.1.5.1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。
8.1.5.2当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1.5.3当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。
8.1.5.4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。
8.1.5.5当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
8.17探测器至墙壁、梁边的水平距离，不应小于0.5m。

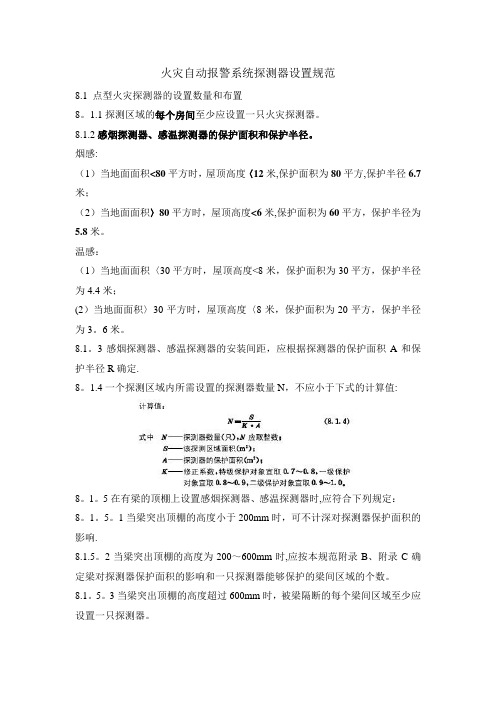

火灾自动报警系统探测器设置规范8.1 点型火灾探测器的设置数量和布置8。
1.1探测区域的每个房间至少应设置一只火灾探测器。
8.1.2感烟探测器、感温探测器的保护面积和保护半径。
烟感:（1）当地面面积<80平方时，屋顶高度〈12米,保护面积为80平方,保护半径6.7米；（2）当地面面积〉80平方时，屋顶高度<6米,保护面积为60平方，保护半径为5.8米。
温感：（1）当地面面积〈30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；(2）当地面面积〉30平方时，屋顶高度〈8米，保护面积为20平方，保护半径为3。
6米。
8.1。
3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定.8。
1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值:8。
1。
5在有梁的顶棚上设置感烟探测器、感温探测器时,应符合下列规定：8。
1。
5。
1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响.8.1.5。
2当梁突出顶棚的高度为200～600mm时,应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1。
5。
3当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。
8.1.5。
4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。
8。
1.5.5当梁间净距小于1m时,可不计梁对探测器保护面积的影响。
8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
8.17探测器至墙壁、梁边的水平距离，不应小于0.5m。
8.18探测器周围0。
5m内，不应有遮挡物。
8.19房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5％时，每个被隔开的部分至少应安装一只探测器。

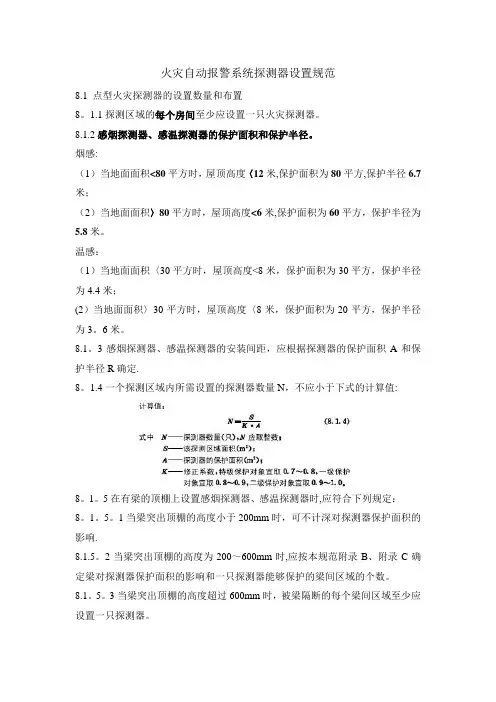

火灾自动报警系统探测器设置规范8.1 点型火灾探测器的设置数量和布置8.1.1探测区域的每个房间至少应设置一只火灾探测器。
8.1.2感烟探测器、感温探测器的保护面积和保护半径。
烟感：（1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径6.7米;（2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为5.8米。
温感：（1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；（2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为3.6米。
8.1.3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。
8.1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：8.1.5在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定： 8.1.5.1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。
8.1.5.2当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1.5.3当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。
8.1.5.4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。
8.1.5.5当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
8.17 探测器至墙壁、梁边的水平距离，不应小于0.5m。
8.18探测器周围0.5m内，不应有遮挡物。
8.19房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。

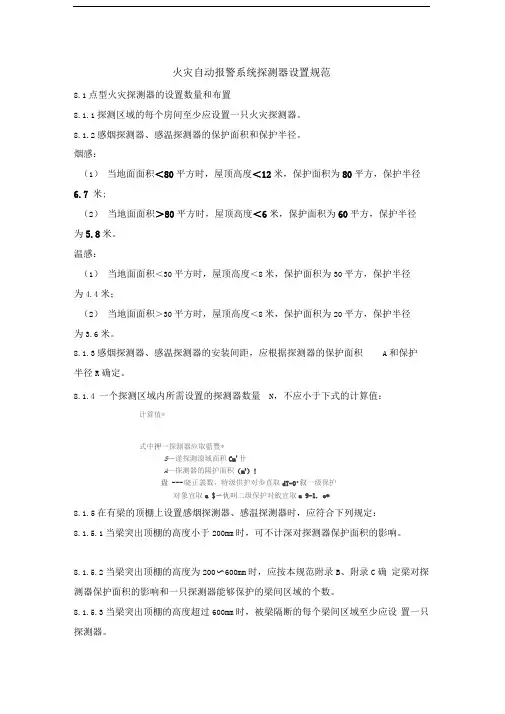

烟感及喷淋安装规范8.1点型火灾探测器的设置数量和布置8.1.1探测区域的每个房间至少应设置一只火灾探测器。
8.1.2感烟探测器、感温探测器的保护面积和保护半径。
烟感：1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径6.7米;2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为5.8米。
温感：1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为4.4米；2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为3.6米。
8.1.3感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。
8.1.4一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：8.1.5在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：8.1.5.1当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。
8.1.5.2当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1.5.3当梁突出顶棚的高度超过600mm 时，被梁隔断的每个梁间区域至少应设置一只探测器。
8.1.5.4当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范8.14条规定计算探测器的设置数量。
8.1.5.5当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
8.16在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
8.17探测器至墙壁、梁边的水平距离，不应小于0.5m。
8.18探测器周围0.5m内，不应有遮挡物。
8.19房间被书架、设备或隔断平分开，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。
烟感及喷淋安装规范-CAL-FENGHAI.-(YICAI)-Company One1火灾自动报警系统探测器设置规范点型火灾探测器的设置数量和布置探测区域的每个房间至少应设置一只火灾探测器。
感烟探测器、感温探测器的保护面积和保护半径。
烟感：（1）当地面面积<80平方时，屋顶高度<12米，保护面积为80平方，保护半径米;（2）当地面面积>80平方时，屋顶高度<6米，保护面积为60平方，保护半径为米。
温感：（1）当地面面积<30平方时，屋顶高度<8米，保护面积为30平方，保护半径为米；（2）当地面面积>30平方时，屋顶高度<8米，保护面积为20平方，保护半径为米。
感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确定。
一个探测区域内所需设置的探测器数量N，不应小于下式的计算值：在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：当梁突出顶棚的高度小于200mm时，可不计深对探测器保护面积的影响。
当梁突出顶棚的高度为200～600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。
当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范条规定计算探测器的设置数量。
当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
探测器至墙壁、梁边的水平距离，不应小于。
探测器周围内，不应有遮挡物。
房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。
探测器至空调送风口边的水平距离不应小于，并宜接近回风口安装。
