利用Matlab实现矩形波导电磁场分布图的绘制(附源程序)
通过Matlab计算并绘出任意时刻金属矩形波导的主模TE10模的电磁场分布图。波导
尺寸、工作频率及时刻均由外部给定。

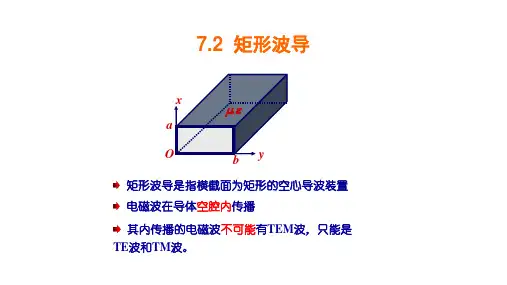

A. 矩形波导中传输的主模为
TE10模。设金属波导尺寸为a*b,TE10模的截止波长为2*a。其电磁场分量可推导表示如下:
(1-1)上式中各参量如下,
(1-2)
B. 用Matlab画电磁力线的步骤:
1. 由外部给定的波导尺寸、工作频率参照(1-2)式计算得到参量。
2. 由外部给定的绘图精度,分别确定电场和磁场的坐标点。按照公式(1-1)计算
得到电场、磁场的分量。
3. 用quiver3函数,绘制磁场分布。允许图像叠加。
4. 用quiver3函数,绘制电场分布。不允许图像叠加。
C. 三维的电力磁力线分布效果图
C •附程序清单
rectwavestrct1(22.86,10.16,6,1,9.84*10A9,0.03); %main
function rectwavestrct1(ao,bo,d,H0,f,t)
%画矩形波导场结构所有计算单位为米输入为毫米 %f 10 工作频率/波长
%lg 波导波长 %lc TE10模截止波长 %a b
波导尺寸 %c 传输方向这里取为波导波长 %d
采样精度
%t
t 时刻的场结构图
a=ao/1000; b=bo/1000;
0 04.5
0 04
5
2 o o O.
三三一 • 二二三
• 二匚三?匚二
:
w a - 三
一
^^^一
二
三
一hi
0.015
l a y
Is
o o 01
o.
6
111
-
遁导宽边3
005
001
三二专二言曰 氤
二二三
二
TTHT^;:
二三?二二‘
05
O
06
O
ff g
i
蛀
o.
二1|
一一
o
q ia
M r 换
0 02^
□ 01 -
、
-0 01-3, -Q Q1 ”
Ic=2*a; %TE10截止频率
l0=3*10A8/f;
u=4*pi*i°A(_7);
if(l0>lc)
return;
eIse
cIf;
Ig=I0/((1-(I0/Ic)A2)A0.5);
c=Ig;
B=2*pi/Ig;
w=B/(3*10A8);
x=0:a/d:a;
y=0:b/d:b;
z=0:c/d:c;
[x1,y1,z1]=meshgrid(x,y,z);
%mesh(x1,y1,z1);
hx=-B.*a.*H0.*sin(pi./a.*x1).*sin(w*t-B.*z1)./pi;
hz=H0.*cos(pi./a.*x1).*cos(w*t-z1.*B);
hy=zeros(size(y1));
quiver3(z1,x1,y1,hz,hx,hy,'b');
hoId on;
x2=x1-0.001;
y2=y1-0.001;
z2=z1-0.001;
ex=zeros(size(x2));
ey=w.*u.*a.*H0.*sin(pi./a.*x2).*sin(w*t-B.*z2)./pi;
ez=zeros(size(z2)); quiver3(z2,x2,y2,ez,ex,ey,'r');
xlabel('传输方向');
ylabel('波导宽边a');
zlabel('波导窄边b');
hold off;
end
%-- End Code
