探沟确认表

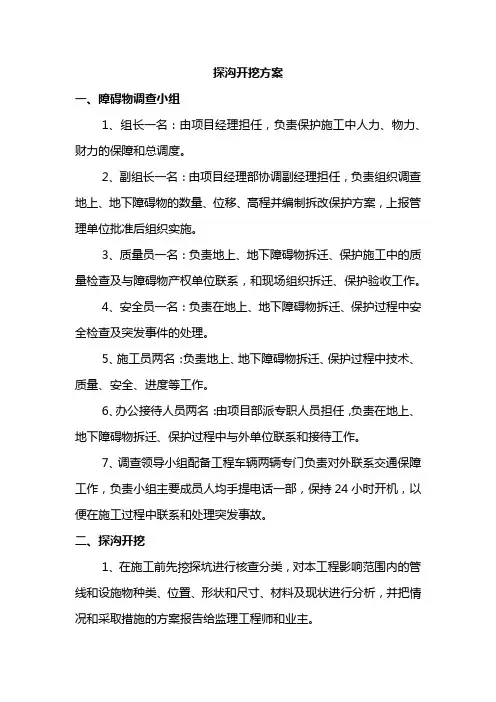

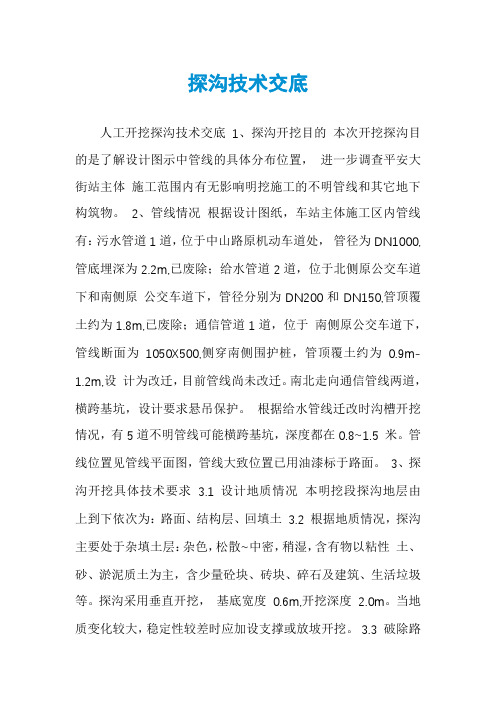

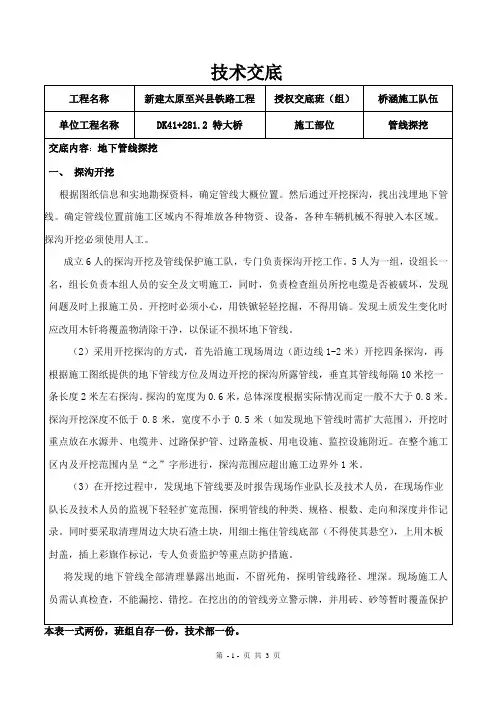

探沟技术交底人工开挖探沟技术交底1、探沟开挖目的本次开挖探沟目的是了解设计图示中管线的具体分布位置，进一步调查平安大街站主体施工范围内有无影响明挖施工的不明管线和其它地下构筑物。

2、管线情况根据设计图纸，车站主体施工区内管线有：污水管道1道，位于中山路原机动车道处，管径为DN1000,管底埋深为2.2m,已废除；给水管道2道，位于北侧原公交车道下和南侧原公交车道下，管径分别为DN200和DN150,管顶覆土约为1.8m,已废除；通信管道1道，位于南侧原公交车道下，管线断面为1050X500,侧穿南侧围护桩，管顶覆土约为0.9m-1.2m,设计为改迁，目前管线尚未改迁。

南北走向通信管线两道，横跨基坑，设计要求悬吊保护。

根据给水管线迁改时沟槽开挖情况，有5道不明管线可能横跨基坑，深度都在0.8~1.5 米。

管线位置见管线平面图，管线大致位置已用油漆标于路面。

3、探沟开挖具体技术要求 3.1 设计地质情况本明挖段探沟地层由上到下依次为：路面、结构层、回填土3.2 根据地质情况，探沟主要处于杂填土层：杂色，松散~中密，稍湿，含有物以粘性土、砂、淤泥质土为主，含少量砼块、砖块、碎石及建筑、生活垃圾等。

探沟采用垂直开挖，基底宽度0.6m,开挖深度2.0m。

当地质变化较大，稳定性较差时应加设支撑或放坡开挖。

3.3 破除路面以及开挖时，领工全过程监督，破除路面时，注意机械破坏埋深较浅的管线，人工开挖探沟时，监督施工人员用铁锨轻轻挖掘，不得用镐。

发现管线上有覆盖物时，用手将覆盖物清除干净，以保证不损坏地下管线。

3.4 在开挖过程中，发现不明地下管线要及时报告现场工程师，在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。

同时清理管线周边石、土块，用细土拖住管线底部(不得使其悬空) ,上用木板封盖，插上彩旗作标记，专人负责签字栏技术负责人交底人接交人表C2-2 技术交底记录工程名称交底部位交底内容：监护等重点防护措施。

探沟发掘法工程探沟一般指把发掘区划分为若干相等的正方格，依方格为单位，分工发掘，这些正方格叫“探沟”。

考古发掘，就是被考古人戏称为“挖土”。

无论遗址还是墓葬的发掘，整个发掘过程就是一直在和土打交道，也就是将墓室、墓道或遗迹、遗物之外的填土清理走。

1.选点布方田野考古调查和发掘是考古学获取研究资料的主要途径。

田野考古发掘中最基本的单位叫“探方”，就是将发掘现场按正北方向分成若干个方格进行发掘和资料收集。

规格一般为5米×5米，也可视实际情况进行调整。

2.开始发掘考古发掘方法包括利于研究地层关系的纵向发掘和了解遗迹全貌的横向发掘。

横向发掘利于展现发掘对象的全貌，适用于墓葬、灰坑等面积较小的遗址。

纵向发掘利于考古人员区分堆积，确定层位关系，考古人员按照从晚到早的关系逐层发掘。

考古发掘中还会用到探沟发掘法，探沟平面呈长方形，主要用于了解一定范围内的堆积情况。

3.划分地层人类的文化堆积，包含有人类活动而遗留的文化遗迹、遗物，由于各个时期堆积形成的原因不同，每个时期的土质、土色与包含物等方面也会有差别，考古人员以此为依据划分地层和判断遗迹范围。

划分地层的主要任务就是区分各个时期文化堆积的层次，判定各堆积层的先后顺序并进行编号，进而确定各层次遗迹的叠压关系。

4.照相测量与考古发掘同时进行的还有相关的记录工作，在发掘开始前，会对发掘对象进行航空拍摄。

在发掘文化堆积的各阶段也需要对发掘遗址进行影像记录，同时在发掘过程中要对每一个遗迹单位进行编号并照相，在确认拍摄的影像合乎要求之后才会继续清理。

同时在清理过程中还要对遗迹进行测量绘图。

5.登记、绘图考古发掘记录工作中，除影像记录之外还包括了文字登记和绘图记录，文字登记包括遗迹编号、地理形势、遗址周边环境等情况，通常会以表格形式记录。

绘图是用于记录遗址堆积以及探方的平面、剖面、侧视图。

这些记录在形式和内容上互补，构成统一的记录体系。

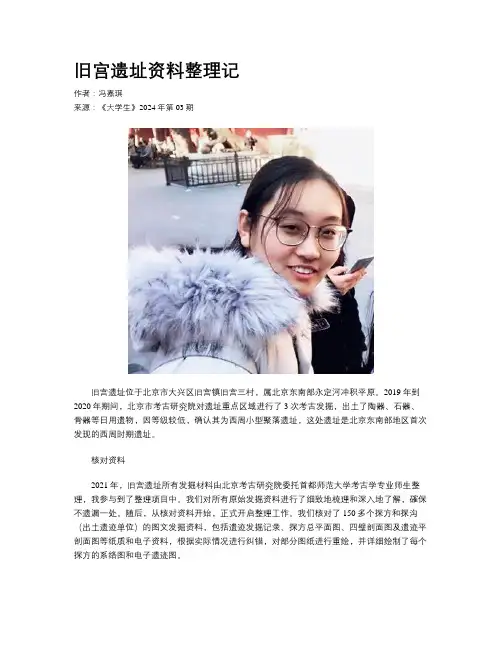

旧宫遗址资料整理记作者：冯嘉琪来源：《大学生》2024年第03期旧宫遗址位于北京市大兴区旧宫镇旧宫三村，属北京东南部永定河冲积平原。

2019年到2020年期间，北京市考古研究院对遗址重点区域进行了3次考古发掘，出土了陶器、石器、骨器等日用遗物，因等级较低，确认其为西周小型聚落遗址，这处遗址是北京东南部地区首次发现的西周时期遗址。

核对资料2021年，旧宫遗址所有发掘材料由北京考古研究院委托首都师范大学考古学专业师生整理，我参与到了整理项目中。

我们对所有原始发掘资料进行了细致地梳理和深入地了解，確保不遗漏一处。

随后，从核对资料开始，正式开启整理工作。

我们核对了150多个探方和探沟（出土遗迹单位）的图文发掘资料，包括遗迹发掘记录、探方总平面图、四壁剖面图及遗迹平剖面图等纸质和电子资料，根据实际情况进行纠错，对部分图纸进行重绘，并详细绘制了每个探方的系络图和电子遗迹图。

图文资料的整理是开展后续工作的基石，我们花费了数月时间确保图文资料的完整性与准确性。

在对探方发掘资料进行整理的过程中，我们发现东北与西南探方地层之间存在较大差异，甚至部分相邻探方也因各种原因导致了地层层数、厚度、形制不一，这使传统的通层做法无法适用，为了让报告写得更科学，在老师的指导下，我们最终放弃了统一全部地层的做法，决定以探方为单位开展整理工作，将每层限于探方内部，尽可能减少误差，并根据后续出土遗物的整理情况，进一步明确遗址堆积情况。

整理遗物旧宫遗址出土的遗物，主要为陶器残片。

陶片数以万计，整理任务极重。

在烈日下、虫咬时，我们加班加点，完成所有陶片的清洗。

我们戴上手套，按照探方分别将陶片放入水中，再用刷子顺茬轻刷，将纹饰和茬口处的泥土清洗干净，最后进行晾晒，随即开展拼对统计工作。

陶片的拼对统计是开展研究工作的基础，我们针对旧宫遗址陶片特征，设计了专属统计表。

在统计过程中，反复核对遗迹编号，仔细拼对残片，确保归属遗迹、陶片数量不出错，统计结果可信。

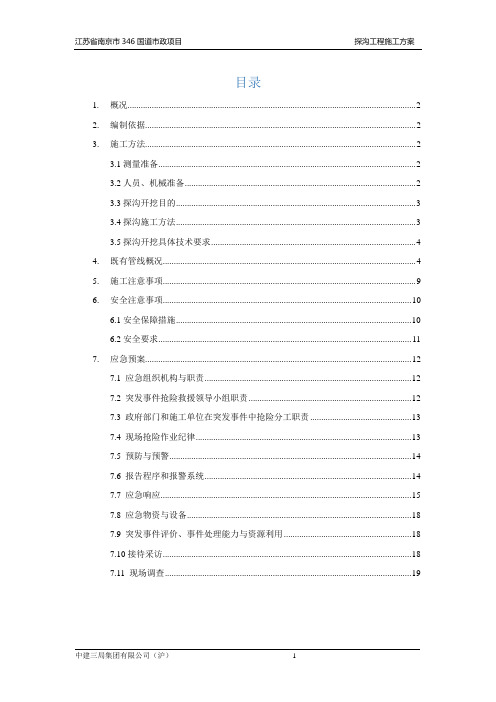

目录1.概况 (2)2.编制依据 (2)3.施工方法 (2)3.1测量准备 (2)3.2人员、机械准备 (2)3.3探沟开挖目的 (3)3.4探沟施工方法 (3)3.5探沟开挖具体技术要求 (4)4.既有管线概况 (4)5.施工注意事项 (9)6.安全注意事项 (10)6.1安全保障措施 (10)6.2安全要求 (11)7.应急预案 (12)7.1 应急组织机构与职责 (12)7.2 突发事件抢险救援领导小组职责 (12)7.3 政府部门和施工单位在突发事件中抢险分工职责 (13)7.4 现场抢险作业纪律 (13)7.5 预防与预警 (14)7.6 报告程序和报警系统 (14)7.7 应急响应 (15)7.8 应急物资与设备 (18)7.9 突发事件评价、事件处理能力与资源利用 (18)7.10接待采访 (18)7.11 现场调查 (19)栖霞大道探沟施工方案1.概况本项目栖霞大道东延工程，东起七乡河大道（接龙潭港专用疏港高速），西至炼西路东侧（已实施段终点），全长约10.6公里，道路红线宽55~64米，两侧绿线宽30米（局部20米）。

现根据设计单位给出的栖霞大道东延现状管线图纸及现场施工环境，地表下存在电缆、光缆、雨污水管等管线，为保证施工的顺利进行，我项目决定将施工范围内地下管线进行处理排查，为按期完工做好充分的准备。

2.编制依据（1）栖霞大道东延工程招标文件设计图纸及现场情况（2）栖霞大道东延现状管线3.施工方法3.1测量准备在探沟开挖前，测量组按照设计施工图纸的基坑开挖线和路基边坡线（基坑外扩5m，路基外扩1.5m），根据测绘院提供的控制点，按照设备产权单位提供的信息确定施工现场地下管线的平面实际位置。

3.2人员、机械准备（1）人员准备：根据现场现有施工条件，依据以往类似施工经验，故暂考虑安排管理人员2名、开挖工人30人，其余人员以满足现场施工准备工作进行配置。

（2）主要机具设备，详见下表：5 潜水泵 2 抽水6 物探仪 1 探查地下管线3.3探沟开挖目的本次开挖探沟目的是了解施工现场光电缆以及管线的具体分布位置，进一步调查动土作业范围内有无既有及新增管线和其他地下物并进行保护。

建设公司地下管线安全检查表检查单位：项目名称：
序号检查
项目
检查内容
检查
结果
扣分
1探挖
准备
1.在人工探查地下管线前，是否向建设单位索取施
工现场及毗邻区域内的地下管线资料
2.是否约请管线单位派专人对施工现场的地下管
线进行现场标注
3.在探测技术成熟的情况下，是否委托管线单位或
相关专业单位使用专业探测仪器对地下管线的
位置进行探测
2挖探沟1.人工探沟的布设是否符合沿管线走向不少于两个点，且两点之间的距离不大于管线埋深的5倍
3管线
保护
1.地下管线探明后，是否约请管线单位对探明的管
线进行现场确认，并根据自己的施工特点和管线
单位的要求，对裸露的地下管线采取必要的保护
措施
2.地下管线回埋前，是否约请管线单位对探明的地
下管线进行必要的安全性和完好性检测，并签字
确认
3.回填作业结束后，是否约请管线单位对其管线进
行再次检测，双方书面确认后方才进行地面施工
4
管理
资料
1.涉及供气、供热、供水、供电、危险化学品等危
险性较大工程以及与城市公共安全有关的管线
挖掘和顶管工程，是否制定专项应急预案
2.对人工探挖和机械挖掘作业人员是否进行专项
安全教育
3.机械开挖是否进行了交底是否安排专人监护
检查得分检查人员签字
注：强制项目有一项不符合,则该检查表为零分；保证项目或一般项目在检查表中所占各自合格比例低于60℅,则该检查表为零分；保证项目(除其中的强制项目)每项不符合扣5分；一般项目每项不符合扣2分。

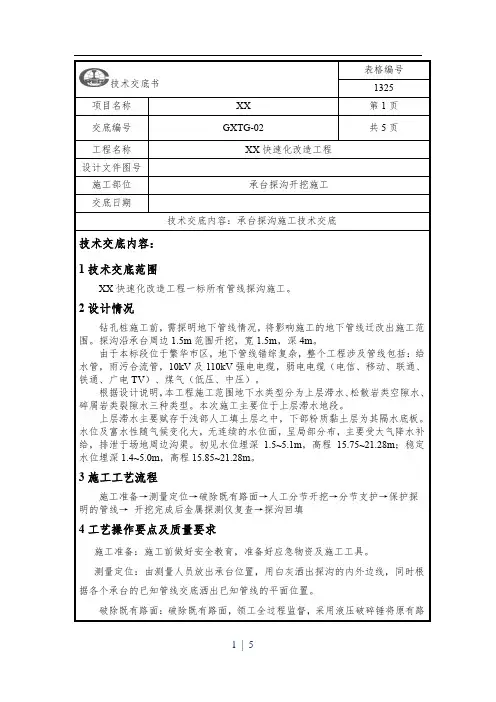

技术交底书面破除，严格控制液压破碎锤的破除深度，注意防止机械破坏埋深较浅的管线。

人工分节开挖：1、探沟采用垂直开挖，探沟宽度1.5m,开挖深度为原地表以下4m，若挖至4m发现回填沙层，则继续开挖，直至探明可能埋深较深的管线。

2、开挖时必须小心，用铁锨轻轻挖掘，不得用镐，以保证不损坏地下管线，分层开挖，每层1m，支护从原地面以下0.5m开始，支护完成后，再继续开挖，以防边坡坍塌。

3、发现土质发生变化时应及时调整开挖方法。

分节支护：用I16工字钢结合Φ48钢管顶托支撑防护，型钢分节拼接，每节1m，I16工字钢型钢接长采用螺栓连接，总长3.5m，沿探沟两侧对称布置I16工字钢，工字钢间距为0.6m，桩间采用Φ48钢管加顶托支撑。

支护从原地面以下0.5m开始支护，第一次支护范围为原地面以下0.5m至2m，第二次为2m至3m，第三次为3m至4m，，探沟支护结构如图4.1、4.2所示。

每节型钢之间采用四个螺栓连接，型钢连接示意图见图4.3。

工字钢配料按1.5m、1m、1m进行下料。

图4.1 探沟支护平面示意图图4.2 探沟支护立面图图4.3 型钢连接示意图保护探明的管线：发现地下管线要及时报告现场工程师，在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。

将发现的地下管线全部清理暴露出来，不留死角，探明管线路径、埋深。

在挖出的管线旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报相关部门进行确认，确定保护方案。

金属探测仪复查：4m深探沟开挖完成后，立即报告现场技术负责人，检查探沟开挖结果是否与物探结果一致，并用金属探测仪检测是否有埋深较大的遗漏管线未被探明。

探沟回填：管线探沟施作完毕，及时对探沟进行回填。

路面以下采用原土回填，回填过程中，利用小型夯实机将基底夯实。

路面恢复按照原结构等级进行恢复。

注：若地下水丰富，必须先进行降水，再进行探沟开挖，降水措施参考降水技术交底。

5 施工注意事项1、所有管理人员认真学习管线迁改平面图，掌握各地下管线的类型、分布、走向、管线的交叉情况等。

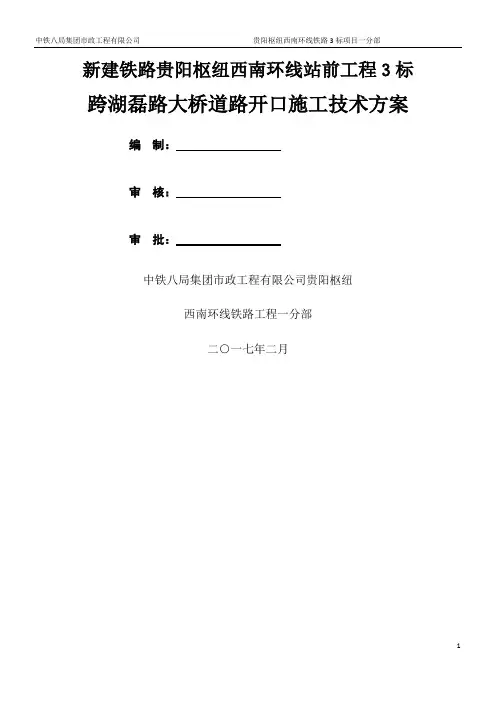

新建铁路贵阳枢纽西南环线站前工程3标跨湖磊路大桥道路开口施工技术方案编制：审核：审批：中铁八局集团市政工程有限公司贵阳枢纽西南环线铁路工程一分部二○一七年二月目录一、编制依据 (3)二、工程概况 (3)三、施工方案 (3)1、施工准备 (3)2、现场踏勘和调查 (4)3、定位放线 (4)4、挖探沟查明地下管线 (4)5、绿化移植及人行道破除 (5)6、开口道路施工 (5)7、道路养护 (6)8、绿化带及人行道恢复 (6)四、应急预案 (6)1、电缆、光缆、通讯线路故障等事故处理 (6)2、给水管线挖断事故处理 (7)3、燃气管线挖断、泄露事故处理 (7)4、不明管线处理 (7)五、安全文明施工 (8)附件：1#拌合站卫星平面位置图 (8)一、编制依据1.新建铁路贵阳枢纽小碧经清镇东至白云联络线施工图；2.相关施工技术标准和规范；3.工程总体施工计划及现场实际踏勘情况；4.项目安全文明施工方案。

二、工程概况新建铁路贵阳西南环线3标第一项目经理部起于党武乡，经车田村、湖潮、止于贵安大道，起迄里程为D4K29+400～D2K43+196.15，线路总长为13.796km。

跨湖磊路大桥位于花溪区，起讫里程为DK33+086.39～DK33+211.44，全长125.05m。

本桥为双线桥，线间距4.41m，位于R=2000m的曲线上，梁部曲线曲做，桥台按直线布置，梁缝处按等宽设置。

在DK33+131.82处与在建湖磊路交叉，采用（18+3×24+20）钢构连续梁跨越湖磊路。

三、施工方案1、施工准备向市政管线主管单位仔细咨询了解施工区域的地下管线种类、用途、数量、走向、埋设深度等。

如有可能查询相应的竣工资料，以作为地下管线处理方案的依据。

施工前做好现场交接工作，做好用电线路、用水管线的及其他相关的施工准备。

施工前，做好技术交底工作，交底必须细致齐全，并结合集体操作部位，关键部位和施工难点的质量要求，操作要点，安全要求等进行详细的交底，做到安全文明施工。
