AD-BFK型变压器风冷智能控制柜说明书1001

QSDX-2 型强油风冷控制柜使用说明（雁电主变用/张国林整理）控制系统的原理：1特点：1）变压器投入电网的同时，冷却系统能自动投入预先设定的相应数量的工作冷却器。

2）切除变压器时冷却装置能自动切除全部投入运行的冷却器。

3）变压器顶层油温（或绕组温度）达到规定值时能自动启动尚未投入运行的辅助冷却器。

4）当运行中的冷却器发生故障时，能自动启动备用冷却器。

5）每个冷却器可用控制开关手柄位置来选择冷却器的工作状态（工作、辅助或备用），这样运用灵活，易于检修各个冷却器。

6）整个冷却系统接入二路独立电源，二路电源可任选一路工作，一路为备用，当工作电源发生故障时，自动投入备用电源，而当工作电源恢复时，备用电源自动退出，工作电源自动投入。

7）冷却器的油泵电机，设有过负荷，短路及断相保护，以保证电机的安全运行。

8）当冷却系统在运行中产生故障时，能发出事故信号，向值班人员报警。

2控制原理：2.1 冷却器的油泵和风扇电机都由二路独立电源供电，二路电源工作状态可SA1 转换开选择。

电源自动控制：变压器投入电网前，先将I、II 两路独立380V 电源送上电，然后将SA1 转换开关手柄在选定的工作位置上，就可实现电源自动控制。

2.2 各个冷却器控制：变压器投入电网前，先将SA2 转换开关手柄放在工作位置，S1A －－SNA 转换开关，按照负荷情况事先将手柄放在“工作” 、“辅助” 或“备用”位置，将所有Q1F－QNF 空气开关合上，当变压器投入电网时，由于电源自动控制同，此时工作冷却器投入继电器动作，工作冷却器内变压器油开始流动，当流速达到一定值时，油流继电器动作，HL灯亮，冷却器已投入运行。

3.当油泵或风扇电机发生故障时，FB 或FF1~FFN 热继电器动作，而KBM 或KFM 线圈断电，接触器的主触头打开，从而保护了电机，另外接触器的辅助动断触点闭合，接通了备用冷却器回路，2 KT线圈通电，经过一定的延时，其动合触点接通5 KA线圈，5 KA动合触点闭合，一对触点启动了备用冷却器回路，另两对触点分别按通了回路，发出冷却器投入信号并亮灯以示投入。

控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。

通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。

控制柜分手动，自动，远程3种控制方式。

手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。

2、手动-自动-远程开关在手动状态，急停开关在复位状态。

3、通过启、停按钮控制风机、喷淋泵启停。

自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。

冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。

远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。

2、通过控制室远程控制冷却塔风机和喷淋泵启停。

电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。

1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。

主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。

2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。

3、电加热器运行状态4、温度趋势图5、报警查询显示报警时间、事件。

确认故障解除的可清除报警。

6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。

还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。

假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。

在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。

智能防爆配电柜控制系统智能防爆配电柜控制系统使用说明北京安美电子工作室智能防爆配电柜控制系统1设备概述智能防爆配电柜控制系统（以下简称设备）应用于防爆配电柜，是防爆配电柜的控制中心。

设备通过采集配电柜内各个传感器的状态，经CPU处理运算，最终控制配电柜的正常运转。

设备外观图如图1-1：图1-1智能防爆配电柜控制系统外观图2设备功能设备功能如下：1)压力检测功能；2)温度检测功能；3)人机交换功能；4)输出控制配电柜功能。

3使用方法3.1设备接线如图3-1：图3-1：设备接线图3.2设备未启动设备按照图3-1接线后上电，上电后系统处于未启动状态，显示系统主界面如图3-2。

图3-2 系统未启动3.2.1系统主界面显示屏显示系统主界面，系统主界面分为上中下三部分。

上边为五路控制器的状态，绿色为断开状态，红色为接通状态；中间依次显示：压力上限、压力下限、压力极限、温度上限、实时温度、实时压力；下边为系统所处于的状态。

此时点击“确定”键进入设备菜单，根据菜单提示进行系统设置。

3.2.2自动功能当光标在“自动功能”时，点击“确定”键，系统将进入主界面完成系统换气功能，系统换气结束后仍处于未启动状态。

3.2.3手动功能当光标在“手动功能”时，点击“确定”键，系统进入手动功能菜单。

在光标停留的菜单选项上点击“确定”键，相对应的继电器将改变开关状态，当进入和退出“手动功能”时所用继电器均处于断开状态。

3.2.4参数设置当光标在“参数设置”时，点击“确定”键，系统进入参数设置菜单。

此菜单下包括：压力设置、温度设置、换气时长、时钟设置4个选项。

3.2.4.1压力设置当光标在“压力设置”时，点击“确定”键，系统进入压力设置菜单。

此菜单下包括：压力上限、压力下限、压力极限。

当光标在“压力上限”时，按右键，输入光标会跳到压力上限输入值区，此时显示的值为当前的压力上限值，然后按上下键增加数值的大小，输入完毕后点击“确定”键，压力上限设置完毕。

ZELK智能变压器风冷控制装置说明书（V1.0）ZELK智能变压器风冷控制装置目录一、产品概述 (1)二、功能特点 (1)三、技术参数 (1)四、规格说明 (2)五、工作原理 (2)六、设计说明 (3)七、质量保证 (4)八、订货须知 (4)一、产品概述电力变压器在运行时，铁心、线圈和金属结构件中均要产生损耗，这些损耗将转变为热量而引起变压器发热和温度升高。

油浸电力变压器一般采用A级绝缘材料，它的允许温度为105℃，因此，变压器运行时的温度是有限值的，过高的温度会使变压器效率降低、绝缘老化和实用寿命缩短，可见变压器冷却装置的可靠运行对于变压器的正常运行十分重要。

目前，风冷却方式是大型电力变压器最常用的散热方式之一，风冷却器运行状况一般由控制柜来完成。

控制柜一般仍配用传统的继电器控制方式，继电器控制方式是用导线把继电器、接触器、开关的触点等按一定的逻辑关系连接起来形成控制逻辑，控制系统的连线多而复杂，且体积大、功耗高，一旦系统设计完成后，若想改变或增加功能将十分困难。

此外继电器的触点数量有限，其灵活性和可扩展性也受其本身结构及生产工艺所制约。

因此，变压器冷却控制柜技术由传统型向智能型发展。

传统风冷控制箱有以下缺点：1、逻辑控制回路由大量电磁继电器组成，控制回路复杂、可靠性低、故障率高、维护量大；2、冷却器状态固定，不能根据负荷、温度灵活调整，能耗高，寿命短；3、单电源控制方式，一旦控制电源故障，就会造成冷却器全停故障；4、当变压器温度在设定的投切温度阀值附近波动时，会造成风冷装置的频繁投切；5、无法实现与中央控制室的通讯。

ZELK系列变压器智能风冷控制装置是我公司在总结了国际国内大量的研究成果和用户、设计单位的意见基础上研发出的新型智能装置，在功能、原理、可靠性相对于传统产品有重大改进，对变压器整个冷却系统实现最优控制，达到节约能源和延长散热器实用寿命的目的，是传统变压器风冷控制装置的理想更新换代产品。

AD-BFK型变压器风冷智能控制柜使用说明书目录一、概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2二、引用标准∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2三、型号说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3四、使用条件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4五、技术参数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4六、电气原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5七、功能特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8八、外形尺寸∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10九、订货须知∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11一、概述变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的绝缘老化程度决定了其使用寿命，绝缘老化主要受温度变化的影响。

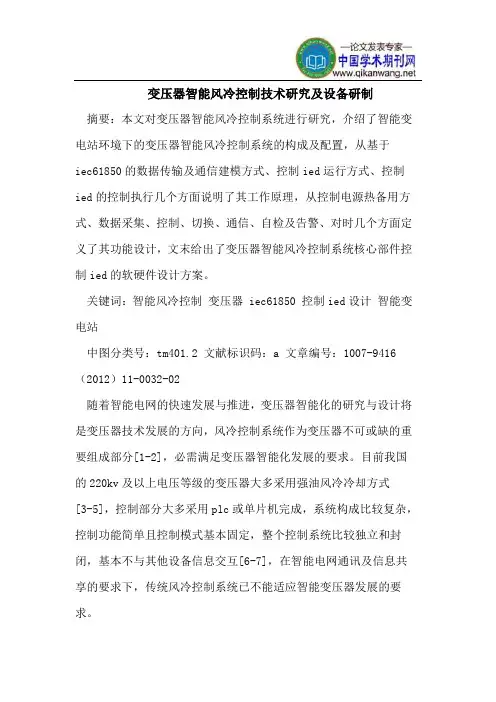

变压器智能风冷控制技术研究及设备研制摘要：本文对变压器智能风冷控制系统进行研究，介绍了智能变电站环境下的变压器智能风冷控制系统的构成及配置，从基于iec61850的数据传输及通信建模方式、控制ied运行方式、控制ied的控制执行几个方面说明了其工作原理，从控制电源热备用方式、数据采集、控制、切换、通信、自检及告警、对时几个方面定义了其功能设计，文末给出了变压器智能风冷控制系统核心部件控制ied的软硬件设计方案。

关键词：智能风冷控制变压器 iec61850 控制ied设计智能变电站中图分类号：tm401.2 文献标识码：a 文章编号：1007-9416（2012）11-0032-02随着智能电网的快速发展与推进，变压器智能化的研究与设计将是变压器技术发展的方向，风冷控制系统作为变压器不可或缺的重要组成部分[1-2]，必需满足变压器智能化发展的要求。

目前我国的220kv及以上电压等级的变压器大多采用强油风冷冷却方式[3-5]，控制部分大多采用plc或单片机完成，系统构成比较复杂，控制功能简单且控制模式基本固定，整个控制系统比较独立和封闭，基本不与其他设备信息交互[6-7]，在智能电网通讯及信息共享的要求下，传统风冷控制系统已不能适应智能变压器发展的要求。

本文详细介绍了变压器智能风冷控制系统的设计，包括系统构成及配置情况、控制原理、功能实现以及控制ied软硬件设计等。

1、系统构成及配置1.1 系统构成智能变电站自动化系统基于iec61850通讯及信息共享要求，变压器风冷控制作为过程层设备应接入过程层网络，信息通过过程层网络传输，包括控制所需的测量数据、控制指令以及监测结果等，系统构成如图1所示。

1.2 系统配置变压器智能风冷控制器包括冷却控制ied以及就地控制柜组成，根据目前运行的情况，控制器配置分为如下三种情况：（1）对于无特需要求情况，冷却控制ied作为控制主体安装在就地控制柜上，配置必要的辅助执行单元和电路，完成所有控制及信息传输功能；（2）对于就地控制柜已有简单智能控制器的情况，如plc、单片机等控制执行单元，冷却控制系统由冷却控制ied与智能控制设备及辅助电路组成，完成控制及信息传输功能；（3）对于就地控制柜采用了特殊控制方式的情况，如风机控制采用变频器控制方式，冷却控制系统由冷却控制ied与变频器及辅助电路组成，完成控制及信息传输功能。

TFCS型变压器风冷控制箱操作使用说明书莱芜科泰电力科技有限公司目录第一部分TFCS-A型变压器风冷控制箱一、概述 (2)二、主要技术参数 (2)三、控制系统特点 (2)四、使用说明 (3)五、故障及处理 (4)六、箱体外形及安装尺寸 (4)第二部分TFCS-B型变压器智能风冷控制箱一、概述 (5)二、主要技术参数 (5)三、控制系统特点 (5)四、使用说明 (6)五、故障及处理 (8)六、TD200文本操作显示器 (9)七、箱体外形及安装尺寸 (11)地址：山东省莱芜高新技术产业开发区凤凰路009号邮编：271100第一部分TFCS-A型变压器风冷控制箱一、概述非常感谢您使用我们的产品，我们将竭诚为你服务！TFCS-A型变压器风冷控制箱主要是针对大型油浸风冷变压器所设计，采用人性化设计，完全适应室外变压器环境恶劣，高可靠性的要求，性能稳定、操作方便、安全可靠，符合《电力变压器器运行规程》。

为了您的人身安全及设备的正常运行，请注意以下事项：1、使用前请仔细阅读随机资料，并按要求正确操作。

2、请勿带电维修及更换元件。

3、请使用合格的测试设备对本装置进行测试、试验。

4、如有疑问，请及时与本公司售后服务部联系。

二、主要技术参数1、额定工作电源电压：三相AC380V50HZ2、额定控制电源电压：AC220V50HZ3、防护等级：IP54三、控制系统特点1、控制箱采用1.5mm不锈钢精加工而成，简洁大方。

顶部采用坡面三角形结构，可有效应用于室外工况。

2、箱内装有一台双路温度控制器，当温度为0℃时，将自动加热。

当温度达到5℃以上时，则加热停止。

当温度达到35℃时将启动降温风扇，温度降到30℃以下后，风扇关闭，这样就保证箱内温度保持在一个安全范围内。

3、控制箱接入二路独立、互为备用的主电源，当电源I发生故障时，则自地址：山东省莱芜高新技术产业开发区凤凰路009号邮编：271100动切除电源I、投入电源II，当电源II发生故障时，则自动切除电源II、自动投入电源I，并发出报警信号，同时将故障信号发送到主控室。

控制柜使用说明变频器操作请参照变频器使用手册在慢车调试前，应具备以下条件：1．控制柜◇控制柜具备软件条件（至少具有慢车程序）◇主回路电源接通，并检测电源电压正常、绝缘测试正常◇控制柜与电机已严格接地，零地分开◇抱闸电路接好※：具备以下信号条件慢车可以运行：（1）．安全回路通；（2）．门锁回路通；（3）．上、下极限通；（4）．上、下限位通；（5）．检修回路正常；（6）．安全触板信号通；（7）．开门限位通，关门限位断（门完全关好）；（8）．超载信号断；（9）．开环运行可以不安编码器，只有闭环运行时必须正确安装好旋转编码器；（10）．抱闸开关信号通；2．机械条件◇检查曳引机位置及抱闸是否正常，有无卡阻或磨擦现象◇手动盘车，检查轿厢运行时有无卡阻现象及碰撞◇钢丝绳张紧力一致◇导轨、导靴校验合格3．安装旋转编码器（1）编码器为精密电子器件，严禁撞击/敲打/坠落等损害；（2）对轴式编码器的安装：◇使用软性连轴器；◇保持良好同心度；◇对有较大轴向窜动的电机不适合使用。

（3）套轴式编码器的安装：◇选择轴径匹配的编码器（滑动配合）；◇将安装轴用砂纸打磨光滑，将编码器轻轻推入◇固定编码器的安装片在电机轴端，以消除径向摆动为准。

（4）编码器的安装质量将直接影响运行效果，是电机噪声和运行舒适感的直接因素。

调试步骤：1．确认“慢车调试条件”均已得到满足2．机房操作A.控制柜通电（380V，3Φ）观察有无异常现象，观察相序继电器指示灯；B.接通控制电源开关，观察层显，变频器，控制器指示；C.将检修开关置于检修侧；D.确认轿厢位置；E.确认编码器是否连接；F.设置电机参数；说明：（1）铭牌额定电流设置时，以能正常行车无异常振动噪声为准，有些铭牌数值不是完全准确。

（2）电机额定速度按铭牌，若为1000或1500RPM，则该值为同步转速而非额定转速，请与厂家核实），必须小于此值。

1500RPM，必须小于此值。

注意：千万不能将额定转速设为1000或1500RPM按慢上或慢下按钮，确认电机转向：若转向相反，则更改变频器参数或调换动力线相序若出现抖动并保护，需将编码器A、B相对调或更改变频器的A、B相序。

ZH-BFKM18/6QJ 型变压器风冷智能控制柜操作说明书保定中恒电气有限公司Bao Ding Zhong Heng Electric CO。

， LTD目录一、型号说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2二、使用条件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2三、技术参数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3四、功能特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3五、控制操作程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4六、故障报警及冗余控制程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6七、检修操作注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9注:在使用风冷控制柜前,检修操作注意事项一定要认真阅读！一、型号说明二、使用条件2。

AD-KCS系列开关柜智能操控装置使用说明书前言AD-KCS系列开关柜智能操控装置，广泛用于诸多行业特别是电力系统智能化较高的开关柜中。

本装置由三个单元组成：温湿度控制单元、高压带电显示单元、智能操控及模拟显示部分。

1型号说明：AD - KC S X设计序号数码管显示系列开关柜智能操控装置保定安迪电力科技有限公司2环境条件环境温度上限为50℃，下限为-25℃；相对湿度：≤95%；且无易燃、易爆，无化学腐蚀及剧烈振动的户内场所。

存储温度：－25～70℃，在极限下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

空气相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为+25℃且表面不凝露。

最高温度为+40℃时，平均最大湿度不超过50％。

大气压力：80～110Kpa。

3控制装置面板说明装置上电后，“I路”灯亮，表示显示值为第一路温湿度值。

“II路”灯亮，表示显示值为第二路温湿度值。

“加热器I”灯亮，表示第一路加热器启动。

“加热器II”灯亮，表示第二路加热器启动。

“风机I”灯亮，表示风机启动。

“风机II”灯亮，表示风机启动。

断路器状态（断路器分、合闸）显示：无源触点输入。

断路器合闸时，断路器常开触点闭合，红色01模拟条发光。

断路器分闸时，断路器常开触点闭合，绿色02模拟条发光。

断路器位置显示无源触点输入。

工作位置触点闭合时，红色03A、03B垂直模拟条发光，显示断路器位于工作位置。

试验位置触点闭合时，绿色04A、04B水平模拟条发光，显示断路器位于试验位置。

手车位于试验位置与工作位置之间时，发光条03A、03B和04A、04B同时闪烁。

手车移出开关柜时，红色03A、03B和绿色04A、04B发光条均不发光，表示手车已断电。

接地开关位置显示无源接点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。

无源接点输入断开，绿色06水平模拟条发光，显示接地开关分闸。

强簧储能显示无源触点闭合，红色07指示发光，显示断路器已储能。

ZH-BFKM24/8QJ型变压器风冷智能控制柜操作说明书保定中恒电气有限公司BaoDing ZhongHeng Electric CO.,LTDZH-BFKM24/8QJ 型变压器风冷智能控制柜操作说明书1目 录一、型号说明 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2二、使用条件 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2三、技术参数 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3四、功能特点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3五、控制操作程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4六、故障报警及冗余控制程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6七、检修操作注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 9 附录：触摸屏的操作说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10注：在使用风冷控制柜前，检修操作注意事项一定要认真阅读！ZH-BFKM24/8QJ 型变压器风冷智能控制柜操作说明书2一、型号说明二、使用条件2.1 户外、户内使用；2.2 海拔高度：2000米以下；2.3 环境温度：-40℃～+55℃；2.4 最大日温差：≤ 25K ；2.5 日照强度：≤0.1W/cm 2；2.6 相对湿度：≤ 95%RH ；2.7 大气压力：80～110kPa ；2.8 最大风速：≤ 35m/S ；2.9 地震烈度：水平加速度≤ 0.3g ，垂直加速度≤ 0.15g ；2.10 污秽等级：III 级（2.8kV/cm ）；2.11 覆冰厚度：≤10mm ；2.12 超越上述使用条件的地区，定制产品时要额外声明。

目录序言 (1)一产品选型说明 (2)二产品结构概述 (3)三产品的工作原理 (3)四产品的安装 (3)五产品的调试 (5)六产品的维护 (7)序言为了能让用户正确选型、安装、使用本设备，特编写本《说明书》供用户参阅。

本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。

用户在安装使用前，请务必认真阅读本《说明书》，严格按《说明书》要求进行操作，否则，因此而造成的质量事故，我公司概不负责。

一产品选型说明型号含义PXK□□/□/□T特殊要求(无要求可不注)外形尺寸:宽X高X厚(mm)S:联锁(用户配电与正压自控系统低压联锁)(不要求可不注)t:通风型b:补偿型X:箱式Q:琴台式G1:柜式1（上下结构）G2:柜式2（左右结构）正压型防爆配电柜二产品结构概述本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、ⅡB、ⅡC级，温度组别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。

可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

配电柜由柜体、自控系统、布气系统、报警系统、用户配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户配电系统元件及部分自控系统的防爆元件；副腔内装自控系统、报警系统及用户的进出电缆。

本配电柜采用Q235钢板或不锈钢焊接而成，对其各接合面都经过了特殊的密封处理。

本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

三产品的工作原理配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。

电气控制柜使用说明书在进行电气控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。

如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。

请在熟练掌握有关控制柜说明书之后再进行安装使用。

检修或长时间不用时，必须将电气控制柜内的空气开关及前级电源断开，以保护人身和设备安全。

一、使用环境的要求●使用电压：360VA C 420VA C．并能在油泵和振动电机同时起动时电压降辐小于5%●相对温度：≤80%●温度：-20℃～50℃●控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。

二、开机准备首先送上三相电源，交流电压表指示正常后，再打开急停按钮，触摸屏应显示主画面，点触主画面“”，进入功能选择画面，点触“状态显示”，进入状态显示画面以便观察设备准备情况。

1．油泵:在操作面板上按下“油泵启动”按钮，起动油泵，再按下“油泵停止”按钮停止油泵，试验油泵电机的运行情况。

2．接板、搅拌、下振、2次分料以及玛垛升降和玛垛进退电机：在操作面板和触摸屏的手动操作画面上分别按住相应电机的按钮启动相应电机，运行正常再松开按钮相应动作停止，实验这七个电机的运行情况。

“功能选择”画面和“状态显示”画面如下：三、手动操作１.将“手/自动”转换开关转到“手动”位置进入控制状态。

２.在操作面板中，启动油泵电机。

３.在触摸屏操作画面中，点触“手动操作”。

进入画面：在该画面中点触相应按钮即可得到相应的效果。

有光电感应开关部分的操作控制：1)升压头:升冲头的前提条件是冲头不在上限位(冲头上限位感应开关不亮,其它相同),否则无法操作。

点触“压头升”，压头升阀与溢流阀灯亮，压头上升。

到上限位（感应开关灯亮，其它相同）自动停止。

2)降压头：降压头的前提条件是料车在后限位、压头不在下限位。

点触“压头降”，压头降阀与溢流阀灯亮，压头下降到下限位自动停止。

3)升模箱：升模箱的前提条件是料车在后限位、模箱不在上限位，点触“模箱升”，模箱升阀与溢流阀灯亮，模箱上升到上限位自动停止。
