通风柜说明书

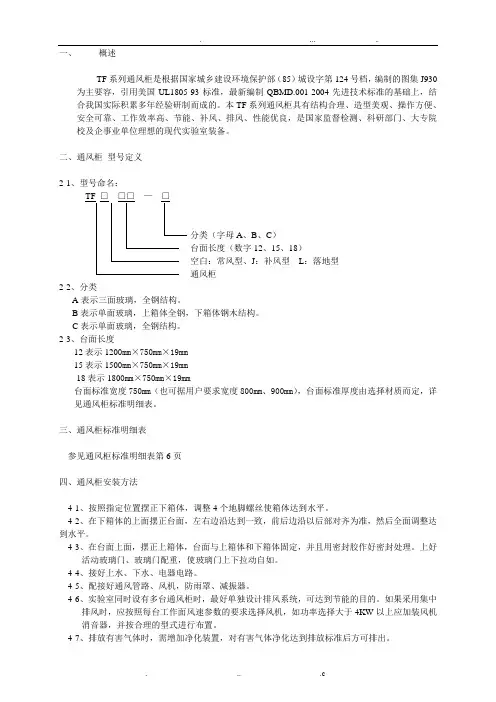

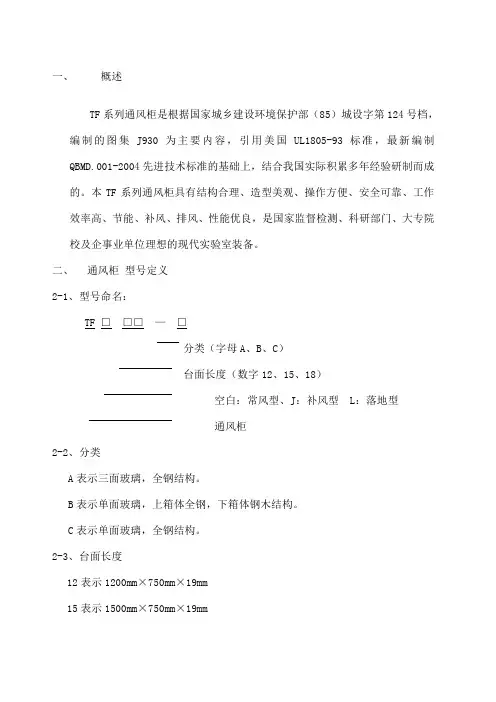

一、概述TF系列通风柜是根据国家城乡建设环境保护部（85）城设字第124号档，编制的图集J930为主要内容，引用美国UL1805-93标准，最新编制QBMD.001-2004先进技术标准的基础上，结合我国实际积累多年经验研制而成的。

本TF系列通风柜具有结构合理、造型美观、操作方便、安全可靠、工作效率高、节能、补风、排风、性能优良，是国家监督检测、科研部门、大专院校及企事业单位理想的现代实验室装备。

二、通风柜型号定义2-1、型号命名：TF □□□—□分类（字母A、B、C）台面长度（数字12、15、18）空白：常风型、J：补风型 L：落地型通风柜2-2、分类A表示三面玻璃，全钢结构。

B表示单面玻璃，上箱体全钢，下箱体钢木结构。

C表示单面玻璃，全钢结构。

2-3、台面长度12表示1200mm×750mm×19mm15表示1500mm×750mm×19mm18表示1800mm×750mm×19mm台面标准宽度750mm（也可据用户要求宽度800mm、900mm），台面标准厚度由选择材质而定，详见通风柜标准明细表。

三、通风柜标准明细表参见通风柜标准明细表第6页四、通风柜安装方法4-1、按照指定位置摆正下箱体，调整4个地脚螺丝使箱体达到水平。

4-2、在下箱体的上面摆正台面，左右边沿达到一致，前后边沿以后部对齐为准，然后全面调整达到水平。

4-3、在台面上面，摆正上箱体，台面与上箱体和下箱体固定，并且用密封胶作好密封处理。

上好活动玻璃门、玻璃门配重，使玻璃门上下拉动自如。

4-4、接好上水、下水、电器电路。

4-5、配接好通风管路、风机，防雨罩、减振器。

4-6、实验室同时设有多台通风柜时，最好单独设计排风系统，可达到节能的目的。

如果采用集中排风时，应按照每台工作面风速参数的要求选择风机，如功率选择大于4KW以上应加装风机消音器，并按合理的型式进行布置。

4-7、排放有害气体时，需增加净化装置，对有害气体净化达到排放标准后方可排出。

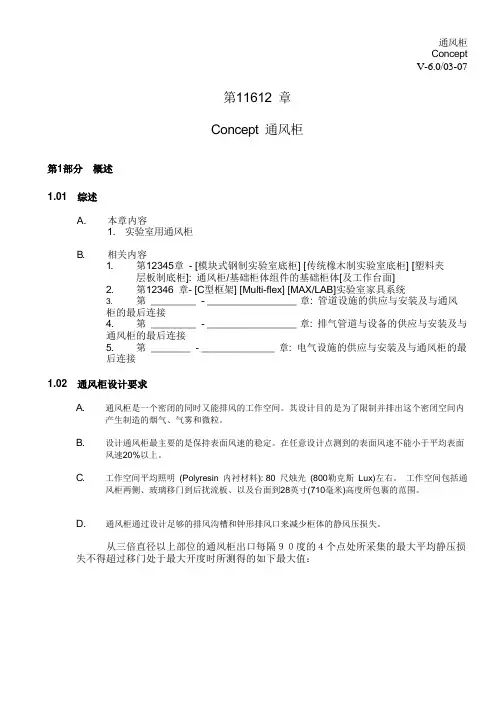

通风柜ConceptV-6.0/03-07第11612 章Concept 通风柜第1部分概述1.01 综述A. 本章内容1. 实验室用通风柜B.相关内容1. 第12345章- [模块式钢制实验室底柜] [传统橡木制实验室底柜] [塑料夹层板制底柜]: 通风柜/基础柜体组件的基础柜体[及工作台面]2. 第12346 章- [C型框架] [Multi-flex] [MAX/LAB]实验室家具系统3. 第_________ - ________________ 章: 管道设施的供应与安装及与通风柜的最后连接4. 第_________ - ________________ 章: 排气管道与设备的供应与安装及与通风柜的最后连接5. 第________ - _____________ 章: 电气设施的供应与安装及与通风柜的最后连接1.02 通风柜设计要求A. 通风柜是一个密闭的同时又能排风的工作空间。

其设计目的是为了限制并排出这个密闭空间内产生制造的烟气、气雾和微粒。

B. 设计通风柜最主要的是保持表面风速的稳定。

在任意设计点测到的表面风速不能小于平均表面风速20%以上。

C. 工作空间平均照明(Polyresin 内衬材料): 80 尺烛光(800勒克斯Lux)左右。

工作空间包括通风柜两侧、玻璃移门到后扰流板、以及台面到28英寸(710毫米)高度所包裹的范围。

D. 通风柜通过设计足够的排风沟槽和钟形排风口来减少柜体的静风压损失。

从三倍直径以上部位的通风柜出口每隔９０度的４个点处所采集的最大平均静压损失不得超过移门处于最大开度时所测得的如下最大值：表面风速所测得的S.P.L. (W.G.)60 英尺／分钟.15英寸100英尺／分钟.30英寸E.从安全角度考虑，在通风柜移门开度的任何位置，都有保持均匀的风速。

在设定风速下，在任一移门高度，表面风速、排风量、静压损失等各项指标不能超过5%的偏差。

F. 通风柜应能供应4, 5,6,7及8英尺的标准宽度。

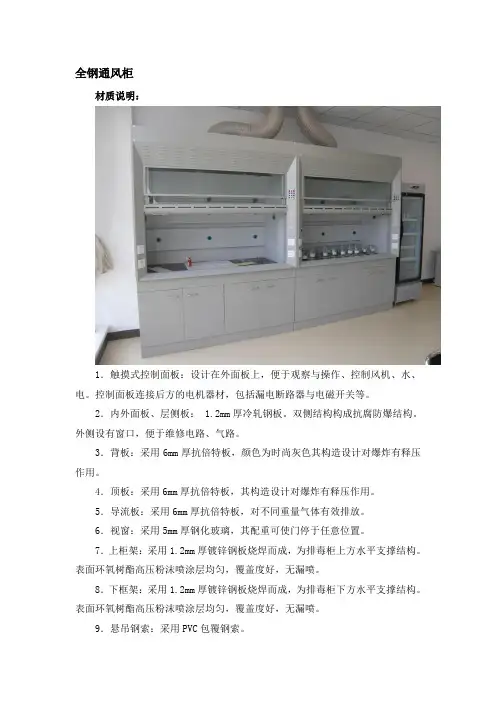

全钢通风柜材质说明：1．触摸式控制面板：设计在外面板上，便于观察与操作、控制风机、水、电。

控制面板连接后方的电机器材，包括漏电断路器与电磁开关等。

2．内外面板、层侧板： 1.2mm厚冷轧钢板。

双侧结构构成抗腐防爆结构。

外侧设有窗口，便于维修电路、气路。

3．背板：采用6mm厚抗倍特板，颜色为时尚灰色其构造设计对爆炸有释压作用。

4．顶板：采用6mm厚抗倍特板，其构造设计对爆炸有释压作用。

5．导流板：采用6mm厚抗倍特板，对不同重量气体有效排放。

6．视窗：采用5mm厚钢化玻璃，其配重可使门停于任意位置。

7．上柜架：采用1.2mm厚镀锌钢板烧焊而成，为排毒柜上方水平支撑结构。

表面环氧树酯高压粉沫喷涂层均匀，覆盖度好，无漏喷。

8．下框架：采用1.2mm厚镀锌钢板烧焊而成，为排毒柜下方水平支撑结构。

表面环氧树酯高压粉沫喷涂层均匀，覆盖度好，无漏喷。

9．悬吊钢索：采用PVC包覆钢索。

10．照明：日光灯隐藏于面板下，不与排毒柜内气流接触，易更换。

日光灯长度及瓦数以达到台面照度400LUX为准。

11．台面：黑色，采用实芯理化板，前端设门栏，四周加高10mm以上，形成凹关，可容纳5ml以上溢出溶液。

12．底柜：全钢。

13．调整脚：采用钢制调整脚，可防火，调节水平。

14．把手：采用钢或铝合金与柜门板一体成型处理。

15．水槽组： PP耐酸碱一体成型小水槽。

附落水头堵臭装置。

16．水龙头：采用不锈钢单口化验龙头。

17．插座：采用16A万用插座，适用各种仪器插头。

18．上水管：应采用国内名牌铝塑管，日丰牌。

19下水管：国内优质铝塑管，落水头采用PVC 沉淀式泄水头，防止水管阻塞功能，易于拆卸保养,耐热、耐腐蚀。

20 排风方式：并联，集中排放，不串气。

通风柜技术及使用说明（概述）1、技术参数：（1）移门上下开启高度：600~700mm；（2）工作面风速：0.5M/S：（3）排风阻力：小于70Pa；（4）、工作时噪声小于55dB；（5）工作电压220V～240V； 7）出风口尺寸：250mm。

通风柜产品使用说明书-CAL-FENGHAI.-(YICAI)-Company One1ISO9001：2000产品说明书实验室专用通风柜2前言您好！尊敬的用户，欢迎您阅读本产品说明书，了解本公司通风柜的特点、结构和使用方法。

本说明书叙述了我司通风柜系列的全部特性，对特殊非标产品，请将本说明书与附加说明书对照来阅读使用，如仅为尺寸或者材质变化非标产品怒不另作说明。

为确保本产品安全有效的运行，请仔细阅读本说明书，以熟识本产品，并将该说明书妥善保保存，以供随时参考。

为确保本产品运行安全可靠，请指定专人作为本产品运行管理者，当本产品出现故障时，请立即向管理者报告并与本公司联系。

我们拥有一支优秀的售后服务队伍，为您提供优质快捷的服务保障您的满意是我们的目标，如有任何需求请拨打公司的服务电话（400-0168-550）您的满意使我们不懈的追求！本公司产品如有更新或者更改，我司随时更改本说明书，怒不另行通知。

3目录一、安全常识 41.产品的特点和用途2.使用环境和条件3.安全事二、技术特征 51.结构特征2.工作原理三、安装调整 5四、操作说明书 6五、使用要求 6六、故障分析与排除 7七、维修与保养 7八、运输与储存 8九、开箱及检查 8十、注意事项 8十一、保修说明书 9十二、设备保修卡 104一、安全常识1.产品特点和用途随着科技的迅速发展，通风柜已被广泛应用于医院、疾病防控中心等卫生医疗保健机构和科研部门。

在实验室中，实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，以往通风柜使用台数较少，只在特别有害且危险的气体及产生大量热的实验中使用。

通风柜只担负实验台的辅助功能。

近年来考虑到改善实验环境，在实验台上进行的实验逐渐转移到通风柜内，这就要求在通风柜里要有最适于设备使用的功能。

特别是大多新建的实验室都要求有空调，因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。

通风柜说明书适用范围本设备适用，适用于空调厂房超净厂房的新型工艺设备，在电子、化工、机械、医学等行业，及大专院校，实验室也得到广泛应用。

在进行具有潜在危险或未知影响因素的实验操作，进行产生易燃、易爆、易挥发的实验操作,进行毒害品试验等实验操作，通风柜可以用于保护操作人员和试验产品.工作环境1、仅适用于室内；2、环境温度：15℃～35℃;3、相对湿度：≤75％；4、大气压力范围：70kPa～106kPa；5、电源：AC 220±22V，50Hz ；有良好的接地；玻璃钢通风柜特点1、耐腐蚀性能强:玻璃钢有广泛的耐腐蚀性能，它适用于有酸碱气体，有毒有害气体和有机溶剂气体以及产生粉尘的操作岗位和场合。

2、操作台面：20mm厚玻璃钢台面，耐酸碱，防潮湿。

3、调节门：二截式安全钢化玻璃，无段平衡式升降,可上下拉动停留在任何位置4、照明设备：防腐日光灯，光源与气体隔离，台面照度大于400流明5、操作板：照明开关，风机ON/OFF开关，220V，10A多功能插座两个6、重量轻，强度大:玻璃钢能长期承受80℃的温度，短期可至200-300℃,玻璃钢氧指数≥30，属于难燃材质.7、耐老化,寿命长:一般情况使用5年以上性能指标1、风速：吸入口风速：≥0。

30 m/s2、振动幅值:频率10Hz和10kHz之间的振动净振幅≤5 m(rms）3、噪音：在柜体前面中心，距前窗玻璃水平向外300mm、工作台面上方380mm处，在环境噪音不大于50dB的条件下，噪音值≤60dB（A)。

4、供电电压：AC 220±20V，50HZ；功能和结构简介1、空气过滤系统：通风系统是保证本设备性能的最主要的系统。

它由风机和风道组成。

实验室内空气经过操作区，由柜体内部风机通过柜体风道从风道口排出，建议使用专用通道排到室外。

2、照明光源：照明使用直管型节能荧光灯，保证操作区内的平均照明度符合标准要求注意事项1、通风柜为重要的实验室安全设备,为确保安全和正常使用,请仔细阅读本使用说明及注意事项，并参加适当的实验室安全和技能培训;2、使用前,请先阅读本说明书。

通风橱操作规程通风橱操作规程Document number：PBGCG-0857-BTDO-0089-PTT1998通风橱操作规程一.使用方法1.按下控制面板开关按钮。

2.打开照明和风机开关。

3.使用时，注意勿将杂物倒入通风橱的水槽，以免造成管道堵塞。

4.使用完毕后，及时将通风橱内清洁干净。

5.关闭照明，风机开关。

6.关闭电源。

二.注意事项1.使用通风橱之前，先开启排风后才能在通风橱内进行操作。

2.操作强酸强碱及挥发有害性气体的试剂时，必须拉下通风橱玻璃活动挡板进行操作。

严禁在通风橱内进行爆炸性实验，注意保护自身安全。

3.操作实验时，切勿用头、手等身体其他部位，或其他硬物碰撞玻璃活动挡板。

4.使用通风橱时，必须在通风橱内操作台进行操作。

切勿在通风橱外进行危险、有害毒实验，以免有毒气体散发到实验室其他工作区域，造成其他工作人员的健康伤害。

5.在通风橱内使用加热设备时，建议在设备下方垫上石棉垫或隔热板。

6.实验操作完毕后，不要立即关闭排风。

应继续排风1-2分钟，确保通风橱内有害气体和残留废气全部排出。

7.实验工作完毕后，关闭所有电源，再对通风橱进行清洁。

清除在通风橱内的杂物和残留的溶液。

切勿在带电或电机运转时作清理。

8.通风橱内不得摆放易燃易爆物品。

三．维护保养1. 每日班前班后对通风橱进行一次清洁。

2. 每周对通风橱进行一次维护保养：（1）检查控制面板上开关所对应功能是否正常。

（2）通风橱内水槽是否堵塞。

（3）玻璃活动挡板是否能正常滑动。

（4）对整个通风橱设备进行一次清洁。

（5）冲洗水槽管道，避免有残留溶剂腐蚀管道。

编制/日期：审核/日期：。

ISO9001：2000产品说明书实验室专用通风柜专业word可编辑.前言您好！尊敬的用户，欢迎您阅读本产品说明书，了解本公司通风柜的特点、结构和使用方法。

本说明书叙述了我司通风柜系列的全部特性，对特殊非标产品，请将本说明书与附加说明书对照来阅读使用，如仅为尺寸或者材质变化非标产品怒不另作说明。

为确保本产品安全有效的运行，请仔细阅读本说明书，以熟识本产品，并将该说明书妥善保保存，以供随时参考。

为确保本产品运行安全可靠，请指定专人作为本产品运行管理专业word可编辑.者，当本产品出现故障时，请立即向管理者报告并与本公司联系。

我们拥有一支优秀的售后服务队伍，为您提供优质快捷的服务保障您的满意是我们的目标，如有任何需求请拨打公司的服务电话（400-0168-550）您的满意使我们不懈的追求！本公司产品如有更新或者更改，我司随时更改本说明书，怒不另行通知。

目录一、安全常识 41.产品的特点和用途2.使用环境和条件专业word可编辑.3.安全事二、技术特征 51.结构特征2.工作原理三、安装调整 5四、操作说明书 6五、使用要求 6六、故障分析与排除7七、维修与保养7八、运输与储存8九、开箱及检查8十、注意事项8 十一、保修说明书9专业word可编辑.十二、设备保修卡10一、安全常识1.产品特点和用途随着科技的迅速发展，通风柜已被广泛应用于医院、疾病防控中心等卫生医疗保健机构和科研部门。

在实验室中，实验操作时产生各种有害气体、臭气、湿气专业word可编辑.以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，以往通风柜使用台数较少，只在特别有害且危险的气体及产生大量热的实验中使用。

通风柜只担负实验台的辅助功能。

近年来考虑到改善实验环境，在实验台上进行的实验逐渐转移到通风柜内，这就要求在通风柜里要有最适于设备使用的功能。

特别是大多新建的实验室都要求有空调，因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。

梦想不会辜负每一个努力的人通风柜使用说明书规格参数：额定工作电压：220V，50/60Hz宽电压工作范围插座：标配10A插座功率2200W控制内容：风机，风阀，照明，备用风阀角度：0-90度（直排风单台通风柜无需风阀）风阀执行器时间：默认6秒，在5-60秒，用户可根据风阀开启时间自行设定功率限定：风机<500W；其他<250W，；超过功率请外接接触器。

操作说明：1、启动控制器控制器通电后，控制器自检风阀状况，如上次突然停电等原因造成风阀没归们的，会先让风阀闭合，以防止外部气体倒灌。

风阀限位闭合后，系统关闭液晶显示屏，进入关机状态。

2、开关机按住“”键3秒，系统启动，提示一长音，系统开机。

在开机状态按住“”键3秒，系统关机，所有输出关闭。

此时如果风阀限位开关没有闭合，系统将自动启动风阀执行器，将其闭合。

3、照明开启及关闭在主界面，按“照明”键可以开启和关闭照明。

4、备用开启及关闭在主界面，按“备用”键可以开启和关闭备用。

5、风阀角度的设定在主界面，可以通过“上”“下”键更改风阀角度值。

在风机开启的情况下，更改风阀角度将直接触发风阀执行器动作。

风阀允许设定为预设的风机开启角度～90度内任意值。

6、风机的开启与关闭在主界面，按“风机”键可以开启和关闭风机。

开启风机时，系统将先开启风阀，当风阀角度达到预设风机开启角度时，风机开启。

当关闭风机时，系统先闭风阀，在风阀在预设角度及以上时，风机继续运转，将管道中的有害气体排尽，当风阀小于预设角度后，风机关闭。

然后关闭风阀。

有效避免管道中的有害气体回灌。

注：以下内容非专业人员请匆操作，否则出现问题后果自负！7、定时开，延时关设定在主界面，按“设置”键，“定时开”“定时关”中的时间显示。

按“设置”可以在各设置项间切换。

闪烁项可以通过“上”“下”键更改值。

设定完毕后，按“确定”键保存参数，按“”键退出系统设定状态，设定内容将不被保存。

设定项被显示时，表示该项将在到达设定时间后启动或关闭。

一、概述TF系列通风柜是根据国家城乡建设环境保护部（85）城设字第124号档，编制的图集J930为主要容，引用美国UL1805-93标准，最新编制QBMD.001-2004先进技术标准的基础上，结合我国实际积累多年经验研制而成的。

本TF系列通风柜具有结构合理、造型美观、操作方便、安全可靠、工作效率高、节能、补风、排风、性能优良，是国家监督检测、科研部门、大专院校及企事业单位理想的现代实验室装备。

二、通风柜型号定义2-1、型号命名：分类（字母A、B、C）台面长度（数字12、15、18）空白：常风型、J：补风型L：落地型通风柜2-2、分类A表示三面玻璃，全钢结构。

B表示单面玻璃，上箱体全钢，下箱体钢木结构。

C表示单面玻璃，全钢结构。

2-3、台面长度12表示1200mm×750mm×19mm15表示1500mm×750mm×19mm18表示1800mm×750mm×19mm台面标准宽度750mm（也可据用户要求宽度800mm、900mm），台面标准厚度由选择材质而定，详见通风柜标准明细表。

三、通风柜标准明细表参见通风柜标准明细表第6页四、通风柜安装方法4-1、按照指定位置摆正下箱体，调整4个地脚螺丝使箱体达到水平。

4-2、在下箱体的上面摆正台面，左右边沿达到一致，前后边沿以后部对齐为准，然后全面调整达到水平。

4-3、在台面上面，摆正上箱体，台面与上箱体和下箱体固定，并且用密封胶作好密封处理。

上好活动玻璃门、玻璃门配重，使玻璃门上下拉动自如。

4-4、接好上水、下水、电器电路。

4-5、配接好通风管路、风机，防雨罩、减振器。

4-6、实验室同时设有多台通风柜时，最好单独设计排风系统，可达到节能的目的。

如果采用集中排风时，应按照每台工作面风速参数的要求选择风机，如功率选择大于4KW以上应加装风机消音器，并按合理的型式进行布置。

4-7、排放有害气体时，需增加净化装置，对有害气体净化达到排放标准后方可排出。

通风柜使用手册一、介绍通风柜是用于实验室、制药厂、化学实验室等场所的安全设备之一，用于控制有害气体、粉尘和微生物等物质的扩散，保护操作人员的安全。

本手册将详细介绍通风柜的使用方法和注意事项，以确保操作人员的安全和实验的顺利进行。

二、通风柜的类型1. 强制排风通风柜：通过强力排风系统将空气从操作区域排出。

2. 循环通风柜：通过过滤系统将空气循环利用，可以减少对室外环境的影响。

3. 平衡通风柜：将正压和负压相结合的通风系统，保证操作空间的洁净和安全。

三、正确使用通风柜的步骤1. 准备工作：a) 确保通风柜工作区域周围环境干净整洁。

b) 关闭通风柜前，将实验物品摆放整齐，确保没有堵塞或阻挡通风柜出口。

2. 打开通风柜：a) 检查通风柜插头是否插紧，开关是否处于关断位置。

b) 打开通风柜电源开关，通风柜启动。

c) 在启动后，等待通风柜内部空气流通稳定后再进行实验。

3. 进行实验：a) 操作人员应戴上合适的防护手套、眼镜和护目镜，确保自身安全。

b) 将待处理物品放置在通风柜工作区域内，并小心操作，避免溅出和破坏容器。

c) 注意实验过程中手的位置，不要靠近通风柜出口。

4. 实验结束：a) 关闭通风柜前，将实验物品清理干净，将残留物放置在合适的容器中，并妥善处理。

b) 关闭通风柜电源开关，通风柜停止运转。

c) 插头从插座中拔出，确保通风柜完全断电。

四、注意事项1. 操作人员应接受专业的培训，熟悉通风柜的使用方法和安全操作规程。

2. 使用过程中发现通风柜存在异常噪音、气味或风速不稳定等情况，应立即停止使用，并联系专业人员进行维修检查。

3. 一次只能进行一个实验，在操作过程中不要疏忽大意。

4. 实验结束后，将通风柜内部清理干净，避免残留物对下次实验产生影响。

5. 不要将易燃或爆炸性物质置于通风柜内，以免产生意外。

五、紧急情况处理1. 发生火灾时，立即关闭通风柜，用湿布或灭火器扑灭火源，若情况严重，及时呼叫消防救援。

通风柜使用说明(一)
通风柜使用说明
1. 通风柜的基本概述
•通风柜是实验室中常见的设备，用于保护操作者、环境和实验样品。

•通风柜通过强制排风的方式，减少实验操作过程中产生的有害气体和微粒物质的浓度。

•通风柜分为不同类型，包括生物安全柜、化学通风柜等，根据实验需求选择合适的型号。

2. 通风柜的安全操作
•操作前，确保通风柜的正常工作状态，如电源连接、排风系统启动等。

•在操作过程中，保持通风柜门的关闭，仅在必要时打开并迅速操作。

•注意操作区域的清洁，避免杂物堆放和阻塞排风口。

•使用时，穿戴必要的个人防护装备，如实验手套、防护眼镜等。

•操作结束后，关闭通风柜，并清理操作区域，保持通风柜及周边环境的整洁。

3. 通风柜的维护和保养
•定期检查通风柜的排风系统，确保排风风量和负压状态正常。

•定期更换通风柜中的过滤器，避免因堵塞导致排放不畅。

•每天使用结束后，清洁工作台面及其他区域，保持无尘无杂物。

•对通风柜进行定期维护，包括清洗和消毒，避免细菌滋生和样品交叉污染。

4. 通风柜的注意事项
•通风柜不是储存设备，不应长期存放化学药品或实验样品。

•通风柜不能用于处理氧化剂等易燃、易爆物质，谨防事故发生。

•遵守实验室的安全操作规程，禁止擅自改装、维修通风柜。

•当发现通风柜出现故障或异常情况时，应及时通知相关负责人进行处理。

以上是通风柜使用的基本说明和注意事项，希望能够帮助您正确、安全地操作通风柜。

如有疑问，请咨询相关专业人员以获取更详细的
指导。

实验室通风柜使用说明一、通风柜介绍通风柜是一个密闭的同时又能排风的工作空间。

其设计目的是为了控制、稀释以及排除这个密闭空间内产生制造的烟气、气雾和微粒，同时它也是实验室预防泄露控制的重要组成部分。

在大多数实验室中，通风柜是保护实验室操作者免受有毒有害化学物质伤害的主要控制设备。

同时，通风柜在最小操作高度状态下也能对突发的火灾、爆炸以及化学物质飞溅起到保护作用。

典型的通风柜由一个橱柜配以安全玻璃或钢化玻璃构成的活动移门组成。

所有的通风柜工作原理都是基于对有毒有害物质的有效控制能力。

相对的负压环境有效的阻止有毒有害的物质的扩散，室内的新鲜空气以平稳的速度通过通风柜的移门进入其密闭内腔。

实验操作过程在通风柜内持续进行，通常通风柜通过与排风管管道系统和排风机相连使其处于持续安全的排风状态下。

当有毒有害物质排除到外界大气环境中，化学物质经过大气的稀释仍然对人类健康具有伤害作用。

当环境污染被充分重视的情况下，废气处理系统（通常是废弃净化塔）将会被安装用来处理废气中的有毒有害物质。

恰当的面风速（即空气进入通风柜移门的速度）对于安全高效的通风柜在操作时起到至关重要的作用。

过高的面风速将会导致紊流从而减低其对有毒有害物质的控制能力，而同时过低的面风速也将影响到通风柜的性能。

一般，推荐面风速为0.5米/秒或者100英尺/分。

通常，大部分通风柜在移门全部打开状态下处于最小面风速（例如：0.5米/秒或者100英尺/分）。

然而，在必须考虑到能源节约情况下，一种行之有效的减少空调“风”被排除出去的方法就是将设计排风高度设定在500mm而不是将移门完全打开。

二、通风柜使用须知1.做好相关防护只有在移门完全关闭的情况下，通风柜才能用于控制高速微粒污染物的释放。

但即使在移门完全关闭的情况下，通风柜对爆炸也不完全具备的防护能力。

如果存在潜在的爆炸可能性，通风柜操作者必须提供足够的安全防护以控制爆炸的发生。

2.评估实验物质的危险性普通型的通风柜不能用于高氯酸和放射性物质的实验。

JHT金华泰系列通风柜说明书JHT金华泰系列通风柜是我公司设计制造的实验室专用装备，它具有造型美观，结构合理，操作方便，安全可靠，工作效率高，性能优良等特点。

广泛应用于各行业实验室、化验室，是科研部门、大中院校、企事业单位必备的实验室装备。

JHT通风柜采用二节式结构。

一、上柜为双层柜壁结构1、外壳：采用高分子树酯复合材料模具化一次成型，具有防腐蚀、耐高温、永不变形、不生锈，不退色、可翻新等优越性能；2、内衬层（导流板）：采用美国6mm厚抗贝特耐高温理化板，设计科学三风道涡流式排风导流构造，令不同密度的气体流畅排出无死角；3、视窗：采用6mm厚钢化玻璃，作对重滑道设计，最大开启高度800mm，在此行程内，可自如开启并停定于任意高度，四周镶不锈钢边框，底部装防撞胶垫。

整体透明度高，使用安全，操作方便；4、顶罩：为树脂复合材料一次模具成型的锥型罩体，预留Ф300排气口和补风管洞。

配置接液槽，防止排气管内凝水回流柜内。

5、台面：采用WILSONART酚醛树脂耐腐蚀实芯理化板，或者美国威盛亚实芯理化板，厚度均为12.7mm，台前沿设挡水沿，厚25.4mm台面下以同样材质作纵横加强筋，保证台面足够和均匀的承载力。

板缘作圆角处理。

台面配PP小水杯和360度旋转水龙头，也可按客户要求配置其他设施。

二、下柜：铝合金框架木镶嵌结构。

1、框架：框架采用专用优质铝合金型材，圆立柱D＝50mm，构梁32×32mm厚≥1.2mm。

表面环氧树酯高压静电粉沫喷涂，高温固化处理。

高强尼龙模具成型件插接，具有强固稳定、防腐、美观、重量轻、承载力强等特点，承重300千克每平方米。

2、箱体：木质基材采用环保型三聚氰胺双饰面优质高密中纤板，所有截面以优质PVC热熔胶防水封边处理。

柜门加特制PVC镶嵌式封闭边框连暗拉手，美观耐用永不变形。

整体具有防腐、防水、防火、防蛀和牢固稳定等性能。

柜后预留水电通道，并有可拆装式背板，便于柜内设备检修。

通风柜使用手册1．通风柜操作人员工作守则通风柜如何能提供最佳的保护能力，其最主要因素还在于使用人员的正确操作。

正确的操作及工作方式，将可以大幅降低污染物外泄之可能性，延长通风使用寿命。

1.1 操作前检查操作人员在启动风机系统后，即可开始使用通风柜，在使用通风柜前需先检视： 1.1.1 电源开关是否都处于开启位置； 1.1.2 底柜电源控制面板上之电源指示灯是否亮起； 1.1.3 日光灯开关是否打开； 1.1.4 通风柜是否处于排风状态；当所有检查结果一切正常时方可开始操作通风柜。

1.2 通风柜正确操作模式 1.2.1 玻璃视窗全开状态仅在组装、调试内部仪器设备或清洁柜内空间时方允许出现，此为『调适状态』； 1.2.2 调玻璃视窗开至使用者手肘处（半开），使操作人员手伸入柜内操作实验，而胸部以上则受玻璃视窗安全钢化玻璃所屏护，此为『正常操作状态』；1.2.3 调节门开至最低开度，操作人员离开，使柜内实验程序自行反应或暂停实验，此为『待机状态』； 1.2.4 实验人员在通风柜实验进行中时，应避免将头伸入调节门内，以避免危险； 1.2.5 通风柜内应避免放置过多非必要物品、器材，以免干扰空气的正常流动，造成扰（湍）流；1.2.6 实验物品、器材放置在通风柜内时，应距离调节门内侧150mm 左右，以确保排气之顺畅（ASHRAE-110）1.2.7 操作人员在结束工作，离开通风柜前，应将通风柜内设备电源关闭，并将所有水、电、气开关予以关闭，并将调节门降至最低位置后方可离开； 1.2.8 通风柜内虽均为进口高分子耐蚀材料，但为长保如新，延长使用寿命，适当的清洁保养是必要的，平时使用时若有试剂、药品喷溅应即时拭擦、清除，在每天停止工作离去前，应将内部以清水擦拭清洁，每三个月至少一次将导流板卸下清洗检查。

1.2.9 通风柜之下柜体，左侧具有通风换气功能可放置试剂；右侧单柜为水、气系统容纳柜，严禁放置任何具腐蚀性物质。

一、概述TF系列通风柜是根据国家城乡建设环境保护部（85）城设字第124号档，编制的图集J930为主要内容，引用美国UL1805-93标准，最新编制QBMD.001-2004先进技术标准的基础上，结合我国实际积累多年经验研制而成的。

本TF系列通风柜具有结构合理、造型美观、操作方便、安全可靠、工作效率高、节能、补风、排风、性能优良，是国家监督检测、科研部门、大专院校及企事业单位理想的现代实验室装备。

二、通风柜型号定义2-1、型号命名：TF □□□—□分类（字母A、B、C）台面长度（数字12、15、18）空白：常风型、J：补风型 L：落地型通风柜2-2、分类A表示三面玻璃，全钢结构。

B表示单面玻璃，上箱体全钢，下箱体钢木结构。

C表示单面玻璃，全钢结构。

2-3、台面长度12表示1200mm×750mm×19mm15表示1500mm×750mm×19mm18表示1800mm×750mm×19mm台面标准宽度750mm（也可据用户要求宽度800mm、900mm），台面标准厚度由选择材质而定，详见通风柜标准明细表。

三、通风柜标准明细表参见通风柜标准明细表第6页四、通风柜安装方法4-1、按照指定位置摆正下箱体，调整4个地脚螺丝使箱体达到水平。

4-2、在下箱体的上面摆正台面，左右边沿达到一致，前后边沿以后部对齐为准，然后全面调整达到水平。

4-3、在台面上面，摆正上箱体，台面与上箱体和下箱体固定，并且用密封胶作好密封处理。

上好活动玻璃门、玻璃门配重，使玻璃门上下拉动自如。

4-4、接好上水、下水、电器电路。

4-5、配接好通风管路、风机，防雨罩、减振器。

4-6、实验室同时设有多台通风柜时，最好单独设计排风系统，可达到节能的目的。

如果采用集中排风时，应按照每台工作面风速参数的要求选择风机，如功率选择大于4KW以上应加装风机消音器，并按合理的型式进行布置。

4-7、排放有害气体时，需增加净化装置，对有害气体净化达到排放标准后方可排出。

材质说明通风柜:（全钢）1、外壳说明：外壳采用 1.0mm 优质冷轧钢板在数控加工中心、剪裁、定位打孔、折弯焊接后成型，酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化。

附着力高、表面硬度耐腐蚀性极强，外形美观。

2、内壳说明：采用 5mm 灰色，耐酸碱有机溶剂之实验室专用抗蚀材质。

设有可拆卸维修孔，便于维修电路、水路、气路。

3、日光灯说明：日光灯隐藏于面板上，不与通风柜内气流接触，易更换。

采用 30W 日光灯 1支，并设有5mm钢化玻璃。

4、把手说明：不锈钢亚光把手。

5、导流板说明：采5mm 灰色，耐酸碱有机溶剂之实验室专用抗蚀材质。

6、电源说明：采用实验室专用电源插座。

7、窗口说明：铝型材配合塑料型材边框，窗口采用3块 5mm 安全玻璃，可左右移动，并采用无段平衡装置，可上下移动，自由调节。

8、调整脚说明：采用直径φ10mm注塑调整脚，防震、防潮、耐腐蚀，可根据室内地坪适当调整柜体高度，最大调节为0-30mm。

9、集气罩说明：采用 PP 材质10、配电箱说明：符合 220V 及 380V 供电要求，有漏电及电机保护装置。

11、控制开关说明：12V触摸式开关，集中控制整个电路系统12、工艺说明：所有钢板焊接经环氧树脂粉喷图后，目视平整无焊点。

所有水、电、气路要求安全、适用，并隐藏式安装。

在柜体后背板设维修孔。

13、三块导流板使处于不同高度空间的有害气体分别从不同的段区排出。

通风柜以操作表面风速0.5m/s的速度将通风柜中的空气排出，确保无任何残留气体存在。

通风效率高，排风量为1600m3/h左右，且噪声小。

14、下部柜体（一般型底柜），门板：采用 1.0mm 优质冷轧钢板（双层），无焊连接可拆卸带减震垫。

在数控加工中心、剪裁、定位打孔、折弯焊接后成型，酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化。

通风柜说明书一、概述TF系列通风柜是根据国家城乡建设环境保护部（85）城设字第124号档，编制的图集J930为主要内容，引用美国UL1805-93标准，最新编制QBMD.001-2004先进技术标准的基础上，结合我国实际积累多年经验研制而成的。

本TF系列通风柜具有结构合理、造型美观、操作方便、安全可靠、工作效率高、节能、补风、排风、性能优良，是国家监督检测、科研部门、大专院校及企事业单位理想的现代实验室装备。

二、通风柜型号定义2-1、型号命名：TF □□□—□分类（字母A、B、C）台面长度（数字12、15、18）空白：常风型、J：补风型L：落地型通风柜2-2、分类A表示三面玻璃，全钢结构。

B表示单面玻璃，上箱体全钢，下箱体钢木结构。

C表示单面玻璃，全钢结构。

2-3、台面长度12表示1200mm×750mm×19mm15表示1500mm×750mm×19mm18表示1800mm×750mm×19mm台面标准宽度750mm（也可据用户要求宽度800mm、900mm），台面标准厚度由选择材质而定，详见通风柜标准明细表。

三、通风柜标准明细表参见通风柜标准明细表第6页四、通风柜安装方法4-1、按照指定位置摆正下箱体，调整4个地脚螺丝使箱体达到水平。

4-2、在下箱体的上面摆正台面，左右边沿达到一致，前后边沿以后部对齐为准，然后全面调整达到水平。

4-3、在台面上面，摆正上箱体，台面与上箱体和下箱体固定，并且用密封胶作好密封处理。

上好活动玻璃门、玻璃门配重，使玻璃门上下拉动自如。

4-4、接好上水、下水、电器电路。

4-5、配接好通风管路、风机，防雨罩、减振器。

4-6、实验室同时设有多台通风柜时，最好单独设计排风系统，可达到节能的目的。

如果采用集中排风时，应按照每台工作面风速参数的要求选择风机，如功率选择大于4KW以上应加装风机消音器，并按合理的型式进行布置。
