房屋立面图测绘要求 (2)

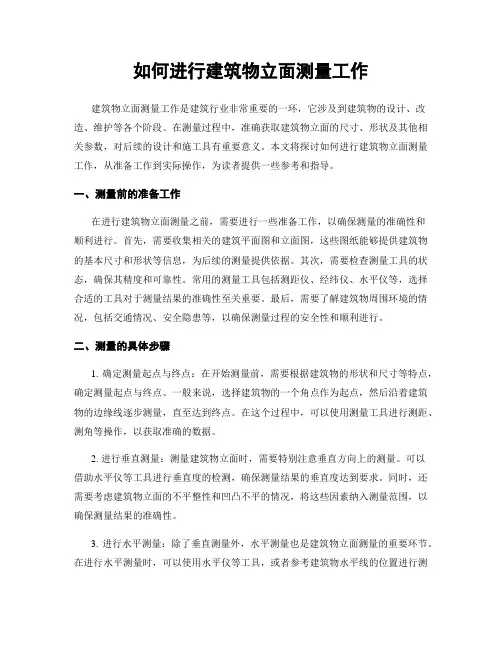

如何进行建筑物立面测量工作建筑物立面测量工作是建筑行业非常重要的一环，它涉及到建筑物的设计、改造、维护等各个阶段。

在测量过程中，准确获取建筑物立面的尺寸、形状及其他相关参数，对后续的设计和施工具有重要意义。

本文将探讨如何进行建筑物立面测量工作，从准备工作到实际操作，为读者提供一些参考和指导。

一、测量前的准备工作在进行建筑物立面测量之前，需要进行一些准备工作，以确保测量的准确性和顺利进行。

首先，需要收集相关的建筑平面图和立面图，这些图纸能够提供建筑物的基本尺寸和形状等信息，为后续的测量提供依据。

其次，需要检查测量工具的状态，确保其精度和可靠性。

常用的测量工具包括测距仪、经纬仪、水平仪等，选择合适的工具对于测量结果的准确性至关重要。

最后，需要了解建筑物周围环境的情况，包括交通情况、安全隐患等，以确保测量过程的安全性和顺利进行。

二、测量的具体步骤1. 确定测量起点与终点：在开始测量前，需要根据建筑物的形状和尺寸等特点，确定测量起点与终点。

一般来说，选择建筑物的一个角点作为起点，然后沿着建筑物的边缘线逐步测量，直至达到终点。

在这个过程中，可以使用测量工具进行测距、测角等操作，以获取准确的数据。

2. 进行垂直测量：测量建筑物立面时，需要特别注意垂直方向上的测量。

可以借助水平仪等工具进行垂直度的检测，确保测量结果的垂直度达到要求。

同时，还需要考虑建筑物立面的不平整性和凹凸不平的情况，将这些因素纳入测量范围，以确保测量结果的准确性。

3. 进行水平测量：除了垂直测量外，水平测量也是建筑物立面测量的重要环节。

在进行水平测量时，可以使用水平仪等工具，或者参考建筑物水平线的位置进行测量。

同时，还需要注意建筑物立面的倾斜、弯曲等情况，确保测量结果的水平度达到要求。

4. 进行间距和角度的测量：在建筑物立面测量中，除了尺寸的测量，还需要测量间距和角度等参数。

可以使用测量仪器进行测量，或者通过测量图纸上的比例尺进行计算。

在测量间距和角度时，需要注意测量点的选择和测量线的方向，以确保测量结果的准确度。

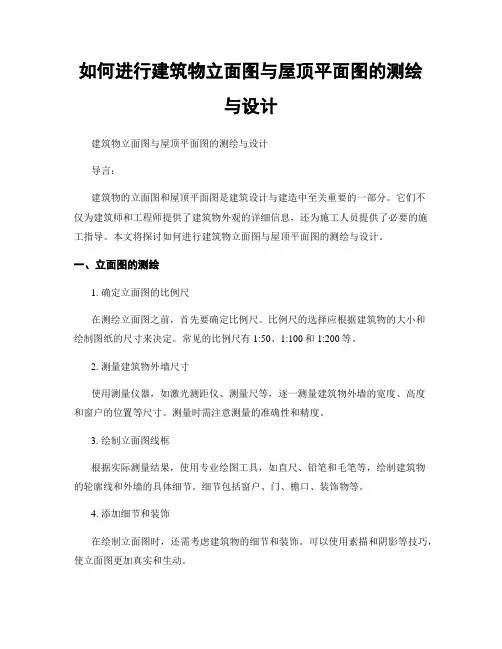

如何进行建筑物立面图与屋顶平面图的测绘与设计建筑物立面图与屋顶平面图的测绘与设计导言：建筑物的立面图和屋顶平面图是建筑设计与建造中至关重要的一部分。

它们不仅为建筑师和工程师提供了建筑物外观的详细信息，还为施工人员提供了必要的施工指导。

本文将探讨如何进行建筑物立面图与屋顶平面图的测绘与设计。

一、立面图的测绘1. 确定立面图的比例尺在测绘立面图之前，首先要确定比例尺。

比例尺的选择应根据建筑物的大小和绘制图纸的尺寸来决定。

常见的比例尺有1:50、1:100和1:200等。

2. 测量建筑物外墙尺寸使用测量仪器，如激光测距仪、测量尺等，逐一测量建筑物外墙的宽度、高度和窗户的位置等尺寸。

测量时需注意测量的准确性和精度。

3. 绘制立面图线框根据实际测量结果，使用专业绘图工具，如直尺、铅笔和毛笔等，绘制建筑物的轮廓线和外墙的具体细节。

细节包括窗户、门、檐口、装饰物等。

4. 添加细节和装饰在绘制立面图时，还需考虑建筑物的细节和装饰。

可以使用素描和阴影等技巧，使立面图更加真实和生动。

二、屋顶平面图的测绘1. 确定屋顶平面图的比例尺与立面图一样，屋顶平面图也需要确定比例尺。

通常情况下，屋顶平面图的比例尺相对较小，如1:200或1:500。

2. 测量屋顶形状和尺寸使用测量工具和仪器，如测距仪和测量尺，精确测量屋顶的形状，包括边长、宽度、屋顶坡度等尺寸。

同时，还要测量屋顶上的凸出物，如烟囱、天窗等。

3. 绘制屋顶平面图线框根据测量结果，使用直角尺和绘图工具，绘制屋顶平面图的线框。

重点标注屋顶的形状、凸出物和坡度等细节。

4. 添加屋顶细节在绘制屋顶平面图时，还需添加其他细节，如排水系统、通风口等。

这些细节对于屋顶设计和建造至关重要，应尽可能准确地绘制。

三、立面图和屋顶平面图的设计1. 结合建筑设计理念立面图和屋顶平面图的设计应与整体建筑设计理念相一致。

建筑的外观和屋顶设计应与建筑的风格和功能相匹配。

2. 考虑功能与美观在设计立面图和屋顶平面图时，要兼顾建筑物的功能和美观。

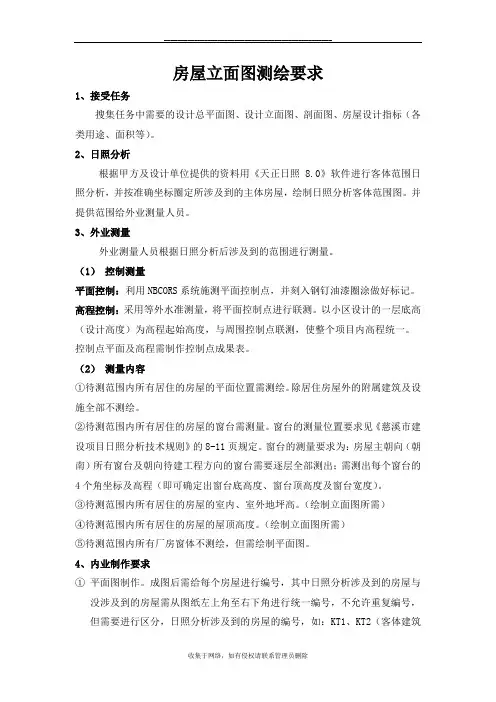

房屋立面图测绘要求1、接受任务搜集任务中需要的设计总平面图、设计立面图、剖面图、房屋设计指标（各类用途、面积等）。

2、日照分析根据甲方及设计单位提供的资料用《天正日照8.0》软件进行客体范围日照分析，并按准确坐标圈定所涉及到的主体房屋，绘制日照分析客体范围图。

并提供范围给外业测量人员。

3、外业测量外业测量人员根据日照分析后涉及到的范围进行测量。

（1）控制测量平面控制：利用NBCORS系统施测平面控制点，并刻入钢钉油漆圈涂做好标记。

高程控制：采用等外水准测量，将平面控制点进行联测。

以小区设计的一层底高（设计高度）为高程起始高度，与周围控制点联测，使整个项目内高程统一。

控制点平面及高程需制作控制点成果表。

（2）测量内容①待测范围内所有居住的房屋的平面位置需测绘。

除居住房屋外的附属建筑及设施全部不测绘。

②待测范围内所有居住的房屋的窗台需测量。

窗台的测量位置要求见《慈溪市建设项目日照分析技术规则》的8-11页规定。

窗台的测量要求为：房屋主朝向（朝南）所有窗台及朝向待建工程方向的窗台需要逐层全部测出；需测出每个窗台的4个角坐标及高程（即可确定出窗台底高度、窗台顶高度及窗台宽度）。

③待测范围内所有居住的房屋的室内、室外地坪高。

（绘制立面图所需）④待测范围内所有居住的房屋的屋顶高度。

（绘制立面图所需）⑤待测范围内所有厂房窗体不测绘，但需绘制平面图。

4、内业制作要求①平面图制作。

成图后需给每个房屋进行编号，其中日照分析涉及到的房屋与没涉及到的房屋需从图纸左上角至右下角进行统一编号，不允许重复编号，但需要进行区分，日照分析涉及到的房屋的编号，如：KT1、KT2（客体建筑1、客体建筑2），日照分析没有涉及到的房屋的编号，如：L1、L2（代表其他房屋）。

一旦施工图发生改变，可能其中L1等也会变为客体建筑（即日照分析可能涉及到）。

②立面图制作。

需按每个房屋编号顺序绘制房屋立面图。

制作后均需套上图框。

绘制立面图时需要注明室内地坪高、室外地坪高、每个窗台底高、顶高、及宽度标注。

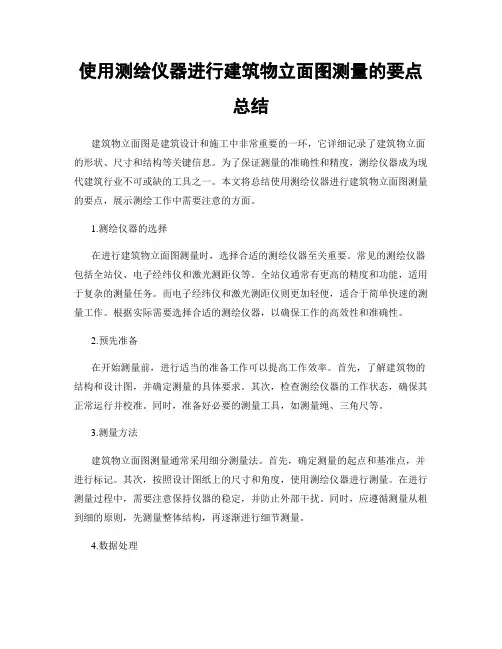

使用测绘仪器进行建筑物立面图测量的要点总结建筑物立面图是建筑设计和施工中非常重要的一环，它详细记录了建筑物立面的形状、尺寸和结构等关键信息。

为了保证测量的准确性和精度，测绘仪器成为现代建筑行业不可或缺的工具之一。

本文将总结使用测绘仪器进行建筑物立面图测量的要点，展示测绘工作中需要注意的方面。

1.测绘仪器的选择在进行建筑物立面图测量时，选择合适的测绘仪器至关重要。

常见的测绘仪器包括全站仪、电子经纬仪和激光测距仪等。

全站仪通常有更高的精度和功能，适用于复杂的测量任务。

而电子经纬仪和激光测距仪则更加轻便，适合于简单快速的测量工作。

根据实际需要选择合适的测绘仪器，以确保工作的高效性和准确性。

2.预先准备在开始测量前，进行适当的准备工作可以提高工作效率。

首先，了解建筑物的结构和设计图，并确定测量的具体要求。

其次，检查测绘仪器的工作状态，确保其正常运行并校准。

同时，准备好必要的测量工具，如测量绳、三角尺等。

3.测量方法建筑物立面图测量通常采用细分测量法。

首先，确定测量的起点和基准点，并进行标记。

其次，按照设计图纸上的尺寸和角度，使用测绘仪器进行测量。

在进行测量过程中，需要注意保持仪器的稳定，并防止外部干扰。

同时，应遵循测量从粗到细的原则，先测量整体结构，再逐渐进行细节测量。

4.数据处理测量后的数据处理是保证测绘准确性的重要环节。

首先，对测量数据进行验算，确保测量结果的可靠性。

然后，使用计算机软件进行数据处理，生成建筑物立面图。

在数据处理过程中，应注意遵循相关的测绘规范和标准，确保测绘结果与实际情况相符。

5.质量控制测绘工作中的质量控制是确保测量结果准确性的关键步骤。

在进行测绘工作前，应对测绘仪器进行校准，并进行实地试验以验证仪器的准确性和稳定性。

同时，进行重复测量和对比分析，及时发现和纠正测量误差。

在数据处理过程中，应进行数据的比对和交叉验证，确保测绘结果的一致性和可靠性。

6.安全意识在进行测绘工作时，安全意识是不可忽视的。

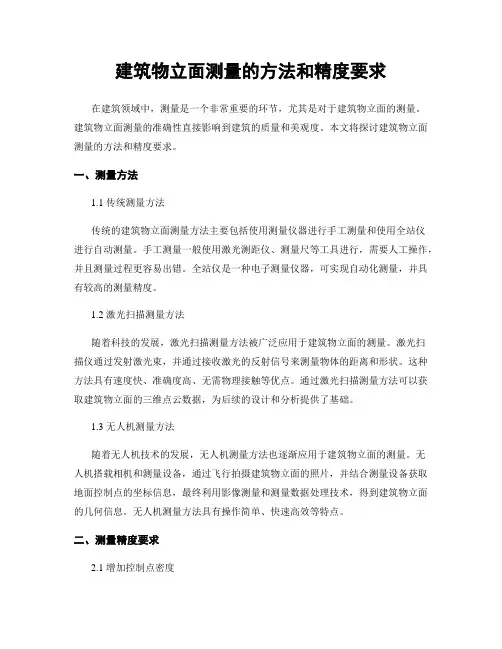

建筑物立面测量的方法和精度要求在建筑领域中，测量是一个非常重要的环节，尤其是对于建筑物立面的测量。

建筑物立面测量的准确性直接影响到建筑的质量和美观度。

本文将探讨建筑物立面测量的方法和精度要求。

一、测量方法1.1 传统测量方法传统的建筑物立面测量方法主要包括使用测量仪器进行手工测量和使用全站仪进行自动测量。

手工测量一般使用激光测距仪、测量尺等工具进行，需要人工操作，并且测量过程更容易出错。

全站仪是一种电子测量仪器，可实现自动化测量，并具有较高的测量精度。

1.2 激光扫描测量方法随着科技的发展，激光扫描测量方法被广泛应用于建筑物立面的测量。

激光扫描仪通过发射激光束，并通过接收激光的反射信号来测量物体的距离和形状。

这种方法具有速度快、准确度高、无需物理接触等优点。

通过激光扫描测量方法可以获取建筑物立面的三维点云数据，为后续的设计和分析提供了基础。

1.3 无人机测量方法随着无人机技术的发展，无人机测量方法也逐渐应用于建筑物立面的测量。

无人机搭载相机和测量设备，通过飞行拍摄建筑物立面的照片，并结合测量设备获取地面控制点的坐标信息，最终利用影像测量和测量数据处理技术，得到建筑物立面的几何信息。

无人机测量方法具有操作简单、快速高效等特点。

二、测量精度要求2.1 增加控制点密度测量的精度主要受到地面控制点的密度影响，控制点越密集，测量结果越精确。

因此，在进行建筑物立面的测量时，需要增加地面控制点的密度。

同时，控制点的布设要尽量分布均匀，以确保整个立面测量的准确性。

2.2 使用高精度仪器为了提高测量精度，选择高精度的测量仪器非常重要。

例如，使用精度高的全站仪和激光扫描仪能够得到更准确的测量结果。

此外，在选择测量仪器时，还要考虑其测量范围、测量角度、测量精度等因素，根据具体的需求进行选择。

2.3 数据处理和质量控制测量得到的原始数据需要进行处理和质量控制，以保证测量结果的准确性。

数据处理包括数据的滤波、配准、三维点云的建模等步骤。

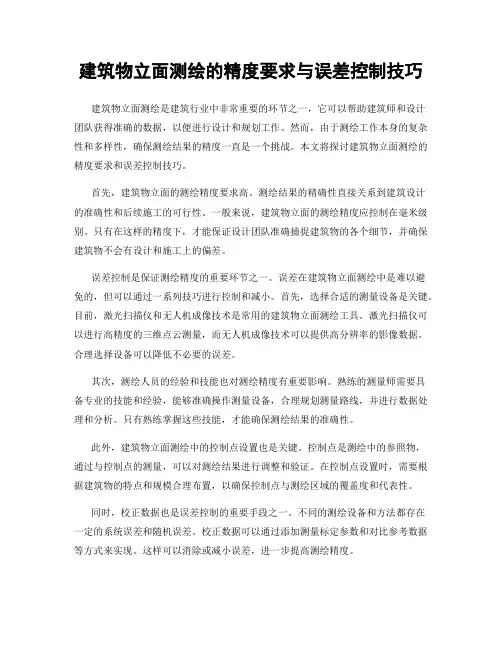

建筑物立面测绘的精度要求与误差控制技巧建筑物立面测绘是建筑行业中非常重要的环节之一，它可以帮助建筑师和设计团队获得准确的数据，以便进行设计和规划工作。

然而，由于测绘工作本身的复杂性和多样性，确保测绘结果的精度一直是一个挑战。

本文将探讨建筑物立面测绘的精度要求和误差控制技巧。

首先，建筑物立面的测绘精度要求高。

测绘结果的精确性直接关系到建筑设计的准确性和后续施工的可行性。

一般来说，建筑物立面的测绘精度应控制在毫米级别。

只有在这样的精度下，才能保证设计团队准确捕捉建筑物的各个细节，并确保建筑物不会有设计和施工上的偏差。

误差控制是保证测绘精度的重要环节之一。

误差在建筑物立面测绘中是难以避免的，但可以通过一系列技巧进行控制和减小。

首先，选择合适的测量设备是关键。

目前，激光扫描仪和无人机成像技术是常用的建筑物立面测绘工具。

激光扫描仪可以进行高精度的三维点云测量，而无人机成像技术可以提供高分辨率的影像数据。

合理选择设备可以降低不必要的误差。

其次，测绘人员的经验和技能也对测绘精度有重要影响。

熟练的测量师需要具备专业的技能和经验，能够准确操作测量设备，合理规划测量路线，并进行数据处理和分析。

只有熟练掌握这些技能，才能确保测绘结果的准确性。

此外，建筑物立面测绘中的控制点设置也是关键。

控制点是测绘中的参照物，通过与控制点的测量，可以对测绘结果进行调整和验证。

在控制点设置时，需要根据建筑物的特点和规模合理布置，以确保控制点与测绘区域的覆盖度和代表性。

同时，校正数据也是误差控制的重要手段之一。

不同的测绘设备和方法都存在一定的系统误差和随机误差。

校正数据可以通过添加测量标定参数和对比参考数据等方式来实现。

这样可以消除或减小误差，进一步提高测绘精度。

除了以上技巧，建筑物立面测绘中的时间和环境条件也需要特别注意。

测绘时间的选择可以影响测绘结果的准确性，例如避免太阳高度角较低的时间段，避免测绘时的明暗差异对测绘图像的影响。

此外，大气湿度、气温等环境因素也会对测绘结果产生一定影响，需要在测绘过程中加以考虑和控制。

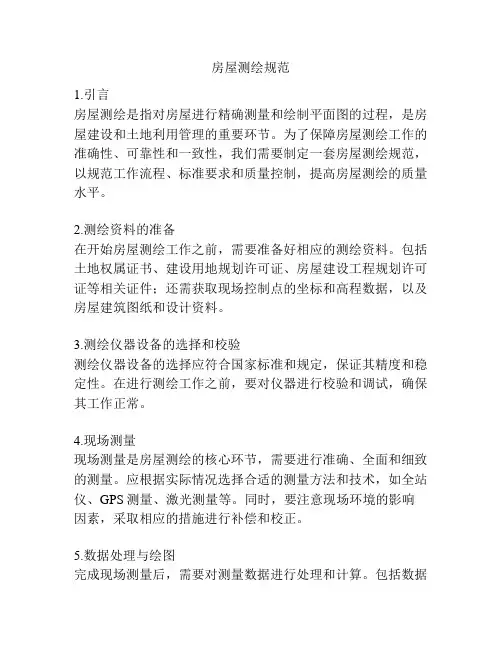

房屋测绘规范1.引言房屋测绘是指对房屋进行精确测量和绘制平面图的过程，是房屋建设和土地利用管理的重要环节。

为了保障房屋测绘工作的准确性、可靠性和一致性，我们需要制定一套房屋测绘规范，以规范工作流程、标准要求和质量控制，提高房屋测绘的质量水平。

2.测绘资料的准备在开始房屋测绘工作之前，需要准备好相应的测绘资料。

包括土地权属证书、建设用地规划许可证、房屋建设工程规划许可证等相关证件；还需获取现场控制点的坐标和高程数据，以及房屋建筑图纸和设计资料。

3.测绘仪器设备的选择和校验测绘仪器设备的选择应符合国家标准和规定，保证其精度和稳定性。

在进行测绘工作之前，要对仪器进行校验和调试，确保其工作正常。

4.现场测量现场测量是房屋测绘的核心环节，需要进行准确、全面和细致的测量。

应根据实际情况选择合适的测量方法和技术，如全站仪、GPS测量、激光测量等。

同时，要注意现场环境的影响因素，采取相应的措施进行补偿和校正。

5.数据处理与绘图完成现场测量后，需要对测量数据进行处理和计算。

包括数据的去噪、筛选、平差、配准等，确保数据的准确性和可靠性。

在绘图时，应按照国家统一的测绘标准和要求进行，绘制出清晰、精确的房屋平面图。

6.质量控制与验收在整个测绘过程中，要进行质量控制和验收，确保测绘结果符合国家规定和标准要求。

应制定相应的验收标准和程序，对测绘结果进行检查和评估。

7.测绘成果的归档和管理完成房屋测绘工作后，应将测绘成果进行归档和管理。

包括将测绘数据和图件保存备份，编制测绘报告和档案，建立完整的测绘档案管理系统。

8.总结和改进对每次房屋测绘工作进行总结和评估，及时发现存在的问题和不足，并采取相应的改进措施，提高测绘工作的质量和效率。

9.结论制定房屋测绘规范是保证房屋测绘工作质量和水平的重要保障。

通过规范工作流程、标准要求和质量控制，可以实现测绘结果的准确、可靠和一致，为房屋建设和土地管理提供有力支持。

建筑物立面测绘的操作步骤与要点当我们欣赏一座美丽的建筑物时，往往会被它壮丽的外观所吸引。

建筑物的立面设计不仅仅是为了美观，更是为了提供舒适的居住和工作环境。

为了能够准确地测绘建筑物的立面，需要遵循一系列操作步骤和要点。

本文将对此进行详细介绍。

首先，建筑物立面测绘的第一步是收集基本信息。

在进行测绘之前，需要对建筑物的结构、方位、大小和周围环境进行详细调查。

通过搜集基本信息，可以为后续的测绘工作提供重要的参考依据。

接着，进行建筑物的外观测量。

建筑物的外观包括墙面、窗户、门以及其他装饰物等。

在测绘过程中，可以利用测距仪、测量绳或者是激光测距仪等工具来测量建筑物各个部分的尺寸和位置。

此外，还需要测量建筑物与地面的高度差，以便在绘制立面图时能够准确地反映建筑物的实际情况。

第三步是对建筑物立面进行绘制。

在绘制过程中，可以使用计算机辅助设计软件或者是手工绘图的方式。

通过将测量所得的尺寸和位置转化为图纸上的标尺，可以得到建筑物立面的准确图像。

在绘制过程中，需要注重线条的精细度和比例的准确性，以确保绘制出的立面图能够真实地反映建筑物的外观。

除了以上的基本步骤外，还需要注意以下几个要点。

首先，操作人员需要具备一定的测量和绘图知识，以确保测绘结果的准确性和可靠性。

其次，需要选择适当的测量工具，以满足不同建筑物立面的要求。

同时，还需要关注测量工具的精度和稳定性，以避免误差的产生。

此外，测绘过程中需要注意安全，避免发生意外事故。

在实际应用中，建筑物立面的测绘可以应用于多个领域。

例如，在建筑设计中，可以通过测绘建筑物立面来提供设计师所需的参考信息。

同时，在建筑维修与保养中，也可以利用建筑物立面测绘的结果，进行维修工作的计划和评估。

此外，建筑物立面测绘还可以应用于城市规划中，以帮助规划者更好地了解城市建筑的分布和特点。

总之，建筑物立面测绘是一项较为复杂的工作，需要进行一系列的操作步骤和要点的注意。

通过准确地测绘建筑物立面，可以为建筑设计、维修与保养以及城市规划等领域提供重要的参考信息。

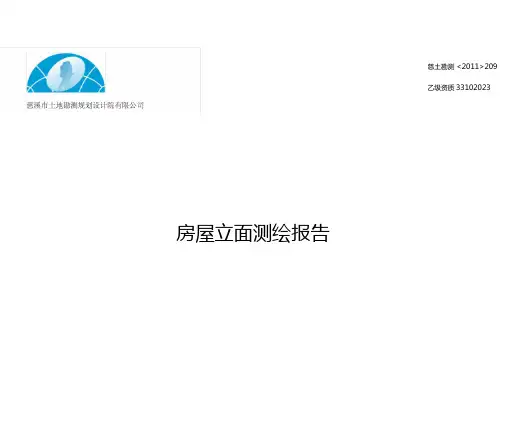

慈土勘测<2011>209乙级资质33102023 房屋立面测绘报告三、控制测量测绘单位：慈溪市土地勘测规划设计有限公司 地址：慈溪市浒山街道孙塘南路 98号电 话：0574 — 63112012邮政编码：315300日 期：2011年9月28日景观大道综合改造安置区线上日照结果 客体立面图测绘概况我院受慈溪恒泰置业有限公司 委托，对恒泰公寓日照分析所涉及到的 周边现状进行了 1 : 500数字化地形图测绘和立面图测绘。

本次立面图测绘范围：东至浒横河，南至南二环中路，西至金山路， 北至金一路。

我院于2011年9月20日进场测量，于 9月28日完成外业测量与内 业整理工作。

共完成测立面的房屋12栋。

二、主要作业依据1. 平面控制测量平面控制：利用 NBCORS 网络参考站，平面采用网络 RTK 技术观测， 利用测区附近已知控制点（宁波国土测绘院于 2006年施测，成果属于宁 波市独立坐标系）CXI0014、CXI0246进行检测，共独立检测两次，两次检测互差为0.2cm （限差为2cm ）,与已知点成果数据较差为1.8cm（限差为5cm ），以上成果均符合《技术规范》要求，利用网络 RTK 在测区内布设4个图根控制点。

2. 高程控制测量（1） . CJJ8-99《城市测量规范》，以下简称《规范》；_可编辑修改_高程控制：利用NBCORS网络参考站，高程采用网络RTK技术观测，（2）. GB/T7979-1995《1 : 500、1 ：1000、1 : 2000地形图图式》;禾U用测区附近已知控制点（宁波国土测绘院于2006年施测，成果属于四、地形图测绘地形图的测绘是各种图件形成的基础，它的各项精度指标及各要素的完整性直接影响到最终成果成图的质量，因此它是整个工程顺利实施和质量保证的前提。

基础地形、地貌测绘内容按照《城市测量规范》1 : 500 地形图上内容要求操作。

利用全站仪进行野外数据采集，将采集的原始数据转换成标准格式文件，导入微机，采用南方CASS数字测图系统进行内业编辑。

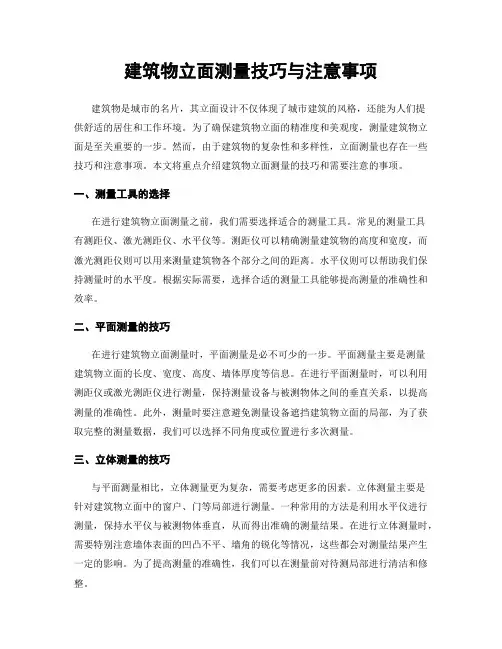

建筑物立面测量技巧与注意事项建筑物是城市的名片，其立面设计不仅体现了城市建筑的风格，还能为人们提供舒适的居住和工作环境。

为了确保建筑物立面的精准度和美观度，测量建筑物立面是至关重要的一步。

然而，由于建筑物的复杂性和多样性，立面测量也存在一些技巧和注意事项。

本文将重点介绍建筑物立面测量的技巧和需要注意的事项。

一、测量工具的选择在进行建筑物立面测量之前，我们需要选择适合的测量工具。

常见的测量工具有测距仪、激光测距仪、水平仪等。

测距仪可以精确测量建筑物的高度和宽度，而激光测距仪则可以用来测量建筑物各个部分之间的距离。

水平仪则可以帮助我们保持测量时的水平度。

根据实际需要，选择合适的测量工具能够提高测量的准确性和效率。

二、平面测量的技巧在进行建筑物立面测量时，平面测量是必不可少的一步。

平面测量主要是测量建筑物立面的长度、宽度、高度、墙体厚度等信息。

在进行平面测量时，可以利用测距仪或激光测距仪进行测量，保持测量设备与被测物体之间的垂直关系，以提高测量的准确性。

此外，测量时要注意避免测量设备遮挡建筑物立面的局部，为了获取完整的测量数据，我们可以选择不同角度或位置进行多次测量。

三、立体测量的技巧与平面测量相比，立体测量更为复杂，需要考虑更多的因素。

立体测量主要是针对建筑物立面中的窗户、门等局部进行测量。

一种常用的方法是利用水平仪进行测量，保持水平仪与被测物体垂直，从而得出准确的测量结果。

在进行立体测量时，需要特别注意墙体表面的凹凸不平、墙角的锐化等情况，这些都会对测量结果产生一定的影响。

为了提高测量的准确性，我们可以在测量前对待测局部进行清洁和修整。

四、注意事项除了测量技巧外，我们还需要注意一些细节和事项。

首先，我们需要保持仪器的稳定性和准确性，定期进行仪器的校准和维护。

其次，我们需要特别关注天气条件，避免在强光、大风或雨天进行测量，这些条件会对测量结果产生干扰。

另外，我们还需要确保测量时的安全性，避免在高处或危险区域进行测量，确保自身的安全。

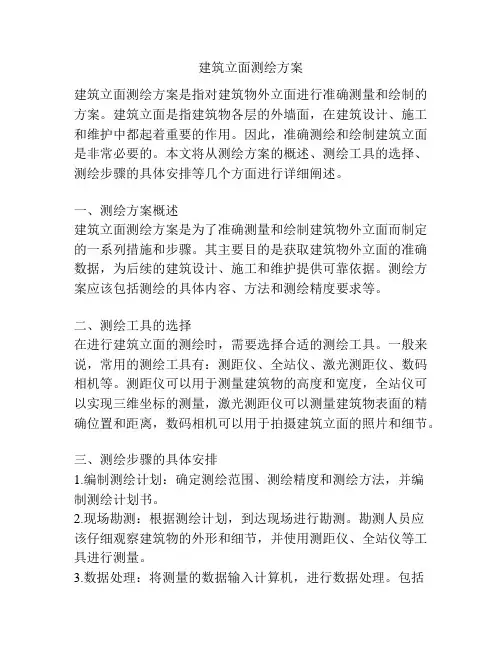

建筑立面测绘方案建筑立面测绘方案是指对建筑物外立面进行准确测量和绘制的方案。

建筑立面是指建筑物各层的外墙面，在建筑设计、施工和维护中都起着重要的作用。

因此，准确测绘和绘制建筑立面是非常必要的。

本文将从测绘方案的概述、测绘工具的选择、测绘步骤的具体安排等几个方面进行详细阐述。

一、测绘方案概述建筑立面测绘方案是为了准确测量和绘制建筑物外立面而制定的一系列措施和步骤。

其主要目的是获取建筑物外立面的准确数据，为后续的建筑设计、施工和维护提供可靠依据。

测绘方案应该包括测绘的具体内容、方法和测绘精度要求等。

二、测绘工具的选择在进行建筑立面的测绘时，需要选择合适的测绘工具。

一般来说，常用的测绘工具有：测距仪、全站仪、激光测距仪、数码相机等。

测距仪可以用于测量建筑物的高度和宽度，全站仪可以实现三维坐标的测量，激光测距仪可以测量建筑物表面的精确位置和距离，数码相机可以用于拍摄建筑立面的照片和细节。

三、测绘步骤的具体安排1.编制测绘计划：确定测绘范围、测绘精度和测绘方法，并编制测绘计划书。

2.现场勘测：根据测绘计划，到达现场进行勘测。

勘测人员应该仔细观察建筑物的外形和细节，并使用测距仪、全站仪等工具进行测量。

3.数据处理：将测量的数据输入计算机，进行数据处理。

包括坐标转换、数据拟合和误差分析等。

4.图纸绘制：根据处理后的数据，使用CAD软件绘制建筑立面图纸。

图纸要包括建筑物的外形、尺寸、材料和细节等。

5.质量检验：对绘制的图纸进行质量检验，确保其准确性和完整性。

可以采用测量对比法、实地核查法等进行检验。

6.成果输出：将绘制的图纸输出为电子文件或纸质文件。

并在建筑设计和施工中应用。

四、测绘精度要求建筑立面测绘的精度要求较高，其误差应控制在一定范围内。

一般来说，建筑立面的测绘精度要求在±2mm以内。

在测绘过程中，应注意测量的环境条件，避免误差的产生。

综上所述，建筑立面测绘方案包括测绘方案概述、测绘工具的选择、测绘步骤的具体安排和测绘精度要求等几个方面。

建筑物立面测量技巧与注意事项引言建筑物立面测量是建筑设计和施工中非常重要的一项工作。

准确测量建筑物立面的尺寸和形状可以为设计师提供重要的参考数据，并确保建筑物的外观与设计预期相符。

然而，由于建筑物的复杂性和测量的困难性，立面测量常常存在挑战。

本文将介绍一些常用的建筑物立面测量技巧和注意事项，帮助读者更好地应对这一挑战。

测量工具的选择在进行建筑物立面测量之前，首先需要选择适当的测量工具。

常用的测量工具包括测量尺、测量标尺、水平仪、激光测距仪等。

选择合适的测量工具可以有效提高测量的准确性和效率。

例如，对于较小的建筑物或细节部分的测量，可以使用测量尺或测量标尺。

而对于大型建筑物，使用激光测距仪则可以更快速地获取数据。

水平测量的重要性在进行建筑物立面测量时，保持水平测量的准确性至关重要。

一个稍微有倾斜的测量仪器可能导致整个测量结果的错误。

因此，使用水平仪来确保仪器的水平是必要的。

此外，在进行测量时，需要注意测量仪器是否受到外界因素（如震动、风力等）的影响。

参考点的选择在进行建筑物立面测量时，选择合适的参考点可以提高测量的准确性。

参考点通常是建筑物上的某些固定的、易于辨认的物体或特征。

例如，可以选择建筑物的墙角、窗户边框或窗口等作为参考点。

在选择参考点时，需要注意其在建筑物上的位置，以及是否易于仪器的观测和测量。

垂直测量的技巧建筑物的立面通常包括垂直的墙面和突出物。

在进行垂直测量时，需要特别注意以下几点技巧。

首先，使用垂直方向的测量工具，如垂直尺或垂直水平仪，以确保测量垂直墙面的准确性。

其次，注意突出物（如柱子、梁等）的测量。

这些突出物往往不是完全垂直的，因此需要采取适当的测量技巧，例如使用激光测距仪的倾斜功能来获取准确的垂直尺寸。

平面测量的技巧除了垂直尺寸，建筑物的立面测量还需要关注平面尺寸。

在进行平面测量时，需要注意以下几点技巧。

首先，使用水平尺或水平仪来确保水平尺寸的准确性。

其次，注意测量的参考线或基准线的选择。

房屋立面图测绘要求房屋立面图测绘要求1、接受任务搜集任务中需要的设计总平面图、设计立面图、剖面图、房屋设计指标（各类用途、面积等）。

2、日照分析根据甲方及设计单位提供的资料用《天正日照8.0》软件进行客体范围日照分析，并按准确坐标圈定所涉及到的主体房屋，绘制日照分析客体范围图。

并提供范围给外业测量人员。

3、外业测量外业测量人员根据日照分析后涉及到的范围进行测量。

（1）控制测量平面控制：利用NBCORS系统施测平面控制点，并刻入钢钉油漆圈涂做好标记。

高程控制：采用等外水准测量，将平面控制点进行联测。

以小区设计的一层底高（设计高度）为高程起始高度，与周围控制点联测，使整个项目内高程统一。

控制点平面及高程需制作控制点成果表。

（2）测量内容①待测范围内所有居住的房屋的平面位置需测绘。

除居住房屋外的附属建筑及设施全部不测绘。

②待测范围内所有居住的房屋的窗台需测量。

窗台的测量位置要求见《慈溪市建设项目日照分析技术规则》的8-11页规定。

窗台的测量要求为：房屋主朝向（朝南）所有窗台及朝向待建工程方向的窗台需要逐层全部测出；需测出每个窗台的4个角坐标及高程（即可确定出窗台底高度、窗台顶高度及窗台宽度）。

③待测范围内所有居住的房屋的室内、室外地坪高。

（绘制立面图所需）④待测范围内所有居住的房屋的屋顶高度。

（绘制立面图所需）⑤待测范围内所有厂房窗体不测绘，但需绘制平面图。

4、内业制作要求①平面图制作。

成图后需给每个房屋进行编号，其中日照分析涉及到的房屋与没涉及到的房屋需从图纸左上角至右下角进行统一编号，不允许重复编号，但需要进行区分，日照分析涉及到的房屋的编号，如：KT1、KT2（客体建筑1、客体建筑2），日照分析没有涉及到的房屋的编号，如：L1、L2（代表其他房屋）。

一旦施工图发生改变，可能其中L1等也会变为客体建筑（即日照分析可能涉及到）。

②立面图制作。

需按每个房屋编号顺序绘制房屋立面图。

制作后均需套上图框。

绘制立面图时需要注明室内地坪高、室外地坪高、每个窗台底高、顶高、及宽度标注。

房屋立面图测绘要求1、接受任务搜集任务中需要的设计总平面图、设计立面图、剖面图、房屋设计指标各类用途、面积等。

2、日照分析根据甲方及设计单位提供的资料用天正日照软件进行客体范围日照分析,并按准确坐标圈定所涉及到的主体房屋,绘制日照分析客体范围图。

并提供范围给外业测量人员。

3、外业测量外业测量人员根据日照分析后涉及到的范围进行测量。

（1）控制测量平面控制：利用NBCORS系统施测平面控制点,并刻入钢钉油漆圈涂做好标记。

高程控制：采用等外水准测量,将平面控制点进行联测。

以小区设计的一层底高设计高度为高程起始高度,与周围控制点联测,使整个项目内高程统一。

控制点平面及高程需制作控制点成果表。

（2）测量内容①待测范围内所有居住的房屋的平面位置需测绘。

除居住房屋外的附属建筑及设施全部不测绘。

②待测范围内所有居住的房屋的窗台需测量。

窗台的测量位置要求见慈溪市建设项目日照分析技术规则的8-11页规定。

窗台的测量要求为：房屋主朝向朝南所有窗台及朝向待建工程方向的窗台需要逐层全部测出；需测出每个窗台的4个角坐标及高程即可确定出窗台底高度、窗台顶高度及窗台宽度。

③待测范围内所有居住的房屋的室内、室外地坪高。

绘制立面图所需④待测范围内所有居住的房屋的屋顶高度。

绘制立面图所需⑤待测范围内所有厂房窗体不测绘,但需绘制平面图。

4、内业制作要求①平面图制作。

成图后需给每个房屋进行编号,其中日照分析涉及到的房屋与没涉及到的房屋需从图纸左上角至右下角进行统一编号,不允许重复编号,但需要进行区分,日照分析涉及到的房屋的编号,如：KT1、KT2 客体建筑1、客体建筑2 ,日照分析没有涉及到的房屋的编号,如：L1、L2 代表其他房屋。

一旦施工图发生改变,可能其中L1等也会变为客体建筑即日照分析可能涉及到。

②立面图制作。

需按每个房屋编号顺序绘制房屋立面图。

制作后均需套上图框。

绘制立面图时需要注明室内地坪高、室外地坪高、每个窗台底高、顶高、及宽度标注。

1立面测量概述立面测量核心内容是测量楼体的立面窗、地面高及檐口高。

进入测绘区域之后应首先将控制起算点引测至测区范围内。

2控制点的加密测量①平面控制测量平面控制采用图根级控制点，采用三级导线或连续运行基准站的RTK 测量技术进行布测。

要求在布测控制点前，在测区附近布设E级GPS控制点作为图根控制点的起算点。

进行图根控制前应对GPS点进行检核，较差应小于±2cm，满足要求后，可进行布测图根控制点。

②高程控制测量高程控制测量应从最近的四等水准点起算，采用光电测距的三角高程方法引测。

水准线路应布设为附合路线、闭合环或节点网，对于起闭于同一个水准点的闭合环，应检查此水准点高程的准确性。

对于图根三角高程测量，可以采用单向一测回测量，但要求中间变动一次棱镜高。

垂直角观测精度优于25"，测距精度要求等同图根导线。

导线应起闭于高等级高程控制点，其边数不应超过12条。

光电测距极坐标法图根点垂直角应对向观测1测回，各项技术要求如下：注：①S为边长（km）,Hc为基本等高距（m），D为距边边长（km）；②仪器高和觇标高量取至毫米。

3基本流程图4立面图要素测量（1）地面高测量地面高的主要技术要求：①地面高测量采用光电测距的三角高程方法施测，精度不低于图根水准的精度；②棱镜中心高应读取至毫米，立尺人员应注意水准泡居中；③应准确确定楼地面的位置。

如底层有公建的，除测量其公建地面高以外，还应测量首层住宅地面高；④同一幢楼，如有两个以上地面高的，都应测量并在图上标注；⑤不具备测绘条件（例如在不允许进入室内的情况下）的楼的地面高测量，可以采用以钢尺从其窗台某一位置量取该位置到其室内地面的高度，然后在室外从同一位置向下量取同一高度并做下标记，然后测量该标记高程作为该楼地面高；⑥一个地面高测量至少在两个不同位置立尺，同一立尺点变换一次棱镜高，以便检核。

（2）檐口高测量檐口高的主要技术要求：①檐高测量采用光电测距的三角高程方法施测，精度不低于图根水准的精度；②棱镜中心高应读取至毫米，立尺人员应注意水准泡居中；③应准确确定楼檐的位置。

住宅测绘条件要求听好喽，住宅测绘的条件要求呢，就像给住宅做个体检一样，有不少讲究的地方。

一、房屋基本情况。

1. 房屋完整性。

咱得保证住宅是完整的，不能正测绘着呢，突然发现还有个小偏房或者阳台啥的被藏起来没让咱知道。

就好比一个人来体检，得把全身都露出来，不能遮遮掩掩的。

房子得是全貌，从外面看是啥样，里面各个角落都得能看到，不管是地下室、阁楼还是那些小储物间。

2. 结构清晰。

房子的结构要明明白白的。

是砖混结构呢，还是框架结构，得能分得清。

就像你看一个人，得知道他是胖是瘦，骨骼架子是啥样的。

墙啊、柱子啊、梁啊这些关键的结构部分都要能准确测量到，可不能模模糊糊的。

3. 房屋功能分区。

客厅、卧室、厨房、卫生间这些功能区得划分清楚。

这就像你知道人体各个器官的位置和功能一样。

不能把厨房量成卧室的面积，那可就乱套了。

每个功能区的边界要明确，门啊、窗啊的位置也得精确测量。

二、测量环境要求。

1. 光线条件。

测绘的时候光线得够亮堂。

要是黑灯瞎火的，那测量误差可就大了去了。

这就像你在昏暗的灯光下看东西，很容易看错。

要是大白天测绘，那就最好了，阳光能照到各个角落。

如果是阴天或者室内光线不好，就得带上足够的照明设备，像手电筒之类的，把每个角落都照得清清楚楚。

2. 空间通畅。

住宅里面得清清爽爽、没有太多障碍物。

要是屋子里堆满了杂物，那测量工具都没法好好施展。

就好比你要给一个人量身高，他身上挂满了东西，那肯定量不准啊。

所以在测绘之前，最好能把屋子里的东西挪一挪，给测量留出足够的空间。

三、人员配合。

1. 业主配合。

业主可得积极配合测绘人员哦。

不能把测绘员当小偷一样防着。

要把房子的情况老老实实地告诉测绘员，像有没有私自改建过啊，哪里有特殊的地方啊之类的。

就像你去看医生，得把自己的病史啥的都告诉医生，这样才能得到准确的结果。

2. 相关人员协助。

如果住宅是在小区里或者有物业什么的，相关的工作人员也得帮帮忙。

比如给测绘员指一指哪里是公共区域和住宅区域的分界线，或者提供一些住宅的基本资料。

房产立面图测绘实施方案一、前言房产立面图是房屋建筑的外立面图纸，是建筑设计和规划的重要依据。

在房地产开发、城市规划和建筑设计中，房产立面图的测绘工作显得尤为重要。

本文档将详细介绍房产立面图测绘的实施方案，以确保测绘工作的准确性和高效性。

二、测绘前的准备工作在进行房产立面图测绘前，需要进行充分的准备工作。

首先要对测绘区域进行详细的调查和勘测，了解地形地貌、建筑分布等情况。

其次，需要确定测绘的具体范围和标高控制点，以确保测绘结果的准确性。

同时，还需要准备好测绘所需的仪器设备和人员，确保测绘工作的顺利进行。

三、测绘过程1. 建立控制点在进行房产立面图测绘时，首先需要在测绘区域内建立一定数量的控制点。

这些控制点需要均匀分布在整个测绘区域内，以确保测绘结果的准确性。

同时，还需要对这些控制点进行精确的测量和标注，以便后续的测绘工作。

2. 进行测量在建立好控制点后，就可以进行实际的测绘工作了。

这包括对建筑物的外立面进行详细的测量，包括建筑物的高度、宽度、窗户和门的位置等。

同时，还需要对建筑物的外观特征进行详细的记录，以便后续的绘图工作。

3. 数据处理在完成测量工作后，需要对所得到的数据进行详细的处理。

这包括数据的整理、筛选和校对，以确保数据的准确性和完整性。

同时，还需要对数据进行数字化处理，以便后续的绘图工作。

四、绘图和成果展示在完成数据处理后，就可以进行房产立面图的绘制工作了。

这包括将测绘所得的数据进行绘图处理，绘制出符合要求的立面图纸。

同时，还需要对绘制的立面图进行详细的审查和修正，以确保图纸的准确性和完整性。

在完成绘图工作后，还需要对成果进行详细的展示和说明。

这包括对立面图的各个部分进行详细的解释和说明，以便相关人员对图纸的内容和意义有所了解。

五、总结房产立面图测绘是一项复杂而又重要的工作，需要对测绘过程进行详细的规划和实施。

只有通过严格的测绘流程和规范的操作，才能够得到准确、完整的测绘成果。

希望本文档所介绍的房产立面图测绘实施方案，能够对相关工作人员有所帮助，确保测绘工作的顺利进行。
