液压缸的结构•液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。
活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。
下面对液压缸的结构具体分析。
3.2.1 缸体组件•缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，度可靠的密封性。
3.2.1.1 缸筒与端盖的连接形式 常见的缸体组件连接形式如图3.10(1)法兰式工方便筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。
半环连接接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。
(3)螺纹式连接（接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。
较高的表面精所示。
连接（见图a），结构简单，加，连接可靠，但是要求缸(2)半环式连接（见图b），分为外半环连接和内两种连接形式，半环连接工艺性好，连见图f、c），有外螺纹连接和内螺纹连•工艺性好，(4)拉杆式连接（见图d），结构简单，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。
只适用于长度不大的•3.2.1.2 缸筒、端盖和导向套的基本要求• 缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在 0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。
缓冲油缸工作原理
缓冲油缸的工作原理：缓冲油缸是在液压泵的驱动下，使活塞杆作往复直线运动，而缓冲油缸本身又是一个可进行自动调节的节流装置。
在活塞杆作往复直线运动时，当活塞杆运动到行程的最后几个位置时，由于弹簧和节流阀的作用，活塞杆会自动减速；而当活塞杆运动到行程的最上端时，节流阀打开，使节流口处形成负压，这样当活塞杆再回到行程的开始位置时，缓冲油缸就能自动地把活塞杆减速到零。
在缓冲油缸中还装有一个用来平衡压力的平衡阀，当缓冲油缸动作后，平衡阀可使缓冲油缸恢复到原来的工作位置。
从以上分析我们可以看出缓冲油缸是一种结构简单、动作可靠、调节方便的液压装置。
由于缓冲油缸在工作过程中是不允许有任何冲击和振动的，所以它必须安装在平稳、无振动、无噪音、防尘的地方。
一般采用单作用或双作用液压马达作为缓冲元件。
其工作原理是：当液压马达因负载变化而产生振动时，使液压泵吸油管路中产生压力波动，经过缓冲机构作用在液压马达上，从而消除了冲击和振动。
—— 1 —1 —。
浅析液压缸的缓冲装置液压缸带动工作部件运动，当达到行程终点时，由于运动件的惯性作用，会产生液压冲击以及使活塞与端盖之间产生机械撞击。
加速各部件的损坏。
为防止这种现象的发生，通常当活塞运动速度大于0.2m/s 时，需采取缓冲措施，即在液压缸末端设置缓冲装置。
缓冲装置结构形式虽然多种多样，但原理是一样的，都是利用对油液的节流措施产生背压来降低运动部件的速度。
液压缸中使用的缓冲装置，常见的有环状间隙式、可调式以及外加缓冲回路等。
图1所示是环状间隙式缓冲装置。
它由活塞上的圆柱形凸台和缸盖上的凹腔组成。
当活塞运动近端盖时，凸台进入凹腔中，将封闭在活塞与端盖间的油液从环状间隙＆中挤出。
这样活塞就受到一个很大的阻力，运动速度就减慢下来，这就是缓冲。
这种形式的缓冲只适用于运动惯性不大、运动速度不高的场合。
环状间隙的凸台也可以制成圆锥形的。
图2所示是一种可调式的缓冲装置。
液压缸同样具有由缓冲头和缓冲室所形成的油腔，且在端盖上设有针形节流阀和单向阀。
当活塞移近终端时，活塞缓冲头进入缓冲室，油液须经针形节流阀的油口流出，借助节流阀的节流作用，达到缓冲目的。
单向阀的作用在于保证活塞返回时油液能进入缓冲室，使活塞能按正常速度启动并避免推力不足现象。
这种缓冲装置可按负载情况调整节流阀的开口、改变吸收能量的大小。
图3（a）所示为采用溢流阀的液压缸端部缓冲装置。
图3（b）为采用溢流阀的缓冲回路。
在这两种缓冲装置中，是在液压缸两侧的油路上设制灵敏的小型直动式溢流阀（安全阀），当缓冲柱塞1进入柱塞孔2内（图3a）或换向阀处于中位（图3b）时，液压缸回油腔的油液要开启相应的溢流阀方能回油，借此消除活塞在行程中停止或换向时出现的液压冲击。
液压缸的缓冲装置的形式还有弹簧式、行程开关式等等。
每种形式都有各自的优缺点。
在实际应用中，采取何种缓冲形式要根据液压缸的使用工况、使用要求来确定。
参考书目（1）《液压传动》江苏省《液压传动》编写组编，江苏科学技术出版社，1986年（2）《液压传动与控制》林国重、盛东初主编，北京工业学院出版社，1985年（3）《液压传动系统》官忠范主编，机械工业出版社，1981年目录内容提要写作提纲正文一、资产减值准备的理论概述 (4)（一）固定资产减值准备的概念 (4)（二）固定资产减值准备的方法 (5)（三）计提资产减值准备的意义 (5)二、固定资产减值准备应用中存在的问题分析 (5)（一）固定资产减值准备的计提模式不固定 (5)（二）公允价值的获取 (6)（三）固定资产未来现金流量现值的计量 (7)（四）利用固定资产减值准备进行利润操纵 (8)三、解决固定资产减值准备应用中存在的问题的对策 (10)（一）确定积累时间统一计提模式 (10)（二）统一的度量标准 (11)（三）提高固定资产可收回金额确定方式的操作性 (11)（四）加强对固定资产减值准备计提的认识 (12)（五）完善会计监督体系 (12)参考文献 (15)内容提要在六大会计要素中，资产是最重要的会计要素之一，与资产相关的会计信息是财务报表使用者关注的重要信息。

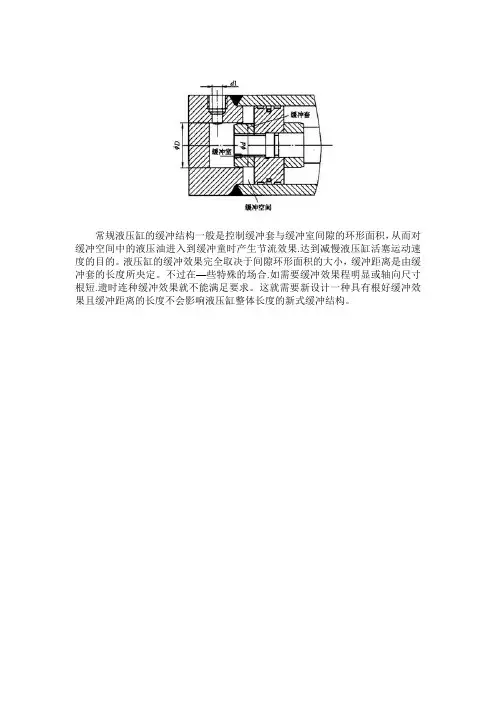

常规液压缸的缓冲结构一般是控制缓冲套与缓冲室间隙的环形面积，从而对缓冲空间中的液压油进入到缓冲童时产生节流效果.达到减慢液压缸活塞运动速度的目的。
液压缸的缓冲效果完全取决于间隙环形面积的大小，缓冲距离是由缓冲套的长度所央定。
不过在—些特殊的场合.如需要缓冲效果程明显或轴向尺寸根短.遗时连种缓冲效果就不能满足要求。
这就需要新设计一种具有根好缓冲效果且缓冲距离的长度不会影响液压缸整体长度的新式缓冲结构。
液压缸的缓冲原理你看啊，液压缸就像一个大力士，它推动着各种机械部件运动。
但是呢，这个大力士要是动作太猛，没有个缓冲，那就容易出问题啦。
比如说，一个活塞在液压缸里快速地移动，要是到了行程的尽头“哐”的一下就撞上去，那得多疼呀，就像人跑步的时候突然撞到墙上一样，肯定不好受。
而且呀，这样的撞击对液压缸本身也会造成很大的损伤，就像把自己给弄伤了一样。
那它是怎么缓冲的呢？这就像是给活塞安排了一个温柔的“小助手”。
在液压缸的结构里呀，有一些特殊的设计。
当活塞快要到达行程末端的时候，就会进入到一个特殊的区域。
这个区域的空间会逐渐变小，就像一个小胡同越走越窄一样。
那这时候呢，活塞前面的油液就没地方跑啦。
油液被挤压在这个狭小的空间里，就像一群小蚂蚁被挤在一个小角落里。
油液被挤压就会产生压力呀，这个压力就会反过来抵抗活塞的运动。
这就好比你用力推一个东西，但是那个东西也有一股力量在往回推你，这样活塞的速度就会慢慢降下来。
想象一下，活塞就像一个奔跑的小怪兽，它跑得可快了。
但是到了这个特殊的缓冲区域，就像是跑进了一片软软的棉花糖堆里。
棉花糖虽然软软的，但是很多很多的棉花糖挤在一起也能让小怪兽的速度慢下来呢。
油液就像那些棉花糖一样，起到了缓冲的作用。
还有一种情况哦。
在有些液压缸里，会有一些专门的节流装置。
这个节流装置就像是一个调皮的小门卫。
当活塞快到终点的时候，油液要通过这个小门卫才能流动。
这个小门卫呢，会让油液只能慢慢地通过。
就像在游乐园里，大家都想快点去玩下一个项目，但是门口有个工作人员，一次只让几个人进去，这样人流的速度就慢下来了。
油液的流速慢了，活塞的速度也就跟着慢下来啦。
你再想啊，如果没有这个缓冲原理，那些依靠液压缸工作的大型设备，像起重机呀，挖掘机呀，那得多危险。
起重机在吊起很重的东西的时候，要是液压缸没有缓冲，一下子就把起重臂顶到极限位置，那起重臂可能就会被弄坏，吊起来的东西也可能会掉下来，这可不得了。
挖掘机的挖掘臂也是一样，要是没有缓冲，挖掘臂的动作就会很生硬，挖起东西来也不顺畅，而且还容易把挖掘机自己给震坏了呢。
气缸缓冲器原理图
很抱歉，由于我是一个文本模型，无法给出具体的图片或画图服务。
下面是气缸缓冲器的原理简介，不包含标题相同的文字：
气缸缓冲器是一种机械装置，通常用于控制气缸或活塞在运动过程中的冲击和速度。
它采用了压缩气体的原理来实现缓冲和减震的效果。
原理图中通常包含以下组件：气缸缓冲器本体、缓冲液（通常是空气或液压油）和阀门。
当气缸或活塞在运动过程中到达终点时，缓冲液通过阀门进入气缸缓冲器本体。
然后，压缩液体中的能量被释放，减缓冲击和速度。
这种缓冲效果可以避免机械部件因突然停止而受到损坏。
气缸缓冲器常用于各种工业应用中，例如自动化生产线、机械加工设备和汽车工业等。
它可以提高设备的使用寿命、降低噪音和震动，并提高生产效率。
请注意，由于无法提供图片，以上仅为文字描述，具体的实施和设计仍需参考相关资料和技术手册。
各种液压缸⼯作原理及结构分析（动画演⽰） 什么是液压缸 液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执⾏元件。
它结构简单、⼯作可靠。
⽤它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到⼴泛应⽤。
液压缸输出⼒和活塞有效⾯积及其两边的压差成正⽐； 液压缸的结构 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防⽌油液向液压缸外泄漏或由⾼压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防⽌活塞快速退回到⾏程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排⽓装置。
缸体组件 缸体组件与活塞组件形成的密封容腔承受油压作⽤，因此，缸体组件要有⾜够的强度，较⾼的表⾯精度可靠的密封性。
(1)法兰式连接，结构简单，加⼯⽅便，连接可靠，但是要求缸筒端部有⾜够的壁厚，⽤以安装螺栓或旋⼊螺钉，它是常⽤的⼀种连接形式。
(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接⼯艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应⽤⼗分普遍，常⽤于⽆缝钢管缸筒与端盖的连接中。
(3)螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积⼩，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式⼀般⽤于要求外形尺⼨⼩、重量轻的场合。
(4)拉杆式连接，结构简单，⼯艺性好，通⽤性强，但端盖的体积和重量较⼤，拉杆受⼒后会拉伸变长，影响效果。
只适⽤于长度不⼤的中、低压液压缸。
(5)焊接式连接，强度⾼，制造简单，但焊接时易引起缸筒变形。
液压缸的基本作⽤形式： 标准双作⽤：动⼒⾏程在两个⽅向并且⽤于⼤多数应⽤场合： 单作⽤缸：当仅在⼀个⽅向需要推⼒时，可以采⽤⼀个单作⽤缸； 双杆缸：当在活塞两侧需要相等的排量时，或者当把⼀个负载连接于每端在机械有利时采⽤，附加端可以⽤来安装操作⾏程开关等的凸轮． 弹簧回程单作⽤缸：通常限于⽤来保持和夹紧的很⼩的短⾏程缸。
