单相智能电能表自动化检定装置技术规范书1. 引言本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造、使用和维护，以确保其性能稳定可靠，满足相关技术要求和标准，并提高电能表检定的效率和准确性。

2. 术语和定义2.1 单相智能电能表：指用于测量、计量和记录单相电能消耗的智能电子设备。

2.2 自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件和软件系统。

2.3 技术规范书：指对特定技术领域的设备、系统或工作进行规范和要求的文件。

3. 设计要求3.1 硬件设计要求3.1.1 自动化检定装置应具备稳定可靠的硬件结构，能够适应各种工作环境和操作条件。

3.1.2 自动化检定装置应具备高精度的电能表检定功能，能够满足各种精度要求。

3.1.3 自动化检定装置应具备良好的用户界面和操作体验，方便操作人员进行操作和管理。

3.1.4 自动化检定装置应具备数据存储和传输功能，能够对检定结果进行记录和报告生成。

3.2 软件设计要求3.2.1 自动化检定装置的软件系统应具备稳定可靠的运行性能，能够保证检定过程的准确性和稳定性。

3.2.2 自动化检定装置的软件系统应具备完善的数据管理和分析功能，能够对检定数据进行存储、分析和统计。

3.2.3 自动化检定装置的软件系统应具备友好的用户界面和操作逻辑，方便操作人员进行操作和管理。

3.2.4 自动化检定装置的软件系统应具备数据传输和共享功能，能够与其他系统进行数据交互和共享。

4. 制造要求4.1 制造工艺要求4.1.1 制造过程应符合相关的质量管理体系要求，确保产品的质量稳定可靠。

4.1.2 制造过程应具备良好的工艺控制和质量控制措施，确保产品的一致性和稳定性。

4.1.3 制造过程应具备完善的检测和测试手段，能够对产品进行全面的检测和测试。

4.2 产品标识和包装要求4.2.1 产品应具备清晰的标识和标志，包括产品型号、规格、生产日期等信息。

4.2.2 产品应具备合适的包装，能够保护产品免受运输和储存过程中的损坏。

一、单相费控智能电能表的面板和液晶显示说明面板说明：液晶显示屏下方从左至右依次有脉冲指示灯、跳闸指示灯、报警指示灯。

1.脉冲指示灯：用来指示用户用电功率状况，用电负荷功率越大，该指示灯闪亮的频率越快，反之越慢。

当用户不用电时，不亮。

用电恢复后该灯继续随负荷功率的大小闪亮。

2.跳闸指示灯：跳闸指示灯常亮表示电能表处于拉闸状态；合闸时灭。

3.报警指示灯：常亮表示电能表处于报警状态；正常时灭。

4.报警功能：当出现下列故障或报警项时，LCD立即停留在该代码上或报警提示，且背光灯持续点亮。

5.电能表故障类异常提示信息码如下：1.Err-01控制回路错误；2.Err-02 ESAM错误；3.Err-04 时钟电池电压低；4.Err-08 时钟故障；5.Err-10 认证错误；6.Err-16 修改密钥错误;7.Err-56 有功电能方向改变。

6.椭圆形的红外是代表红外通讯接口。

脉冲灯：用来指示用户用电功率状况。

用电负荷功率越大，该灯闪亮的频率越快，反之越慢。

跳闸灯：灯灭为合闸。

灯亮为拉闸。

红外灯：用红外线抄表器抄表的通讯接口。

报警灯：灯亮表示电能表处于故障状态。

灯灭正常。

循环显示内容：1、当前有功总电量。

2、上1月有功总电量。

3、上2月有功总电量。

现在屏幕上显示的即为当前有功总电量，就是客户使用的电量。

显示数据时后两位为小数点的位数，如：显示12.34表示为12点34度电。

二、智能电能表推广应用热点问题解答1、什么是智能电能表？它与普通机械式电能表有什么区别？智能电能表是指除具有准确计量用户使用的电能外，还具备远程停送电、异常报警、信息传输与交互等功能的电子式电能表。

与传统的机械式电能表相比，它功能多、功耗低、体积小，可实现本地和远程通信，其应用能及时、完整、准确获取电力用户用电信息，实现与客户、智能用电设备的信息交互与控制，极大的方便居民生活，减少电网能源损耗，提高供电服务质量。

机械式电能表只具备单一电能计量功能，表计功耗高、体积大，不能实现信息传输与交互，不便于供电企业提高优质服务水平和方便居民生活。

目次前言 (2)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4电能表功能要求 (3)5功能配置表 (8)附录A （资料性附录）电能表功能配置推荐表 (9)附录B （资料性附录）电能表显示代码 (12)编制说明 (13)前言在国家电网公司“计量、抄表和收费标准化建设研究”项目成果的基础上，按照统一加强智能电网建设的总体要求，结合国内外计量、通信技术现状以及公司系统生产、经营、管理对电能表的基本要求，国家电网公司组织编制了智能电能表系列标准。

本系列标准包括《智能电能表功能规范》、《单相智能电能表型式规范》、《三相智能电能表型式规范》、《0.2S级三相智能电能表技术规范》、《0.5S级三相智能电能表技术规范》、《0.5S级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（载波）技术规范》、《1级三相费控智能电能表技术规范》、《1级三相智能电能表技术规范》、《单相智能电能表技术规范》、《智能电能表信息交换安全认证技术规范》等12个标准。

标准编制参考了有关标准、规程、规范。

本标准对各类智能电能表的通用功能进行了规范和统一，涉及点能量计量、防窃电、实时监测、信息交互、自动控制等内容，基本满足“信息化、自动化、互动化、”的要求。

本标准是各类智能电能表功能部分的基础，其他标准应与本标准保持一致，并在本标准基础上丰富、完善。

本标准由国家电网公司科技部归口。

本标准由国家电网公司营销部提出并负责解释。

本标准起草单位：中国电力科学研究院、河南省电力公司、华北电网有限公司、北京市电力公司、山东电力集团公司、江苏省电力公司、浙江省电力公司、安徽省电力公司、吉林省电力有限公司、甘肃省电力公司、湖北省电力公司、国网电力科学研究院、国网信息通信有限公司共计13个单位。

本标准主要起草人：宗建华、卢兴远、周宗发、徐英辉、杜新纲、葛得辉、刘忠、许钧、姜洪浪、刘国跃、张勇红、张洪明、阳龙。

Q/CSG 中国南方电网责任有限公司企业标准中国南方电网公司单相电子式电能表技术规范中国南方电网责任有限公司发布Q / XXX XXX-2011目录前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1介质 (1)3.2固态介质 (1)3.3虚拟介质 (1)3.4累计电量 (1)3.5负荷开关 (1)3.6临界电压 (2)3.7停电 (2)4技术要求 (2)4.1规格要求 (2)4.2机械和结构要求 (2)4.2.1通用要求 (2)4.2.2表座 (3)4.2.3 表盖 (3)4.2.4 端子座及接线端子 (3)4.2.5 端子盖 (3)4.2.6铭牌 (4)4.2.7 条形码要求 (4)4.2.8按键 (4)4.2.9采样元件 (4)4.2.10封印、封印螺丝及表壳螺丝 (4)4.2.11 显示器 (4)4.2.12线路板 (5)4.2.13元器件 (5)4.2.14表内配件 (5)4.3功能要求 (5)4.3.1电能计量 (5)4.3.2测量及监测 (6)4.3.3事件记录 (6)4.3.4时钟、电池 (6)4.3.5广播校时 (6)4.3.6费率、时段 (6)4.3.7 冻结功能 (6)4.3.8显示功能 (7)4.3.9报警功能 (9)4.3.10通信要求 (9)4.3.11信号输出 (10)4.3.12 安全防护 (10)4.3.13 通断电要求*（可选项） (10)4.3.14零线计量*（可选项） (11)4.3.15 保电功能*（可选项） (11)4.4基本技术指标 (11)IQ / XXX XXX-20114.4.1 误差要求 (11)4.4.2 功率消耗 (11)4.4.3 电压范围 (12)4.4.4 过电压能力 (12)4.4.5 电能表常数 (12)4.4.6误差一致性 (12)4.4.7误差变差要求 (12)4.4.8负载电流升降变差 (12)4.5寿命要求 (12)4.6软件要求 (13)5 试验项目及要求 (13)5.1绝缘性能试验 (13)5.1.1 脉冲电压试验 (13)5.1.2 交流电压试验 (13)5.2准确度试验 (13)5.2.1 基本要求 (13)5.2.2 电能示值误差 (15)5.2.3 日计时误差 (15)5.3电气性能试验 (15)5.3.1 功率消耗 (15)5.3.2 电源电压试验 (15)5.3.3 短时过电流 (16)5.3.4 自热影响 (16)5.4误差一致性试验 (16)5.5误差变差试验 (17)5.6负载电流升降变差试验 (17)5.7电流过载试验 (17)5.8电磁兼容性试验 (17)5.9气候影响试验 (17)5.10通信规约一致性检查 (17)5.11数据传输线抗干扰试验 (17)5.12功能检查 (18)5.13机械试验 (18)5.14外观、标志 (18)6 验收方法 (18)6.1全性能试验 (18)6.1.1 抽样方案 (18)6.1.2 不合格分类 (18)6.1.3 检验结果的判定 (18)6.2抽样验收试验 (18)6.3全检验收试验 (19)6.4验收结果的处理 (19)附录A 试验项目明细表 (20)附录B 建议循显和键显项配置 (21)附录C 载波模块技术指标 (22)附录D 电能表功能配置推荐表 (24)附录E 电能表显示代码 (25)Q / XXX XXX-2011前言按照中国南方电网责任有限公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，组织编写了电能表系列标准。

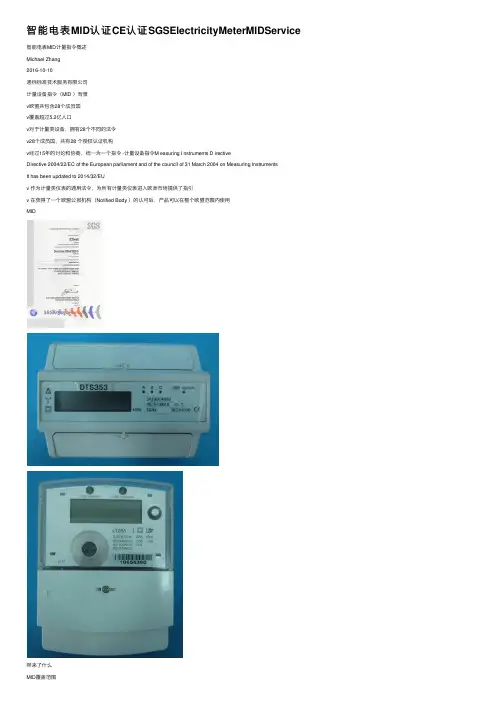

智能电表MID认证CE认证SGSElectricityMeterMIDService 智能电表MID计量指令概述Michael Zhang2016-10-10通标标准技术服务有限公司计量设备指令（MID ）背景v欧盟共包含28个成员国v覆盖超过5.2亿⼈⼝v对于计量类设备，拥有28个不同的法令v28个成员国，共有28 个授权认证机构v经过15年的讨论和协商，统⼀为⼀个指令 -计量设备指令M easuring I nstruments D irectiveDirective 2004/22/EC of the European parliament and of the council of 31 March 2004 on Measuring InstrumentsIt has been updated to 2014/32/EUv 作为计量类仪表的通⽤法令，为所有计量类仪表进⼊欧洲市场提供了指引v 在获得了⼀个欧盟公报机构（Notified Body ）的认可后，产品可以在整个欧盟范围内使⽤MID带来了什么MID覆盖范围SGS的认可范围包括了10种设备中的8种Annex MI-004热能表Annex MI-001⽔表Annex MI-002⽓表Annex MI-003电能表Annex MI-006衡器Annex MI-009尺⼨测量设备Annex MI-008材料测试设备Annex MI-007出租车计价器Annex MI-005除⽔之外其他液体测量设备Annex MI-010废⽓分析装置Directive 2004/22/EC Measuring Instruments DirectiveSGS MID认证服务能⼒v英国SGS是欧盟认可的电能表产品的公报机构，认可范围包括 Annex B, Annex D, Annex F and Annex H1v英国SGS是UKAS认可的实验室，同时也是IAF的成员，可以依据EN 50470系列标准和IEC 62052和62053系列标准对电能表产品进⾏测试。

单相电子式电能表的检验方法及要求电子式电能表与我们熟悉的感应式电能表(俗称机械表)，既有相同的地方，也有不相同的地方，且不同的地方更多，特别是表的内部，感应式电能表是采用电磁感应元件，里面是铁芯、铁圈加机械传动装置；而电子式电能表则主要是采用电子元件，即：电阻、电容加集成电路等。

因此，应根据电子式电能表的这一特性来进行选择。

一、查验生产厂家所必须具备的基本技术条件电能表是属国家强制检验计量器具，根据计量法规定，所选电能表必须具有省级以上技术监督局颁发的制造计量器具许可证(CMC证)。

这是电能表生产厂家所必须具备的条件和必须履行的法律手续。

它可以证明厂家具备了基本的设施、人员和检测仪器设备，是可以生产销售的产品。

但是在目前市场竞争激烈的情况下，供电企业有更大的选择余地，因此，还可以多比较一下其他证明产品质量的文件。

如：权威部门的鉴定报告、寿命试验报告、被列入国家经贸委"全国城乡电网建设与改造所需设备产品及生产企业推荐目录"、ISO9000质量认证等等。

这些都是证明产品质量的重要文件。

由于各厂家价格竞争激烈，根据经验仅仅凭这些文件还是不够的，只能证明有了可以选用的基础。

下一步就要根据电子式电能表的性能特点、国家检验规程，给合当地电网和气候的实际情况对厂家生产的电能表实物进行检验。

二、对电能表实物进行检验下面将需要注意的地方和解决的办法做一简要说明。

1.机械要求机械要求中的绝大部分内容是可以通过直观检查和简单的试验方法进行检验的。

如：四防(防电击；防过高温度；防火焰蔓延；防固体异物、灰尘和水进入)；铅封方便可靠(只有破坏铅封后才能触及仪表内部部件)；接线端子应有足够的绝缘性能和机械强度；表壳的结构和装配应能保证在出现非永久性变形时不妨碍仪表正常工作；铭牌、接线图、端子标志符合要求等等。

这些要求都是保证电能表安全运行的最基本要求，是可以凭经验观察和识别的。

选用决不能忽视。

特别端子板要选用阻燃材料，如选用注射型酚醛树脂；外壳采用ABS工程塑料时要注意检查是否阻燃；外壳不能有明显变形影响密封性能和内部元件有明显的相对位移。

单相电能表检定装置专为国家电网公司或南方电网公司下属各级供电公司电能计量中心、电力科学研究院计量中心设计、开发、生产。

同时该类设备也适用于国家各级技术监督局计量测试研究院、计量检测所等部门。

该类设备各类大型厂矿企业计量室也多有选用。

并可为电能表生产企业设计和提供专业的调试检测设备和校验方案。

单相电能表检验装置一．技术标准与规程装置符合GB/T11150-2001《电能表检验装置》、JJG597-2005《交流电能表检定装置检定规程》、DL460-1992《电能表检定装置检定规程》、JJG596-1999《电子式电能表检定规程》、JJG307-2006《机电式交流电能表检定规程》、DL/T645-1997《多功能电能表通信协议》、DL/T645-2007《多功能电能表通信协议》等标准要求。

二、主要技术指标2.1、装置准确度等级：0.1级2.2、宽量限标准电能表0.1级装置：0.1级或0.05级监视仪表准确度等级及分辨率：电流、电压：±0.5,0.1%,相位：±0.5,0.1°,频率：±0.01Hz2.3、电压量程：220V调节幅度：0～120%连续可调，最大输出电流：120A调节细度：≤0.01%2.4、输出电流：0.1A～100A调节幅度：0～120%连续可调调节细度：≤0.01%键盘有1%、2%、5%、10%、20%、50%、100%、200%、300%、400%、500%、600%、800%、1000%2.5、输出容量：电压输出：15VA/表位电流输出：1500VA（48表位）2.6、输出功率稳定度：0.1级装置：≤0.05%/100sPF=12.7、输出波形失真度：电压、电流<0.3%2.8、频率范围：45Hz～65Hz,调节细度：优于0.01Hz2.9、移相范围：0°～360.0°，调节细度：0.1°2.10、负载特性：阻性、感性和容性2.11、容性负载：小于0.47uF/表位2.12、启动电流输出：0.3mA(最小)，准确度：≤5%郑州市金中电气有限公司自觉维护客户利益，使客户满意是我公司的工作准则。

技能认证电能表修校考试(习题卷49)说明：答案和解析在试卷最后第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]装置首次检定后1年进行第一次后续检定，此后后续检定的检定周期为（____）年。

A)1$B)$2$C)$4$D)$52.[单选题]频率对电容式电压互感器变差的影响不超过基本误差限值的（ ）A)1/4B)1/5C)1/6D)1/103.[单选题]二次额定电流为5A的计量专用电流互感器，根据二次回路实际负荷计算值确定额定二次负荷及下限负荷，一般情况下，额定二次负荷不宜超过15VA，下限负荷为（____）。

A)3.75VA$B)$2.5VA$C)$1.5VA$D)$1VA4.[单选题]宽负载电能表是指其过载能力达（ ）倍及以上的电能表。

A)1.5B)1.2C)4.0D)3.05.[单选题]电流互感器一次匝数出现部分短路时，二次电流（____）。

A)偏大B)偏小C)不变D)无法确定6.[单选题]两只单相电压互感器V/V接法，测得U<SUB>AB</SUB>=U<SUB>BC</SUB>=50V，U<SUB>AC</SUB>=100V，则可能是（ ）。

A)一次侧A相熔丝烧断B)一次侧B相熔丝烧断C)一次侧C相熔丝烧断D)一只互感器极性接反。

7.[单选题]故障、差错电能计量装置更换后，地市（县）营销部（客户服务中心）计量人员应于（____）个工作日内，在营销业务管理系统按规范的故障填报口径完成相关信息维护，涉及到省公司计量中心检测业务范围内的计量故障信息应在MDS中及时维护。

A)1B)2C)3D)48.[单选题]电流互感器铭牌上所标的额定电压是指（ ）一次绕组的额定电压A)一次绕组的额定电压B)一次绕组对二次绕组和对地的绝缘电压C)二次绕组的额定电压D)一次绕组所加电压的峰值9.[单选题]在用钳形电流表电量三相三线电能表的电流时，假定三相平衡，若将两根相线同时放入钳形表中测量的读数为20A，则实际电流为(_ _ _ _)。

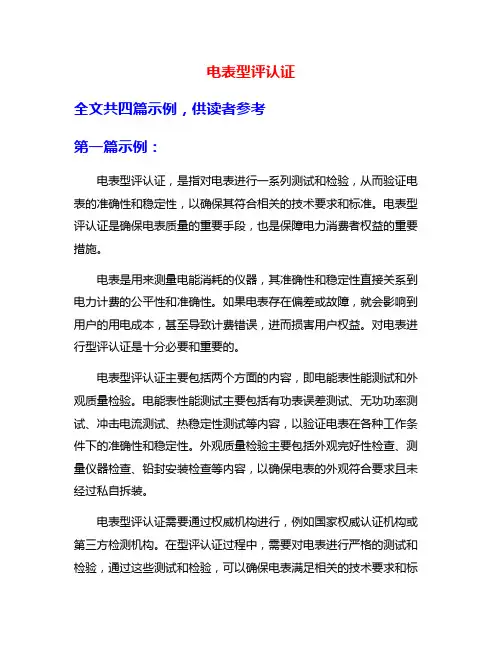

电表型评认证全文共四篇示例，供读者参考第一篇示例：电表型评认证，是指对电表进行一系列测试和检验，从而验证电表的准确性和稳定性，以确保其符合相关的技术要求和标准。
