3.1 设计原则

3.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。

3.1.2 基坑支护结构极限状态可分为下列两类：

1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏；

2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。

3.1.3 基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。

表3.1.3 基坑侧壁安全等级及重要性系数

安全等级破坏后果Υ0

一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.10 结构施工影响很严重

二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.00 结构施工影响一般

三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下0.90 结构施工影响不严重

注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。

3.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形

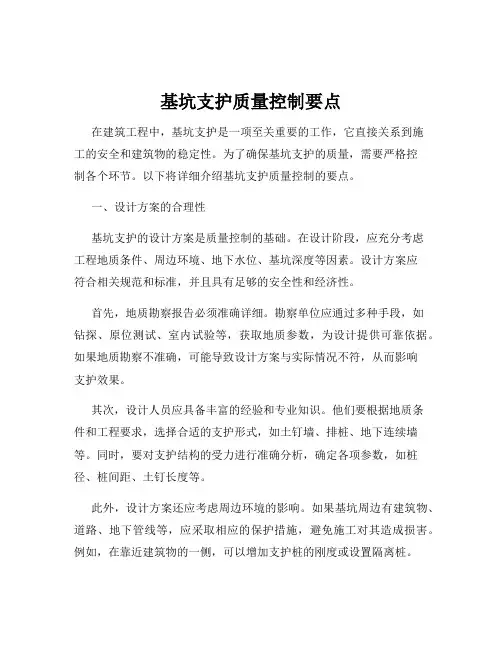

基坑支护、地基加固工程施工说明书及附图(施工工艺及质量保证措施和有关试验要求,施工进度工期计划等)

基坑支护、地基加固工程施工说明书及附图（施工工艺及质量保证措施和有关试验要求，施工进度工期计划等）方案一、本工程基坑土方开挖应采用不破坏地基土质状况的施工方法。即采用中小型挖掘机配合人工操作，如果扰动了地质原结构的状态，使土质变软、变松或流动，不宜作基础时，这部分软弱土应予清除，回填符合技术要求的材料。基坑土方工程完成后，必须进行验槽，验收合格并征得项目监理同意，方可进行基础施工。 1、基坑开挖:本项目基坑边坡为临时使用，根据设计，挖方边坡坡度为1：1。 2、支撑和防护:开挖中，应随时注意支护，防止滑坡、塌方伤人，支撑物采用钢模加钢架杆的形式，需等到永久回填后方可拆除。如果项目监理认为需要，可继续保留。挖掘时，必须提供足够的保护性屏障及适当的警示标和旗帜。 3、地基加固:清除地表填土、基底上的树墩、主根及坑穴中的积水、淤泥和杂物等。当基底为耕植土或松土时，应将基底充分夯实或碾压密实；根据本标段实际，压实机械选用蛙式打夯机；当基底有淤泥时，应根据不同情况采用排水疏干，挖除淤泥或抛填块石、砂、砾、矿渣等方法进行处理；当基底遇有地下水或滞水时，必须设置排水措施，以保证正常施工。地基加固每层铺土厚度和压实遍数视土的性质、设计要求的压实系数和使用的压（夯）实机具性能而定，一般应进行现场碾（夯）压试验确定，图5—1为压实机械和工具每层铺土厚度和所需的碾压

（夯）遍数的参考数。填土每层的铺土厚度和压实遍数图5—1 4、施工进度计划 2015年10月20日至2015年12月19日前完成基坑支护、地基加固工程施工，总工期60天（日历天数）。 5、质量保证措施建立质量控制与管理体系，设置各级质量管理机构，配备专业管理与工作人员和专业设备及器材，积极配合和协助监理及业主对本标基坑支护、地基加固工程的质量控制和监督。对参加本标基坑支护、地基加固工程施工的所有人员进行强化质量意识的教育，将质量控制与管理贯彻到每个班组及每个工作面。认真学习和理解技术规范、设计图纸和文件，充分领会设计意图，严格按照设计图纸和规范施工。加强施工机械设备的管理；对施工机械操作人员进行培训、教育，持证上岗，以确保施工机械的生产率和施工质量。方案二

基坑支护设计学习笔记

土钉墙设计要点适用条件： ?1）岩土条件较好； ?2）基坑周边土体允许有较大位移； ?3）已经降水处理或止水处理的岩土； ?4）开挖深度不宜大于12m。 ?5）地下水位以上为粘土、粉质粘土、粉土和砂土； ?不宜使用条件： ?1）土层为富含地下水的岩土层、含水砂土层、且未降水处理 ?2）膨胀土等特殊土层； ?3）基坑周边有严格控制位移的建筑物、构筑物和地下管线等；设计参数选择：坡度：0.2~0.5 不宜大于0.2 水平竖向间距：1~2m（设计常用1.5m或2m）梅花形布置成孔直径：70mm~120mm （设计常用110mm）入射角度：5~20°（设计常用10°）土钉长度：宜为支护高度0.5~1.2倍对中支架：间距1.2~2.5m 保护厚度20mm （设计E8@1500）混凝土面层：厚度80mm~100mm 大于C20 (C20喷射砼厚δ=80) 钢筋网：宜用HPB300 直径6mm~10mm 间距150~250mm（设计E8@200或150）加强筋直径14~22mm（设计16mm）土钉注浆：(1)土钉注浆采用水灰比0.50~0.55的水泥浆全孔注浆,水泥选用42.5级普通硅酸盐水泥,注浆锚固体抗压强度标准值不低于30MPa。(2)土钉采用一次压力注浆,注浆管采用与杆体等长的Φ25塑料管,与钢筋杆体绑接后一起放入孔内,并在孔口附近设置止浆塞及排气管,注浆压力0.6MPa~1.0MPa之间,注满后保持压力1min~2min。锚钉：E22锚钉L=2000@1500 泄水管：长度40~60mm，直径≥40mm，间距1.5~2m的导水孔

土钉整体稳定性验算：二级1.3 三级1.25 土钉抗隆起安全系数：二级1.6 三级1.4 土钉抗拔安全系数：二级1.6 三级1.4 锚杆设计要点间距：水平≥1.5m(桩锚时与排桩间距一致) 竖向≥2m 第一排位于冠梁下1m左右

浅谈双排灌注桩深基坑支护结构计算

浅谈双排灌注桩深基坑支护结构计算摘要：深基坑双排灌注桩支护是在单排悬臂桩支护技术基础上新开发的一项技术。它仍属于悬臂式支护结构类型。工程实践证明：在稳定性较好的一般粘性土和砂土层中采用这种支护型式，与单排悬臂桩相比具有刚度大、位移小、支护高度大、节约投资等特点。关键词：基坑支护；土压力；内力计算 0前言单排悬臂桩支护已有较成熟的设计计算方法，而双排桩支护结构的设计计算则还处于研讨中，本文中依据作者近年来的工程施工设计实践经验，提出一套设计分析方法，供类似工程参考。 1 双排桩支护的受力特性双排桩支护型式简单，前后排桩按一定排距布置成三角形或矩形平面，桩顶用现浇钢筋混凝土连梁或板连接起来，形成桩脚嵌固的刚架型式。它虽属于悬臂支护型式，但受力机理与单排悬臂桩有本质的区别。即桩间土对双排桩有土压力作用，而且作用力的大小与桩的排距大小有关，故双排桩支护结构可看成前后排桩都受到大小不等土压力作用的平面刚架。把土视为弹性体，并取矩形平面单元，把桩视为梁单元，利用有限元法分析得后排桩失去挡土作用的距离b max 为：式中：h—桩的挡土高度；t—桩的理论埋深；μ—土的波松比，μ≤0.5；偏保守地取μ=0.5，t=0.2h代入式(1)得：b max≈1.6 h；同理，经分析得：后排桩受力超过前排桩的临界点满足：因此，可将双排桩土压力分布大致分为三种情况： (1)当b ≤.125h时，后排桩承受全部土压力，前排桩通过横梁受到桩顶推力；双排桩土压力分布如图1(a)；按库仑强度理论，图1中滑楔与水平面夹角为45°+ 。 (2)当1.6h>b>0.125h时，前、后排桩同时受到土压力作用，横梁可能受

基坑支护施工设计方案[最终版]

完美WORD格式编辑第一章、综合说明一.工程概况安庆碧桂园三期C段工程位于安庆市东部皖江大道与港口路交叉口东南角，开挖场地较为开阔，无建筑物障碍；本工程共9栋楼，3栋28层，5栋30层，1栋24-30层。建筑面积约为250000平方米；地下车库面积约为69000平方米。安庆壁柜三期9#、10#、19#、20#、地下室C段工程，其中2栋28层、2栋30层。抗震设防烈度为7度，设计基本地震加速度值为0.10g，建筑场地土地段类别为对抗震不利地段，场地类别为Ⅲ类。本工程抗震设防烈度为7度。基础形式为整体筏板及承台基础，混凝土等级为C30，地下室防水等级为P6。该工程为地下一层。设计±0.000相当于绝对标高13.30米，原始地面标高约为-0.5米，承台基础基底标高-6.05m，筏板基底标高为-5.55m，基底标高复杂，土方开挖时要做好标高控制，严禁超挖。根据地质报告地下水位平均埋深在12.30m左右，因雨季施工地下水非常丰富，土方开挖前须做好基坑降水工作。本工程场地为长江冲积漫滩地貌，基坑侧壁土层主要为可塑~软塑状粉质粘土，局部夹粉土、粉砂。时下正值丰水期，地下水埋藏较浅，且水量颇丰，增加了基坑工程施工难度。基于上述条件，根据《建筑基坑支护技术规程JGJ120-2012》的判定标准，结合该基坑工程的实际情况，可综合判断该基坑侧壁安全等级为三级。二.编制依据

1、安庆碧桂园三期C区工程施工组织设计 2、广东博意建筑设计院有限公司设计的工程图纸。 3、安徽工程勘察院提供的《岩土工程勘察报告》。 4、建设单位与施工单位签订施工合同。 6、有关安全生产、文明施工的规定； 7、本公司关于质量保证及质量要素程序的有关文件。 8、现行国家、行业、地方施工技术规范及有关规定： 1）《建筑地基处理技术规范》JGJ79-2012 2）《地下工程防水技术规范》GB50108-2008 3）《建筑边坡技术规范》GB50330-2002 4）《建筑基坑支护技术规程》JGJ120-2012 5）《工程测量规范》GBJ50026-2007 6）《建筑工程施工质量验收统一标准》GB50300-2001 7）《建筑机械使用安全技术规程》JGJ33-2012 8）《施工现场临时用电安全技术规范》JGJ46-2005 9）《建筑施工安全检查标准》JGJ59-2011 10）《建筑地基基础工程施工质量验收规范》GB50202-2002 11）《建筑基坑工程监测技术规范》GB50497-2009 12）《建筑基坑工程技术规程》(DB 29-202-2010) 13）《建筑桩基技术规范》(JGJ94-2008) 14）《软土地基深层搅拌加固法技术规程》(YBJ 225-91) 15）《建筑变形测量规范》(JGJ 8-2007) 16）《建筑基坑工程监测技术规范》（GB50497-2009）

深基坑支护结构的选型问题

深基坑支护结构的选型问题摘要：基坑工程的选型要根据支护类型的特点、地质条件和基坑周边环境的要求来确定，才能达到经济、合理的设计,本文根据几个典型的基坑工程方案的分析，进一步阐明了基坑支护选型的方法及须注意的问题。一、前言基坑支护设计中首要的任务就是选择合适的支护型式，然后进行支护结构的计算分析，根据计算分析进行支护结构的设计，包括结构截面、支撑或锚杆尺寸、入土深度等的设计。同一个基坑，若采用不同的支护型式，造价相差可能是巨大的，深圳罗湖车站的支护型式的优化，节省造价一千多万元，其中最大的优化是在强风化岩层中把桩+锚杆的支护型式优化为土钉墙支护。而在有些地方，如软土或砂层较厚而周边民居又近的地方，当采用土钉支护时，又会造成危险。因此，合理的选择基坑支护型式是很重要的。本文根据笔者所接触的一些典型的基坑工程支护型式的分析，就基坑支护的型式的选择，阐明选型的具体方法，供同行参考。二、不同基坑支护型式及其特点及支护选型的原则要合理选择基坑支护的型式，一方面要深刻了解各种支护型式的特点，包括其合理性、优点和缺点，另一方面要结合地质条件和周边的环境和工程造价进行综合考虑，因此，大的原则应主要考虑三个方面： 1、不同基坑支护型式的特点； 2、地质条件和周边的环境； 3、工程造价。而对不同基坑支护型式的特点的认识是很重要的，一般支护的型式的适用范围和主要特点可简单概括为： 1、放坡，适用场地开阔，无变形控制要求，造价低。 2、土钉支护，一般适用周边构筑物少，地质条件较好的情况，软土或砂层地质要慎用或采取加强型方案。土钉支护位移控制缺乏合理的计算理论，因此，对位移有严格要求的场地应慎用，造价较低。 3、排桩支护，排桩支护刚度好，适应性广，结合桩间止水也可用于砂层，止水效果没有连续墙好，造价低于连续墙，而大于土钉墙。 4、地下连续墙，通常连续墙的厚度为600mm、800mm、1000mm，也有厚达1200mm 的，但较少用。润扬大桥锚碇基坑深48m，采用了1200mm的地下连续墙。地下连续墙刚度大，止水效果好，是支护结构中最强的支护型式，适用于地质条件差和复杂，基坑深度大，周边环境要求高的基坑支护，但造价较高，施工要求专用

基坑支护设计总说明

基坑边坡支护设计总说明一、工程概况项目位于贵阳市白云区南湖东路西北侧，场地西北紧临建设小区，建设小区比本项目±0.000高程面低2至4米，东北侧紧临白云区医院现有锅炉房及医院用房，东南侧紧临医院用房及南湖路，西南侧紧靠山体绿地。拟建建筑物住院楼±0.000高程为1299.300m，设两层地下室，框架结构，拟采用柱基（桩基）；一号医技楼±0.000高程为1300.000m，设两层地下室，框架结构，拟采用柱基（桩基）；二号医技楼±0.000高程为1298.45m，框架结构，拟采用柱基（桩基）；根据场地周边现状及项目建筑构成，白云区医院改扩建项目基坑边坡支护工程将形成十三段基坑边坡，总长724.5m，各段边坡工程概况详见表1：各段边坡特征统计表表1 本项目场地狭小，基坑AB、CWDEJ、FG段无放坡条件，采用垂直开挖；BC、JF、JHF段土层按1:1坡比开挖，岩层采用1:0.3坡比开挖；GYKLMNQ段土层按1:0.3坡比开挖，岩层采用1:0.15坡比开挖；AQ段按1:05开挖施工挡墙后再按施工规范回填，所有基坡均是一级开挖到位。WDEJHFG、AQ段坑顶周围为场内临时便道及材料加工存放场，上部考虑均布荷载30KPa，但距支护结构顶2.0m范围内不许如何形式的附加荷载。基坑边坡若垮塌，造成的不良影响严重，边坡安全等级为二级。基坑GYKLMNQ段边坡按永久性边坡进行设计，设计年限与主体结构一致；其余边坡均按临时性边坡进行设计，设计有效支护时间为2年。受贵阳白云泉福医疗投资管理有限公司（以下称“建设单位”）委托，我公司对拟建场地基坑边坡支护工程进行专项设计。二、岩土工程地质条件据白云区医院改扩建项目基坑边坡岩土工程勘察报告，结合现场踏勘，现将场地工程地质条件简述如下： 1、地质地貌场地位于贵阳市白云区，紧邻南湖路，交通便利。该区域为溶蚀残丘-洼地地貌区，原自然地面起伏较小，地势开阔平坦，南高北低，拟建场地位于坡度较缓的山脚处，经后期平场，勘察期间拟建场地地形较平坦，地面标高在1299.5~1303，最大高差3.5米。

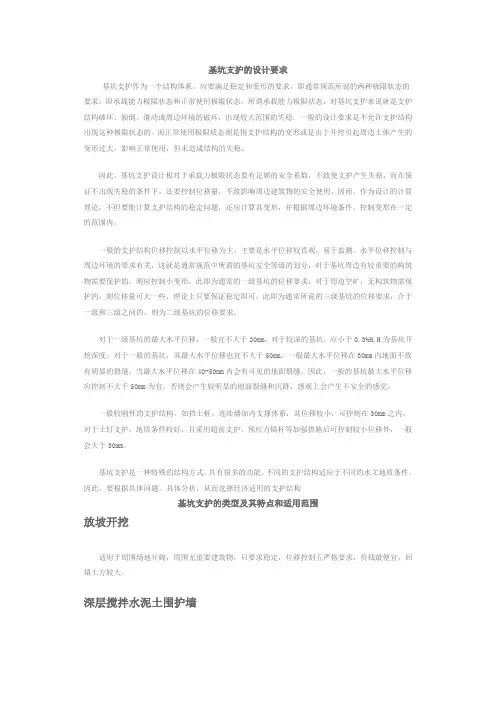

深基坑支护结构类型及其与适用范围

深基坑支护结构类型及其与适用范围深基坑必须进行支护设计。根据不同的基坑深度、地质、环境与荷载情况采用不同的支护结构。常见的深基坑支护结构类型及其适用范围为: ⑴深层搅拌桩支护[1]。它是利用水泥、石灰等材料作为固化剂通过深层搅拌机械, 将软土和固化剂( 浆液或粉体) 强制搅拌, 利用固化剂和软土之间所产生的一系列物理化学反应, 使软土硬结成具有整体性、水稳定性和一定强度的桩体( 水泥土搅拌桩) , 利用搅拌桩作为基坑的支护结构。水泥搅拌桩适宜于各种成因的饱和粘性土, 包括淤泥、淤泥质土、粘土和粉质粘土等, 加固深度可从数米至50～60 米。由于其抗拉强度远小于抗压强度, 故常适用于基坑深度不大( 5～7 米) 、可采用重力式挡墙结构形式的基坑。这种支护结构防水性能好,可不设支撑, 基坑能在开敞的条件下开挖, 具有较好的经济效益。 ⑵排桩支护。排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等, 其支护形式包括: ①柱列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护结构; ②连续排桩支护: 在软土中常不能形成土拱, 支护桩应连续密排, 并在桩间做树根桩或注浆防水; 也可以采用钢板桩、钢筋混凝土板桩密排。 ③组合式排桩支护: 在地下水位较高的软土地区, 可采用钻孔灌注桩排桩与水泥搅拌桩防渗墙组合的形式。对于开挖深度小于6 米的基坑,在无法采用重力式深层搅拌桩的情况下, 可采用600mm 密排钻孔桩, 桩后用树根桩防护, 也可采用打入预制混凝土板桩或钢板桩, 板桩后注浆或加搅拌桩防渗, 顶部设圈梁和支撑; 对于开挖深度为6～10 米的基坑, 常采用800～1000mm 的钻孔桩, 后面加深层搅拌桩或注浆防水, 并设置2～3 道支撑; 对于开挖深度大于10 米的基坑,可采用地下连续墙加支撑的方法, 也可采用800～1000mm 大直径钻孔桩加深层搅拌桩防水, 设置多道支撑。 ⑶地下连续墙支护[2]。当在软土层中基坑开挖深度大于10 米、周围相邻建筑或地下管线对沉降与位移要求较高时常采用地下连续墙作基坑的支护结构。地下连续墙具有如下优点: ①墙体刚度大、整体性好, 因而结构和地基变形较小, 可用于超深的支护结构; ②适用于各种地质条件。特别是遇到砂卵石地层或要求进入风化岩层时, 钢板桩难于施工, 可采用地下连续墙支护; ③可减少工程施工时对环境的影响。但是造价高、对废浆液难于处理。 ⑷土钉墙支护。土钉墙支护是在基坑开挖过程中将较密的细长杆件钉置于原位

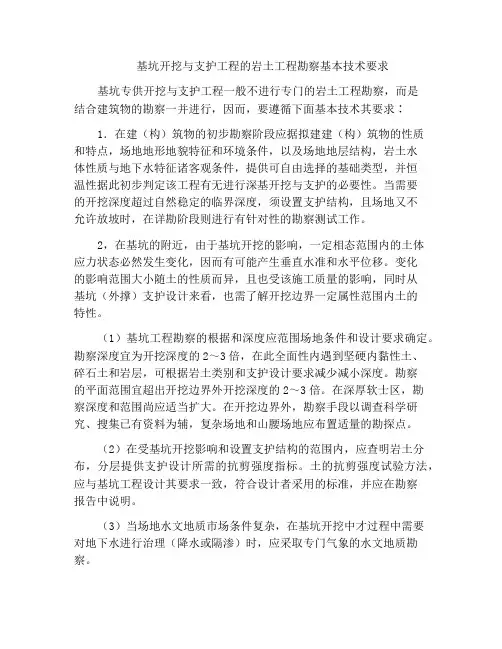

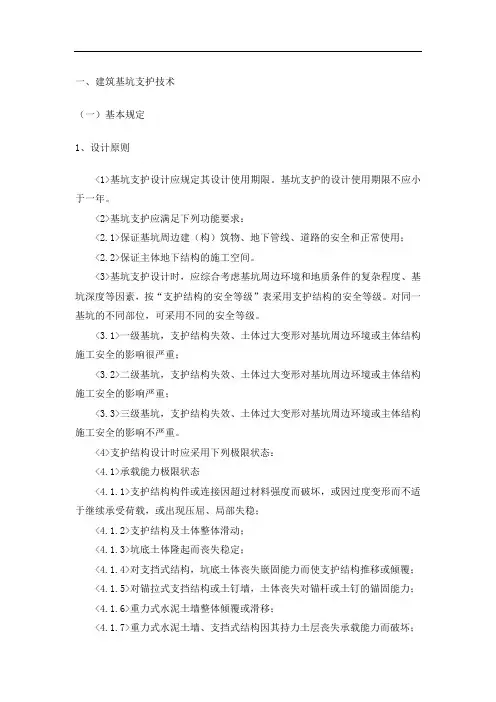

基坑支护结构设计原则

基坑支护结构设计原则与勘察要求基坑支护结构设计原则与勘察要求 3.1 设计原则 3.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 3.1.2 基坑支护结构极限状态可分为下列两类： 1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； 2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 3.1.3 基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。表3.1.3 基坑侧壁安全等级及重要性系数安全等级破坏后果Υ0 一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.10 结构施工影响很严重二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.00 结构施工影响一般三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 0.90 结构施工影响不严重注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 3.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 3.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 3.1.6 根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。 1 基坑支护结构均应进行承载能力极限状态的计算，计算内容应包括： 1) 根据基坑支护形式及其受力特点进行土体稳定性计算； 2) 基坑支护结构的受压、受弯、受剪承载力计算； 3) 当有锚杆或支撑时，应对其进行承载力计算和稳定性验算。 2 对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。 3 地下水控制验算： 1) 抗渗透稳定性验算； 2) 基坑底突涌稳定性验算；

深基坑支护结构类型

深基坑支护结构类型摘要：基坑是建筑工程中的一个重要部分，其发展与建筑业的发展有着密切的关系，同时，深基坑支护的选型都是工程施工的技术难点，以下介绍了几种常用的深基坑支护结构的类型，以及它们的特点和适用范围。关键字：深基坑、支护结构、围护墙、支撑体系。众所周知，，近年来随着我国城镇建设中高层及超高层建筑的大量涌现，以及大型市政设施建设工程的高速发展及大量地下空间的开发，必然会有大量的深基坑工程产生。然而无论是高层建筑还是其他设施的深基坑工程，由于都是在城市中进行开挖，基坑周围通常存在交通要道、已建建筑或管线等各种构筑物，加上密集的建筑物、基坑周围复杂的地下设施使得放坡开挖基坑这一传统技术不再能满足现代城镇建设的需要，因此，深基坑支护的选型都是工程施工的技术难点，深基坑开挖与支护引起了各方面的广泛重视。同时，深基坑支护工程是一种特殊的工程构筑物，它具有复杂性、可变性和临时性的特点。无论采用何种支护结构，对支护结构的强度、嵌入深度、支护受力及构造都必须进行设计和详细计算，一定要做到结构可靠、经济合理、确保安全。支护结构的种类很多，合理地选择支护结构的类型应根据场地地质条件、周围环境要求、工程功能、当地的常用施工工艺设备以及经济技术条件综合考虑而因地制宜地选择围护结构类型，那么常见的支

护结构类型主要有： 1、深层搅拌水泥土挡墙，将土和水泥强制拌和成水泥土桩，结硬后成为具有一定强度的整体壁状挡墙，用于开挖深度3～6m的基坑，适合于软土地区、环境保护要求不高，施工低噪声、低振动，结构止水性较好，造价经济，但围护挡墙较宽，一般需3～4m。 2、钢板桩，主要有两种（槽钢钢板桩和热轧锁扣钢板桩），用槽钢正反扣格接组成，或用U型、H型和Z型截面的锁口钢板桩。用打入法打入土中，相互连接形成钢板桩墙，既用于挡土又用于挡水，用于开挖深度3～10m的基坑。钢板桩具有较高的可靠性和耐久性，在完成支挡任务后，可以回收重复使用；与多道钢支撑结合，可适合软土地区的较深基坑，施工方便、工期短。但钢板桩刚度比排桩和地下连续墙小，开挖后绕度变形较大,打拔桩振动噪声大、容易引起土体移动，导致周围地基较大沉陷。 3、型钢横挡板，型钢横挡板围护墙亦称桩板式支护结构。这种围护墙由工字钢桩和横挡板组成，再加上围檩、支撑等则形成一种支护体系。施工时先按一定间距打设工字钢或H型钢桩，然后在开挖土方时边挖边加设横挡板。施工结束拔出工字钢或H型钢桩，并在安全允许条件下尽可能回收横挡板。另外，横档板长度取决于工字钢桩的间距，而厚度由计算确定，多用厚度60mm的木板或预制混凝土薄板。型钢横挡板围护墙多用于土质较好、地下水位较低的地区。 4、钻孔灌注桩挡墙，常用桩径直径600～1000mm，桩长15～30m，组成排桩式挡墙，顶部浇筑钢筋混凝土圈梁，多用于开挖深度为7～

基坑支护施工组织设计(1)

基坑支护施工方案编制：审核： 2017年11月8日一、工程概况

某楼位于医院大门北侧，地面自然标高为8.15米左右，病房楼±0.000为9.45米，基坑坑底标高为-7.00米，开挖深度为5.7米。局部9米,土层见附件勘察报告摘页。基坑北面紧临B区，B区外排挖孔桩与地下室底板外边净间距仅1.7米；东面临路边围墙，最小间距为4.6米，东南角有二层建筑，净间距2.0米；西南角有一陡坡，坡上有一棵待保护古树，古树离地下室约10米，且该处离新砌挡土墙较近；其余处无重要建筑物。该基坑工程经我公司设计，拟采用土钉墙工法进行支护，东南角临二层楼处采用挖孔桩。二、施工准备（一）施工作业劳动力安排土钉墙施工配备：钢筋工7人，砼工8人，钻孔工8人，普工4人，共计27人。（二）施工人员与设备进退场计划依据本工程特点，我公司在施工前期准备中，现场管理人员和作业人员全部进驻施工现场，做好施工前期的一切准备工作，包括整个场地整平、开挖线放线定位、各种施工机械设备进场、材料进场、搭建各种临时设施，修筑现场施工道路及接通水源、电源等。土方及边坡支护施工完成后三天内完成整个场地的撤场工作，移交现场各种控制点及整个场地，做到工完、料清、现场平整。（三）施工现场准备 1. 在建设单位协助下，解决好施工现场“三通一平”工作，待放线定位后编制施工现场平面布置图，并交接水源、电源，做好现场施工电缆线的架设与临时设施的搭建工作。 1.1建设单位提供的用电电源：每台机100KW，总配电容量200KW，

具体线路架设待业主提供电源后绘制施工现场平面图。 1.2基坑施工放线定位后，在不影响施工作业区域内修筑场地临时道路和测放多条控制点。 2. 根据业主提供的定位坐标与基坑控制轴线，由项目部依据基坑平面图放好基坑开挖线，并经有关方面书面验收后，做好坐标控制点及水准点的保护。 3. 根据建设单位审查认可的基坑支护图及时编制施工参数，正式施工开工前，由设计人员对项目部和作业人员进行施工技术与质量要求交底。 4. 根据场地实际条件及现有下水道位置，做好临时排水沟，确保下雨时基坑内积水能及时排出。 5. 落实材料进场，进行相关材料的检验工作，待检验合格报送建设或监理单位确认后，材料方能使用。 6. 与业主一道实地查找基坑周围地下管线，并做好监控标志。（四）施工机械配备 1．基坑开挖线测放：由专业测绘人员采用全站仪测放。 2．支护设备：9m3空压机1台，干式砼喷射机1台，钢管打入设备4台，注浆设备2台。 3．抽水设备：备齐潜水泵及输送橡胶管，满足工程抽水要求。 4．配电设备：备齐配电箱（柜）、电缆线，并满足施工现场临时用电要求。 5．钢筋切割与焊接设备：土钉制作的钢筋切割机、电焊机各2台。 6．照明设备：基坑周边布置大功率照明灯2盏。 7．材料送运设备：输送砼、石、水泥翻斗推车20辆。

基坑支护设计说明

详详细细市消协相苑基坑支护工程施工图设计 xxxx工程勘察院 20xx年xx月xx日 xxx市xxx苑基坑支护工程施工图设计

xxxxxx工程勘察院20xx年xx月xx日

目录序号图件内容页数备注 1设计说明4A3 2基坑支护平面图1A3 3基坑监测平面图1A3 4基坑支护结构设计图6A3 5基坑支护大样图3A3 6计算书另附A3 一、概述 xx市合晟苑基坑支护工程项目位于广东省xx市xxxxx，交通较为便利，其北侧为已开挖地下室正在施工基础的流江村民住宅楼，东面为已建xx高层住宅楼，其地下室离基坑边约6m，主楼离基坑边约10.5m，其南侧为正在施工中的道路，西侧离基坑边约16m为已建村民楼房，西侧及南侧场地空间较大。基坑面积约4750m2，拟建工程为三层地下室，基坑深度约11.6m，北侧基坑已开挖至约深度4.5m，本次基坑开挖以该

深度作为放坡平台，上部放坡开挖，下部垂直开挖，基坑工程安全等级为一级。根据现场调查情况，基坑周边有部分可利用空间，北侧已开挖至约-4.5m，其它三侧放坡开挖至该深度后，设置放坡平台，放坡开挖坡面采用注浆管锚并挂网喷射砼护面处理；垂直开挖采用双排搅拌桩、工字钢微型桩、锚索、锚杆及挂网喷射砼进行支护；现场已“三通一平”，道路靠近场地。施工时应对周边管线进行实测后，根据测量结果后避开管线进行施工。为了保证基坑开挖施工的安全顺利，基坑支护及开挖施工时应先对基坑周边管线进行探测，并做好相应有效的标示及预防措施，并应查明基坑周边是否存在给排水管、水沟或污水池、化粪池等可能产生渗水影响基坑稳定的设施，做好防渗措施，确保支护及开挖施工时基坑安全稳定。我院根据现场踏勘、业主提供的资料及岩土工程勘察报告，结合基坑具体情况，对该基坑支护工程进行支护设计。二、设计依据及参考 1、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120－99）； 2、广东省标准《建筑基坑支护工程技术规范》（DBJ/T15－20－97）； 3、中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）； 4、中华人民共和国国家标准《建筑基坑工程监测技术规范》（GB50497-2009）； 5、《岩土工程勘察报告》、总包单位提供的基础平面图及相关图件； 6、《广州地区建筑基坑支护技术规定》（98-02）。

基坑支护及安全要求(最新版)

Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理）单位：___________________ 姓名：___________________ 日期：___________________ 基坑支护及安全要求(最新版)

基坑支护及安全要求(最新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1．基坑开挖遇有下列情况之一时，应设置坑壁支护结构：（1）因放坡开挖工程量过大而不符合技术经济要求；（2）因附近有建（构）筑物而不能放坡开挖；（3）边坡处于容易丧失稳定的松散土或饱和软土；（4）地下水丰富而又不宜采用井点降水的场地； 2．基坑支护结构，应根据开挖深度、土质条件、地下水位、邻近建（构）筑物、施工环境和方法等情况进行选择和设计。大型深基坑可选用喷锚、排桩式挡土墙等作结构支护，必要时应设置支撑或拉锚系统予以加强。 3．基坑的支护结构在整个施工期间应有足够的强度和刚度，当地下水位较高时，尚应具有良好的隔水防漏性能。设计时应对安装、使用和拆除支锚系统的各个不同阶段进行相应的验算。 4．对一般较简易的基坑（管沟）支撑可根据已有施工经验，因地制宜地加以设计。

5．采用灌注桩作坑壁支撑时，应符合下列要求：（1）应尽量减少打桩时产生的振动和噪声对邻近建筑物、构筑物、仪器设备和城市环境的影响；（2）灌注桩的施工安全要求应按“桩基施工”的有关要求执行；（3）在桩附近挖土时，应防止桩身受到损伤；（4）采用钢筋混凝土灌注桩时，应在桩的混凝土强度达到设计强度等级后，方可挖土； 6．采用钢筋混凝土桩作坑壁支撑并加设锚杆时，应符合下列要求：（1）锚杆宜选用螺纹钢筋，使用前应清除油污和浮锈，以便增强粘结的握裹力和防止发生意外；（2）锚固段应设置在稳定性较好的土层或岩层中，长度应大于或等于计算规定；（3）钻孔时不得损坏已有的管沟、电缆等地下埋设物；（4）施工前应作抗拔试验，测定错杆的抗拨拉力，验证可靠后，方可施工；（5）锚固段应用水泥砂浆灌注密实；（6）应经常检查锚头紧固和锚杆周围的土质情况。 7．采用排桩式挡土墙作基坑开挖的支护结构时，一般可选用钻

地铁深基坑各种常见支护形式

地铁深基坑各种常见支护类型施工总结中铁一局第五工程有限公司陈国康 1 前言 1.1深基坑支护的作用深基坑不论何种支护形式,它的作用主要是为了挡土、截水、保证坑底稳定的作用,同时可以承担必要的施工荷载、控制土体变形、保证基坑周边已有建筑物在施工过程中的安全，同时为在建地下结构工程施工提供起码的施工条件。 1.2深基坑支护形式的选择随着我国城市建设的规模越来越大，地铁和高层建筑基础设计越来越深，对深基坑支护要求越来越高，基坑开挖支护项目愈来愈多，而基坑支护技术具有技术复杂、综合性强的特点，它与水文地质勘察、支护计算、开挖作业方式、施工质量要求、监控和现场管理等诸多因素有密切关联，同时对工程工期、造价、和临近建筑物又有举足重轻的影响，而深基坑支护工程大多为临时性工程，设计院一般会综合考虑支护结构的安全、经济性、便利性及参考业主意见，合理选择支护方式。 2 地铁深基坑常见的几种支护方式地铁基坑支护应综合考虑场地工程地质与水文地质条件、基坑开挖深度、降排水条件、基础类型、周边环境对基坑侧壁变形控制的要求、基坑周边荷载、施工季节及施工条件、支护结构使用期限等因素，做到因地制宜、因时制宜，基坑支护常见方式：1、放坡开挖+喷锚支护、土钉墙、钢筋混凝土板桩、槽钢钢板桩、SMW工法桩、深层搅拌水泥土围护墙、地下连续墙、钻孔围护桩+旋喷桩止水帷幕+钢支撑（锚索）等。 3 各种支护形式的适用范围和施工方法 3.1放坡开挖+喷锚（短钉）支护 3.1.1适用范围

本支护形式适用于周围场地开阔，周围无重要建筑物，地质条件主要以回填土、粘土、亚粘土、少量砂卵层及强风化岩层，只要求稳定，位移控制无严格要求，不适用于粉砂层厚和周边有承压水的基坑，本支护方式是价钱最便宜，回填土方较大。我公司施工的长沙地铁项目西广场明挖地铁区间和出入段线明挖地铁区间使用的本支护方式。 3.1.2施工方法 ⑴开挖施工基坑采用挖掘机配合自卸车开挖，预留0.2m的边坡保护层人工刷坡，开挖作业高度确定每层挖深为1.5m~2m左右，分段开挖长度根据混凝土喷射机的生产能力确定纵向100m左右。 ⑵刷坡边坡预留的0.2m保护层采用人工刷坡，使岩面形成平整而规则的坡面，并清除坡面松土。 ⑶喷射第一层混凝土开挖形成平整坡面后立即喷射第一层混凝土，厚度为50mm左右。 ⑷施工短钉为保证坡面稳定，放坡开挖边坡上一般设计挂网，挂网用短土钉固定，短钉一般长度为1~3m，钢筋直径一般为22mm左右，当封闭层喷射混凝土达到设计强度70%后，及时施打短土钉，土体内的短和岩层短钉选用小型钻孔机具即可，然后逐孔注浆锚固。 ⑸挂网当锚杆水泥净浆达到设计强度的70%后，即可挂网，并使其紧贴坡面，钢筋网与锚杆焊接在一起。 ⑹喷射第二层混凝土

基坑支护施工组织设计方案

(此文档为Word格式，下载后可以任意编辑修改！）文件备案编号：施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日

基坑支护施工方案一、工程概况 ××花苑三期工程由1～4号楼组成建筑面积为198000m2，四栋高层，大型地下车库，面积为23000m2，场地内自然地坪标高为4.3m左右，3号楼基坑挖深为2.7m，其他三栋基坑深为5.0～5.5m左右，局部集水坑深达8.5 m～9.0m。 3号楼采取1︰1放坡，开挖前进行井点降水；4号楼基坑外侧采取水泥土深层搅拌桩加局部土钉支护，内侧采用1︰1放坡，另做混凝土护坡；1～2号楼局部做深层搅拌桩，其余为1∶1放坡施工。地下车库外侧为深层搅拌桩围护。二、水文地质情况本工程坑底位于③2层灰色淤泥质粉质粘土中，该层夹有薄层粉砂及透镜体。该土层含水量高，孔隙比大，土质相对不稳定。在浅层承压水作用下易产生流砂及涌土现象，其垂直向的渗透系数达10-4cm/s数量级，远大于④层土10-6cm/s数量级。④层的灰色淤泥质粘土层为高压缩性土，压缩系数，a01-02>0.5MPa-1，该土层可视为不透水层。选择④层淤泥质粘土层作深层搅拌桩的止水帷幕，就可以有效切断地下水的渗透途径，同时在基坑内配合明排水，就可以有效防止坑底土体的隆起及涌土流砂现象。三、水泥土围护墙的设计、计算方法 1．设计参数 (1)基坑围护采用3.2m宽、8m深的深层搅拌桩，采用格栅式结构，局部基坑深8.5m，采用深层搅拌+五排土钉支护。 (2)地下车库围护结构采用3.2m宽、7.5m深的深层搅拌桩，采用格栅式结构。 (3)本工程采用双头止水深层搅拌桩，横向间距为500mm，采用425普通硅酸盐水泥，掺量为12%，水灰比0.5。 (4)盖梁为20cm厚混凝土，钢筋网为单层双向Φ12@200。 (5)超过24h的施工冷缝采用二喷三搅的施工工艺。 (6)在成桩15d后水泥土强度达到50%时方可开挖。 2．水泥土围护墙设计验算方法 (1)主动土压力强度标准值的计算方法当坑外地表面为水平面，基坑围护墙背为竖直面时，由土体本身产生的主动土压力强度标准值e ak和由地表面均布荷载作用产生的主动土压力强度标准值e aqk,可按下列公式计算： a k aqk a k a i i ak k q e k c k h e = -∑ =2 ) (γ 式中e ak——计算点处由土体本身产生的主动土压力强度标准值（kPa），当e ak<0时，一般取e ak=0；

基坑支护方案设计综合说明

第一部分:基坑支护方案设计综合说明 1.1设计依据: 1)设计原则：“安全可靠、经济合理、技术可行、施工方便”； 2）地下室设计有关图纸和基坑周边环境； 3）《龙津路西关锦里勘察报告》； 4）有关设计计算规范及规程： ①《建筑基坑支护技术规程》（JGJ120-99） ②《建筑结构荷载规范》（GB50009-2001） ③《混凝土结构设计规范》（GB50010-2002） ④《广州地区建筑基坑支护技术规定》（GJB02-98） 1.2工程概况：拟建场地位于广州市荔湾区龙津中路北侧，中山七路南侧，土兴巷西侧。本次勘察场地为建设用地红线范围，场地内拟建16～34层塔楼（A、B单元）及2层连体裙楼，地下室设计为2层，基坑开挖深度为9m，基坑周长约为236m。规划总用地面积4720.29平方米，本次勘探范围设计拟建建筑物见表1：表1 拟建建筑物一览表该工程由广州市联成房地产有限公司投资兴建，由广州中煤江南基础工程公司承担广州市荔湾区西关锦里商住楼项目的岩土工程勘察任务。 1.3地质条件： 1.3.1区域地质特征根据区域地质资料，场地位于广州断陷盆地中部，本项目所处范围内第四系土层为冲积土（Q al）、沼泽沉积土层（Q h）及残积土（Q el）。下伏基岩为白垩系上统山塱组（K2d），基岩为褐红色泥质粉砂岩及砂砾岩。根据《广州市基岩地质图》地质资料显示，场区主要受广从断裂及广三断裂控制，

广从断裂属正断层，走向北东25～30°，倾向北西西，倾角50°～55°，位于场地东南侧，为区域控制性断层；广三断裂带位于场区南侧，走向近东西向或略转呈NWW向，倾向南，倾角约50°，为斜冲正断层。拟建场区未发现大的构造断裂通过，地质构造相对简单，地基稳定性较好。 1.3.2场地地形地貌特征拟建场地位于广州市荔湾区龙津中路北侧，中山七路南侧，土兴巷西侧，毗邻广州卷烟二厂，为闹市居民小区，房屋较密集，周围房屋一般在8～9层，勘察场地较平坦，地面标高在7.27～8.09m。 1.3.3场地岩土层的分布特征及其物理力学性质根据勘察报告的钻探揭露情况，勘察场地地基土主要由人工填土（Q ml）、第四系冲积层（Q al）、沼泽沉积层（Q h）及残积层（Q el）组成；基岩为白垩系上统（K2）泥质粉砂岩、砂砾岩。划分原则按不同地质时代和不同地质成因的岩土划分，各岩土层的分布及有关工程地质特征从上至下分述如下： 1.3.3.1人工填土层（Q ml） ⑴杂填土（Q ml）(层序编号为1) 灰褐色、黄褐色等杂色，成分由砖块、砼块及碎石及填沙等建筑垃圾组成，湿，松散，部分钻孔顶部约10cm为混凝土及铺石路面，该层在各钻孔均有分布。层厚1.80~3.50m，平均2.56m，层顶标高8.09~7.36m，平均7.58m。 1.3.3.2第四系冲淤积层（Q h、Q al）（1）淤泥（Q h）（层序编号为2）灰黑色、灰褐色，成分以粘粒及粉粒为主，局部含少量腐植质及少量有机质，饱和，流塑。局部夹薄层状淤泥质土。该层在场地各钻孔均有分布，层厚为3.70~12.80m，平均7.00m；层顶标高3.91~5.54m，平均5.01m；层顶埋深1.80~3.50m，平均2.56m。该土层承载力特征值建议值f ak=50kPa。（2）粉质粘土（Q al）（层序编号为3）灰白色，局部黄褐色，成分以粘粒及粉粒为主，粘性较强，湿，可塑，局部呈很湿，软塑状态。层厚为0.90~4.20m，平均2.21m；层顶标高-2.16~1.27m，平均-0.09m；层顶埋深6.50~9.70m，平均7.73m。该土层承载力特征值建议值f ak=180kPa。（3）粉砂（Q al）（层序编号为4-1）

基坑支护工程施工组织设计与实施正式版

Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 基坑支护工程施工组织设计与实施正式版

基坑支护工程施工组织设计与实施正式版下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。（作者卢创郁管学义）基支护工程是建筑施工中不可或缺的一种施工方法，它包括地下连续墙、排桩支护、重力式档土结构、喷锚支护结构和组合式支护结构等形式，其施工过程极易发生坍塌伤亡事故。建设部《建筑工程预坊坍塌事故若干规定》中明确指出，基坑支护是多发事故专项治理的主要内容之一，应制定预防坍塌事故的安全技术措施，做好施工组织，确保安全。《建筑施工安全检查标准》（JGJ59-99）也明确规定基坑支护工程必须编制施工组织设计，否则该项为“零分

项”。我们这里地处韩江三角洲冲积区，粉质粘土、砂性粘土及浅海湾淤泥土交错分布，厚度深浅不一，地质情况复杂，基坑支护工程施工难度大。近10年来，我市在基坑支护工程施工中曾采取多种不同的支护方法以确保施工安全，基中排桩支护形式在深层开挖工程中应用较多。为切实实施排桩支护工程施工，预防坍塌事故发生，我们按照《建筑基坑支护技术规程》（JGJ120-99）及设计图纸等有关文件要求，遵循“因地制宜，就地取材”的原则，针对工程不同特点编制了一套切实可行的施工组织方案并在潮州创业大厦等工程中应用实施，有效地指导基坑

深基坑支护结构特点及选型探讨

深基坑支护结构特点及选型探讨述了较成熟的深基坑工程特点、支护结构特点、选型原则及适应条件，阐明了基坑支护选型的方法及须注意的问题一、前言随着我国经济的发展与人们居住环境的提高，城市中高层和超高层建筑越来越多，建筑物的基础越来越深，加之城市地铁工程的大规模建设，地下空间的利用也成为一个重要方向。在寸土寸金的都市中，为了尽可能有效地利用有限的城市土地资源、都会面临深基坑工程。基坑支护结构设计与施工应综合考虑工程地质与水文地质条件、基础类型、基坑开挖深度、降排水条件、周围坏境对基坑侧壁位移的要求、基坑周边荷载、施工季节、支护结构使用期限等因素，做到因地制宜，因时制宜，理论设计、严格监控、信息化施工。基坑支护是一个综合性的岩土工程问题，既涉及土力学中典型强度与稳定问题，又包含了变形问题，同时还涉及到土与支护结构的共同作用以及结构力学等问题。同时，深基坑的开挖很可能引发的基坑周边地表变形，影响相邻建筑，给人民生命和国家财产造成极大危害。需要加强基坑监测，保障基坑顺利施工、减小对周围环境的影响。二、深基坑工程的特点（1）深基坑工程具有很强的区域性岩土工程区域性强，岩土工程中的深基坑工程，区域性更强。如黄土地基、膨胀土地基、砂土地基、软粘土地基等工程地质和水文地质条

件不同的地基中，基坑工程差异性很大。即使是同一城市不同区域也有差异。因此，深基坑开挖要因地制宜，根据本地具体情况，具体问题具体分析，而不能简单地完全照搬外地的经验。（2）深基坑工程具有很强的个性深基坑工程不仅与当地的工程地质条件和水文地质条件有关，还与基坑相邻建筑物、构筑物及市政地下管网的位置、抵御变形的能力、重要性以及周围场地条件有关。因此，对深基坑工程进行分类，对支护结构允许变形规定统一的标准是比较困难的，应结合地区具体情况具体运用。（3）深基坑工程具有较强的时空效应深基坑的深度和平面形状，对深基坑的稳定性和变形有较大影响。在深基坑设计中，要注意深基坑工程的空间效应。土体蠕变体，特别是软粘土，具有较强的蠕变性。作用在支护结构上的土压力随时间变化，蠕变将使土体强度降低，使土坡稳定性减小，故基坑开挖时应注意其时空效应。（4）深基坑工程具有较强的环境效应深基坑工程的开挖，必将引起周围地基中地下水位变化和应力场的改变，导致周围地基土体的变形，对相邻建筑物、构筑物及市政地下管网产生影响。影响严重的将危及相邻建筑物、构筑物及市政地下管网的安全与正常使用。大量土方运输也对交通产生影响。所以应注意其环境效应。（5）深基坑工程具有较大工程量及较紧工期
