德制 PG制螺纹标准与技术数据

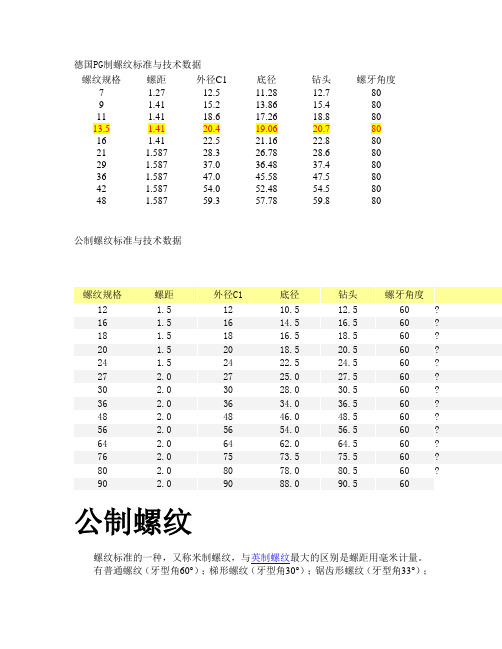

德国PG制螺纹标准与技术数据螺纹规格螺距外径C1 底径钻头螺牙角度7 1.27 12.5 11.28 12.7 809 1.41 15.2 13.86 15.4 8011 1.41 18.6 17.26 18.8 8013.5 1.41 20.4 19.06 20.7 8016 1.41 22.5 21.16 22.8 8021 1.587 28.3 26.78 28.6 8029 1.587 37.0 36.48 37.4 8036 1.587 47.0 45.58 47.5 8042 1.587 54.0 52.48 54.5 8048 1.587 59.3 57.78 59.8 80公制螺纹标准与技术数据螺纹规格螺距外径C1 底径钻头螺牙角度12 1.5 12 10.5 12.5 60 ?16 1.5 16 14.5 16.5 60 ?18 1.5 18 16.5 18.5 60 ?20 1.5 20 18.5 20.5 60 ?24 1.5 24 22.5 24.5 60 ?27 2.0 27 25.0 27.5 60 ?30 2.0 30 28.0 30.5 60 ?36 2.0 36 34.0 36.5 60 ?48 2.0 48 46.0 48.5 60 ?56 2.0 56 54.0 56.5 60 ?64 2.0 64 62.0 64.5 60 ?76 2.0 75 73.5 75.5 60 ?80 2.0 80 78.0 80.5 60 ?90 2.0 90 88.0 90.5 60 公制螺纹螺纹标准的一种，又称米制螺纹，与英制螺纹最大的区别是螺距用毫米计量。

有普通螺纹（牙型角60°）；梯形螺纹（牙型角30°）；锯齿形螺纹（牙型角33°）；方牙螺纹等几种。

公制、美制和英制螺纹标准NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于８分，1/4 寸就是２分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

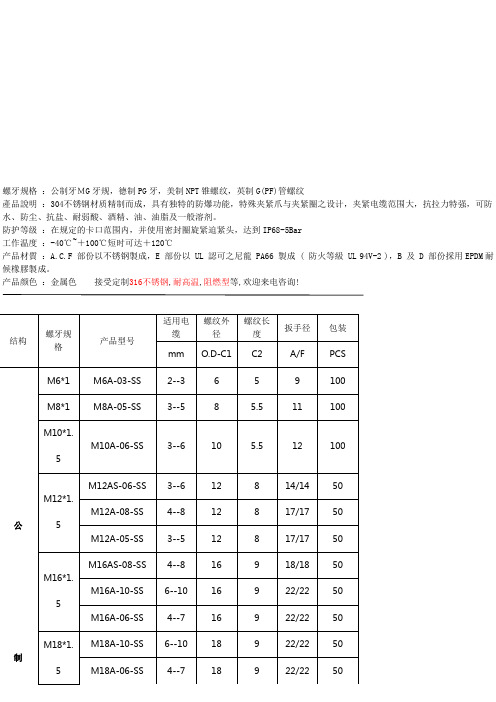

螺牙规格：公制牙ＭG牙规，德制PG牙，美制NPT锥螺纹，英制G(PF)管螺纹產品說明：304不锈钢材质精制而成，具有独特的防爆功能，特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。

防护等级：在规定的卡口范围内，并使用密封圈旋紧迫紧头，达到IP68-5Bar工作温度：-40℃~＋100℃短时可达＋120℃产品材質：A.C.F 部份以不锈钢製成，E 部份以 UL 認可之尼龍 PA66 製成 ( 防火等級 UL 94V-2 )，B 及 D 部份採用EPDM耐候橡膠製成。

产品颜色：金属色接受定制316不锈钢,耐高温,阻燃型等,欢迎来电咨询!结构螺牙规格产品型号适用电缆螺纹外径螺纹长度扳手径包装mm O.D-C1 C2 A/F PCS M6*1 M6A-03-SS 2--3 6 5 9 100 M8*1 M8A-05-SS 3--5 8 5.5 11 100 M10*1.5M10A-06-SS 3--6 10 5.5 12 100M12*1.5M12AS-06-SS 3--6 12 8 14/14 50公M12A-08-SS 4--8 12 8 17/17 50M12A-05-SS 3--5 12 8 17/17 50M16*1.5 M16AS-08-SS 4--8 16 9 18/18 50 M16A-10-SS 6--10 16 9 22/22 50 M16A-06-SS 4--7 16 9 22/22 50制M18*1.5 M18A-10-SS 6--10 18 9 22/22 50 M18A-06-SS 4--7 18 9 22/22 50M20*1.5 M20AS-12-SS 6--12 20 10 24/24 50 M20AS-08-SS 4--8 20 10 24/24 50 M20A-14-SS 7--14 20 10 26/26 50MGM20A-10-SS 7--11 20 10 26/26 50 M22*1.5M22A-14-SS 7--14 22 10 26/26 50M22A-10-SS 7--11 22 10 26/26 50 M25*1.5M25A-18-SS 13--18 25 12 32/32 50M25A-16-SS 12--16 25 12 32/32 50 M32*1.5M32A-25-SS 18--25 32 13 41/41 20M32A-22-SS 16--22 32 13 41/41 20牙M40*1.5 M40A-30-SS 24--30 40 15 50/50 10 M40A-25-SS 21--25 40 15 50/50 10M50*1.5 M50A-39-SS 31--41 50 15 60/60 10 M50A-32-SS 26--32 50 15 60/60 10M63*1.5 M63A-49-SS 44--51 63 15 73/73 10 M63A-46-SS 40--46 63 15 73/73 10结构螺牙规格产品型号适用电缆螺纹外径螺纹长度扳手径包装mm O.D-C1 C2 A/F PCS PG 7PG7A-05-SS 3--5.3 12.5 8 17 / 17 20德PG7A-08-SS 4.5--8 12.5 8 17 / 17 20 PG7AS-06-SS 3--6 12.5 8 14 / 14 20 PG 9PG9A-05-SS 3--5.3 15.2 8 18 / 17 20PG9A-08-SS 4.5--8 15.2 8 18 / 17 20 PG 11PG11A-06-SS 4--7 18.6 9 22 / 22 10 制PG11A-10-SS 6--10 18.6 9 22 / 22 1013.5 PG13.5A-12-SS 7--12 20.4 9.5 24 / 24 10PG 16PG16A-10-SS 7--11 22.5 9.5 26 / 26 10PG16A-14-SS 9--12.5 22.5 9.5 26 / 26 10PGPG 21PG21A-16-SS 12--16 28.3 12 32 / 32 10PG21A-18-SS 14--18 28.3 12 32 / 32 10 PG 29PG29A-22-SS 16--22 37 12.5 41 / 41 10PG29A-25-SS 18--25 37 12.5 41 / 41 10PG36 PG36A-26-SS20.0-26.047 14 57/52 10牙PG36A-30-SS24.0-31.047 14 57/52 10PG42 PG42A-32-SS25.0-32.054 15 64/62 10 PG42A-39-SS31.0-39.054 15 64/62 10PG48 PG48A-45-SS36.0-45.059.3 16 70/78 10结构螺牙规格产品型号适用电缆螺纹外径螺纹长度扳手径包装mm O.D-C1 C2 A/F PCS G(PF)1/4G1/4A-05-SS 5.3 ~ 3 13.15 8 17 / 17 10英G1/4A-08-SS7.8 ~4.513.15 8 17 / 17 10G(PF) 3/8 G3/8A-06-SS 7 ~ 4 16.66 9 22 / 22 10制G3/8A-10-SS 10 ~ 6 16.66 9 22 / 22 10G(PF) 1/2G(PF) G1/2A-12-SS12 ~8.5 20.95 9.5 26 / 26 10G1/2A-14-SS14 ~9.0 20.95 9.5 26 / 28 10牙G(PF) 3/4G3/4A-16-SS16 ~12 26.44 12 32 / 32 10G3/4A-18-SS18 ~14 26.44 12 32 / 32 10G(PF) 1G 1A-22-SS22 ~16 33.24 12.5 41 / 41 10G 1A-25-SS25 ~1833.24 12.5 41 / 41 10结构螺牙规格产品型号适用电缆 螺纹外径 螺纹长度 扳手径 包装 mmO.D-C1 C2 A/F PCSNPT1/4NPT1/4A-05-SS 5.3 ~ 3 13.1581710美NPT1/4A-08-SS7.8 ~4.513.15 8 17 10NPT3/8NPT3/8A-06-SS 7~4 17.05 8 22 50 制NPT3/8A-10-SS 10~6 17.05 8 22 50NPT1/2NPT1/2A-08-SS8~5.5 21.22 10 26 50 NPTNPT1/2A-12-SS 12~8.5 21.22 10 26 50 NPT1/2A-14-SS 14~7.0 21.22 10 28 50 牙NPT3/4NPT3/4A-16-SS 16~12 26.56 14 32 50NPT3/4A-18-SS18~1426.56143250NPT 1A-22-SS 22~16 33.22 15 41 20 NPT1NPT 1A-25-SS 25~18 33.22 15 41 20。

PG7螺纹塞规是一种由高精度、品质优良的菱形不锈钢丝精制而成的新型内螺纹紧固件，分为普通型和锁紧型两种。

它可以旋入金属或非金属材料的螺纹孔中，以形成高强度、耐磨损、耐高温和具有良好的抗腐蚀性能的标准内螺纹。

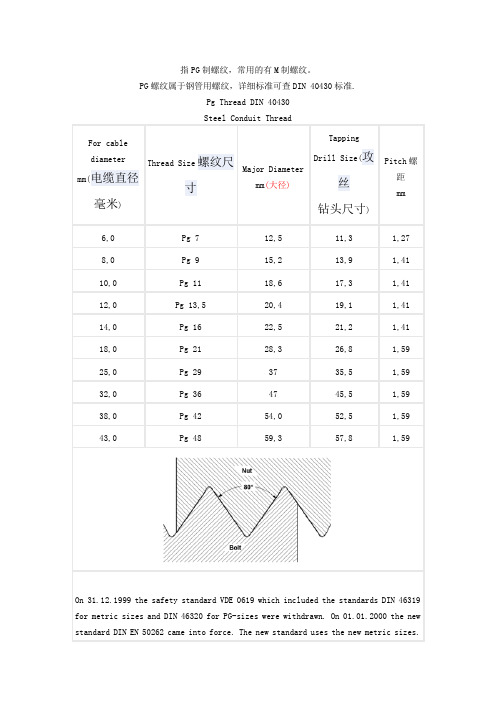

PG7螺纹是属于德制螺纹标准，按照DIN 40430钢导管螺纹制造，牙型角为80度。

PG7螺纹塞规的主要参数包括大径、中径、小径、螺距等。

其螺距的规格主要有以下几种：12.50mm、1.270mm、20mm、11.89mm、11.28mm和11.40mm。

这些规格的具体应用视具体需求而定，比如在机械设计、制造等领域有着广泛的应用。

使用PG7螺纹塞规时，需要用到检测工具，即螺纹塞规。

这是一种基于螺纹的相互配合原理的测量工具，当螺纹塞规插入螺纹孔内，如果两者质量和尺寸相符合，螺纹塞规将顺利进入螺纹孔中，反之，如果存在不符合的情况，螺纹塞规将无法顺利插入或者插入困难。

因此，PG7螺纹塞规的精度和质量至关重要。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细）美制螺纹（60°）上部H/8 下部H/4 削平BSW（粗）、BSF（细）惠制螺纹（55°）上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹粗牙（60°）公制螺纹细牙（60°）螺纹规格螺距（t）底孔深度螺纹规格螺距（t）底孔深度M3 0.50 2.50 7.50 M8 1.00 7.00 15.00 M4 0.70 3.30 10.50 M10 1.00 9.00 15.00 M5 0.80 4.20 12.00 M12 1.50 10.50 22.50 M6 1.00 5.00 15.00 M14 1.50 12.50 22.50 M8 1.25 6.75 18.75 M16 1.50 14.50 22.50 M10 1.50 8.50 22.50 M18 1.50 16.50 22.50 M12 1.75 10.25 26.25 M20 1.50 18.50 22.50 M14 2.00 12.00 30.00 M22 1.50 20.50 22.50 M16 2.00 14.00 30.00 M24 2.00 22.00 30.00 M18 2.50 15.50 37.50 M27 2.00 25.00 30.00 M20 2.50 17.50 37.50 M30 2.00 28.00 30.00 M22 2.50 19.50 37.50 M33 2.00 31.00 30.00 M24 3.00 21.00 45.00 M36 2.00 34.00 30.00 M27 3.00 24.00 45.00 M42 2.00 40.00 30.00 M30 3.50 26.50 52.50 M48 2.00 46.00 30.00 注意：底孔尺寸均为加工螺纹孔时专用尺寸。

C型金属电缆固定头 BRASS CABLE GLAND
螺牙规格：德制牙（PG）,英制牙[G(PF)],美制牙（NPT）.
产品材质：A、C、F部分均采用优良黄铜镀镍制成，D部分采用白色尼龙制成。

B、E部分采用丁晴橡胶（NBR）制成。

产品认证：欧洲CE认证、欧洲环保SGS认证、美国UL认证以及防爆EX认证。

防火等级：D部分为UL94V-2,低烟无卤。

防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68.颜色种类：A、C、F部位为金属色。

D为白色，B、E为黑色。

工作温度：静态：-40℃到100℃，短时间达120℃。

动态：-20℃到80℃，短时间达100℃产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范
围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。

更多选择：可根据客户实际需要，特别定制各种类型的产品，需要订购时来电咨询。

适用电缆外
径范围
扳手径
A & F mm
美。

德国螺纹标准德国螺纹标准是指德国在螺纹设计和制造方面的规范和标准。

螺纹作为机械零件中常用的连接方式之一，对于确保连接的稳固性和可靠性至关重要。

德国螺纹标准严格要求各个方面的规范，从而在工程实践中得到广泛应用。

根据不同的需求和应用领域，德国螺纹标准可以分为内螺纹和外螺纹两大类。

内螺纹适用于螺栓、螺母等连接件的制造，而外螺纹则常见于机械零件的连接和安装过程中。

1. 内螺纹标准德国内螺纹标准主要包括以下几种：- 金属内圆锥螺纹标准（M）：适用于常见型号螺母和与之配套的螺纹孔；- 弹性内圆锥螺纹标准（R）：广泛应用于管接头等需要密封性能的领域；- 内六角螺纹标准（G）：用于管件和法兰的连接。

2. 外螺纹标准德国外螺纹标准主要包括以下几种：- 金属外圆锥螺纹标准（M）：常见于机械连接，如联轴器等；- 弹性外圆锥螺纹标准（R）：适用于管接头和法兰的连接；- 外六角螺纹标准（G）：常见于水管连接等领域。

德国螺纹标准在设计和制造过程中具有以下特点：德国螺纹标准对于螺纹的精度要求非常严格，能够确保螺纹连接的稳定性和密封性。

2. 丰富多样德国螺纹标准种类齐全，可以满足不同领域和工程的需求，提供了多种选择。

3. 结构简洁德国螺纹标准设计简洁明了，易于制造和安装，能够提高工作效率。

4. 国际通用德国螺纹标准广泛应用于世界范围内，被视为国际通用的标准之一。

德国螺纹标准对于螺纹连接的设计和制造起到了重要的指导作用。

这些标准的严格要求和特点使得德国螺纹在工程实践中得到了广泛应用，并在不同行业取得了良好的口碑。

无论是内螺纹还是外螺纹，德国螺纹标准都提供了多样的选择，满足了各种工程需求，为机械零件的连接和安装提供了可靠的解决方案。
