变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
变频器的工作原理图1、变频器的主回路电压型变频器主电路包括：整流电路、中间直流电路、逆变电路三部分组，交-直-交型变频器结构见附图11）整流电路： VD1~VD6组成三相不可控整流桥，220V系列采用单相全波整流桥电路；380V系列采用桥式全波整流电路。
2）中间滤波电路：整流后的电压为脉动电压，必须加以滤波；滤波电容CF除滤波作用外，还在整流与逆变之间起去耦作用、消除干扰、提高功率因素，由于该大电容储存能量，在断电的短时间内电容两端存在高压电，因而要在电容充分放电后才可进行操作。
3）限流电路：由于储能电容较大，接入电源时电容两端电压为零，因而在上电瞬间滤波电容CF的充电电流很大，过大的电流会损坏整流桥二极管，为保护整流桥上电瞬间将充电电阻RL串入直流母线中以限制充电电流，当CF充电到一定程度时由开关SL将RL短路。
4）逆变电路：逆变管V1~V6组成逆变桥将直流电逆变成频率、幅值都可调的交流电，是变频器的核心部分。
常用逆变模块有：GTR、BJT、GTO、IGBT、IGCT等，一般都采用模块化结构有2单元、4单元、6单元5）续流二极管D1~D6：其主要作用为：（1）电机绕组为感性具有无功分量，VD1~VD7为无功电流返回到直流电源提供通道（2）当电机处于制动状态时，再生电流通过VD1~VD7返回直流电路。
（3）V1~V6进行逆变过程是同一桥臂两个逆变管不停地交替导通和截止，在换相过程中也需要D1~D6提供通路。
6）缓冲电路由于逆变管V1~V6每次由导通切换到截止状态的瞬间，C极和E 极间的电压将由近乎0V上升到直流电压值UD，这过高的电压增长率可能会损坏逆变管，吸收电容的作用便是降低V1~V6关断时的电压增长率。
7）制动单元电机在减速时转子的转速将可能超过此时的同步转速（n=60f/P）而处于再生制动（发电）状态，拖动系统的动能将反馈到直流电路中使直流母线（滤波电容两端）电压UD不断上升（即所说的泵升电压），这样变频器将会产生过压保护，甚至可能损坏变频器，因而需将反馈能量消耗掉，制动电阻就是用来消耗这部分能量的。
变频器工作原理图解-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。

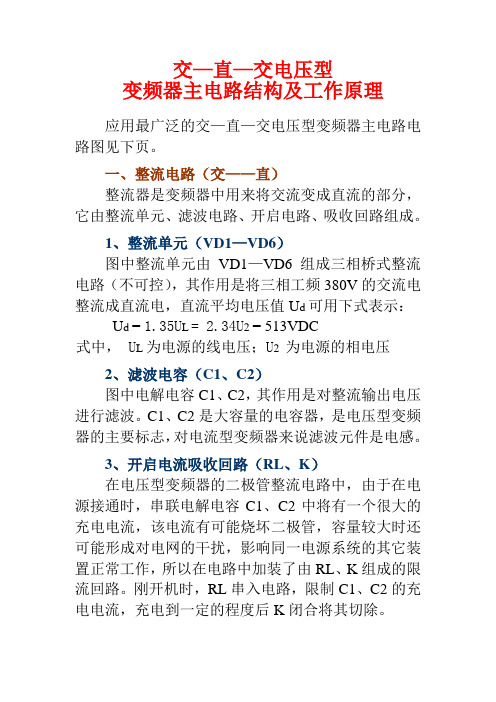

交—直—交电压型变频器主电路结构及工作原理应用最广泛的交—直—交电压型变频器主电路电路图见下页。
一、整流电路（交——直）整流器是变频器中用来将交流变成直流的部分，它由整流单元、滤波电路、开启电路、吸收回路组成。
1、整流单元（VD1—VD6）图中整流单元由VD1—VD6组成三相桥式整流电路（不可控），其作用是将三相工频380V的交流电整流成直流电，直流平均电压值U d可用下式表示：U d = 1.35U L = 2.34U2 = 513VDC式中，U L为电源的线电压；U2 为电源的相电压2、滤波电容（C1、C2）图中电解电容C1、C2，其作用是对整流输出电压进行滤波。
C1、C2是大容量的电容器，是电压型变频器的主要标志，对电流型变频器来说滤波元件是电感。
3、开启电流吸收回路（RL、K）在电压型变频器的二极管整流电路中，由于在电源接通时，串联电解电容C1、C2中将有一个很大的充电电流，该电流有可能烧坏二极管，容量较大时还可能形成对电网的干扰，影响同一电源系统的其它装置正常工作，所以在电路中加装了由RL、K组成的限流回路。
刚开机时，RL串入电路，限制C1、C2的充电电流，充电到一定的程度后K闭合将其切除。
二、逆变部分（直——交）逆变部分的基本作用是将直流变成交流，是变频器的核心部分。
1、逆变桥(V1—V6)上图中，由V1—V6组成了三相逆变桥，V导通时相当于开关接通，V截止时相当于开关断开。
现常用的逆变管有绝缘栅双极晶体管(IGBT)、大功率晶体管（GTR）等。
2、反馈续流二极管(VD7—VD12)反馈续流二极管VD7—VD12功能有以下几点：1）由于电动机是一种感性负载，工作时其无功电流返回直流电源需要VD7—VD12提供续流通道；2）降速时电动机处于再生制动状态，VD7—VD12为再生电流提供反馈回直流的通路；3）逆变时V1—V6快速高频率地交替切换，同一桥臂的两管交替地工作在导通和截止状态，在切换的过程中，也需要给线路的分布电感提供释放能量通道。
变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。
变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。
变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。
PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。
PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。
C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是4 50V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。
R1是启动电阻，它的作用是在上电的时候限制滤波电容的充电电流，当电容充电完成后接触器K1动作，R1被旁路。
R2和R3的作用有两个：一是作放电电阻，关机后将电容上的电尽放放掉，另一个是均压，保持滤波电容上的电压相等。
CT是霍尔电流互感器，比如台安变频器的互感器型号是HY-15P，它的含义是通过互感器初级电流为0-15A时互感器的输出电压是0-4V。
互感器也有输出电流型的。
大部份变频器都是用的霍尔电流互感器，象西门子，华为等变频器用的是另一种检测方法，在输出U，V，W分别串联一个小电阻，通过检测电阻上的压降来检测电流。
SA1-SA3是进线压敏电阻，可以抑制瞬态过电压，起到保护变频器的作用。
T1是380V/220V电源变压器，小功率变频器的风扇都是12V或24V供电的，电源取自开关电源部份，大功率变频器的风扇是220V的，所以加了个变压器转换一下。
电源驱动板的作用：一是提供变频器所有的供电电源，二是将控制板的IGBT驱动信号进行隔离放大。
控制板相当于变频器的大脑，通过操作面板做人机对话，实现各种控制功能。
以上电路下面会分别详细介绍。
常用逆变电路原理双端工作的方波逆变变压器的铁心面积乘积公式为AeAc=Po(1＋η)/(ηDKjfKeKcBm)（1）式中：Ae(m2)为铁心横截面积；Ac(m2)为铁心的窗口面积；Po为变压器的输出功率；η为转换效率；δ为占空比；K是波形系数；j(A/m2)为导线的平均电流密度；f为逆变频率；Ke为铁心截面的有效系数；Kc为铁心的窗口利用系数；Bm为最大磁通量。
一张图看懂变频器内部结构，绝对不吹牛
低压变频器一般都是如下图的结构，只是有些品牌是选配的、有些是标配的。
进线端子、整流桥、储能电容、预充电回路、逆变器、电流互感器、出线端子是必配的，必配的东东也是各有各招，但是原理是基本一样的。
然后要实现变频，还需要控制电源、主控制板；一般有控制电源模块或电路，大多数控制电源取自直流母线上，这样做有个好处就是
外网掉电后--还有直流电供电--保存故障记录等参数，同时也可以完成电压检测的作用了，这样失压过压保护也有了。
当然电子元件的发热，特别是主回路的是很严重的，所以散热板、散热风扇也是必须的，所以就有散热风扇控制器--有直接取交流的，也有取直流的，直流的比较多。
既然会发热，测温元件也是有的。
变频器的结构原理图解
可以简单的说，交交变频器需要使用太多元件，不好控制，而交直交使用的元件少，控制简单，所以目前大多使用交直交结构的变频器。
1、变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
交交变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
矩阵式变频器是一种交交直接变频器，由九个直接接于三相输入和输出之间的开关阵组成。
矩阵变换器没有中间直流环节，输出由三个电平组成，谐波含量比较小；其功率电路简单、紧凑，并可输出频率、幅值及相位可控的正弦负载电压；矩阵变换器的输入功率因数可控，可在四象限工作。
虽然矩阵变换器有很多优点，但是在其换流过程中不允许存在两个开关同时导通的或者关断的现象，实现起来比较困难。
矩阵变换器最大输出电压能力低，器件承受电压高也是此类变换器一个很大缺点。
应用在风力发电中，由于矩阵变换器的输入输出不解耦，即无论是负载还是电源侧的不对称都会影响到另一侧。
另外，矩阵变换器的输入端必须接滤波电容，虽然其电容的容量比交直交的中间储能电容小，但由于它们是交流电容，要承受开关频率的交流电流，其体积并不小。
交-交变频就是直接变频，少了一个环节，但是用的器件量很多，三相的需要36个晶闸管，控制复杂。
我们老师开玩笑说谁调通了36个管子就可以立即毕业。
还有交-交变频只能往工频一下调节频率，一般调到工频的1/3-1/2，差不多20Hz。
2、我们把这种交流变直流而后再变交流这种变频器叫交直交变频器，分为两种，一种是交直交电压型，另外一种是交直交电流型。
其中前者广泛使用，现在的通用变频器就是采用这种拓扑。
其特点是：中间为电解电容储存提供母线电压，前级采用二极管不控整流，简单可靠，逆变采用三相PWM调制（目前调制算法是空间电压矢量）。
由于采用了一定容量的电解电容，所以直流母线电压稳定，此时只要控制好逆变IGBT的开关顺序（输出相序、频率）和占空比（输出电压大小），就可以获得非常优越的控制特性。
交—直—交变频器则是先把交流电经整流器先整流成直流电，直流中间电路对整流电路的输出进行平滑滤波，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。
交直交变频器又可以分为电压型和电流型两种，由于控制方法和硬件设计等各种因素，电压型逆变器应用比较广泛。
传统的电流型交直
交变频器采用自然换流的晶闸管作为功率开关，其直流侧电感比较昂贵，而且应用于双馈调速中，在过同步速时需要换流电路，在低转差频率的条件下性能也比较差，在双馈异步风力发电中应用的不多。
采用电压型交直交变频器这种整流变频装置具有结构简单、谐波含量少、定转子功率因数可调等优异特点，可以明显地改善双馈发电机的运行状态和输出电能质量，并且该结构通过直流母线侧电容完全实现了网侧和转子侧的分离。
电压型交直交变频器的双馈发电机定子磁场定向矢量控制系统，实现了基于风机最大功率点跟踪的发电机有功和无功的解耦控制，是目前变速恒频风力发电的一个代表方向。
此外，还有一种并联的交直交逆变器拓扑结构。
这种结构的主要思想是通过一个交直交电流型和一个交直交电压型变频器并联，电流型逆变器作为主逆变器负责功率传输，电压型逆变器作为辅逆变器负责补偿电流型逆变器谐波。
这种结构主逆变器有较低的开关频率，辅逆变器有较低的开关电流。
同上面提到的交直交电压型逆变器相比较，
该拓扑结构具有低开关损耗，整个系统的效率比较高。
其缺点也是显而易见的，大量电力电子器件的使用导致成本的上升以及更加复杂的控制算法，另外该种结构电压利用率比较低。
3、尽管交—直—交变频器具有输出频率高、功率因数高等优点，但交—直—交变频器仍存在许多待改进的问题：
（1）当前大功率高电压电力电子器件处在发展期，GTO元件面临淘汰，IGBT，IGCT尚待成熟；
（2）采用IGCT（或者GTO）、IECT的变流器，器件故障造成直通短路的保护还是难题；电源侧变流器如果发生直通短路会造成电网短路，所以变流器必须采用高漏抗输入变压器，一般要求15%，甚至高达20%；
（3）交—直—交变频器低频运行时过载能力减低，一般运行在5Hz 以下时变频器过载能力减半；
（4）交—直—交变频器输出PWM调制电压波形的电压变化率du/dt 很高，容易造成电机和电器的绝缘疲劳损伤；输出导线较长时，共模反射电压会在电机侧产生很高的电压，如果是两电平的变流器，这个
电压的峰值是直流电压的两倍，如果是三电平的变流器，这个电压的峰值是中间一半电压的三倍；
（5）交—直—交变频器PWM调制将产生谐波、噪声、轴电流等问题。
