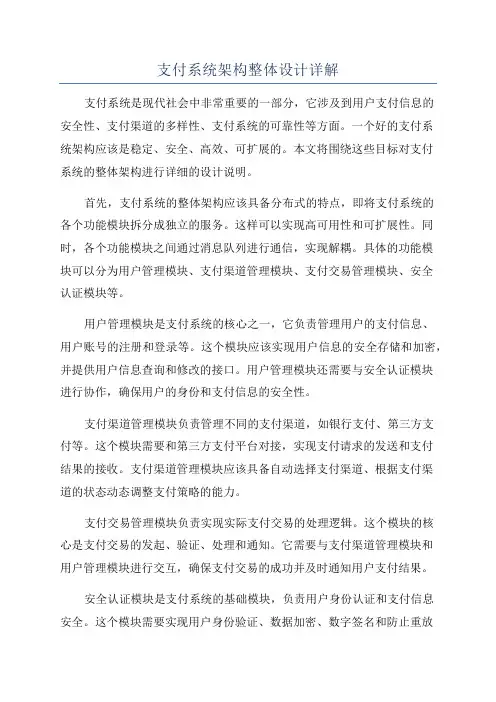

支付系统架构整体设计详解支付系统是现代社会中非常重要的一部分，它涉及到用户支付信息的安全性、支付渠道的多样性、支付系统的可靠性等方面。
一个好的支付系统架构应该是稳定、安全、高效、可扩展的。
本文将围绕这些目标对支付系统的整体架构进行详细的设计说明。
首先，支付系统的整体架构应该具备分布式的特点，即将支付系统的各个功能模块拆分成独立的服务。
这样可以实现高可用性和可扩展性。
同时，各个功能模块之间通过消息队列进行通信，实现解耦。
具体的功能模块可以分为用户管理模块、支付渠道管理模块、支付交易管理模块、安全认证模块等。
用户管理模块是支付系统的核心之一，它负责管理用户的支付信息、用户账号的注册和登录等。
这个模块应该实现用户信息的安全存储和加密，并提供用户信息查询和修改的接口。
用户管理模块还需要与安全认证模块进行协作，确保用户的身份和支付信息的安全性。
支付渠道管理模块负责管理不同的支付渠道，如银行支付、第三方支付等。
这个模块需要和第三方支付平台对接，实现支付请求的发送和支付结果的接收。
支付渠道管理模块应该具备自动选择支付渠道、根据支付渠道的状态动态调整支付策略的能力。
支付交易管理模块负责实现实际支付交易的处理逻辑。
这个模块的核心是支付交易的发起、验证、处理和通知。
它需要与支付渠道管理模块和用户管理模块进行交互，确保支付交易的成功并及时通知用户支付结果。
安全认证模块是支付系统的基础模块，负责用户身份认证和支付信息安全。
这个模块需要实现用户身份验证、数据加密、数字签名和防止重放攻击等功能。
安全认证模块还需要与支付交易管理模块进行协作，确保支付交易的安全性。
除了以上核心模块，支付系统的整体架构还应该包括监控模块、日志模块和缓存模块。
监控模块负责对支付系统的运行状态进行实时监控，包括系统负载、各个模块的性能指标等。
日志模块负责记录支付系统的操作日志和异常日志，以便问题追踪和系统优化。
缓存模块用于存储和管理支付系统的临时数据，提高系统的响应速度和并发能力。
支付知识第三方支付公司其组织架构有那些呢？支付宝组织结构图一设总裁或者总经理办公室为集团总部领导人员总裁办公室下设行政部办公司管理日常琐碎事宜并管理所有人员的考情和出差订票等事宜二市场部1 分支机构管理部门管理全国分支机构用户协调全国分支机构和总部各部门的沟通2 产品规划部用户规划全国产品和营销方案的设计3 集团项目部用于全国的项目规划落地4 商圈建设部实行全国的商圈建设和商户的接入5 分支机构的省市分公司实现全国各地区的销售和后续的维护和管理三运营部1 客服部负责全国用户的咨询和事物的处理2 运维技术部负责整体系统的维护3 产品测试部负责产品的测试和上线4 对外宣传部负责对外宣传和官方网站的建设5 运营合作部负责配合市场做技术支撑和活动配合四技术研发部负责产品的研发和技术服务支撑根据项目设立部门五风险规规范部1 风险管理部负责数据监督和风控事宜2 金融行业部负责金融行业协调和配合市场做相关事物处理3 清算中心组负责每日的数据核对和相关数据清算4 合同管理部主要是法律和合同管理事宜六财务部摘要：第三方支付是现代金融服务业的重要组成部分，作为独立机构提供的交易支持平台。
也是中国互联网经济高速发展的底层支撑力量和进一步发展的推动力。
2013年，余额宝的崛起，开启了全民理财的新篇章，也让其他第三方支付公司看到了金融理财巨大的市场。
第三方支付是现代金融服务业的重要组成部分，作为独立机构提供的交易支持平台。
也是中国互联网经济高速发展的底层支撑力量和进一步发展的推动力。
2013年，余额宝的崛起，开启了全民理财的新篇章，也让其他第三方支付公司看到了金融理财巨大的市场。
突围策略第三方支付命悬一线转型瞄准综合金融服务“现在的市场环境纯做支付很难挣钱，第三方支付必须转型，布局其他业务，否则必死。
”近日，一位银联内部人士告诉《每日经济新闻》记者。
记者深入支付机构调查发现，目前支付机构充当融资中介，行业里比较普遍，大型支付机构均有涉足，模式大致是支付机构向银行提供商户交易流水和信息，由银行审核后放贷。
支付宝系统产品架构与技术支付宝系统架构概况典型处理默认资金处理平台财务会计支付清算核算中心交易柔性事务支付宝的开源分布式消息中间件--Metamorphosis(MetaQ)Metamorphosis (MetaQ) 是一个高性能、高可用、可扩展的分布式消息中间件，类似于LinkedIn的Kafka，具有消息存储顺序写、吞吐量大和支持本地和XA事务等特性，适用于大吞吐量、顺序消息、广播和日志数据传输等场景，在淘宝和支付宝有着广泛的应用，现已开源。
Metamorphosis是淘宝开源的一个Java消息中间件。
关于消息中间件，你应该听说过JMS规范，以及一些开源实现，如ActiveMQ和HornetQ等。
Metamorphosis也是其中之一。
Metamorphosis的起源是我从对linkedin的开源MQ--现在转移到apache的kafka的学习开始的，这是一个设计很独特的MQ系统，它采用pull机制，而不是一般MQ的push模型，它大量利用了zookeeper做服务发现和offset存储，它的设计理念我非常欣赏并赞同，强烈建议你阅读一下它的设计文档，总体上说metamorphosis的设计跟它是完全一致的。
但是为什么还需要meta呢？简单概括下我重新写出meta的原因：•Kafka是scala写，我对scala不熟悉，并且kafka整个社区的发展太缓慢了。
•有一些功能是kakfa没有实现，但是我们却需要：事务、多种offset存储、高可用方案(HA)等Meta相对于kafka特有的一些功能：•文本协议设计，非常透明，支持类似memcached stats的协议来监控broker•纯Java实现，从通讯到存储，从client到server都是重新实现。
•提供事务支持，包括本地事务和XA分布式事务•支持HA复制，包括异步复制和同步复制，保证消息的可靠性•支持异步发送消息•消费消息失败，支持本地恢复•多种offset存储支持，数据库、磁盘、zookeeper，可自定义实现•支持group commit，提升数据可靠性和吞吐量。
蚂蚁金服的技术架构蚂蚁金服是阿里巴巴集团旗下的金融科技公司，致力于为全球消费者和小微企业提供普惠金融服务。
作为全球最大的移动支付平台，蚂蚁金服的技术架构是其成功的重要支撑。
蚂蚁金服的技术架构可以分为四个层次：基础设施层、中间件层、业务应用层和前端展示层。
基础设施层是蚂蚁金服技术架构的基础，包括硬件、网络和操作系统等。
为了应对海量的用户和交易请求，蚂蚁金服采用了分布式集群的方式构建基础设施。
通过横向扩展，蚂蚁金服能够提供高性能和高可用性的服务。
中间件层是连接基础设施层和业务应用层的桥梁，包括消息队列、缓存、数据库和搜索引擎等。
消息队列可以实现异步通信，提高系统的并发能力和响应速度。
缓存可以减轻数据库的压力，提高数据读取的效率。
数据库是存储和管理数据的核心组件，蚂蚁金服使用了分布式数据库来支持高并发的交易处理。
搜索引擎则可以提供高效的搜索和检索功能。
业务应用层是蚂蚁金服的核心，包括支付、贷款、保险、理财、信用评估等业务模块。
蚂蚁金服的支付系统支持多种支付方式，如支付宝、花呗等。
贷款和保险模块通过大数据和人工智能技术，实现智能风控和个性化服务。
理财模块提供了多种投资理财产品，帮助用户实现财富增值。
信用评估模块通过分析用户的行为数据和信用记录，为用户提供个性化的信用评分和信用服务。
前端展示层是用户和系统交互的接口，包括网页、移动应用和小程序等。
蚂蚁金服的前端展示层致力于提供简洁、直观和友好的用户体验。
通过不断优化用户界面和交互设计，蚂蚁金服努力提升用户满意度和使用便捷性。
除了以上四个层次，蚂蚁金服还注重安全和隐私保护。
在技术架构中，蚂蚁金服采用了多层次的安全防护措施，包括身份认证、数据加密和风险控制等。
蚂蚁金服致力于保护用户的个人信息安全，确保用户的资金和交易安全可靠。
蚂蚁金服的技术架构是其成功的关键之一。
通过构建稳定高效的基础设施、灵活可靠的中间件、创新多样的业务应用和友好便捷的前端展示，蚂蚁金服能够提供全面优质的金融科技服务，满足用户多样化的需求。
支付系统架构整体设计详解支付系统架构是指支付系统中各个组件之间的关系和功能划分。
一个好的支付系统架构应该能够满足高并发的需求、具有良好的伸缩性和可扩展性、保证数据的安全性和一致性以及高可靠性。
下面对支付系统架构的整体设计进行详解。
1.模块划分：支付系统可以划分为多个模块，常见的模块有用户管理模块、订单管理模块、支付模块、对接第三方支付平台模块、数据统计模块等。
每个模块负责特定的功能，通过接口进行通信。
2.高并发处理：支付系统通常面临高并发的请求，为了满足性能要求，可以采用分布式架构。
可以将支付模块部署在多台服务器上，并通过负载均衡进行请求的分发，从而提高系统的吞吐量和并发处理能力。
3.数据库设计：支付系统需要存储大量的用户信息、订单信息等，因此数据库设计至关重要。
可以采用分库分表的方式来解决数据量过大的问题，将数据按照一定规则分散到多个数据库或表中，提高数据库的读写性能。
同时，为了保证数据的一致性，可以使用主从复制、集群等技术。
4.第三方支付对接：5.数据安全与保护：支付系统涉及到用户的敏感信息和大量的资金流动，因此数据的安全性至关重要。
可以采用加密算法对用户信息进行加密存储，以及在传输过程中使用SSL等协议保证数据的安全传输。
同时，需要设置安全的访问控制策略，保护系统免受恶意攻击。
6.异步处理：支付系统中涉及到很多异步操作，如异步通知、异步退款等，为了提高系统的吞吐量和响应速度，可以使用消息队列来进行异步处理。
将一些非实时的操作放入消息队列中，通过消费者进行处理，提高系统的并发能力。
7.监控和日志：支付系统需要实时监控系统的运行状态和性能指标，如请求的响应时间、错误率等。
可以使用性能监控工具、日志系统等进行监控。
同时，支付系统需要记录各个操作的日志，方便排查问题和追踪数据。
8.容灾与备份：为了保证支付系统的高可用性和可靠性，需要设置冗余系统，当一个系统出现故障时，可以自动切换到备用系统。
同时需要进行定期的备份和恢复，以防止数据丢失和系统故障。
支付系统架构设计（上）本文描述的支付系统作为整个电商系统的一部分，也可以作为独立的支付系统对接多个前端业务系统。
各公司应根据自身业务发展和规划进行取舍，不可照搬。
综述支付是任何商业模式变现的最后一公里，是业务流程闭环的关键一环。
本文涉及的支付系统沿袭《电商系统：对账设计》第一节的描述，支付系统和业务系统解耦处理。
业务系统关注商品、库存、交易流程、运营服务等。
而支付系统要关注支付流程的完整性、业务合规性以及技术可实现性。
因为支付行业有各种监管规定，尤其是涉及跨境电商更加复杂。
支付系统要兼并合规性、易用性、安全性为一体，在前期设计时一定要综合考虑。

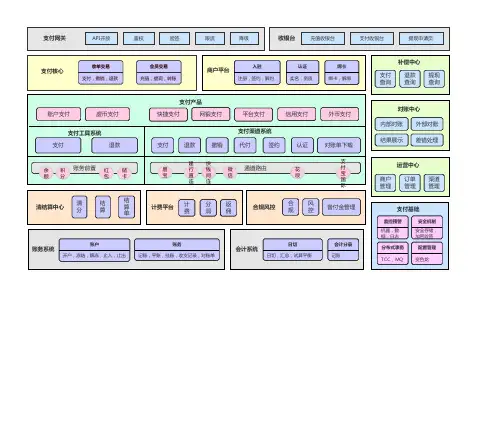

上图为通用支付系统的架构参考。
不同的业务模式和需求可以按照不同的维度分层和功能划分。
（关键在于根据实际需求取舍，不可照搬）下面将对各个层级做详细介绍。
前台应用层这一层主要是面向客户，由业务系统的类型决定。
通俗说法就是客户支付的场景是什么样的。
不同的支付渠道会有各自的支付产品来满足各种场景。
如：微信渠道提供的支付产品【JSAPI支付】就可以满足线下扫码、公众号、PC网站（web）三种场景。
前台应用层的主要目的是帮助产品在设计支付系统时，理清业务所涉及的收款场景和系统类型。
API接入层：这一层主要是面向各个业务系统。
比如接口权限、数据权限、紧急止付、快速冻结等。
当业务系统和支付系统非一个网段内，是不是要考虑白名单，以及控制不同应用只能操作应用范围内的商户。
尤其是中国人民银行于今年（2019）下发《关于进一步加强支付结算管理防范电信网络新型违法犯罪有关事项的通知》（银发[2019]85号）后，这一块尤其关键。
这一层可以参考银联、微信支付、支付、连连支付等公司开放平台的技术规范。
接入服务层这一层的核心在于梳理清楚对外（业务系统）输出的能力范围。
通俗理解为api功能，当然也可以通过微服务的服务注册来实现。
商户服务入网：商户签约流程（入网、建档、进件）：线上还是线下，需要哪些资料，是否需要签合同盖章等；如果商户入网需要和支付渠道直接签约，那此处的入网能力就没有，直接提供页面给商户，录入支付参数信息即可。
