西华大学课程考试参考答案（ A卷）课程代码：8400070试卷总分： 100 分一、填空题参考答案及评分标准：（本大题共6小题10空，每空3分，总计30分）评分标准：填对一空得3分，不填或填错得0分。
参考答案：1. EDA的中文全称为电子设计自动化，FPGA的中文全称为现场可程序门阵列。
2. 一个大型的组合电路总延时为120ns，采用流水线将它分三个较小的组合电路，理论最高工作频率可达25MHz。
3. 实现一个大量数据处理、存储的电路，应选ACEX1K（填ACEX1K或MAX700）器件。
4.在以下的表达式或语句中选出正确的并将其番号填在空格处。
①4’b1110^4’b1101=4’h1111; ②8’b00101000=8’h28;③reg b; assign b=a; ④reg [1:0]c ; always@(posedge clk) c[1:0]=a[1:0];⑤{3{3’b110}}=6’B101010; ⑥4’b10ZX =4’b10Zx;正确答案②，④，⑥。
5．时序仿真和功能仿真中，没有包含器件时延参数的是功能仿真。
6、FPGA/CPLD设计流程中设计输入主要有：、HDL语言、原理图、波形图。
1、电子设计自动化、现场可程序门阵列2、25MHz3、ACEX1K4、②、④、⑥5、功能仿真6、HDL语言、原理图（只要意思正确即可）注：如有错别字，但不影响该空正确答案的判断只扣1分。
二、判断题参考答案及评分标准：（本大题共10小题，每小题3分，总计30分）评分标准：判断正确一道得3分，不判断或判断错得0分。
参考答案：1、MAXII和MAX7000器件都有LUT。
------------------------------------------------（V ）2、Verilog HDL硬件描述方式中有行为描述方式。
---------------------------------（V ）3、一个电路设计中使用了一个时钟，它最好锁到全局时钟管脚上。

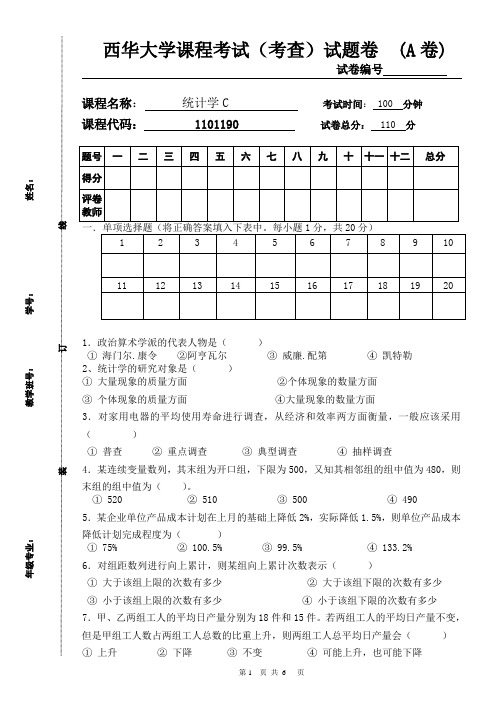

试卷编号课程名称：统计学C 考试时间： 100 分钟课程代码： 1101190 试卷总分： 110 分1．政治算术学派的代表人物是（）①海门尔.康令②阿亨瓦尔③威廉.配第④凯特勒2、统计学的研究对象是（）①大量现象的质量方面②个体现象的数量方面③个体现象的质量方面④大量现象的数量方面3．对家用电器的平均使用寿命进行调查，从经济和效率两方面衡量，一般应该采用（）①普查②重点调查③典型调查④抽样调查4．某连续变量数列，其末组为开口组，下限为500，又知其相邻组的组中值为480，则末组的组中值为（）。
① 520 ② 510 ③ 500 ④ 4905．某企业单位产品成本计划在上月的基础上降低2%，实际降低1.5%，则单位产品成本降低计划完成程度为（）① 75% ② 100.5% ③ 99.5% ④ 133.2%6．对组距数列进行向上累计，则某组向上累计次数表示（）①大于该组上限的次数有多少②大于该组下限的次数有多少③小于该组上限的次数有多少④小于该组下限的次数有多少7．甲、乙两组工人的平均日产量分别为18件和15件。
若两组工人的平均日产量不变，但是甲组工人数占两组工人总数的比重上升，则两组工人总平均日产量会（）8．如果变量值中有一项为零，则不能计算（）①算术平均数和几何平均数②调和平均数和几何平均数③算术平均数和众数④几何平均数和中位数9 甲班学生平均成绩80分，标准差8.8分，乙班学生平均成绩70分，标准差8.4分，因此（）①甲班学生平均成绩代表性好一些②乙班学生平均成绩代表性好一些③无法比较哪个班学生平均成绩代表性好④两个班学生平均成绩代表性一样10．本期发展水平与去年同期发展水平之比称为（）①增长速度②年距发展速度③年距增长速度④环比发展速度11．把近20年来我国的国内生产总值按年份顺序排列起来，所形成的时间序列是( )。
①总量指标的时期数列②总量指标的时点数列③相对指标时间数列④平均指标时间数列12．某企业某年各月月末库存额资料如下（单位：万元）4.8，4.4，3.6，3.2，3.0，4.0，3.6，3.4，4.2，4.6，5.0，5.6；又知上年末库存额为5.2。
西华专升本试题一、选择题1. 下列关于计算机网络的说法，正确的是：A. 计算机网络是指通过计算机将人与人连接起来B. 计算机网络只能在局域网内进行通信C. 计算机网络是指通过通信线路将计算机连接起来D. 计算机网络只能用于传输文本信息2. 在计算机网络中，IP地址的作用是：A. 用于标识计算机网络的名称B. 用于标识计算机网络的物理位置C. 用于标识计算机网络的可靠性D. 用于标识计算机网络中的每台计算机3. 下列关于TCP/IP协议的说法，正确的是：A. TCP/IP只能用于局域网通信B. TCP/IP是一种物理层协议C. TCP/IP协议包括IP，TCP和UDPD. TCP/IP协议只适用于Windows操作系统4. 在计算机网络中，HTTP协议的作用是：A. 用于传输超文本内容B. 用于传输音视频文件C. 用于传输电子邮件D. 用于传输系统日志5. 在计算机网络中，FTP协议的作用是：A. 用于传输超文本内容B. 用于传输音视频文件C. 用于传输电子邮件D. 用于传输文件二、填空题1. 计算机网络中，由一台计算机充当服务提供者，另一台计算机充当服务请求者，通过网络进行通信的模式称为 _________。
2. 在计算机网络中，当用户的请求超出了目标计算机的处理能力时，可以通过 _________ 进行负载均衡。
3. DNS的英文简称是 _________。
4. 在计算机网络中，用于将外部网络与内部网络连接起来的设备称为 _________。
5. HTTP协议中，客户端发送请求给服务器的方式称为_________。
三、简答题1. 请简要描述计算机网络的发展历程。
2. 什么是网络拓扑结构？请举例说明。
3. 请简要介绍TCP/IP协议的工作原理。
4. 请简要解释HTTP协议和FTP协议的区别。
5. 简述DNS的作用和工作原理。
四、论述题请以不少于500字的篇幅，论述计算机网络的优势和劣势。
文章整体格式为：一、选择题...二、填空题...三、简答题...四、论述题...（文章内容根据题目来完成，具体细节内容略）。
西华大学课程考试试题卷（A 卷）试卷编号：（2008至2009学年第2学期）课程名称：数据结构考试时间：110分钟课程代码：8401801试卷总分：100分考试形式：闭卷学生自带普通计算器:否一、单项选择题（本大题共20个小题，每小题2分，共40分）1.如果在数据结构中每个数据元素只可能有一个直接前驱，但可有多个直接后继，则该结构是（c ）A.栈 B.队列 C.树 D.图2.在数据结构中，从逻辑上可以把数据结构分成（b ）。
A．动态结构和静态结构Ｂ.线性结构和非线性结构C．紧凑结构和非紧凑结构Ｄ．内部结构和外部结构3.算法分析的两个主要方面是（a ）。
A.空间复杂性和时间复杂性 B.正确性和简明性C.可读性和文档性 D.数据复杂性和程序复杂性4.在以下的叙述中，正确的是（c ）。
A.线性表的顺序存储结构优于链表存储结构B.线性表的顺序存储结构适用于频繁插入/删除数据元素的情况C.线性表的链表存储结构适用于频繁插入/删除数据元素的情况D.线性表的链表存储结构优于顺序存储结构5.非空的循环单链表head 的尾结点（由p 所指向）满足（c ）。
A.p->next==NULL B.p==NULL C.p->next==head D.p==head 6.栈和队列的共同点是（c ）。
A.都是先进先出 B.都是先进后出C.只允许在端点处插入和删除元素 D.没有共同点7.设若入栈序列的元素顺序为X，Y，Z，判断下列哪一个出栈序列是不可能的。
（c ）。
A．XYZ B.YZX C.ZXY D.ZYX 8.设数组Data[0..m-1]作为循环队列SQ 的存储空间，front 为队头指针，rear 为队尾指针，则执行出队操作的语句为（b ）。
A.front=front+1 B.front=(front+1)%m C.rear=rear+1 D.rear=(rear+1)%m 9.深度为5的二叉树至多有（d ）个结点。

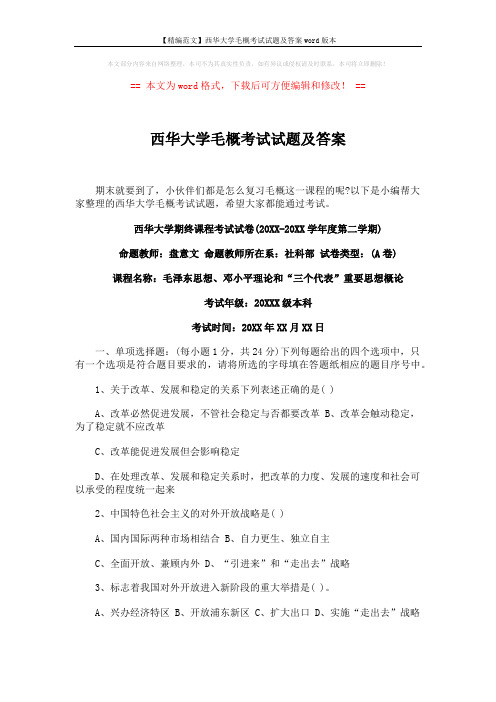

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==西华大学毛概考试试题及答案期末就要到了，小伙伴们都是怎么复习毛概这一课程的呢?以下是小编帮大家整理的西华大学毛概考试试题，希望大家都能通过考试。
西华大学期终课程考试试卷(20XX-20XX学年度第二学期)命题教师：盘意文命题教师所在系：社科部试卷类型：(A卷)课程名称：毛泽东思想、邓小平理论和“三个代表”重要思想概论考试年级：20XXX级本科考试时间：20XX年XX月XX日一、单项选择题：(每小题1分，共24分)下列每题给出的四个选项中，只有一个选项是符合题目要求的，请将所选的字母填在答题纸相应的题目序号中。
1、关于改革、发展和稳定的关系下列表述正确的是( )A、改革必然促进发展，不管社会稳定与否都要改革B、改革会触动稳定，为了稳定就不应改革C、改革能促进发展但会影响稳定D、在处理改革、发展和稳定关系时，把改革的力度、发展的速度和社会可以承受的程度统一起来2、中国特色社会主义的对外开放战略是( )A、国内国际两种市场相结合B、自力更生、独立自主C、全面开放、兼顾内外D、“引进来”和“走出去”战略3、标志着我国对外开放进入新阶段的重大举措是( )。
A、兴办经济特区B、开放浦东新区C、扩大出口D、实施“走出去”战略4、我国社会主义初级阶段的基本经济制度是( )。
A、按劳分配为主体，多种分配形式并存B、按劳分配和按生产要素分配相结合C、公有制为主体和集体所有制经济相结合D、公有制为主体，多种所有制经济共同发展5、社会主义社会实行按劳分配的前提条件是( )。
A、旧的社会分工的存在，劳动还是谋生的手段B、社会主义生产力发展的水平C、社会主义生产资料公有制D、社会主义市场经济体制的建立6、社会主义市场经济的基本标志是( )。
A、市场对资源配置起基础性作用B、国家对国民经济进行宏观调控C、建立现代企业制度D、坚持公有制的主体地位7、中国共产党和各民主党派合作的政治基础是( )A、中国共产党和各民主党派都必须在宪法和法律规定的范围内进行活动B、遵循“长期共存，互相监督，肝胆相照，荣辱与共”的方针C、坚持四项基本原则 D、中国共产党是执政党，民主党派是参政党8、中共十五大报告指出：“发展社会主义民主政治，是我们党始终不渝的奋斗目标。
西华大学课程考核试题卷( A 卷） 课程名称： 电力电子技术 考试时间: 100 分钟 课程代码： 6003549 试卷总分: 100 分2012～2013第2学期一、填空题(本大题共 5 小题，每小题 2 分，总计 10 分)1、 目前常用的全控型电力电子器件有哪些?答：GTO （门极可关断晶闸管）、GTR(电力晶体管)、MOSFET(电力场效应晶体管)、IGBT （绝缘栅双极晶体管)2、 目前常用的半控型电力电子器件有哪些?答：普通晶闸管、FST （快速晶闸管)、TRIAC(双向晶闸管）、RCT(逆导晶闸管)、LTT(光控晶闸管)3、 在电力电子电路中, 除了电力电子器件参数选择合适，驱动电路设计良好，也需要采用合适保护措施，措施有哪些?答：过电压保护、过电流保护、缓冲电路、电气隔离4、 在电力电子电路中， 电子电子装置发生过电压的原因是什么？ 答:外因过压(操作过压、雷击过压)、内因过压(换相过压、关断过压）5、 教材中给出了四种典型的软开关电路，它们名称分别是哪些？答:零电压开关准谐振电路、谐振直流环、移向全桥零电压开关 PWM 电路、零电压转换 PWM 电路6、 在基本的隔离斩波电路中，教材给了哪几类？，其中哪些是升压、哪些是降压、哪些是升降压？输入、输出之间的极性关系？答:7、 在基本的隔离直流变换电路中，教材给了哪几类？,其中哪些是双端电路、哪些是单端电路？答：正激电路、反激电路、半桥电路、全桥电路、挽推电路，单端电路(正激电路、反激电路），双端电路（半桥电路、全桥电路、挽推电路）8、 教材中给出的 4 种换流，其中哪些属于外部换流，哪些属于内部换流。
答:器件换流、电网换流、负载换流和强迫换流,内部换流（器件换流、强迫换流），外部换流(电网换流、负载换流）二、单相选择题（本大题共 5 小题,每小题 2 分，总计 10 分）1、 教材中给出了 6 种基本斩波电路（非隔离的直流—直流变流电路）,以下哪个不是基本升降压斩波电路。
西华师范大学学生试卷2007年 6 月日第期共 7 页考室题号一二三四五六七八九十总分阅卷教师得分化学化工学院化学、应用化学专业2003级无机化学(上)本科水平测试试题闭卷考试时间 120分钟注意事项：1、满分 100 分。
保持卷面整洁，否则扣卷面2分。
2、交卷时请将试题卷与答题卷一起交，否则扣分。
3、学生必须将姓名、班级、学号完整填写在规定的密封栏目内。
否则视为废卷。
4、学生必须签到，若出现遗漏后果自负。
一、填空题(45分,每空1分)1、一定温度下，反应PCl5（g）=PCl3（g）+Cl2（g）达到平衡后，维持温度和体积不变，向容器中加入一定量的惰性气体，反应将移动。
2、同离子效应使难溶电解质的溶解度，盐效应使难溶电解质的溶解度，后一种效应较前一种效应得多。
3、在极性分子之间存在着力；在极性分子和非极性分子之间存在着力；在非极性分子之间存在着力。
4、下列分子（或离子）Fe3+、Cl－、H+、SO3、BF3、AC－中，可以作路易斯酸的是，可以作路易斯碱的是。
5、绝对零度时任何纯净的完整晶态物质的熵为，熵的单位为。
6、反应C（g）+O2（g）=CO2（g）的∆γH mθ298<0，在一恒容绝热容器中C与O2发生反应，则该体系的∆T 于零，∆G 于零，∆H 于零。
7、离子的相互极化作用导致离子间距离缩短和轨道重叠，使得键向键过渡，这使化合物在水中的溶解度，颜色。
8、已知M2+离子3d轨道有五个电子，试推出：（1）M原子的核外电子排布为，（2）M原子的最外层电子数为，最高能级组中电子数为，（3）M元素在周期表中的位置为。
9、写出下列分子或离子的几何构型和中心原子的杂化方式分子BCl3PO43-ICl3分子几何构型中心原子杂化方式10、在下列反应中：H3O++NH3=NH4++H2OH2S+S2-=HS-+HS-NH4++HS-=H2S+NH3H2O+O2-=OH-+OH-最强的酸是，最弱的酸是；最强的碱是，最弱的碱是。
西华大学英语期末考试试题# 西华大学英语期末考试试题## Part I: Listening Comprehension (20 points)### Section A: Dialogues (10 points)Listen to the following dialogues and choose the best answer to each question you hear.1. What is the man going to do this weekend?A. Go to a concert.B. Visit his parents.C. Study for an exam.2. Why does the woman suggest taking a taxi?A. It's faster.B. It's cheaper.C. She has a coupon.### Section B: Passages (10 points)Listen to the passages and answer the following questions.1. What is the main topic of the first passage?A. Environmental protection.B. Technological advancements.C. Historical events.2. What is the speaker's opinion about the issue discussed inthe second passage?A. Positive.B. Negative.C. Neutral.## Part II: Reading Comprehension (30 points)### Section A: Reading Passages (20 points)Read the following passages and answer the questions.Passage 1: The Benefits of Reading1. What are the three benefits of reading mentioned in the passage?2. How does reading improve one's vocabulary according to the author?Passage 2: The Impact of Social Media1. What is the main argument of the passage?2. What are some of the negative effects of social media on young people?### Section B: Vocabulary and Grammar (10 points)Choose the correct answer for each question.1. The company has announced that it will ________ a new product next month.A. launchB. landC. latch2. Despite the heavy rain, the marathon was still held as________.A. planB. plannedC. planning## Part III: Cloze Test (20 points)Read the following passage with blanks. Choose the best word from the options given to complete the passage.In recent years, the popularity of online shopping has________ (1) significantly due to its convenience and variety. Many consumers prefer to shop online because it saves timeand ________ (2) the need for physical travel. However, some argue that this trend has led to the ________ (3) oftraditional brick-and-mortar stores.1. A. increasedB. decreasedC. remained2. A. eliminatesB. createsC. requires3. A. riseB. declineC. stability## Part IV: Writing (30 points)### Section A: Summary Writing (10 points)Read the following passage and write a summary in no more than 100 words.The passage discusses the importance of a balanced diet and regular exercise for maintaining good health. It also highlights the role of technology in promoting healthy lifestyles.### Section B: Essay Writing (20 points)Write an essay of about 300 words on the following topic:"The Role of Technology in Modern Education"Your essay should include an introduction, body paragraphs, and a conclusion. Discuss the advantages and disadvantages of technology in education, and provide your own opinion on the matter.Please note that this is a sample test paper and does not represent an actual examination paper from West China University. It is designed to provide an example of what a comprehensive English final exam might include.。
2022年西华大学专业课《金融学》科目期末试卷A（有答案）一、选择题1、一般来说，一国国际收支出现巨额顺差会使其（）。
A.货币疲软B.货币坚挺C.通货紧缩D.利率下跌2、年利率为8%，若银行提出按半年复利计算一次利息，则实际利率比其名义利率高（）。
[四川大学2016金融硕士1A.0.24%B.0.08%C.0.16%D.4%3、西方学者所主张的货币层次划分依据是（）。
A.购买力B.支付便利性C.流动性D.金融资产期限4、中央银行进行公开市场业务操作的工具主要是（）。
A.大额可转让存款单B.银行承兑汇票C.金融债券D.国库券5、下列不属于长期融资工具的是（）。
A.公司债券B.政府债券C.股票D.银行票据6、10.如果复利的计息次数增加，则现值（）A.不变B.增大C.减小D.不确定7、关于可转换债券，下列描述错误的是（）。
A.可转换债券是指公司债券附加可转换条款，赋予债券持有人按预先确定的比例（转换比率）转换为该公司普通股的选择权B.大部分可转换债券是没有抵押的低等级债券，并且常由风险较大的小型公司所发行的C.发行可转换债券的公司筹措债务资本的能力较低，使用可转换债券的方式将增强对投资者的吸引D.可转换债券不能被发行公司提前赎回8、下面的经济学家中，（）不是传统货币数量说的代表人物。
A.弗里德曼B.费雪C.马歇尔D.庇古9、信用的基本特征是（）。
A.无条件的价值单方面让渡B.以偿还为条件的价值单方面转移C.无偿的赠与或援助D.平等的价值交换10、下列属于直接金融工具的是（）。
A.企业债券B.银行债券C.银行抵押贷款D.大额可转让定期存单11、对于持有一定数量股票（或股票组合）的投资者而言，以下哪种策略可以用来对冲（Hedging）未来股票价格下跌的风险？（）A.做空股指期货B.售出看涨的股指期权C.购买看跌的股指期权D.A、B、C均可12、（）最能体现中央银行是“银行的银行”。
A.发行现钞B.代理国库C.最后贷款人D.集中存款准备金13、下列选项中属于金融创新工具的是（）。
西华大学课程考试（考查）试题卷课程名称：机械设计考试时间：110分钟课程代码：8200570试卷总分：100分一. 单项选择题（每小题1.5分，共12分）1.平键的剖面尺寸通常是根据从标准中选取。
（a）传递的转矩（b）传递的功率（c）轮毂的长度（d）轴的直径2. 滑动螺旋传动，其失效形式多为______。
（a）螺纹牙弯断（b）螺纹磨损（c）螺纹牙剪切（d）螺纹副咬死3. 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用。
（a）螺栓联接（b）螺钉联接（c）双头螺柱联接（d）紧定螺钉联接4. 带传动的失效形式之一是带的______。
（a）松驰（b）颤动（c）疲劳破坏（d）弹性滑动5. 设计链传动时，为了降低动载荷，一般采用。
（a）较多的链轮齿数z和较小的链节距p （b）较少的z和较小的p（c）较多z的和较大的p（d）较少的z和较大的p6. 两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为______。
（a）液体摩擦（b）干摩擦（c）混合摩擦（d）边界摩擦7. 一减速齿轮传动，小齿轮1选用45钢调质，大齿轮2选用45钢正火，它们的齿面接触应力。
（a）σH1 >σH2（b）σH1 <σH2（c）σH1 =σH2（d）不确定8. 下列四种叙述中______是正确的。
（a）变应力只能由变载荷产生（b）静载荷不能产生变应力（c）变应力是由静载荷产生（d）变应力是由变载荷产生，也可能由静载荷产生二.判断题（题意正确的在括号内填“√”，不正确的填“×”，每题1分，共10分）1. 润滑油的粘度与温度有关，且粘度随温度的升高而降低。
（）2.增大齿轮的模数，可以提高齿轮的接触强度。
（）3. 平键联接可以同时实现轴与轮毂的周向及轴向固定。
（）4.牙嵌离合器一般用于转矩不大的任意速度下两轴的接合处。
（）5. 为提高轴的刚度，把轴的材料由45钢改为合金钢是一简便、有效的方法。
（）6. 对非液体摩擦的滑动轴承，验算pv ≤[pv]是为了防止轴承过热。
（）7.自行车链条磨损后，首先从大链轮产生脱链。
（）8. 机械零件设计计算中最基本的设计准则是强度准则。
（）9. 单头蜗杆传动蜗杆头数少、效率低、发热多。
（）10. 承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。
（）三.填空题（每空1分，共23分）1. 常用螺纹按牙型分为、、、。
2. 有一普通圆柱蜗杆传动，已知蜗杆头数z1 = 4，蜗杆直径系数q = 9，蜗轮齿数z2 = 41，模数m =10mm，则蜗杆分度圆直径d1 = mm，蜗轮分度圆直径d2 = mm，传动比i = 。
3. 形成液体动压润滑的必要条件是：(1)；(2)；(3)。
4. 代号为6312的滚动轴承，其内径d = mm，直径系列为系列，轴承类型名称为，公差等级为级。
5. 设计液体动压向心滑动轴承时，若宽径比B/d取得较大，则轴承端泄量；承载能力；温升。
6. 弹簧旋绕比（或称弹簧指数）C = D/d ，C值愈小，则弹簧刚度，卷制则愈。
7. 图示为起重机卷筒的两种结构方案，试根据Ⅱ轴的受力情况判断轴的类型。
其中：(a) 方案中的Ⅱ轴为轴；(b) 方案中的Ⅱ轴为轴。
相应的强度计算方法：(a) 方案按强度条件计算；(b)方案按强度条件计算。
四. （8分）普通V带传动所传递的功率P = 7.5 kW，带速v =10 m/s ，工作情K=1.2，单根V带在该工况下的许用功率[P] = 2.5 kW，现测得带的况系数A预紧力F0 =800 N，试求：（1）带的根数Z；（2）带的有效拉力F e、紧边拉力F1、松边拉力F2 。
五.（10分）一对闭式软齿面标准直齿圆柱齿轮传动，已知中心距a = 175mm，齿数比u = 4，齿宽b1=65mm，b2 = 60mm，小齿轮为主动，其转速n1= 960 rpm，大、小齿轮均为钢制，两齿轮的许用接触应力分别为[σH] 1 = 650 Mpa,，[σH] 2 = 620 Mpa，载荷系数K=1.3。
试按接触疲劳强度计算该对齿轮所能传递的最大名义功率P kW。
提示：uubdKFZZ tHEH11±⋅=σZ E =189.8 MPa1/2 , Z H =2.5六.（12分）图(a)表示某提升机构，1、2为斜齿圆柱齿轮，3为右旋蜗杆，4为蜗轮，它和钢丝卷筒固联在一起，要求Ⅱ轴上的轴向力能互相抵消一部分。
试在图上画出：(1) 提升重物时，斜齿轮1、2和蜗杆3、蜗轮4各啮合点处所受各分力的方向（画在图(b)上）；(2) 标出各轴的转向；(3) 判断斜齿轮1、2的螺旋线方向，并画在图上；判断并说明蜗轮4的螺旋线方向。
七.（13分）如图所示，某转轴由一对7207AC的滚动轴承支承。
已知：轴上的轴向载荷F ae = 800 N（方向如图示），轴上的径向载荷F re = 3000 N，轴的转速n = 450 r/min；载荷系数f P = 1.2。
试计算：（1）轴承Ⅰ、Ⅱ所受的径向载荷F r1、F r2；轴承上的派生轴向力F d1、F d2，并在图上画出其方向；（2）轴承Ⅰ、Ⅱ所受的轴向载荷F a1 、F a 2 ；（3）轴承Ⅰ、Ⅱ的当量动载荷P1 、P2 ；（4）Ⅰ、Ⅱ轴承中哪一个轴承的寿命较短？为多少小时？八.（12分）图示为某减速器输出轴的结构图，试指出图中的设计错误以及错误原因。
说明：(1) 滚动轴承的类型为深沟球轴承，采用双支点各单向固定；(2) 在错误处画圆圈并编上序号，然后在图下方的空白处分别说明各处错误的原因。
西华大学课程考试（考查）参考答案课程名称：机械设计考试时间：110分钟课程代码：8200570 试卷总分：100 分一. 单项选择题（每小题1.5分，共12分）1．（d）2．（b）3．（b）4．（c）5．（a）6．（d）7．（c）8．（d）二. 判断题（题意正确的在括号内填“√”，不正确的填“×”，每题1分，共10分）1．√ 2．×3．×4．×5．×6．√ 7．√ 8．√ 9．√ 10．×三. 填空题（每空1分，共23分）1．三角形、矩形、梯形、锯齿形2．90、410、10.253．相对运动的两表面间必须形成收敛的楔形间隙；被油膜分开的两表面必须有一定的相对滑动速度，其运动方向必须使润滑油由大口流进，小口流出；润滑油必须有一定的粘度，供油要充分。
4．60、中系列、深沟球轴承、普通级（0级） 5．小、高、高 6．愈大、困难7．心轴、转轴、弯曲、弯扭合成四. 本题共8分 （1）[]6.35.25.72.1=⨯==P P K Z A 取Z = 4 根 2分 （2）∵1000v F P e =kW ∴ 750105.710001000=⨯==v P F e N 2分11752750800201=+=+=e F F F N 2分4252750800202=-=-=e F F F N 2分五. （本题共10分）∵()u d a +=121 ∴ 70411752121=+⨯=+=u a d mm 2分2b b ==60 mm []6202==H H σσ MPa 2分又112d T F t =∴ 满足齿面接触疲劳强度的条件式可写为[]H HE H u bd u KT Z Z σσ≤+=211)1(2 2分故[]4.1544451443.1270605.28.18962012222121=+⋅⨯⨯⋅⎪⎭⎫ ⎝⎛⨯=+⋅⋅⎪⎪⎭⎫ ⎝⎛≤u u K bd ZZ T HE H σN·mm 2分又 1611055.9n PT ⨯= N·mm∴ 53.151055.99604.1544451055.96611=⨯⨯=⨯⋅=n T P kW 2分六. （本题共12分）评分参考：（1）6分；（2）3分；（3）3分；七. （本题共13分）（1）求轴承上的径向载荷 1.5分1200300052521=⨯=⨯=re r F F N 1800300053532=⨯=⨯=re r F F N求派生轴向力（画方向 →、 ←） 2.5分816120068.068.011=⨯==r d F F N ，1224180068.068.022=⨯==r d F F N （2）求轴承上的轴向载荷 3分∵ 211616800816d ae d F F F >=+=+∴ 1轴承被放松，2轴承被压紧故 81611==d a F F N ，161612=+=ae d a F F F N （3）求当量动载荷 3分∵ e F F r a ===68.0120081611 ∴0111==Y X ∴ e F F r a >==90.01800161622 ∴87.041.022==Y X 故∴()144012002.111111=⨯=+=a r P F Y F X f PN ()()70.2572161687.0180041.02.122222=⨯+⨯=+=a r P F Y F X f P N（4）求轴承寿命 3分∵12P P > ∴ 2轴承的寿命较低2.5304770.2572290004506010601036262=⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=εP C n L hht 1F a 1a 2r 1 F 2t 3F 4F a 3F a F r 3t 4t 右八.（12分）评分参考：8×1.5 = 12 （答对8处即得满分）①右支点轴承没有轴向定位及固定措施，故整根轴在机器中的位置不确定；②套筒左端的外径尺寸超过了轴承内圈的定位高度，无法安装拆卸器勾爪，不便轴承拆卸；③轴与齿轮的配合长度应略短于齿轮轮毂长度，以使定位、固定准确可靠；④轴伸处的键槽长度尺寸过大，已超过了安装端盖的位置，键无法装入；⑤左端轴承装到位前所经过的轴段直径应略小，以便于其装拆，且保证其配合性质；⑥外伸轴上安装的传动零件无轴向定位措施；⑦左端轴承端盖中部的孔与外伸轴之间有很大的相对运动速度，其间应留有间隙；⑧左端轴承端盖中部的孔与外伸轴之间应考虑密封装置，以防润滑剂向外流失及外界灰尘、杂质的侵入；⑨左右两个轴承端盖下无调整垫片；⑩轴承座孔附近的机体上可开设油沟，使轴承得到较为可靠的油润滑。
