抹灰工程防裂措施

墙体抹灰开裂防治措施开裂现象往往是由于以下几个原因引起的：1.基层不牢固：墙体基层的处理不好，如基层地面不平整、松散，基层质量差等。

2.材料选用问题：抹灰材料不合格、质量不好，或者与墙面基层材料不匹配等。

3.浇筑施工不当：抹灰过程中施工质量不好，如振动不均匀、过早脱模、未采取养护等。

4.墙体变形与温度变化：墙体受到外部力的影响，如地震、自然沉降等。

针对以上问题，可以采取以下措施进行开裂防治：1.加强基层处理：在进行抹灰前，要确保墙面基层牢固、平整，去除浮灰、松散物质，清理好基层表面的水泥浆砂浆等残留物，并进行适当的防水处理，提高墙面的附着力。

2.合理选择抹灰材料：选择质量可靠的抹灰材料，避免低质量、不合格材料的使用。

根据不同的墙体要求，选择合适的抹灰材料，如聚合物抹灰砂浆、腻子等，提高抹灰层的强度和粘结性能。

3.控制施工质量：施工前要进行细致的规划和测量，保证施工的准确度和机械作业的规范性。

抹灰时要保持施工过程的水平、均匀，振动均匀，以免导致墙体应力不均匀而产生裂缝。

在抹灰后要及时进行养护，以保证抹灰层的硬化和强度的形成。

4.加强根据墙体变形进行设计：墙体的抗震性能是防治墙体开裂的关键。

在设计时要根据墙体的应力特点，根据工程施工条件合理设置控制段，预先测算、计算和预测墙体的变形情况，采取适当的加劲措施，提高墙体的抗震强度。

5.墙体外部加强措施：可以在墙体外面设置抗裂网或增加外保温层，以增强墙体的抗裂性能。

抗裂网可以起到增强抹灰层的功能，防止抹灰层开裂，提高其抗震性能。

综上所述，墙体抹灰开裂的防治措施是一个综合性工程，需要从基层处理、选材、施工质量控制、墙体设计等多个方面综合考虑。

只有全面从源头控制，采取合理的措施，才能有效地防治墙体抹灰开裂问题。

抹灰层防止开裂的措施
抹灰层防止开裂需要采取以下措施：
1. 控制抹灰层的厚度：抹灰层的厚度过厚容易造成开裂，应严格按照设计要求控制抹灰层的厚度，避免过厚。

2. 加强抹灰层的骨料粒度：使用骨料粒度适合的砂浆材料，以增加抹灰层的强度和抗裂性能。

3. 控制水灰比：水灰比过高容易导致抹灰砂浆开裂，应严格控制水灰比，选择适当的砂浆配比。

4. 使用增强抗裂剂：在抹灰砂浆中加入抗裂剂，可以提高抹灰层的抗开裂能力。

抗裂剂可以是纤维增强材料或者聚合物改性剂。

5. 控制施工环境和湿度：保证施工环境湿度适中，避免过高或过低的湿度对抹灰层的影响。

必要时采取湿润保护措施，如喷水或铺设湿布。

6. 分段施工：大面积抹灰时，可以分段进行施工，避免集中应力产生裂缝。

每段施工完毕后要进行养护。

7. 合理护面层设计：在抹灰层表面施加一定厚度的护面层，如涂料或瓷砖等，
能够提高整体的抗裂性能。

8. 施工过程中避免冷热交替：避免施工过程中的冷热交替，避免突然的温度变化对抹灰层的影响。

特别是在冬季施工时，要注意抹灰层的保温措施。

以上是一些常用的抹灰层防止开裂的措施，根据具体情况，还可以结合实际需求选择其他增强抗裂的方法和材料。

请在施工前咨询专业人士，并根据实际情况制定详细的防止开裂施工方案。

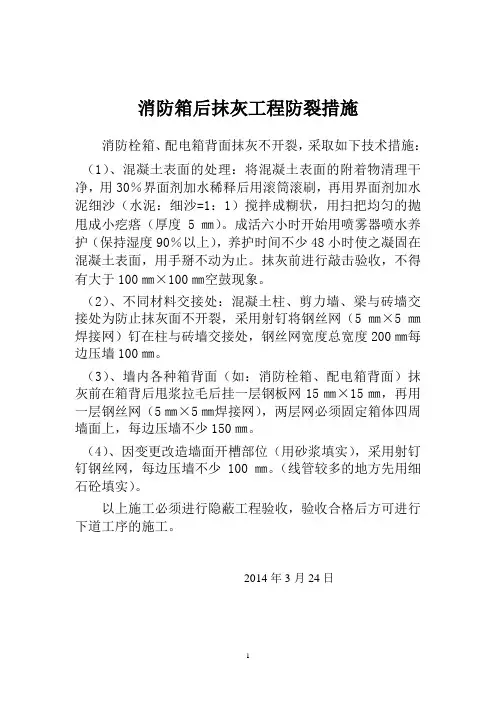

消防箱后抹灰工程防裂措施
消防栓箱、配电箱背面抹灰不开裂，采取如下技术措施：
（1）、混凝土表面的处理：将混凝土表面的附着物清理干净，用30％界面剂加水稀释后用滚筒滚刷，再用界面剂加水泥细沙（水泥：细沙=1：1）搅拌成糊状，用扫把均匀的抛甩成小疙瘩（厚度5㎜）。

成活六小时开始用喷雾器喷水养护（保持湿度90％以上），养护时间不少48小时使之凝固在混凝土表面，用手掰不动为止。

抹灰前进行敲击验收，不得有大于100㎜×100㎜空鼓现象。

（2）、不同材料交接处：混凝土柱、剪力墙、梁与砖墙交接处为防止抹灰面不开裂，采用射钉将钢丝网（5㎜×5㎜焊接网）钉在柱与砖墙交接处，钢丝网宽度总宽度200㎜每边压墙100㎜。

（3）、墙内各种箱背面（如：消防栓箱、配电箱背面）抹灰前在箱背后甩浆拉毛后挂一层钢板网15㎜×15㎜，再用一层钢丝网（5㎜×5㎜焊接网），两层网必须固定箱体四周墙面上，每边压墙不少150㎜。

（4）、因变更改造墙面开槽部位（用砂浆填实），采用射钉钉钢丝网，每边压墙不少100㎜。

（线管较多的地方先用细石砼填实）。

以上施工必须进行隐蔽工程验收，验收合格后方可进行下道工序的施工。

2014年3月24日
1。

墙体抹灰裂缝一般有两种原因，一种是墙体结构受力，导致墙体开裂引起抹灰层产生裂缝；另一种是抹灰层自身原因产生的裂缝。

墙体结构受力开裂主要有以下几种：(1）地基不均匀沉降引起的墙体开裂。

(2）温度裂逢，这种裂逢是墙体中最常见的，这种裂逢常见于不同材料的交接处,如圈梁和砖砌体交接处的水平裂缝。

房屋结构由于周围温度变化引起变形，不同材料的膨胀系数不一样，导致产生温度裂缝。

建筑物的长度过长以及受热不均匀，则容易产生温度裂缝.（3）结构性裂缝是由于荷载而引起的裂缝，表明墙体承载力存在问题。

比如：设计的疏忽导致漏算荷载，构造不合理等；砌体施工不规范，墙体砌筑时灰缝不饱满、厚度不均匀、组砌方式不符合要求而出现通缝等,使墙体受力不均匀、承载力降低。

（4）过大振动引起房屋墙体的裂缝。

（5）新型墙体材料如加气混凝土砌块等施工不当造成的裂缝。

（6)外墙保温材料施工不当造成的裂缝等。

墙体抹灰层自身裂缝产生的原因有：“龟裂”和“壳裂”[2]，施工时应注意以下几点:（1）注意材料的使用.施工现场应使用同品种同批次的水泥，品种批次不同的，性能也有所不同，所以不得混用.砂子宜使用中砂，砂在使用前应过筛,含泥量不应超过3%。

砂浆搅拌要均匀，不均匀搅拌导致有的砂浆强度偏高、有的强度偏低，容易引起灰缝位置开裂。

（2）抹灰前的基层处理是确保质量的关键之一，必须认真做好。

基层的表面尘土、砂浆、污垢、油渍均应事前清除干净。

过于光滑的基层，要事先凿毛,再用1：1水灰比渗10%的107胶薄抹一层粘结层.抹灰前,墙面应浇水湿润，洒水时间与施工时间不要间隔太短，以免抹灰后砂浆中的水分很快被基体吸收，造成砂浆失水过快，而导致强度降低.(3）注重抹灰工操作技能。

如：抹压力度不均匀、厚度不均匀容易造成抹灰层产生裂缝。

（4）抹灰后应注意洒水养护。

1.2墙体抹灰空鼓以及剥落产生原因以及施工应注意问题（1)基层未处理好。

抹灰前墙面应按设计及施工要求作基层处理，清除基层表面杂质,调整表面含水率,采用聚合物水泥浆、聚合物水泥细砂浆或水泥净浆洒刷,（厚1～2mm），在其凝固后采用混合砂浆（或专用砂浆)进行过渡找平层抹灰.也可采用也可采取人工凿毛或其他提高粘结性能的基层处理措施,防止出现空鼓开裂。
